Расходомеры массовые FC
| Номер в ГРСИ РФ: | РБ 03 07 4202 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Расходомеры массовые FC (далее расходомеры) предназначены для измерения массового расхода, температуры и плотности жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4202 20 |
| Наименование | Расходомеры массовые FC |
| Год регистрации | 2020 |
| Номер сертификата | 13600 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2025-07-30 |
| Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH"
Адрес: Dransfelder Str, 2, 37079, Goettingen
Контакты: +49 (0) 551 905 534 /CCC-support.deapr@de.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.1996-2010 (изменения №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 4202 20 [2010-08-03]
rb-03-07-4202-20_2010-08-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4202 20 [2021-02-05]
rb-03-07-4202-20_2021-02-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4202 20 [2015-09-08]
rb-03-07-4202-20_2015-09-08.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры массовые FC (далее расходомеры) предназначены для измерения массового расхода, температуры и плотности жидких и газообразных сред.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами, а также системы технического и коммерческого учета энергоресурсов, сырья и готовой продукции в химической, нефтехимической, энергетической, пищевой и других отраслях промышленности.
Описание
Принцип действия расходомеров основан на измерении частотных характеристик входных и выходных участков двух параллельных трубок U -образной формы (FCB, FCH), по которым движется поток измеряемой среды, приводящий к появлению в трубках кориолисовых сил инерции. Под воздействием этих сил возникают фазовые смещения частотных характеристик входных и выходных участков трубок, которые пропорциональны массовому расходу протекающей среды, а частота собственных колебаний трубок пропорциональна плотности измеряемой среды.
Принцип измерения расхода не зависит от плотности, температуры, вязкости, давления и проводимости измеряемой среды.
Конструктивно расходомеры состоят из первичного измерителя и
вторичного измерительного преобразователя.
Встроенный датчик температуры регистрирует температуру рабочей среды. И j
Описание типа средства измерений используется для коррекции температурно-зависимых параметров устройства.
Расходомеры выпускаются в двух исполнениях: интегральном и раздельном.
В интегральном исполнении вторичный измерительный преобразователь устанавливается непосредственно на первичный измеритель расхода.
В раздельной версии вторичный измерительный преобразователь устанавливается отдельно и соединяется с первичным измерителем расхода специальным кабелем.
На основании измеренных данных массового расхода, температуры и плотности, вторичным измерительным преобразователем математически рассчитываются объемный расход и концентрация измеряемой среды.
Измерительная информация от первичного измерителя расхода может преобразовываться вторичным измерительным преобразователем в аналоговые и дискретные сигналы, а также передаваться по протоколам HART, Modbus RTU, PROFIBUS DP.
Для отображения результатов измерения, а также для диагностирования и настройки расходомера вторичный измерительный преобразователь имеет встроенный ЖК-дисплей с клавиатурой.
Материалы, контактирующие с измеряемой средой: стандартное исполнение -хромоникелевая нержавеющая сталь, пищевое исполнение - полированная хромоникелевая нержавеющая сталь.
Расходомеры имеют следующие модификации:
FCBxxO - расходомер с U-образными измерительными трубами.
FCHxxO - расходомер с U-образными измерительными трубами для пищевой промышленности.
Расходомеры FCB, FCH предназначены для измерения массового расхода, температуры, плотности жидких и газообразных сред.
Расходомеры могут изготавливаться во взрывобезопасном и искробезопасном исполнении.
Приборы могут быть настроены на измерение требуемых параметров: массовый расход, плотность, температура, с требуемым диапазоном измерений, согласно требованиям заказчика.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А к настоящему описанию типа.

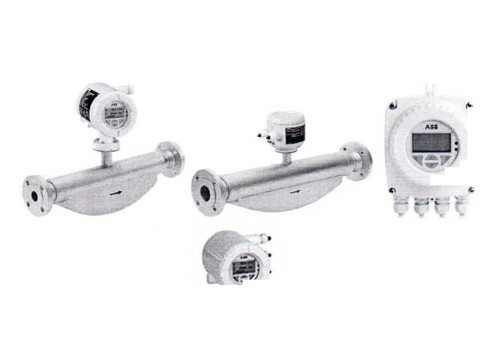

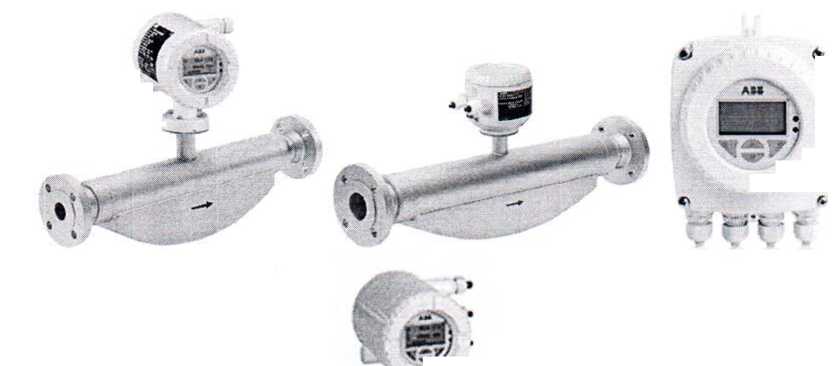

Внешний вид расходомеров массовых FCB, FCH на рисунке 1
Рисунок 1 - Внешний вид расходомеров массовых FCB, FCH
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модификации, исполнения, номинальные диаметры условного прохода, диапазоны измерения расхода, пределы допускаемой основной абсолютной погрешности измерения массового расхода, массы, пределы допускаемой дополнительной абсолютной погрешности измерения массового расхода, массы при изменении температуры, диапазоны измерения плотности, пределы допускаемой абсолютной погрешности измерения плотности, диапазоны измерения температуры измеряемой среды, пределы допускаемой абсолютной погрешности измерения температуры, диапазоны изменения выходного токового сигнала, диапазоны преобразования выходного импульсного сигнала, интерфейсы, напряжение питания, диапазоны температур окружающей среды при эксплуатации, степень защиты оболочки приведены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики расходомеров массовых FCH, FCB
|
Наименование |
Значение характеристики | |||||
|
1. Номинальный диаметр условного прохода, DN: |
15 |
25 |
50 |
80 |
100 |
150 |
|
2. Диапазон измерения расхода, кг/ч: |
0-8000 |
0-35000 |
0-90000 |
0-250000 |
0-520000 |
0-860000 |
|
3. Пределы допускаемой основной абсолютной погрешности измерения массового расхода, массы для жидкостей, в диапазоне нормальных температур измеряемой среды (от 20 °C до 30 °C), кг/ч: | ||||||
|
FCB130, FCH130, FCB430, FCH430 |
± 0,004-Q; * ± 0,0025-Q; * ± 0,002-Q | |||||
|
Пределы допускаемой основной абсолютной погрешности измерения массового расхода, массы для жидкостей, в диапазоне температур измеряемой среды от плюс 20 °C до плюс 30 °C, кг/ч: | ||||||
|
FCBI50, FCH150, FCB450, FCH450 |
± 0,0015Q; *±0,001 Q | |||||
|
4. Диапазон измерения плотности, кг/дм': |
от 0,5 до 1,8 | |||||
|
5. Пределы допускаемой абсолютной погрешности измерения плотности для жидкости, кг/дм’: | ||||||
|
FCB130, FCH130, FCB430, FCH430 |
±0,01 | |||||
|
FCB150, FCH150, FCB450, FCH450 |
± 0,002 | |||||
|
FCB150, FCHI50, FCB450, FCH450 (только для диапазона температур измеряемой среды от минус 10 °C до плюс 50 °C) |
*±0,001 | |||||
|
6. Пределы допускаемой основной абсолютной погрешности измерения массового расхода для газов, в диапазоне нормальных температур измеряемой среды, кг/ч: |
6 а | |||||
|
FCB130, FCH130, FCB430, FCH430 |
±0,01 Q | |||||
|
Наименование |
Значение характеристики |
|
FCB150, FCH150, FCB450, FCH450 |
± 0.005 Q |
|
7. Диапазон измерения температуры измеряемой среды, °C: | |
|
FCB130, FCH130, FCB430, FCH430 |
от минус 50 до плюс 160 |
|
FCB150, FCH150, FCB450, FCH450 |
от минус 50 до плюс 205 |
|
8. Пределы допускаемой абсолютной погрешности измерения температуры для жидкостей и газов, °C: | |
|
FCB130, FCH130, FCB430, FCH430 |
± 1,0 |
|
FCB150, FCH150, FCB450, FCH450 |
±0,5 |
|
9.Температура окружающей среды при эксплуатации, °C: | |
|
FCB430, FCH430, FCB450. FCH450 |
от минус 20 до плюс 70 * от минус 40 до плюс 70 |
|
FCB130, FCH130,FCB 150, FCH150 |
от минус 20 до плюс 70 * от минус 40 до плюс 55 * от минус 40 до плюс 70 |
|
10. Диапазон преобразования выходного токового сигнала, мА FCB430, FCH430, FCB450, FCH450 |
от 4 до 20 |
|
1 1. Диапазон преобразования выходного импульсного сигнала, Гц |
от 0,001 до 10500, длительность импульса 0,1 -2000 мс |
|
12. Коммуникационные протоколы передачи данных | |
|
FCB430, FCH430, FCB450, FCH450 |
HART, Modbus RTU по интерфейсу RS485, Profibus DP |
|
FCB130, FCH130,FCBI50, FCH 150 |
Modbus RTU по интерфейсу RS485 |
|
13. Номинальные напряжения питания, В: | |
|
FCB430, FCH430, FCB450, FCH450 - от сети переменного тока частотой 50- 60 Гц - от источника постоянного тока |
от 100 до 230 1' ( Д'- от 11 до 30 vXlW М |
лист 5 из 8
|
Наименование |
Значение характеристики |
|
FCB130, FCH130,FCB 150, FCH150 - от источника постоянного тока |
от 11 до 30 |
|
14. Степень защиты оболочки по ГОСТ 14254 (МЭК 529) | |
|
FCB130, FCH130,FCB150, FCH 150 |
IP65, IP67, IP68 |
|
FCB430, FCH430,FCB450, FCH450 |
IP65,IP67 |
|
Примечание Q - измеренное значение расхода; * — по отдельному заказу. |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки расходомеров определяется заказом и отражается в спецификации.
Стандартный комплект поставки включает:
|
- расходомер массовый FC |
- 1 |
шт; |
|
- руководство по эксплуатации |
- 1 |
экз; |
|
- паспорт |
- 1 |
экз; |
|
- методика поверки МРБ МП. 1996-2010 |
- 1 |
экз. |
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «ABB Automation Products GmbH» (Германия);
МРБМП. 1996-2010
Заключение
Расходомеры массовые FC соответствуют требованиям технической документации фирмы-изготовителя «ABB Automation Products GmbH» (Германия). Межповерочный интервал - не более 48 месяцев (для расходомеров массовых FC, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь. 210015, г. Витебск, ул. Б. Хмельницкого, 20 тел.(0212) 42-68-04
Аттестат аккредитации № BY/112 1.0812 от 25.03.2008.
