Расходомеры вихревые FS
| Номер в ГРСИ РФ: | РБ 03 07 5744 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Расходомеры вихревые FS (далее - расходомеры) предназначены для измерения объемного расхода жидкостей, газов и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5744 20 |
| Наименование | Расходомеры вихревые FS |
| Год регистрации | 2020 |
| Номер сертификата | 13601 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2025-07-30 |
| Получатель сертификата | фирма "ABB Automation Products GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation Products GmbH"
Адрес: Dransfelder Str, 2, 37079, Goettingen
Контакты: +49 (0) 551 905 534 /CCC-support.deapr@de.abb.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч включительно (поверочная среда - вода) и с Ду до 150 мм включительно и методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов газа до 6500 м^3/ч включительно (поверочная среда - воздух). |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ. МП. 1837-2008 (изменения №1-3). |
| Признание поверки | Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты первичной и периодической поверки метрологически необеспеченных исполнений расходомеров (в диапазоне расходов жидкостей свыше 1000 м^3/ч и/или Ду свыше 150 мм и в диапазоне расходов газа свыше 6500 м^3/ч), проведенной на эталонных расходомерных установках в аккредитованных поверочных лабораториях. |
Поверители
Скачать
|
Описание типа РБ 03 07 5744 20 [2021-02-05]
rb-03-07-5744-20_2021-02-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5744 20 [2017-06-01]
rb-03-07-5744-20_2017-06-01.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры вихревые FS (далее - расходомеры) предназначены для измерения объемного расхода жидкостей, газов и пара.
Область применения - газовая, химическая, нефтехимическая, энергетическая, фармацевтическая и другие отрасли промышленности.
Описание
Принцип действия расходомеров основан на эффекте образования вихрей при обтекании измеряемой средой препятствия. Если на пути движущейся среды находится препятствие с острыми краями (вихреобразователь), поток разделяется и образует небольшие вихри, которые распространяются попеременно вдоль и сзади каждой стенки препятствия. Эти вихри вызывают появление областей с колебаниями давления, которые фиксируются чувствительным элементом первичного преобразователя расхода. Частота смены вихрей прямо пропорциональна скорости потока и, следовательно, объемному расходу измеряемой среды.
Конструктивно расходомеры состоят из первичного измерителя расхода и вторичного измерительного преобразователя. Первичный измеритель представляет собой измерительную трубу, в которую вмонтирован вихреобразователь с чувствительным элементом. Расходомеры выпускаются в интегральном исполнении, где вторичный преобразователь установлен непосредственно на первичном измерителе расхода, а также в раздельном исполнении, где^о^СфгйНьп"! преобразователь устанавливается отдельно от первичного измерителя ра&юда.
Il Госудврстьевмый реестр} || соединяется с ним специальным кабелем. U I
Описание типа средства измерений
Расходомеры изготавливают следующих исполнений: FSV430, FSV450, FSS430. FSS450.
Исполнения FSV430, FSV450 представляет собой вихревые расходомеры со стандартным вихреобразователем призматической формы.
Исполнения FSS430, FSS450 является вихреобразователь в форме неподвижной крыльчатки для создания воронкообразных вихрей.
Модификации FSV450 и FSS450 - это версия с расширенным функционалом: дополнительный аналоговый вход и цифровой вход HART (режим HART-burst) для подключения внешнего преобразователя давления и/или температуры, а также для подключения анализатора состава газа (для модификаций FSV430 и FSS430 - опция). При наличии данного функционала, расходомеры могут быть использованы, не только для измерения объемного расхода, но и для измерения массового расхода с компенсацией по температуре и давлению. Также с учетом встроенной функции
суммирования, модификации FSV450 и FSS450 могут счетчика тепловой энергии.
Расходомеры могут изготавливаться во искробезопасном исполнении.
Внешний вид расходомеров FSV430, FSV450
использоваться в качестве
взрывобезопасном и
приведен на рисунке 1,
расходомеров FSS430, FSS450 на рисунке 2.
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

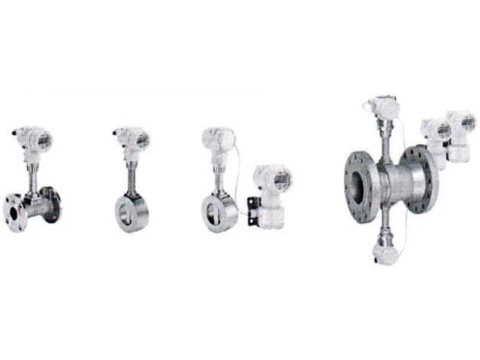

Рисунок 1 - Внешний вид расходомеров вихревых FSV430, FSV450
Рисунок 2 - Внешний вид расходомеров вихревых FSS430, FSS450
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модификации, исполнения, диаметры условного прохода, диапазоны измерения расхода, пределы допускаемой основной относительной погрешности измерения расхода, диапазоны температур измеряемой среды, температура окружающей среды при эксплуатации, номинальное давление, напряжение питания, степень защиты оболочки, масса изделий приведены в таблице I.
Таблица 1
|
Наименование характеристики |
Значение параметра | |||||||||||||
|
1. Диаметр условного прохода, Д, мм: |
15 |
20 |
25 |
32 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 | |
|
FSS430, FSS450 (фланцевое исполнение) |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
— |
+ |
+ | |
|
FSV430, FSV450 (фланцевое исполнение) |
+ |
— |
+ |
— |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
— | |
|
FSV430, FSV450 (бесфланцевое исполнение) |
— |
+ |
— |
+ |
+ |
+ |
+ |
+ |
— |
— |
— |
— | ||
|
2. Диапазон измерений расхода (м7ч): | ||||||||||||||
|
-жидкостей | ||||||||||||||
|
FSS430, FSS450 |
025-25 |
035-4 |
0.6-8 |
08-16 |
12-20 |
1.45-30 |
235-120 |
5,15-180 |
122-400 |
175-700 |
- |
1003-1600 |
1807-2500 | |
|
FSV430, FSV450 |
1-7 |
- |
1,65-18 |
- |
22-48 |
28-75 |
93-170 |
11.1-270 |
2625-630 |
75.15-1100 |
7355-1800 |
139,9-2600 |
-- | |
|
- газов и пара | ||||||||||||||
|
FSS430. FSS450 |
3,75-20 |
4,9-44 |
61-90 |
8-230 |
13,6-300 |
22-440 |
603-1160 |
521-1725 |
1547-3800 |
1745-5800 |
- |
425.6-13600 |
570-21500 | |
|
FSV430, FSV450 |
D I N |
75-42 |
- |
123-150 |
- |
164-390 |
423-630 |
633-1380 |
92-2400 |
1884-5400 |
2626-9900 |
5138-16300 |
7193-23500 |
-- |
|
S м Е |
675-36 |
1Q45-130 |
164-340 |
423-450 |
633-1380 |
835-2400 |
1884-5400 |
2626-9600 |
5138-16300 |
7193-23500 | ||||
лист 3 из 7
|
Наименование характеристики |
Значение параметра | ||||
|
3. Пределы допускаемой основной относительной погрешности измерения объемного расхода, при нормальных условиях эксплуатации (20±2) °C, %:- жидкости | |||||
|
FSS430, FSS450 |
± 0.5 | ||||
|
FSV430, FSV450 |
± 0.65 | ||||
|
- газа и пара | |||||
|
FSS430, FSS450 |
±0.5 | ||||
|
FSV430. FSV450 |
± 0.9 | ||||
|
4. Диапазон температур измеряемой среды, °C FSV430 |
от минус 55 до плюс 280 * от минус 55 до плюс 400 | ||||
|
FSV450, FSS430, FSS450 |
от минус 55 до плюс 280 | ||||
|
5. Пределы допускаемой погрешности измерения температуры |
± 1.0 °C или ± 1 % от измеренного значения в зависимости от того, какое значение больше | ||||
|
6. Температура окружающей среды при эксплуатации, °C |
от минус 40 до плюс 85 | ||||
|
7. Пределы допускаемой дополнительной относительной погрешности при изменении температуры окружающей среды на каждые 10 °C от нормальных условий эксплуатации (20±2) °C, % |
±0,05 | ||||
|
8. Выходной сигнал | |||||
|
- аналоговый, мА |
от 4 до 20 | ||||
|
- цифровой |
протокол 1IART (I IART 7) - для всех модификаций FS; Modbus RTU-RS485 - только для FSV430, FSS430) |
/7^/Г //Ф / г. Ip 1 2 |
Геродота из» |
\и 11 105II | |
|
иинеСа! |
/ь // «у/ | ||||
|
Наименование характеристики |
Значение параметра |
|
10. Входы для внешних датчиков | |
|
FSV430, FSS430 |
для подключения датчика давления или температуры, которые обмениваются данными в режиме HART burst (цифровой - HART) |
|
FSV450, FSS450 |
для подключения датчика давления/температуры или газоанализатора, которые обмениваются данными в режиме HART burst (цифровой - HART); для подключения датчика давления/температуры или газоанализатора (аналоговый 4-20 мА) |
|
11. Напряжение питания. В: от источника постоянного тока |
от 12 до 42 (для устройств с протоколом HART) от 9 до 30 (для устройств с протоколом Modbus) |
|
12. Степень защиты оболочки по ГОСТ 14254 |
IP 66, IP 67 |
|
13. Масса в зависимости от Ду и исполнения, кг | |
|
FSS430, FSS450 |
от 2,1 до 266 |
|
FSV430, FSV450 |
от 4,1 до 196 |
|
Примечание * - по отдельному заказу. | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки расходомеров определяется заказом и отражается в спецификации.
Стандартный комплект поставки включает:
|
- расходомер вихревой FS |
- 1 шт; |
|
- руководство по эксплуатации |
- 1 экз; |
|
- паспорт |
- 1 экз; |
|
- МРБ. МП. 1837-2008 Методика поверки |
- 1 экз. |
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Документация фирмы «ABB Automation Products GmbH» (Германия);
МРБ. МП. 1837-2008 Методика поверки
Заключение
Расходомеры вихревые FS соответствуют требованиям технической документации фирмы-изготовителя «ABB Automation Products GmbH» (Германия). Межповерочный интервал - не более 24 месяцев (для расходомеров вихревых FS, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.(0212) 42-68-04
Аттестат аккредитации № BY/112 1.0812 от 25.03.2008.
