Расходомеры - счетчики ультразвуковые "ВЗЛЕТ МР"
| Номер в ГРСИ РФ: | РБ 03 07 2558 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | АО "Взлет", г. Санкт-Петербург |
Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» предназначены для одно- или многоканальных измерений среднего объемного расхода и объема различных жидкостей при постоянном или переменном направлении потока в трубопроводе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2558 20 |
| Наименование | Расходомеры - счетчики ультразвуковые "ВЗЛЕТ МР" |
| Год регистрации | 2020 |
| Номер сертификата | 13564 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2024-10-24 |
| Получатель сертификата | АО "Взлет", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
АО "Взлет"
Адрес: 190068, г. Санкт-Петербург, пр.Вознесенский, 45, пом 18
Контакты: +7 812 114 81 95, 114 71 38 / E-mail: dmp@vzljot.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры - счетчики метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов жидкостей до 1000 м^3/ч (поверочная среда - вода) и DN до 200 мм; поверку расходомеров с DN свыше 200 мм проводить имитационным методом. |
| Методика поверки | Поверка проводится по В12.00-00.00 РЭ (2014 г.). Согласно решению заседания НТК по метрологии Госстандарта (№06-2010 от 01.07.2010) применение расходомеров-счетчиков с накладными первичными преобразователями ограничивается ТЕХНОЛОГИЧЕСКИМ УЧЕТОМ И ОПЕРАТИВНЫМ КОНТРОЛЕМ. Расходомеры-счетчики ультразвуковые "ВЗЛЕТ МР" Не допущены к применению в качестве счетчиков холодной и горячей воды в централизованных системах питьевого водоснабжения в Республике Беларусь ввиду их несоответствия требованиям ГОСТ ISO 4064-1-2017. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - № RA.RU.311483, шифр поверительного клейма - СП)(НТК №09-10). |
Поверители
Скачать
|
Описание типа РБ 03 07 2558 20 [2010-12-07]
rb-03-07-2558-20_2010-12-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2558 20 [2015-12-09]
rb-03-07-2558-20_2015-12-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2558 20 [2020-12-17]
rb-03-07-2558-20_2020-12-17.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» предназначены для одно- или многоканальных измерений среднего объемного расхода и объема различных жидкостей при постоянном или переменном направлении потока в трубопроводе.
Описание
Принцип действия расходомеров основан на методе измерения расхода жидкости при помощи ультразвукового зондирования, при котором ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в измеряемой среде по и против направления потока. Электроакустические преобразователи, подключенные к вторичному измерительному преобразователю расходомера, поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и. следовательно, расходу жидкости.
Расходомеры выполняют зондирование потока в трубопроводе по одно-, двух-, трех- или четырехлучевой схеме.
Измерение давления жидкости производится при комплектации расходомеров исполнения УРСВ-32Х датчиками давления типа 415.
Типы электроакустических преобразователей, входящих в состав расходомеров:
- накладные (устанавливаются на наружную стенку трубопровода);
- врезные (устанавливаются в отверстия в стенке трубопровода);
- иммерсионные (погружные).
Вторичный измерительный преобразователь расходомера формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации. Вторичный измерительный преобразователь изготавливается из металла или пластмассы.
Расходомеры выпускаются в раздельном или моноблочном конструктивных вариантах:
- раздельное — электроакустические преобразователи устанавливаются на трубопровод, а вторичный измерительный преобразователь — на удалении от электроакустических преобразователей. В данном варианте возможно проведение многоканальных измерений (подключение к одному вторичному измерительному преобразователю нескольких комплектов электроакустических преобразователей, установленных на разные контролируемые трубопроводы);
- моноблочное — отрезок трубопровода с установленными в нем электроакустических преобразователей и вторичного измерительного преобразователя составляют единую конструкцию.
Расходомеры обеспечивают связь через интерфейсы в стандартах RS232. RS485. HART. USB. M-bus. посредством дискретных команд, а также вывод информации в виде токовых, импульсных, частотных и релейных (логических) выходных сигналов.
Расходомеры выпускаются следующих исполнений:
УРСВ-ОХХ X— измерение среднего объемного расхода (объема) горячей или холодной воды в системах ЖКХ, однолучевая схема зондирования; _______
У РСВ-1ХХ X— измерение среднего объемного расхода (объема) разли^^Ьй^д^остей (горячей, холодной, сточных вод. кислот, щелочей, пищевых продуктов), |Д^-хлХчЬ.вая схема зондирования; ( / осуларЬ^ый реестД '
II \ средств измерений I I
\\ \ Республики Беларусьу у
\Дл8 документов/ /
УРСВ-31Х X— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), моноблочный вариант, однолучевая схема зондирования;
УРСВ-32Х X— измерение среднего объемного расхода (объема) холодной и горячей воды в трубопроводе диаметром свыше 150мм, измерение давления, двухлучевая схема зондирования;
УРСВ-5ХХ X— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), одно-, двух-, трех-или четырехлучевая схема зондирования;
УРСВ-7ХХ X— измерение среднего объемного расхода (объема) различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов), моноблочный вариант, повышенная защита корпуса от внешних воздействий, двух-, трех- или четырехлучевая схема зондирования;
УРСВ-ППД-ХХХ X— учет воды в системах поддержания пластового давления, одно-, двухлучевая схема зондирования.
Общий вид расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» представлен на рисунке 1.

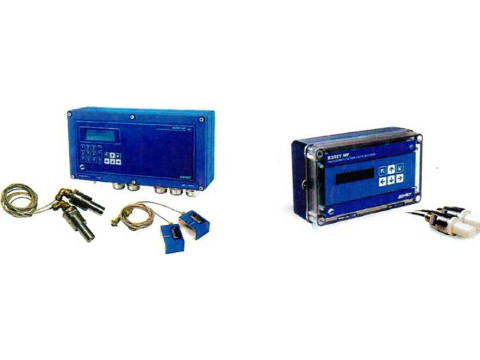

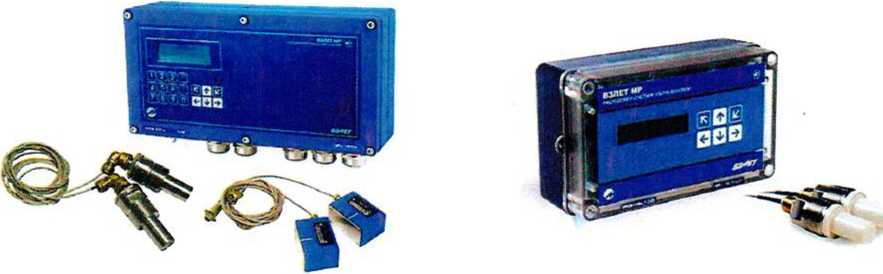

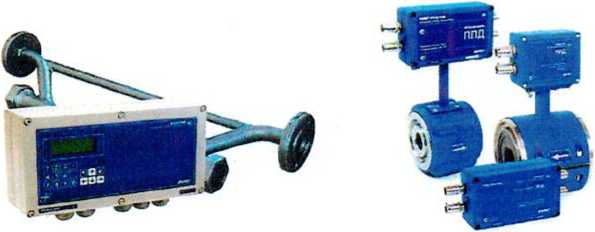

Рисунок 1 - Общий вид расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» различных исполнений
Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» исполнений УРСВ-ОХХ X и УРСВ-ЗХ2 X осуществляется нанесением знака поверки давлением на пластиковую (свинцовую) пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия и предотвращающую доступ к электронной плате расходомера.
Пломбировка от несанкционированного доступа расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» исполнений УРСВ-1ХХХ, УРСВ-31ХХ, УРСВ-5ХХ X, УРСВ-7ХХ X, УРСВ-ППД-ХХХ X осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), которые предотвращают доступ к контактной паре переключения режимов работы. Места пломбировки от несанкционированного доступа расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР», в зависимости от исполнений, представлены на рисунке 2.
УРСВ-ОХХ X
УРСВ-ЗХ2 X
УРСВ-7ХХ X
УРСВ-ППД-ХХХ X

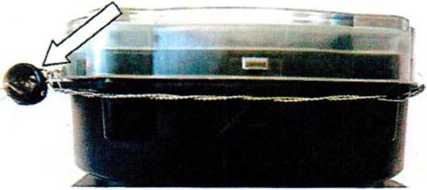

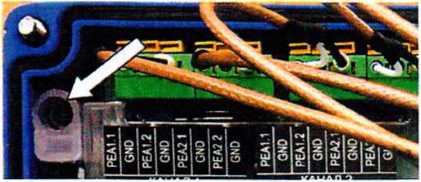

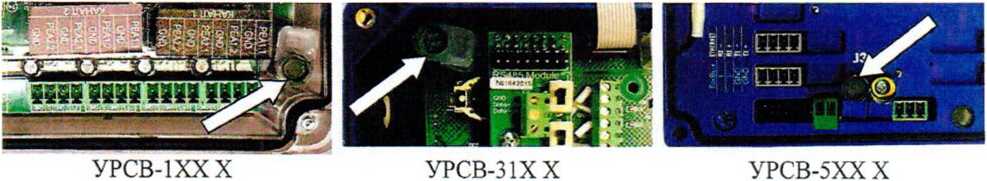

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» в зависимости от исполнений
Программное обеспечение
Программное обеспечение (ПО) расходомеров является встроенным. Программное обеспечение выполняет измерительное преобразование сигналов, поступающих от электроакустических преобразователей, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройство индикации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||||||
|
Идентификационное наименование ПО |
ВЗЛЕТ УРСВ | ||||||
|
Номер версии (идентификапионн ый номер) ПО, не ниже |
37.00.00.20 |
76.02.02.00 |
77.00.01.00 |
78.00.20.08 |
78.00.30.07 |
78.01.00.05 |
37.10.00 09 |
|
Цифровой идентификатор ПО |
0xBF70 |
0x1982 |
0xFD6C |
0xA8D9 |
0x6DE7 |
0x1403 |
0x7A30 |
Влияние на метрологически значимое ПО расходомеров через интерфейсы связи отсутствует. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Контактная пара разрешения модификации параметров функционирования пломбируется после ввода расходомера в эксплуатацию и проверки соответствия значений параметров функционирования, введенных в прибор, значениям, указанным в паспортах расходомера и первичных преобразователей, либо в протоколах монтажных и пусконаладочных работ.
После поверки пломбируется контактная пара разрешения модификации калибровочных параметров расходомера, а также один из винтов, скрепляющих субблок обработки данных.
Уровень зашиты ПО от непреднамеренных и преднамеренных изменений - "высокий" (в соответствии с Р 50.2.077-2014). Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности расходомеров при измерении среднего объемного расхода, объема жидкости (при любом направлении потока), %:
|
- для расходомеров с однолучевой схемой зондирования потока рабочая жидкость с вязкостью < 4 сСт рабочая жидкость с вязкостью > 4 сСт |
± 0.95 + 0.1 А * ± 1,2 + 0.2/v* ±1,5-*- 0,2/v** |
|
- для расходомеров с двухлучевой схемой зондирования потока |
± 0.45 + 0.1/v* ± 0.7 + 0,2/v** |
|
- для расходомеров с двухлучевой схемой зондирования потока по диаметрам (нестандартная схема измерения) |
±0.8 +0.1/v* ± 1,2 +0,2/v** |
|
- для расходомеров с трехлучевой схемой зондирования потока |
± 0,4 + 0,075/v* ± 0.5 + 0.1/v** |
|
- для расходомеров с четырехлучевой схемой зондирования потока |
±0.25 +0.1/v* ± 0.4 + 0.075/v** |
|
- для расходомеров с четырехлучевой схемой зондирования потока по диаметрам (нестандартная схема измерения) |
±0,6 + 0.1/v* ± 0,8 + 0,2/v** |
|
- для расходомеров с четырехлучевой схемой зондирования потока по двум различным измерительным каналам расходомера (два луча на канал) |
± 0.35 + 0.1/v* ± 0.55 + 0,2/v** |
|
Пределы допускаемой основной приведенной погрешности расходомеров (исполнение УРСВ-32Х) при измерении давления жидкости, % |
±(0,8... 1,8) |
* при поверке методом непосредственного сличения или при поверке имитационным методом и работе с измерительными участками (ИУ) DN >300. изготовленными ЗАО "Взлет" или по его лицензии, при типовых условиях эксплуатации и монтаже:
** при поверке имитационным методом и использовании в качестве ИУ участка бывшего в эксплуатации трубопровода, при типовых условиях эксплуатации и монтаже
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диаметр номинальный. DN. мм - минимальный - максимальный |
4 20000 |
|
Диапазон измеряемого среднего объемного расхода (с учетом направления потока), мэ/ч, в зависимости от DN |
от 12-10'3 до 22 106 |
|
Максимальная скорость по тока, м/с |
от 5 до 20 |
|
Диапазон измеряемого давления (для исполнения УРСВ-32Х). МПа |
от 0.025 до 2.Д |
|
Диапазон температуры измеряемой жидкости. °C | |
|
/ № \ \\ |
осудзрственный peecTol срадств иллерений / И?спублики Беларусь / \Длл документов/
|
Лродолжение таблицы 3 | |
|
1 |
2 |
|
Питание (в том числе от автономного источника), В |
24+2 (3,6) |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры вторичного преобразователя, мм, не более: - длина - высота - ширина |
300 150 120 |
|
Масса вторичного преобразователя, кг, не более |
2 |
|
Условия эксплуатации: - температура окружающего воздуха, °C о пластмассовый корпус ВП о металлический корпус ВП о ПЭА - атмосферное давление, кПа |
от +5 до +50 от -30 до +50 от -50 до +85 от 66 до 106.7 |
|
Средний срок службы, лет |
12 |
|
Среднее время наработки на отказ, ч |
75 000 |
|
Маркировка взрывозащиты |
1 Ex е mb II Т4 Gb X [Exia]lIB 0ExiaIIBT6 X |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP54,IP65.IP67,IP68 |
Знак утверждения типа
наносится на расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» методами шелкографии. термопечати и металлографики. а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР»
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» |
В 12.00-00.00 |
1 шт. |
В соответствии с заказом |
|
Паспорт |
BI2.00-00.00 ПС |
1 шт. | |
|
Руководство по эксплуатации с разделом «Методика поверки» |
В 12.00-00.00 РЭ |
1 экз. |
Поверка
осуществляется по документу В 12.00-00.00 РЭ «Расходомеры - счетчики ультразвуковые «ВЗЛЕТ МР». Руководство по эксплуатации» (раздел 5 «Методика поверки»), утвержденного ГЦИ СИ ФГУП «ВНИИР» 10 октября 2014 г.
Основные средства поверки:
- вторичный эталон единиц объемного расхода и объема жидкости в потоке в соответствии с частью 1 ГПС, утвержденной приказом Госстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с пределами допускаемой относительной погрешности не более ± 0,05% - при весовом методе измерения;
осуларсгаг-нный реесто] р2*$£70 прений /
\Длл докуисмтоа/
- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Госстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с пределами допускаемой относительной погрешности не более ± 0.3% - при сличении с эталонным расходомером;
-комплекс поверочный «ВЗЛЕТ КПИ» (регистрационный №14510-12), воспроизводимый средний объёмный расход от 0.02 до 250 м3/ч. пределы относительной погрешности измерения величины постоянного тока ± 0.05%;
-вольтметр В7-54 (регистрационный №15250-96), диапазон 10 мкВ-1000 В, основная погрешность измерения постоянного напряжения ±0,002%, основная погрешность измерения силы постоянного тока ±0,015%;
-частотомер 43-64 (регистрационный №9135-83). диапазон от 0 до 150 МГц. относительная погрешность ±0.01%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке расходомеров-счетчиков ультразвуковых «ВЗЛЕТ МР» в виде оттиска поверительного клейма, а также на пломбу(-ы), установленную(-ые) в соответствии с рисунком 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
В 12.00-00.00 ТУ Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР». Технические условия
