Расходомеры электромагнитные OPTIFLUX
| Номер в ГРСИ РФ: | РБ 03 07 5840 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "КРОНЕ-Автоматика", п. Верхняя Подстепановка, Самарская обл. |
Расходомеры электромагнитные OPTIFLUX (далее по тексту - расходомеры), предназначены для измерений расхода жидких электропроводных продуктов, находящихся в трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5840 20 |
| Наименование | Расходомеры электромагнитные OPTIFLUX |
| Год регистрации | 2020 |
| Номер сертификата | 13597 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2025-07-30 |
| Получатель сертификата | ООО "КРОНЕ-Автоматика", п. Верхняя Подстепновка Волжского района Самарской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "КРОНЕ-Автоматика"
Адрес: массив Жилой массив Стромилово, 443 538, Волжский район, Самарская обл.
Контакты: +7 (846) 230-03-70, 230-03-11, samara@krohne.su
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расхода жидкостей до 1000 м^3/ч (поверочная среда - вода) (скорость потока до 12 м/с), Ду<=150 мм (НТК №08-20). |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.1527-2006 (изменения №1-4). Для метрологически не обеспеченных в Республике Беларусь исполнений расходомеров электромагнитных OPTIFLUX, при наличии документов, подтверждающих возможность проведения метрологического контроля в определенной граничной точке диапазона измерений (не совпадающей с максимальным значением диапазона измерений), разрешить проведение поверки в ограниченном диапазоне (скорость потока до 9 м/с) с распространением результатов поверки на весь диапазон измерений (НТК №08-20). |
| Признание поверки | Первичная при выпуске из производства: ООО "КРОНЕ-Автоматика" (аттестат аккредитации - №1552, шифр поверительного клейма - ВТП) методом непосредственного сличения на эталонных расходомерных установках в диапазоне расхода жидкостей до 500 ^3/ч. Временно, до создания собственной эталонной базы в Республике Беларусь признавать результаты первичной поверки при выпуске из производства метрологически необеспеченных расходомеров (в диапазоне расхода жидкостей свыше 1000 м^3/ч (поверочная среда - вода) и с Ду>150 мм) и периодической поверки метрологически необеспеченных расходомеров (в диапазоне расхода жидкостей свыше 1000 м^3/ч (поверочная среда - вода) и с Ду>150 мм), проведенной в аккредитованных поверочных лабораториях методом непосредственного сличения на эталонных расходомерных установках. |
Поверители
Скачать
|
Описание типа РБ 03 07 5840 20 [2021-01-11]
rb-03-07-5840-20_2021-01-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5840 20 [2016-01-22]
rb-03-07-5840-20_2016-01-22.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры электромагнитные OPTIFLUX (далее по тексту - расходомеры), предназначены для измерений расхода жидких электропроводных продуктов, находящихся в трубопроводах.
Область применения - предприятия химической, нефтехимической, пищевой, фармацевтической отрасли, энергетики, жилищно-коммунального хозяйства и других областях хозяйственной деятельности.
Описание
Принцип работы расходомеров основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональное скорости движения жидкости. ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит ее преобразование в значение объемного расхода и формирование различных выходных сигналов: показания мгновенного и накопленного расхода, формирование токового сигнала, формирование частотно-импульсного сигнала, формирование интерфейсных сигналов (HART, RS 485 MODBUS и др.).
Расходомеры состоят из первичного преобразователя расхода и преобразователя сигналов, которые могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Первичные преобразователи расхода представляют собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из диэлектрического материала (футеровка). В футеровку встроены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена обмотка возбуждения.
Типы первичного преобразователя расхода представлены в таблице 1.
Таблица 1 - Тип первичного преобразователя расхода
|
Наименование преобразователя |
Особенности конструкции |
|
OPTIFLUX 2000 |
имеют фланцевую конструкцию, футеровку из: РР (полипропилен), HR (твердой резины), PFA (перфторалкоксидный полимер), РО (полиолефин) и др. |
|
OPTIFLUX 4000 |
имеют фланцевую конструкцию, футеровку из: PTFE (политетрафторэтилен), ETFE (этилентетрафторэтилен), PFA (перфторалкоксидный полимер), PU (полиуретан), HR (твердая резина) и др. |
Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера и обработки сигналов электродов первичных преобразователей расхода.
Типы и исполнения преобразователей сигналов представлены в таблице 2. Таблица 2 - Типы и исполнения преобразователей сигналов
|
Тип преобразователя сигналов | |
|
IFC 050 |
выходы: токовый, импульсный (или частотный, или выход состояния), интерфейсы HART, RS 485 MODBUS. |
|
IFC 100 |
выходы: токовый, импульсный (или частотный), выход состояния, интерфейсы HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus. |
|
IFC 300 |
выходы: токовый, импульсный (или частотный), выход состояния, вход управления, интерфейсы HART, RS 485 MODBUS, PROFIBUS, Foundation Fieldbus, PROFINET. |
|
Исполнения преобразователей сигналов | |
|
С |
компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе расхода и закреплен на нем |
|
F |
раздельное исполнение, преобразователь сигналов в корпусе полевого исполнения соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем |
|
W |
раздельное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем |
|
R |
раздельное исполнение, преобразователь сигналов в корпусе для монтажа в 19” стойку соединен с первичным преобразователем расхода кабелем тока возбуждения и сигнальным кабелем. |
Расходомеры имеют встроенное программное обеспечение (ПО). Их характеристики приведены в таблице 3.
Встроенное программное обеспечение (ПО) - встроенное ПО выполняет функции расчета скорости потока, объемного и массового расхода; формирование выходных сигналов токового и частотно-импульсного выхода, формирование интерфейсных сигналов. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики расходомеров нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в защищенную от записи память расходомеров предприятием-изготовителем и недоступно для потребителя.
Таблица 3 -
обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационной нрМь|ее |
то | |
|
Встроенное |
Соответствует модификации преобразователя сигналов |
Не ниже 3.0.0 --------------------------------------------------------------II |
Реестр|—ft- | |
Внешний вид преобразователей представлен на рисунках 1,2,3.
a) IFC 050
в) IFC 300
Рисунок 1 - Общий вид преобразователей сигналов
б) IFC 100
a) OPTIFLUX 2000F
б) OPTIFLUX 4000F
Рисунок 2 - Общий вид первичных преобразователей (раздельное исполнение)
a) OPTIFLUX 2050С
б) OPTIFLUX 4100С
в) OPTIFLUX 4300С

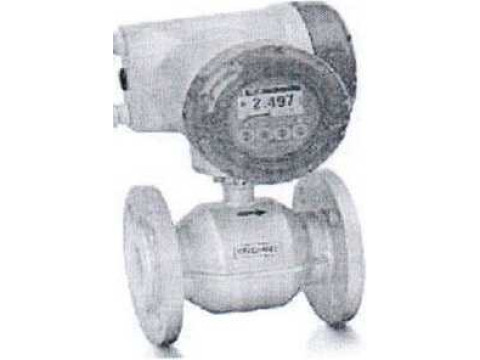

Рисунок 3 - Общий вид расходомеров (компактное исполнение)
Место нанесения знака поверки (клеймо-наклейка) указано в Прилр^^тщ А описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров представлены в таблицах 4,5.
Таблица 4 - Метрологические характеристики расходомеров OPTIFLUX
|
Диапазон измерения скоростей потока, м/с |
Модификация расходомера |
Номинальный диаметр, DN |
Пределы допускаемой относительной погрешности при измерении расхода, % |
|
от 0,3 до 12 |
OPTIFLUX 2050 C/W |
от 25 до 1200 |
±(0,5 + 0,1/v)1> |
|
OPTIFLUX 4050 C/W |
от 10 до 1200 | ||
|
OPTIFLUX 4100 C/W |
от 2,5 до 6 |
±(0,4 + 0,1/v) | |
|
OPTIFLUX 2100 C/W |
от 25 до 1200 |
±(0,3 + 0,1/v)2’ | |
|
OPTIFLUX 4100 C/W |
от 10 до 1200 | ||
|
OPTIFLUX 2300 C/F/W/R |
от 25 до 1600 |
±(0,2 + 0,1/v) | |
|
OPTIFLUX 4300 C/F/W/R |
от 10 до 1600 | ||
|
OPTIFLUX 2300 C/F/W/R |
от 1800 до 3000 |
±(0,3 + 0,2/v) | |
|
OPTIFLUX 4300 C/F/W/R |
от 2,5 до 6 от 1800 до 3000 | ||
|
Диапазон измерений расхода. м3/ч: от 3600 8 \/т1Пдо 3600 SVmax, где S - площадь поперечного сечения расходомера, (м2), Vmjnn Vmax- наименьшая и наибольшая скорость потока, (м/с) | |||
|
1)По заказу: ±(0,25 + 0,15/v), v - скорость потока, м/с 2)По заказу: ±(0,2 + 0,15/v) | |||
Таблица 5 - Технические характеристики расходомеров OPTIFLUX
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный диаметр первичных преобразователей, DN: OPTIFLUX 2000 (применяемые в модификациях 2050, 2100, 2300) OPTIFLUX 4000 (применяемых в модификациях 4050, 4100, 4300) |
от 25 до 3000 от 2,5 до 3000 |
|
Минимальная длина прямого участка трубопровода: - до расходомера - после расходомера |
5 DN 2 DN |
|
Максимальное рабочее давление, МПа1; |
4,0 |
|
Температура измеряемой среды, °C |
от минус 40 до плюс 180 |
|
Температура окружающей среды, °C |
от минус 60 до плюс 65 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Относительная влажность, %, не более |
95 (при температуре 35 °C) |
|
Потребляемая мощность, В А / Вт, не более: IFC 050 IFC 100 IFC 300 |
15/5,6 22/12 (! /\ |
Окончание таблицы 5
|
1 |
2 |
|
Габаритные размеры, мм, не более: длина ширина высота |
3000 3500 3300 |
|
Масса, кг, не более |
3250 |
|
Параметры электрического питания | |
|
- IFC 050 | |
|
напряжение переменного тока, В |
от 100 до 230 (- 15 %/ + 10%) |
|
частота переменного тока, Гц |
50/60 |
|
напряжение постоянного тока, В |
24 (- 30 % / + 30 %) |
|
- IFC 100 | |
|
напряжение переменного тока, В |
от 100 до 230 (- 15 % / + 10 %) |
|
частота переменного тока, Гц |
50/60 |
|
напряжение постоянного тока, В |
24 (- 25 % / + 30 %) 24 (- 15%/ + 10%) |
|
напряжение переменного тока, В | |
|
напряжение постоянного тока, В |
24 (- 55 % / + 30 %) |
|
- IFC 300 | |
|
напряжение переменного тока, В |
от 100 до 230 (- 15 % / + 10 %) |
|
частота переменного тока, Гц |
50/60 |
|
напряжение постоянного тока, В |
24 (- 55 % / + 30 %) |
|
напряжение переменного тока, В |
24 (- 15 % / + 10 %) 24 (- 25 % / + 30 %) |
|
напряжение постоянного тока, В | |
|
Примечание: 1)более 4 МПа по заказу | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входит:
1 Расходомер электромагнитный в составе:
|
1.1 Преобразователь расхода OPTIFLUX 1.2 Преобразователь сигналов IFC 2 Кабель соединительный (для разнесенного и настенного исполнения преобразователя сигналов IFC) 3 Руководство по эксплуатации 4 Паспорт |
1 шт.; 1 шт.; 1 шт.; 1 экз.; 1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация ООО «КРОНЕ-Автоматика», Российская Федерация.
МРБ МП. 1527-2006 «Расходомеры электромагнитные OPTIFLUX. Методика поверки», (с учетом извещения об изменении № 4)
Заключение
Расходомеры электромагнитные OPTIFLUX соответствуют технической документации ООО «КРОНЕ-Автоматика», Российская Федерация, техническим регламентам Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация о соответствии ЕАЭС № RU fl-RU.A3O1.B.O6995 до 21.06.2022), ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии ЕАЭС № RU fl-RU.A301 .В.06993 до 21.06.2022), ТР ТС 032/2011 "О безопасности оборудования, работающего под избыточным давлением" (декларация о соответствии ЕАЭС № RU fl-RU.A301 .В.07172 до 28.06.2022), ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия № RU C-RU.AA87.B.00680 до 27.07.2022 и сертификат соответствия № RU C-RU.AA87.B.00681 до 27.07.2022).
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
