Преобразователи температуры и влажности электронные с цифровым выходом ДТ
| Номер в ГРСИ РФ: | РБ 03 10 6774 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | Частное предприятие "ВиСофт Плюс", г. Минск |
Преобразователи температуры и влажности электронные с цифровым выходом ДТ (далее - преобразователи) изготавливаются в трёх модификациях: ДТ-1, ДТ-2, ДТВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6774 20 |
| Наименование | Преобразователи температуры и влажности электронные с цифровым выходом ДТ |
| Год регистрации | 2020 |
| Номер сертификата | 13391 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2027-06-29 |
| Получатель сертификата | Частное предприятие «ВиСофт Плюс», г. Минск, Республика Беларусь |
Производитель / Заявитель
Частное предприятие "ВиСофт Плюс"
Адрес: 220070, г.Минск, пр. Партизанский, д.14, офис 220а
Контакты: +375 17 214 79 57, info@visoft.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2859-2019. |
Поверители
Скачать
|
Описание типа РБ 03 10 6774 20 [2020-07-14]
rb-03-10-6774-20_2020-07-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6774 20 [2023-11-21]
rb-03-10-6774-20_2023-11-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 6774 20 [2019-04-01]
rb-03-10-6774-20_2019-04-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи температуры и влажности электронные с цифровым выходом ДТ (далее - преобразователи) изготавливаются в трёх модификациях: ДТ-1, ДТ-2, ДТВ.
Преобразователи ДТ-1, ДТ-2 предназначены для измерения температуры воздуха, жидких сред (только для ДТ-2), газовых и сыпучих сред внутри и вне помещений, в рабочих зонах, складах и хранилищах, при контроле воздушных сред в сушильных камерах, рефрижераторах, в климатических камерах и т.д.
Преобразователь ДТВ предназначен для измерения температуры и относительной влажности воздуха и газовых сред внутри и вне помещений, в рабочих зонах, складах и хранилищах, при контроле воздушных сред в сушильных камерах, рефрижераторах, в климатических камерах и т. д.
Область применения - измерение температуры, относительной влажности воздуха в машиностроении, энергетике, металлургии, коммунальном хозяйстве, пищевой промышленности других отраслях промышленности.
Описание
Принцип действия преобразователей модификаций ДТ-1 и ДТ-2 основан на прямом преобразовании температуры анализируемой среды в цифровой код при помощи специализированной микросхемы DS18S20. Этот код в виде двоичного числа (протокол 1Wire) далее поступает в персональный компьютер или специализированный контроллер для индикации и дальнейшего использования. В основе функционирования преобразователей температуры в цифровой код лежит метод сравнения частот двух генераторов, одного с низкой зависимостью частоты от температуры, другого с высокой. Разность между количеством выработанных одним и другим генератором импульсов за единицу времени является исходным значением для определения соответствия цифрового кода и измеряемой температуры. Преобразователь имеет электрический разъём, через который осуществляется подача напряжения питания и регистрация выходного сигнала. Преобразователь имеет две модификации в зависимости от корпуса. Благодаря "фабричной \Дм документов/ / калибровке и встроенной коррекции нелинейности в микросхеме DS18S20, преобразователь не требует никакой дополнительной подстройки для обеспечения гарантированной точности измерения.
Для измерения температуры в различных точках системы обеспечивается возможность включения нескольких преобразователей на общей шине, допускается построение протяженных систем дистанционного измерения температуры путем объединения многочисленных устройств.
Преобразователи находят применение в научных и аналитических измерениях, в высокоточном измерительном оборудовании для температурной компенсации частоты кварцевых генераторов, в распределенных системах контроля и измерения температуры.
Принцип действия преобразователя модификации ДТВ основан на преобразовании измеряемой температуры и влажности анализируемой среды в электрический сигнал напряжения постоянного тока при помощи комплексного чувствительного элемента влажности и температуры (далее - ЧЭ) на основе микросхемы SHTC1, использующей встроенный полупроводниковый датчик для измерения температуры и встроенный емкостной датчик для измерения влажности. Электрический сигнал при помощи аналого-цифрового преобразователя, также встроенного в микросхему SHTC1, преобразуется в цифровой код, который поступает на схему обработки и выдачи сигналов.
Схема обработки и выдачи сигналов выполнена на основе микроконтроллера и осуществляет следующие функции:
- выполнение рабочей программы;
- обработку данных;
- приведение цифрового кода ЧЭ в значение температуры и относительной влажности;
- коррекцию значений температуры и относительной влажности;
- вычисление температуры точки росы;
- вычисление абсолютной влажности;
- формирование выходного сигнала и обмен данными с протокольными устройствами.
Для вывода измеряемых и рассчитываемых значений температуры и относительной влажности преобразователь подключается к внешнему устройству.
Преобразователь исполнения ДТВ представляют собой стержневой зонд, выполненный в корпусе из пластика, внутри которого установлена печатная плата с ЧЭ и микроконтроллером. Преобразователь имеет электрический разъём для подключения питания и внешнего интерфейса. Для обмена данными используется порт стандарта RS485 (протокол zBUS/ModBUS).
Для защиты ЧЭ от загрязнений, на корпус стержневого зонда устанавливается съёмный мембранный либо стальной пористый фильтр.
Преобразователь исполнения ДТВ функционирует под управлением рабочей программы - встроенного программного обеспечения (ПО). Для обеспечения связи с внешними устройствами и отображением на них результатов измерений может использоваться внешнее ПО. Метрологически значимыми является только встроенное ПО. Встроенное ПО находится в микропроцессоре преобразователя и не доступно для внешней модификации. Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» (по МИ 3286-2010), т.е. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.
Таблица 1. Идентификационные данные программного обеспечения
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
DTRH1.HEX |
03.01 |
ВА84417Е00000000010 000001F3A4000 |
MD5 |

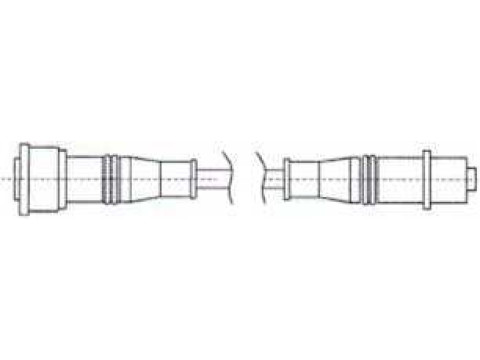

Внешний вид преобразователей приведён на рисунке 1.
I зш
ДТ-1
ДТ-2
дтв
Рисунок 1.
Знак поверки в виде клейма-наклейки наносится на свидетельство о поверке.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей
приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характер для модификац |
истики ий: | |
|
ДТ-1 |
ДТ-2 |
__ДТВ | |
|
Диапазон преобразования температур, °C |
от минус 40 до плюс 80 |
от минус 30 до плюс 80 | |
|
Пределы абсолютной погрешности при преобразовании температуры, °C, в диапазоне: - от минус 40 °C до минус 10 °C - от минус 10 °C до 0 °C - от 0 °C до плюс 80 °C - от минус 30 °C до минус 10 °C - от минус 10 °C до плюс 70 °C - от плюс 70 °C до плюс 80 °C |
±2,0 +1,0 ±0,5 |
±2,0 ±1,0 ±0,5 |
±0,6 ±0,3 ±0,6 |
|
Диапазон преобразования относительной влажности в температурном диапазоне от 0 °C до плюс 80 °C, % |
- |
- |
от 5 % до 100 % |
|
Пределы допускаемой абсолютной погрешности при преобразовании относительной влажности при (20±5) °C, %, в диапазоне: - от 5 % до 20 % - от 20 % до 90 % - от 90 % до 100 % |
— |
— |
±4,5 ±3,0 ±4,5 |
|
Время установления рабочего режима, с, не более |
10 | ||
|
Время термической реакции при 50 % преобразования температуры, с, не более |
60 | ||
|
Минимальная глубина погружения датчика, не менее |
— |
3/4 длины |
— |
|
Масса, г, не более |
20 |
250 |
30 |
|
Габаритные размеры (диаметрхдлина), мм, не более |
010x35 |
08x500 |
013x125 |
|
Диапазон напряжений питания постоянного тока, В |
от 3,3 до 5,5 | ||
|
Потребляемая мощность преобразователей (при иПИт=5В), мВт, не более |
7,5 |
30 | |
|
Средний срок службы, лет, не менее |
8 | ||
|
Средняя наработка до отказа, ч, не менее |
30000 | ||
|
Условия эксплуатации: - диапазон рабочих температур, °C - относительная влажность при температуре 20 °C, %, не более |
от минус 40 до плюс 80 до 100 % без конденсации влаги, /Z / |
от минус 30 до плюс 80 до 100 % без конденс^ци | |
|
-диапазон атмосферного давления, кПа |
от 84 до 106 If |
106 | |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 54 \\ V |
psbiRW s | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и паспорта и на этикетку преобразователя.
Комплектность
Комплект поставки представлен в таблице 3.
Таблица 3.
|
Наименование |
Документ |
Кол-во |
|
Преобразователи температуры и влажности электронные с цифровым выходом ДТ |
ТУ BY 691362683-001-2018 |
1 шт. |
|
Преобразователь температуры электронный с цифровым выходом ДТ-1. Паспорт.1 |
ЕЛБУ. 265151.003ПС |
1 экз. |
|
Преобразователь температуры электронный с цифровым выходом ДТ-2.ХХХ. Паспорт.2 |
ЕЛБУ. 265151.002ПС |
1 экз. |
|
Преобразователь температуры и влажности электронный с цифровым выходом ДТВ. Паспорт.3 |
ЕЛБУ. 265151.001ПС |
1 экз. |
|
Преобразователи температуры и влажности электронные с цифровым выходом типа ДТ. Руководство по эксплуатации.4 |
ЕЛБУ.265151.001РЭ |
1 экз. |
|
Примечания: 1 Поставляется в модификации ДТ-1. 2 Поставляется в модификации ДТ-2. 3 Поставляется в модификации ДТВ. 4 Включает в себя: "Преобразователи температуры и влажности электронные с цифровым выходом ДТ. Методика поверки. МРБ МП. 2859-2019". По согласованию с заказчиком возможно поставка 1 экз. на группу преобразователей. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 691362683.001-2018 "Преобразователи температуры и влажности электронные с цифровым выходом ДТ. Технические условия".
МРБ МП.2859-2019 "Преобразователи температуры и влажности электронные с цифровым выходом ДТ. Методика поверки".
Заключение
Преобразователи температуры и влажности электронные с цифровым выходом ДТ соответствуют требованиям ТУ BY 691362683.001-2018, Техническому регламенту Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 29883 до 02.11.2023).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
