Счетчики воды крыльчатые СВ-25 "СТРУМЕНЬ", СВ-32 "СТРУМЕНЬ", СВ-40 "СТРУМЕНЬ"
| Номер в ГРСИ РФ: | РБ 03 07 0213 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | НПООО «ГРАН-СИСТЕМА-С», г. Минск |
Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ» (далее по тексту - счетчики), предназначены для измерения объема питьевой воды по СанПиН № 10-124 РБ-99 при температуре воды от 0,1 °C до 30 °C или объема воды в системах горячего водоснабжения, протекающей по трубопроводу при температуре воды от 0,1 °C до 90 °C (130 °C) и давлении не более 1,6 МПа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0213 15 |
| Наименование | Счетчики воды крыльчатые СВ-25 "СТРУМЕНЬ", СВ-32 "СТРУМЕНЬ", СВ-40 "СТРУМЕНЬ" |
| Год регистрации | 2015 |
| Номер сертификата | 9579 |
| Дата регистрации | 2015-01-29 |
| Срок действия | 2020-01-29 |
| Получатель сертификата | НП ООО "Гран-Система-С", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НП ООО "Гран-Система-С"
Адрес: ул. Ф. Скорины, 54А, 220141, г. Минск
Контакты: (017) 265-82-03 / info@strumen.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2244-2012 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 0213 15 [2012-07-18]
rb-03-07-0213-15_2012-07-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0213 15 [2015-05-13]
rb-03-07-0213-15_2015-05-13.pdf
|
Скачать |
Описание типа
Назначение
Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ» (далее по тексту - счетчики), предназначены для измерения объема питьевой воды по СанПиН № 10-124 РБ-99 при температуре воды от 0,1 °C до 30 °C или объема воды в системах горячего водоснабжения, протекающей по трубопроводу при температуре воды от 0,1 °C до 90 °C (130 °C) и давлении не более 1,6 МПа.
Область применения - в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства. Счетчики с герконовым датчиком импульсов предназначены для работы в составе теплосчетчиков и системах дистанционного съема информации.
Описание
Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием воды крыльчатки, пропорциональв^^Гзц^^нию объема воды, протекающей через счетчик. / / (7k \\
Поток воды через входной патрубок и сетчатый фильтр поступает в измерительную полость, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду (сухоходный механизм). Вращение крыльчатки через магнитную муфту передается на редуктор отсчетного механизма, который преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Роликовое стандартное отсчетное устройство содержит шесть, отсчетное устройство Smart пять оцифрованных барабанчиков для указания целых значений объема в м3. Кроме того, на циферблате стандартного счетного механизма имеется три стрелочных шкалы, позволяющие регистрировать объем до 0,0005 м3; на циферблате счетного механизма Smart имеется четыре стрелочных шкалы, позволяющие регистрировать объем до 0,00005 м3.
Счетчик имеет сигнальную звездочку, которая используется для определения порога чувствительности.
Корпус счетчиков имеет входные и выходные патрубки с резьбой для подключения к трубопроводу.
Счетчики выпускаются различных типоразмеров, отличающихся счетным механизмом (стандартный, Smart), номинальным диаметром DN (25; 32; 40), наличием герконового датчика импульсов.
Счетчики со стандартным счетным механизмом выпускаются следующих исполнений:
- СВ-32 - счетчики воды крыльчатые, температурные классы ТЗО и Т130, номинальный диаметр DN 32, постоянное значение расхода воды Q3 6,3 м3/ч;
- СВ-32И - счетчики воды крыльчатые, температурные классы ТЗО и Т130, номинальный диаметр DN 32, постоянное значение расхода воды Q3 6,3 м3/ч, с герконовым датчиком импульсов;
- СВ-40 - счетчики воды крыльчатые, температурные классы ТЗО и Т130, номинальный диаметр DN 40, постоянное значение расхода воды Q3 10 м3/ч;
- СВ-40И - счетчики воды крыльчатые, температурные классы ТЗО и Т130, номинальный диаметр DN 40, постоянное значение расхода воды Q3 10 м3/ч, с герконовым датчиком импульсов.
Счетчики со счетным механизмом Smart выпускаются следующих исполнений:
- СВ-25 (ТЗО), СВ-25 (Т90) - счетчики воды крыльчатые, температурные классы ТЗО и Т90 соответственно, номинальный диаметр DN 25, постоянное значение расхода воды Q3 6,3 м3/ч;
- СВ-25И (ТЗО), СВ-25И (Т90) - счетчики воды крыльчатые, температурные классы ТЗО и Т90 соответственно, номинальный диаметр DN 25, постоянное значение расхода воды Q3 6,3 м3/ч, с герконовым датчиком импульсов;
- СВ-32 (ТЗО), СВ-32 (Т90) - счетчики воды крыльчатые, температурные классы ТЗО и Т90 соответственно, номинальный диаметр DN 32, постоянное значение расхода воды Q3 10 м3/ч;
- СВ-32И (ТЗО), СВ-32И (Т90)- счетчики воды крыльчатые, температурные классы ТЗО и Т90 соответственно, номинальный диаметр DN 32, й^го^нное значение расхода воды Q3 10 м3/ч, с герконовым датчиком импульсов; /уъ
// ' И ! !
V \ р н н ий / //
Ц ~ _ >'сь / '/
\ 4 ' ч ’ > тоь/ //
- СВ-40 (ТЗО), СВ-40 (Т90) - счетчики воды крыльчатые, температурные классы ТЗО и Т90 соответственно, номинальный диаметр DN40, постоянное значение расхода воды Q3 16 м3/ч;
- СВ-40И (ТЗО), СВ-40И (Т90) - счетчики воды крыльчатые, температурные классы ТЗО и Т90, номинальный диаметр DN 40, постоянное значение расхода воды Q3 16 м3/ч, с герконовым датчиком импульсов.
Конструкцией счетчиков предусмотрена защита от воздействия внешнего статического магнитного поля напряженностью не более 100 кА/м.
Внешний вид счетчиков воды приведен на рисунке 1 и 2.
Схема с указанием места клеймения и пломбирования указана в приложении А к описанию типа.

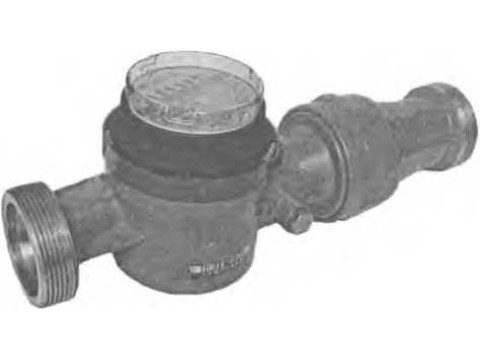

Рисунок 1 - Внешний вид счетчиков со стандартным счетным механизмом

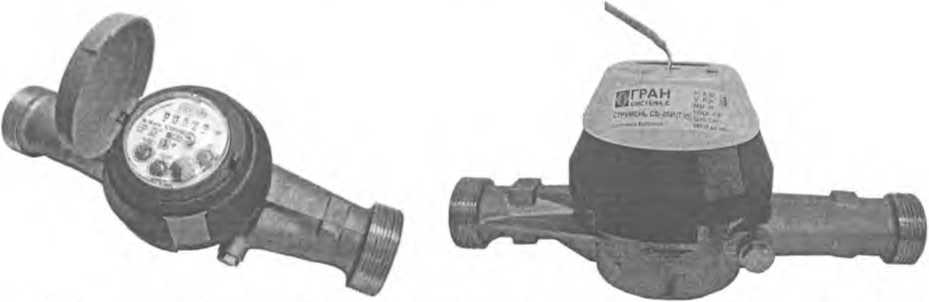

Рисунок 2 - Внешний вид счетчиков со счетным механизмом Smart
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Счетчики соответствуют СТБ ISO 4064-1-2007. Основные технические характеристики указаны в таблице 1.
Таблица 1
|
Наименование параметра |
Значение для исполнений | |||||||||||||
|
СВ-25 (ТЗО), СВ-25 (Т90), СВ-25И (ТЗО), СВ-25И (Т90) |
СВ-32, СВ-32И |
СВ-32 (ТЗО), СВ-32 (Т90), СВ-32И (ТЗО), СВ-32И (Т90) |
СВ-40, СВ-40И |
СВ-40 (ТЗО), СВ-40 (Т90), СВ-40И (ТЗО), СВ-40И (Т90) | ||||||||||
|
Номинальный диаметр DN |
25 |
32 |
40 | |||||||||||
|
Соотношение Q3/Qi,R(H/V) |
R25/ R25 |
R31,5/ R25 |
R40/ R25 |
R50/ R25 |
R25/ |
R25/ R25 |
R31,5/ R25 |
R40/ R25 |
R50/ R25 |
R25/ |
R25/ R25 |
R31,5/ R25 |
R40/ R25 |
R50/ R25 |
|
Порог чувствительности, м3/ч |
0,030 |
0,030 |
0,030 |
0,030 |
0,048 |
0,040 |
0,040 |
0,040 |
0,040 |
0,08 |
0,075 |
0,075 |
0,075 |
0,075 |
|
Минимальный расход Qi, м3/ч |
0,25/ 0,25 |
0,20/ 0,25 |
0,16/ 0,25 |
0,13/ 0,25 |
0,25/ |
0,40/ 0,40 |
0,32/ 0,40 |
0,25/ 0,40 |
0,20/ 0,40 |
0,40/ |
0,64/ 0,64 |
0,51/ 0,64 |
0,40/ 0,64 |
0,32/ 0,64 |
|
Переходный расход Q2, м3/ч |
0,40/ 0,40 |
0,32/ 0,40 |
0,25/ 0,40 |
0,20/ 0,40 |
0,40/ |
0,64/ 0,64 |
0,51/ 0,64 |
0,40/ 0,64 |
0,32/ 0,64 |
0,64/ |
1,02/ 1,02 |
0,81/ 1,02 |
0,64/ 1,02 |
0,51/ 1,02 |
|
Постоянный расход Q3, м3/ч |
6,3 |
6,3 |
6,3 |
6,3 |
6,3 |
10 |
10 |
10 |
10 |
10 |
16 |
16 |
16 |
16 |
|
Максимальный расход Q4, м3/ч |
7,87 |
7,87 |
7,87 |
7,87 |
7,87 |
12,5 |
12,5 |
12,5 |
12,5 |
12,5 |
20 |
20 |
20 |
20 |
|
Номинальный размер резьбовых соединений |
G 1 ’А" |
G 1 '/г" |
G 2" | |||||||||||
|
Длина, мм, не более |
260 |
260 |
260 |
300 |
300 | |||||||||
|
Высота, мм, не более |
120(130)* |
110(125) |
120(130)* |
110(125) |
120(130)* | |||||||||
|
Ширина, мм, не более |
111 |
95 |
111 |
95 |
111 | |||||||||
|
Масса, кг, не более |
2,1 (2,2)* |
2,7 (2,9)* |
2,2 (2,4)* |
3,2 (3,4)* |
2,5 (2,7)* | |||||||||
|
Вес импульса W **, дм3/имп. |
1; 10; 100 |
10 |
1; 10; 100 |
10 |
1; 10; 100 | |||||||||
|
Рабочее положение счетчика |
горизонтальное (Н) / вертикальное(V) |
горизонтальное (Н) |
горизонтальное (Н) / вертикальное(V) |
горизонтальное (Н) |
горизонтальное (Н) / вертикальное (V) | |||||||||
|
Пределы допускаемой относительной погрешности счетчиков, %: |
±2 - диапазоне расходов от Q2 (включ.) до Q4 для воды, имеющей температуру < 30 °C; ±3 - в диапазоне расходов от Q2 (включ.) до Q4 для воды, имеющей температуру > 30 °C; ±5 - в диапазоне расходов от Qi до Q2 (не включ.) | |||||||||||||
|
Класс по давлению воды |
МАР 16 по СТБ ISO 4064-1-2007 | |||||||||||||
|
Класс потери давления |
Др 63 по СТБ ISO 4064-1-2007 | |||||||||||||
|
Срок службы, лет, не менее |
12 | |||||||||||||
|
Примечания: * Значения в скобках приведены для счетчиков исполнения с герконовым датчиком им * * Только для счетчиков с герконовым датчиком импульсов. | |
/77^ лч V\ йульсовА \ | |||||||||||||
|
Лист 'Т-лйет'бв 7 | ||||||||||||||
По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики соответствуют группе исполнения В4 по ГОСТ 12997-84, но в диапазоне температур от 5 °C до 55 °C.
Класс чувствительности к возмущению потока перед счетчиком со стандартным счетным механизмом - U5, со счетным механизмом типа Smart - U0; после счетчика со стандартным счетным механизмом - D3, со счетным механизмом Smart - DO по СТБ ISO 4064-1-2007.
Температурный класс счетчиков: ТЗО, Т90 (счетчики воды со счетным механизмом Smart), ТЗО, Т130 (счетчики воды со стандартным счетным механизмом) по СТБ ISO 4064-1-2007.
По устойчивости и прочности к воздействию синусоидальных вибраций счетчики соответствуют группе исполнения N2 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления счетчики соответствуют группе исполнения Р1 по ГОСТ 12997-84.
Степень защиты, обеспечиваемые оболочками IP54 по ГОСТ 14254-96 (для счетчиков с герконовым датчиком импульсов).
Знак утверждения типа
Знак Утверждения типа средств измерений наносится на лицевую поверхность показывающего устройства и на паспорт.
Комплектность
Комплект поставки счетчиков в соответствии с таблицей 2.
Таблица 2
|
Обозначение |
Наименование |
Количество, шт. |
|
ГРИФ.407223.004 ГРИФ.407223.005 СИФП 103.00.000 |
Счетчик воды крыльчатый СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ» или СВ-40 «СТРУМЕНЬ» |
1 |
|
ГРИФ.407223.004 ПС ГРИФ.407223.005 ПС СИФП 103.00.000 ПС |
Счетчики воды крыльчатые СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ». Паспорт Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ». Паспорт |
1 |
|
МБР МП. 2244-2012 |
Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ». Методика поверки |
1 |
|
- |
Гайка |
2* |
|
- |
Штуцер |
2* |
|
- |
Прокладка |
2* |
|
- |
Фильтр осадочный муфтовый |
1* |
|
ГРИФ.407223.004.041, ГРИФ.407223.005.041 СИФП 103.00.090 |
Упаковка потребительская | |
|
* - количество определяется договором на поставку. // |
L 'Л | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100832277.005-2007 Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ». Технические условия.
МРБ МП. 2244-2012 Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ». Методика поверки.
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).
СТБ ISO 4064-1-2007 Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1. Технические требования.
СТБ ISO 4064-3-2007 Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 3. Методы и средства испытаний.
Заключение
Счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ» соответствуют ТУ BY 100832277.005-2007, СТБ ISO 4064-1-2007, СТБ ISO 4064-3-2007, ГОСТ 12997-84, ГОСТ 14254-96.
Межповерочный интервал при применении в сфере законодательной метрологии - не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 17 334 98 13.
Аттестат аккредитации № BY/112 02.1.0.0025.
