Спектрометры атомно-абсорбционные серии Thermo iCE 3000

Назначение

Спектрометры атомно-абсорбционные серии Thermo iCE 3000 моделей iCE 3300, iCE 3400, iCE 3500 (далее - спектрометры) предназначены для измерения содержания различных химических элементов в водных растворах, продуктах питания, почве, биологических и других объектах, проводимых в аналитические лабораториях промышленных предприятий и научно-исследовательских институтов.

Область применения - экологический контроль, контроль продуктов в пищевой промышленности, научные исследования.

Описание

Спектрометры представляют собой многоцелевую, автоматизированную аналитическую систему, обеспечивающую измерение, обработку информации и ее регистрацию. Спектрометры построены по модульному принципу и могут комплектоваться различными блоками и устройствами в соответствии с заказом.

В спектрометре используется метод атомно-абсорбционного анализа в различных его вариантах - с пламенной и электротермической атомизацией. Режимы атомизации проб: открытое пламя для проведения анализа микроэлементов в широком диапазоне концентраций (титановая горелка на 50 или 100 мм); графитовая печь для проведения анализа состава элементов со сложной кристаллической решеткой.

Оптическая система спектрометра базируется на монохроматоре с дифракционной решеткой (в зависимости от модели приборы построены по однолучевой или двулучевой схеме).

В спектрометре может быть установлена специальная автоматическая турель с 6-ю лампами в виде карусели. Поворот дифракционной решетки монохроматора и установка необходимой лампы осуществляется с помощью компьютера специальным приводом. При установке многоэлементных ламп с полым катодом в одном цикле измерений можно проанализировать до 16 элементов.

Спектрометры оснащены дейтериевым корректором фона (QuadLine) и/или корректором неселективного поглощения, основанного на эффекте Зеемана.

Спектрометры могут поставляться в комплекте с автосамплером для автоматич^сжаЙ пОдани

Возможные конфигурации спектрометров, в зависимости от модели, приведены в тарли^Хй&усь/ I Vя/?

Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером. Управление процессом измерения и обработки информации осуществляется либо от собственного контроллера со встроенной консоли либо от IBM PC -совместимого компьютера с помощью специального программного обеспечения.

Программным образом осуществляется настройка спектрометра, оптимизация его параметров, управление работой, обработка информации, печать и запоминание результатов анализа. Во всех частях программы, в которые требуется ввод какой-либо информации, в память заложено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам.

Спектрометры могут быть снабжены системой видеонаблюдения внутренней поверхности кюветы для контроля условий ввода пробы и прохождения стадий сушки и пиролиза (GFTV).

Спектрометры могут также комплектоваться системой непрерывной генерации паров VP100 или сегментированной проточно-инжекционной системой FI90 для проведения анализа гидридообразующих элементов (Hg. As. Se, Sb, Sn. Те, Bi), а также системой концентрирования ртути (HG90. Mercury Cold Vapour) и системой улучшения чувствительности определения ртути HS 90.

Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.

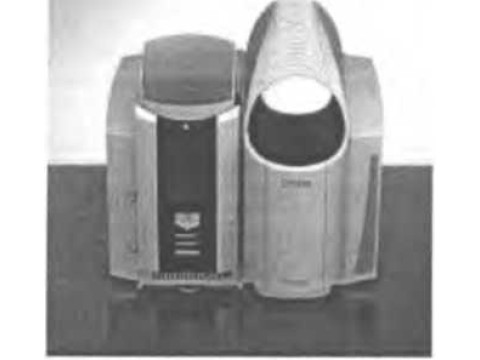

Внешний вид спектрометров представлен на рисунке 1.

Спектрометр iCE 3300

Спектрометр iCE 3400

Рисунок 1 - Внешний вид спектрометров

Спектрометр iCE 3500

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики спектрометров представлены в таблицах 1-3.

Таблица 1

Таблица 2 - Пределы обнаружения элементов

Примечания:

* - Значения пределов обнаружения для электротермических атомизаторов (столбец 4 и 5) приведены для значений объема впрыскивания 20 мкл;

** - Значения пределов обнаружения для элементов Свинец (1) и Свинец (2) указаны для различных атомных линий;

*** - Значение предела обнаружения для элемента Ртуть (1) получено при использовании непрерывной системы генерирования паров VP100 и гидрида бора в качестве восстановителя;

****- Значение предела обнаружения для элемента Ртуть (2) получено при дополнительном использовании системы улучшения чувствительности определения ртути HS90 и хлорида олова в качестве восстановителя.

Таблица 3 - Характеристические концентрации

Государственный реестр I средств измерений j \ Республики Беларусь / \Дли документов^/ (

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.

Комплектность

В комплект поставки спектрометра входит:

1 Спектрометр;

2 Программное обеспечение на CD-диске;

3 * Графитовый электротермический атомизатор GFS 33, GFS 35, GFS 35 (Z);

4 * Автосамплеры 221 XL, 222 XL, СЕТАС ASX-260 или ASX-520, Thermo AS2000 или Thermo AS2500 (для пламенной атомизации);

5 * Система разбавления ID90, ID 100;

6 * Система генерирования паров (непрерывная система генерирования паров VP100 или

7 сегментированная проточно-инжекционная система FI90) и гидридная ячейка ЕС90;

8 * Система концентрирования ртути (HG90, Mercury Cold Vapour);

9 * Система улучшения чувствительности определения ртути HS90;

10 * Система видеонаблюдения GFVT;

11 Руководство по эксплуатации;

12 Методика поверки МП.МН 1236-2015.

Примечание: позиции 3-9, отмеченные * поставляются по отдельному заказу

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Thermo Fisher Scientific», Соединенные Штаты, Китай; МРБ МП. 1236-2015 «Спектрометры атомно-абсорбционные серий Thermo SOLAAR, Thermo

iCE 3000».

Заключение

Спектрометры атомно-абсорбционные серии Thermo iCE 3000 соответствуют технической документации фирмы «Thermo Fisher Scientific», Соединенные Штаты, Китай.

Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
