Спектрометры рентгено-флуоресцентные портативные NITON
| Номер в ГРСИ РФ: | РБ 03 09 4203 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «Thermo Fisher Scientific», США |
Спектрометры рентгено-флуоресцентные портативные NITON (далее - спектрометры) предназначены для измерения неразрушающим методом массовой доли химических элементов в сталях, сплавах на основе чёрных и цветных металлов и рудах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4203 15 |
| Наименование | Спектрометры рентгено-флуоресцентные портативные NITON |
| Год регистрации | 2015 |
| Номер сертификата | 9908 |
| Дата регистрации | 2015-08-04 |
| Срок действия | 2020-08-04 |
| Получатель сертификата | фирма "Thermo Scientific Portable Analytical Instruments", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Thermo Scientific Portable Analytical Instruments"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Спектрометры метрологически обеспечены в Республике Беларусь при наличии ГСО состава химических элементов, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП. 2017-2010. |
Поверители
Скачать
|
Описание типа РБ 03 09 4203 15 [2010-03-30]
rb-03-09-4203-15_2010-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4203 15 [2012-10-22]
rb-03-09-4203-15_2012-10-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4203 15 [2015-09-08]
rb-03-09-4203-15_2015-09-08.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры рентгено-флуоресцентные портативные NITON (далее - спектрометры) предназначены для измерения неразрушающим методом массовой доли химических элементов в сталях, сплавах на основе чёрных и цветных металлов и рудах.
Область применения спектрометров - металлообрабатывающая, металлургическая, горно-металлургическая, химическая промышленность, переработка лома, геолого-изыскательские работы.
Описание
Спектрометры выпускают в двух модификациях: NITON XL2 серии 500 (700, 800, 900) и NITON XL3t серии 500 (800, 900).
Принцип действия спектрометров основан на энерго дисперсионном рентгено-флуоресцентном спектральном методе анализа.
Спектрометры представляют собой автоматизированные портативные приборы, обеспечивающие измерение, обработку информации, ее регистрацию и хранение, и предназначены для работы как в лабораторных, так и полевых условиях.
Конструктивно спектрометры состоят из источника рентгеновского излучения, детектора, управляющей электроники и электронного блока питания, скомпонованных в одном пыле- и влагозащищённом корпусе из ударопрочного негорючего пластика. В качестве источника рентгеновского излучения используется миниатюрная рентгеновская трубка. В зависимости от анализируемых элементов и материалов образца используется либо золотой анод (U анода max = 50 кВ), либо серебряный анод (U анода max = 40 кВ), I анода max Ю0 мкА. Для регистрации излучения служит высокочувствительный Si-PIN или SDD детектор высокого разрешения. Охлаждение детектора - термоэлектрическое, осуществляется микрохолодильником, работающим на основе эффекта Пельтье.
Спектрометры серии 500 используют для анализа рудных материалов и пород. Серия 800, 700 и 900- анализ металлов и сплавов. Спектрометр NITON XL3t оснащен цветным сенсорным откидывающимся дисплеем на жидких кристаллах с подсветкой и снабжен интерфейсами RS-232, USB и Bluetooth для прямой коммутации печатающего устройства или внешней ПЭВМ.
Спектрометры серии 700 могут определять массовую доли химических элементов в пластиках и покрытиях как справочную величину. Z
Спектрометры оснащены световой и звуковой индикацией режимов работы. Управляющая электроника обеспечивает полностью автоматическую калибровку детектора (по заданию оператора) и сам процесс измерения (получение и обработка результатов измерений).
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

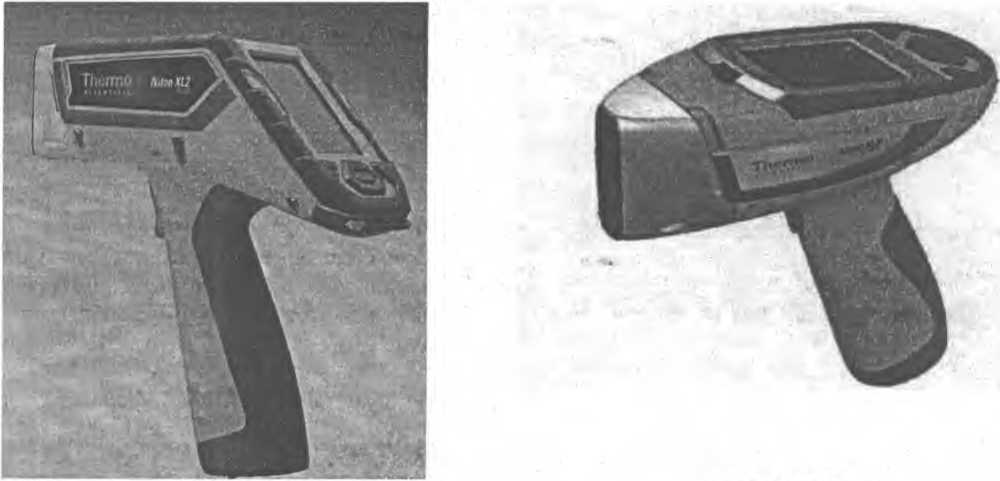

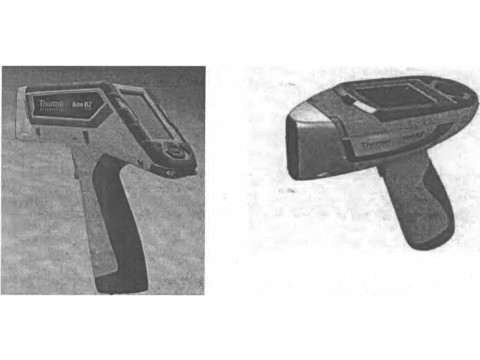

Внешний вид спектрометров приведен на рисунке 1.
NITON XL2 NITON XL3t
Рисунок 1 - Внешний вид спектрометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование характеристики |
Значение характеристики | |
|
NITON XL2 |
NITON XL3t | |
|
Диапазон измерения массовой доли химических элементов, % |
от 0,1 до 99,9 | |
|
Пределы допускаемой относительной погрешности измерения массовой доли элементов, %: - в диапазоне массовых долей от 0,10 % до 0,50 % - в диапазоне массовых долей от 0,50 % до 1,00 % - в диапазоне массовых долей свыше 1,00 % |
±30 ±20 ±15 | |
|
Предел относительного среднего квадратического отклонения (ОСКО) результатов измерения массовой доли элементов, %: - в диапазоне массовых долей от 0,10 % до 0,50 % - в диапазоне массовых долей от 0,50 % до 1,00 % - в диапазоне массовых долей свыше 1,00 % |
20 10 5 | |
|
Электрическое питание |
От аккумуляторной батареи или от электрической сети через адаптер питания | |
|
Тип аккумуляторной батареи |
литий - ионная | |
|
Напряжение питания аккумуляторной батареи, В, не более |
7,4 | |
|
Наименование характеристики |
Значение характеристики | |
|
NITON XL2 |
NITON XL3t | |
|
Параметры адаптер питания (для зарядного устройства и питания прибора от электрической сети): - напряжение, В - частота, Гц |
230 + 23 ■' 50+2 | |
|
Номинальное значение напряжения питания зарядного устройства для аккумуляторной батареи, В |
12 | |
|
Потребляемая мощность, ВА, не более |
40 |
36 |
|
Время работы от батареи, ч |
8-12 | |
|
Источник рентгеновского излучения |
Рентгеновская трубка с серебряным анодом. Мощность 45 кВ |
Рентгеновская трубка с золотым анодом Мощность 50 кВ |
|
Габаритные размеры, мм, не более |
248x95x273 |
244x95x230 |
|
Масса, кг, не более |
1,5 |
1,3 |
|
Средний срок службы, лет, не менее |
■ ' 5 ; . ' | |
|
Условия эксплуатации: - диапазон температуры, °C - диапазон атмосферного давления, кПа - диапазон относительной влажности, % |
от минус 10 до плюс 50 от 84 до 106,7 от Одо 80 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и па корпус спектрометра в виде наклейки.
Комплектность
В комплект поставки спектрометра должны входить изделия и документация, указанные в таблице 2.
|
Наименование и условное обозначение |
Кол-во |
Примечание |
|
1 Спектрометр рентгено-флуоресцентный NITON |
1 | |
|
2 Батарея аккумуляторная к спектрометру |
2 | |
|
3 Поясной чехол для батареи аккумуляторной |
1 | |
|
4 Поясная кобура для спектрометра с ремнями |
1 | |
|
5 Стило для работы с сенсорным дисплеем |
2 | |
|
6 Зарядное устройство для аккумуляторной батареи |
1 |
В комплекте с адаптером питания прибора от электрической сети |
|
7 Кабель электрический к зарядному устройству |
1 | |
|
8 Кабель коммутирующий для подсоединения спектрометра к внешней ПЭВМ |
2 | |
|
9 Кейс транспортировочный для прибора и комплектации |
1 |
|
Наименование и условное обозначение |
Кол-во |
Примечание |
|
NIST IARM, низколе- | ||
|
10 Стандартный тест-образец |
1 |
тированная сталь типа 1-1/4Сг1/2Мо или аналог |
|
11 Сертификат на тест-образец |
1 | |
|
12 Компакт-диск со вспомогательным программным обеспечением "Niton Data Transfer" версия 7.2.2 |
1 | |
|
13 Руководство по эксплуатации на спектрометр рентгено-флуоресцентный NITON |
1 |
Распечатка |
|
14 Описание вспомогательного программного обеспечения ("Niton Data Transfer" версия 7.2.2) |
. 5 |
На компакт-диске в электронном виде |
|
15 Методика поверки |
1 |
МРБ МП.2017-2012 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Thermo Scientific Portable Analytical Instruments», США
МРБ МП.2017-2012 «Спектрометры рентгено-флуоресцентные портативные NITON»
Заключение
Спектрометры рентгено- флуоресцентные портативные NITON соответствуют требованиям документации фирмы «Thermo Scientific Portable Analytical Instruments», США, TP ТС 004/2011, TP ТС 020/2011 (декларация о соответствии № RU Д-US.АУ04.В. 15165, выданная 24.04.2015, действительна до 23.04.2016)
Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025
Фирма - изготовитель - фирма «Thermo Scientific Portable Analytical Instruments», 2 Radcliff Road, Tewksbury, MA 01876, USA
И.о. начальника научно-исследовательского центра испытаний средств измерений и техники БелГИМ
Л.К. Янковская
Приложение А
(обязательное)
Место нанесения знака поверки
Рисунок А. 1 - Место нанесения знака поверки (клейма-наклейки)
