Спектрометры эмиссионные СПАС-02

Назначение

Спектрометры эмиссионные «СПАС-02» предназначены для формирования и измерения аналитического сигнала, пропорционального интенсивности спектральных линий различных элементов.

Описание

В основу работы спектрометра эмиссионного «СПАС-02» (в дальнейшем спектрометр) положен метод эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных линий от содержания элемента в пробе.

Конструктивно спектрометр выполнен в виде настольного прибора. Спектрометр состоит из системы возбуждения спектра, спектрографа, системы регистрации спектра, контроллера, системы подачи аргона, а также встроенного компьютера. Монитор, клавиатура и мышка, подключаются непосредственно к спектрометру. В вакуумной модификации спектрометр поставляется с системой вакуумирования спектрографа, состоящей из вакуумного насоса, электромагнитного клапана, датчика давления и монтажно-присоединительных элементов. Баллон аргона спектральной чистоты присоединяется к спектрометру трубкой из ПЭВД или ПП.

Проба, химический состав которой надо определить, устанавливается на столик и выполняет функцию одного из электродов (катода). В качестве подставного используется вольфрамовый электрод. Промежуток между образцом и подставным электродом продувается потоком спектрально чистого аргона. Между пробой й подставным электродом при помощи источника возбуждения спектров возбуждается электрический разряд. Под действием разряда происходи i распыление поверхности пробы. В разряде происходит возбуждение свечения атомов и ионов пробы. Излучаемый ими характерный линейчатый спектр регистрируется системой регистрации в спектрографе.

Спектрограф построен по схеме Пашен-Рунге, в которой входная щель, вогнутая дифракционная решетка и приемники излучения установлены на круге Роуланда с диаметром 330 мм. Излучение разряда фокусируется на входную щель оптического блока. Ширина входной шели составляет 10 мкм. В спектрографе излучение раскладывается в спектр посредством дифракционной решетки. Вогнутая дифракционная решетка, с числом штрихов на миллиметр 2100. работает в первом порядке дифракции. Разложенный спектр регистрируется посредством системы регистрации спектра на базе набора фотодиодных линейных приборов с зарядовой связью (ПЗС). Конструктивно проецирующая линза, входная щель, дифракционная решетка и приемники излучения располагаются на общем основании, помещаемом в герметичный'корпус. В вакуумной модификации корпус спектрографа соединен патрубком через электромагпигшай клапан и вакуумный шланг с вакуумным насосом, создающим разрежение, достаточное д. 1я регистрации спектра в области вакуумного ультрафиолета.

Спектрометр эмиссионный «СПАС-02» выпускается в 2-х модификациях, различающихся рабочим спектральным диапазоном, что обусловлено отсутствием вакуумного насоса в невакуумной (воздушной) модификации «СПАС-02А».

Внешний вид спектрометра приведен на рисунке 1.

К ОПИЯ ВЕРНА Ген. директор ООО «АКТИВ» ГУДКОВ А А.

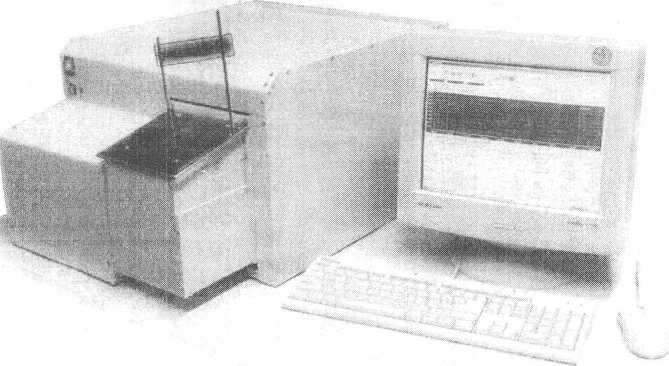

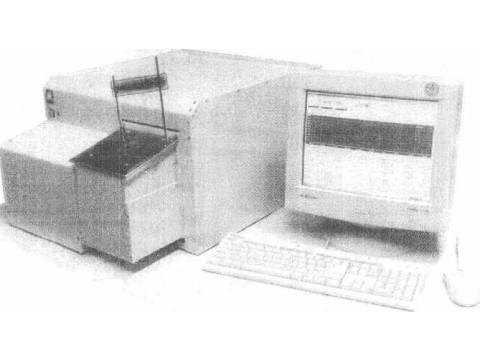

Рисунок 1 — Внешний вид спектрометра эмиссионного «СПАС-02»

Программное обеспечение

Управление процессом измерения и обработки выходной информации осуществляется от IBM-совместимого компьютера с помощью специального про!раммного обеспечения «СПЛАВ-ИВО, входящего в комплект поставки спектрометра. Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация его параметров, управление его работой, обработка выходной информации, печать и зшюминание результатов анализа.

Идентификационные данные программного обеспечения «СШ1АВ-ИВС» приведены в таблице 1.

Таб.' шца I.

Нормирование метрологических характеристик спектрометра «СПАС-02» проведено с учетом того, что программное обеспечение «СПЛАВ-ИВС» является неотъемлемой частью спектрометров. На этапе производства и ввода в эксплуатацию выполняется настройка спектральных характеристик прибора и программного обеспечения, после которого корпус оптического блока пломбируется, и последующие изменения спектральных характеристик, способные привести к искажениям метрологически значимой части ПО СИ и результатов измерений, становятся невозможными. Уровень защиты «С» по МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утвер-

Технические характеристики

4

£      ел кос ть, мкФ

сопротивление. Ом _____________

иремя и <мерения, с _____

■ Аремя у становления рабочего режима, мин, не более

20

20

■ ллеюрическое питание /Тгтрсб. шемая мощность, Вт, не более

три I opt нии искры, Вт. не более

i Характеристики встроенного компьютера:

i операционная система, минимум профессор

fr с тактовой частотой

'2 оперативная память, не менее

<   :? ее 1 кий диск, нс менее

t   нагичие одного пустого слота (опция)______________

|Г»бари I ные размеры (длина х ширина х высота), мм, не более

не оолее

Средний срок службы, лет, не менее______

> с, д»вия эксплуатации :

диапазон температуры. °C

диапазон атмосферного давления, кПа             •

диапазон относительной влажности. % при t

—.— ......................—----------

(50±2)I п

IBM - совместимый ПК

Windows 2000

512 Мбайт

40 Iбаи। USB ишерфсн 670 х 500 •    >

45

84,0 - 1

20 80

а,

ЛЯ ВЕРНА

. ДИРЕКТОР

О «АКТИВ»

•лепи Л Я

Знак у|верждения типа

Знак утверждения тапа наносится на титульный лист Руководства по эксплуатации сиек-иометров «СПАС-02» методом компьютерной графики и на специальную табличку на боковой панели спектрометра методом наклейки.

Комплект ность средства измерений

Таблица 3

Неверкт

ьсуидалвляется по документу МП-242- 0418 - 2006 «Спектрометр эмиссионный «С1IAC-02 ■ : Методи ;а поверки», разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. ; .Менделеева1’ «28» ноября 2006 г.

(Основные средства поверки:

- ГСО состава стали углеродистой и легированной типов 13Х, 60С2, 05кп, 11ХФ. 60С2Г. :-:-2Х:МФ, 25X1 МФ. 30ХН2МФА, 12МХ, В2Ф, № по Госреестру 4165-91П. ГСО 2489-91П > К 249^-91 П (комплект УГОд - УГ9д);

>•. - Г1Ч) состава стали легированной типов ШХ15, ШХ15СГ, ШХ4, ШХ20СГ, 20X1 ИГР. № гст уГ:ххеесгру 8192-2002 (комплект УГ75 - УГ80);

?. - ГСО состава стали углеродистой и легированной типов 08кп. 18ЮА. С375Т. 38Х2МЮ4. < Ы?С2.20ХН4ФА, 4ХЗВМФ, 27ХН2МФЛ, № по Госреестру 8193-2002 (комплект РГ24 РОI»

| - ГСО состава стали легированной типов 12Х18Н9Т, 12Х18Н10Т. 17Х18Н9. 12Х18Ш2 I X-Г ♦:•<*r -cpeecipy 4506-92П т 4510-92П (комплект ЛГ32в - ЛГЗбв);

З'Свезеиия о методиках (методах) измерений

' 1етодика измерений приведена в документах «Спектрометр эмиссионный «СПАС-02-. !0О.,ство по эксплуатации» СПА.002.00.000.06 РЭ; «Спектрометр эмиссионный «С’ПАС-02 •>. Тзююг- • ПС 4434-004-54296209-07.

Лист № 5

всего листов 5

Нормативные документы

L ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. О wie технические условия.

2. Технические условия ТУ 4434-003-54296209-07.

Равнейдации по областям применения в сфере государственного регулирования обссне-чвнвя» «.инства измерений

вывемж w работ но оценке соответствия промышленной продукции.металлургачссков) и ма-айиюпрметельного производства и продукции других видов, а также иных объектов уетаяов-леияын аконодательством Российской Федерации обязательным требованиям.

Ж»ш«тыи,

<*A.'Twifcrz

Ши, : ЖЖ. г. Санкт-Петербург, ул. Кронштадтская, д. 8,литер А,

7«ифа» -<S12> 337-5049; Факс - (812) 783-4288, e-mail: : activ(a;westcall.net

1каыж<-е*ш1 жонпгр

ГЖ СИ ФГУП «ВНИИМ им. ДИ.Менделеева»

‘•лра- । «ХЮ5, Ощкт-Петсрбург. Московский пр.. 19,

Тел. 8' J е 251-76-01. факс (812) 713-01-14.

e-mail rihiasvmintra. http:'«o-w.vniim.ru. регистрационный номер 30001-10.
