Спектрометры МФС-12
| Номер в ГРСИ РФ: | РБ 03 09 4425 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "ОКБ СПЕКТР", г. Минск |
Спектрометры МФС-12 (далее спектрометры) предназначены для измерения концентраций (массовых долей) элементов в металлах, сплавах и других материалах на основании градуировочных характеристик, построенных по стандартным образцам по методикам эмиссионного спектрального анализа химического состава, аттестованных в установленном порядке в соответствии с ГОСТ Р 8.563-09 «ГСИ. Методики (методы) измерений».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4425 15 |
| Наименование | Спектрометры МФС-12 |
| Год регистрации | 2015 |
| Номер сертификата | 9692 |
| Дата регистрации | 2015-03-31 |
| Срок действия | 2018-12-09 |
| Получатель сертификата | ЗАО "ОКБ СПЕКТР", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ЗАО "ОКБ СПЕКТР"
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, 20
Контакты: (812) 542-3625/(812) 248-5547
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ и предусмотренных МВИ для работы с данными приборами, допущенными к применению в Республике Беларусь. При использовании в Республике Беларусь МВИ, предусматривающих использование спектрометров, необходимо представлять данные МВИ для признания их действующими на территории Республики Беларусь в соответствии с ПМГ 44-2001. |
| Методика поверки | Поверка проводится по: СПБЕ М2-1000.00 Д1 (2008 г.) для спектрометров, изготовленных до 01.10.2013; СПБЕ.М2-1000.00 Д1 (2013 г.) для спектрометров, изготовленных после 01.10.2013. |
Поверители
Скачать
|
Описание типа РБ 03 09 4425 15 [2010-10-25]
rb-03-09-4425-15_2010-10-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4425 15 [2015-08-05]
rb-03-09-4425-15_2015-08-05.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры МФС-12 (далее спектрометры) предназначены для измерения концентраций (массовых долей) элементов в металлах, сплавах и других материалах на основании градуировочных характеристик, построенных по стандартным образцам по методикам эмиссионного спектрального анализа химического состава, аттестованных в установленном порядке в соответствии с ГОСТ Р 8.563-09 «ГСИ. Методики (методы) измерений».
Описание
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа, использующего зависимость интенсивности спектральных линий от концентрации элемента в пробе и сравнении этих линий с линиями из спектра-основы.
Спектрометры представляют собой полихроматор с вогнутой дифракционной решеткой и многоэлементным приемником излучения, расположенными на круге Роуланда. Для получения потока излучения от плазмы подается электрический разряд между исследуемой пробой и подставным электродом. Излучение от плазмы через входную щель попадает на дифракционную решетку, где происходит разложение оптического излучения в спектр, характеризующий состав пробы, при этом каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от количественного содержания данного элемента в пробе. Излучение аналитических спектральных линий преобразуются ПЗС-линейками в электрические сигналы, пропорциональные концентрации элемента в пробе, и сравниваются с линиями из спектра-основы.
Для определения концентрации элементов в исследуемой пробе в конкретных условиях эксплуатации предварительно должна быть экспериментально определена градуировочная характеристика, отражающая зависимость интенсивности аналитических спектральных линий от содержания элементов в пробе.
Управление работой спектрометров, обработка данных, определение градуировочных характеристик, а также их хранение осуществляется с помощью ЭВМ. Спектрометр может настраиваться на несколько различных аналитических программ. В программах предусмотрены возможности установки времени обжига и времени экспозиции, последовательности опроса каналов и варианты математической обработки аналитических сигналов.
Спектрометры работают под управлением внешнего персонального компьютера типа IBM PC с установленным программным обеспечением.
Общий вид спектрометра приведен на рисунке 1, схема опломбирования на рисунке 2.

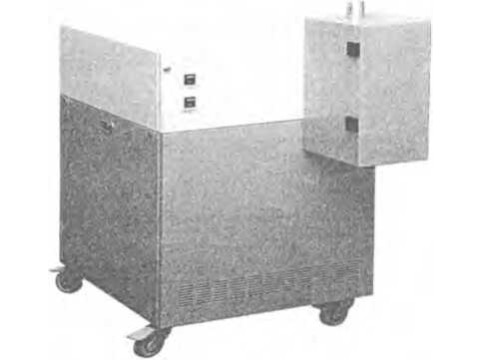

Рисунок 1 - Внешний вид спектрометра МФС-12

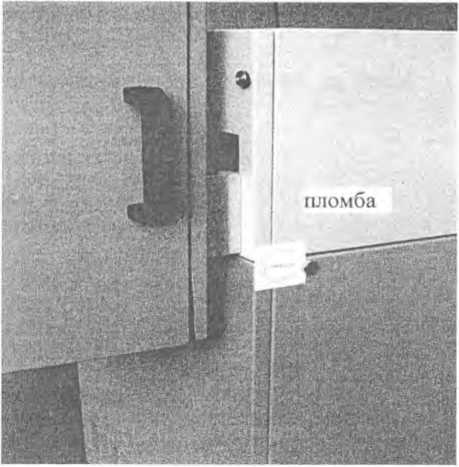

Рисунок 2 - Место пломбировки
Программное обеспечение
ПО предназначено для управления спектрометром в соответствии с режимом работы.
Идентификационные данные программного обеспечения (ПО) представлены в табл. 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
WinCCD |
ccd.dll+DefMfs.clb |
отсутствует |
2E5519D3735A1D10 090243CF8F2F91FA |
md5 |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» для автономного программного обеспечения.
Технические характеристики
Спектральный диапазон измерений, нм
от 190 до 410
Абсолютная погрешность и/или среднее квадратическое отклонение случайной составляющей погрешности измерений концентраций не более значений, указанных в методиках эмиссионного спектрального анализа химического состава на исследуемые материалы
Выделяемый спектральный интервал, нм, не более
0,05
Дрейф относительных интенсивностей излучения
от стабилизированного источника света в течение 2 часов
при экспозиции не менее 20 с, %, не более 1,0
|
СКО относительных интенсивностей излучения от стабилизированного источника, %, не более |
0,3 |
|
Отношение сигнал/фон для линии углерода 193,09 нм, не менее |
3 |
|
Питание: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота, Гц |
50±1 |
|
Потребляемая мощность, кВА, не более |
2,0 |
|
Габаритные размеры, мм, не более |
800x530x950 |
|
Масса, кг, не более |
110 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от 15 до 25 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- относительная влажность окружающего воздуха при 25 °C, % |
до 80 |
|
Средняя наработка на отказ, ч, не менее |
3000 |
Знак утверждения типа
наносится на корпус спектрометра фотохимическим способом и на титульный лист эксплуатационной документации - типографским способом.
Комплектность1. Спектрометр 2. Комплект ЗИП 3. Руководство по эксплуатации 4. Методика поверки 5. Стенд очистки и осушки аргона 6. Руководство по эксплуатации стенда очистки и осушки аргона 7. Руководство оператора по программному обеспечению WinCCD 8. Комплект газовых магистральных линий |
1 шт. 1 шт. 1 экз. 1 экз. 1 шт. 1 экз. 1 экз. 1 шт. |
9. Стандартные образцы*
10. Компьютер с принтером*
*По требованию Заказчика (состав й количество согласовывается при заказе).
Поверка
осуществляется в соответствии с документом СПБЕ.М2-1000.00Д1 «Спектрометр МФС-12.
Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 06.11.2013 г.
Перечень основных средств поверки:
- государственные стандартные образцы металлов или сплавов в соответствии с используемой при эксплуатации методикой выполнения измерений.
Сведения о методах измерений
Сведения о методах измерений приведены в разд. 3 и 4 Руководства по эксплуатации «Спектрометр МФС-12».
Нормативные документы
1. ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн от 0,2 до 20,0 мкм».
2. ТУ 4434-009-23109231 «Спектрометр МФС-12. Технические условия».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
