Фурье-спектрометры инфракрасные модификаций "ИнфраЛЮМ ФТ-02", "ИнфраЛЮМ ФТ-08"

Назначение

Фурье-спектрометры инфракрасные модификаций «ИнфраЛЮМ ФТ-02» и «ИнфраЛЮМ ФТ-08» (в дальнейшем - фурье-спектрометры) предназначены для регистрации спектров поглощения или пропускания образцов, находящихся в различных агрегатных состояниях, в инфракрасной области. При использовании приставок фурье-спектрометры могут также регистрировать спектры диффузного и зеркального отражения и спектры поверхностного поглощения в инфракрасной области.

Описание

Принцип действия фурье-спектрометров основан на измерении интенсивности оптического излучения, прошедшего через кювету с исследуемым образцом, в инфракрасной области спектра.

Основой фурье-спектрометров является интерферометр «Двойной кошачий глаз», в котором при движении светоделителя происходит изменение разности хода между интерферирующими лучами. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр в шкале волновых чисел получается после выполнения обратного преобразования Фурье интерферограммы.

Фурье-спектрометры конструктивно выполнены в виде настольных лабораторных приборов.

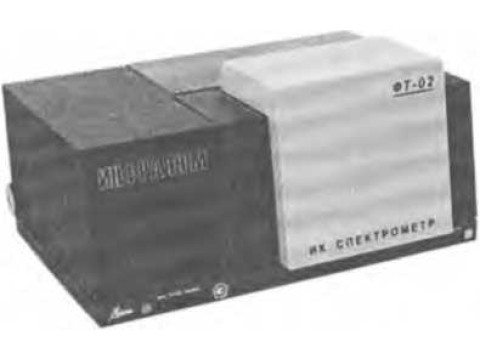

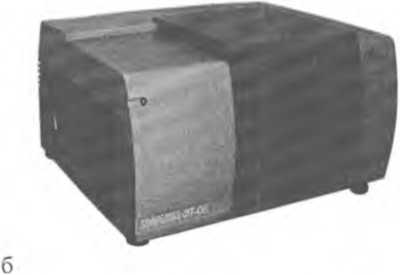

Внешний вид фурье-спектрометров представлен на рис.1.

Фурье-спектрометры выпускаются в следующих модификациях:

«ИнфраЛЮМ ФТ-02» - базовая модификация для качественного и количественного анализа в инфракрасной области;

«ИнфраЛЮМ ФТ-08» - усовершенствованный спектрометр современного эргономичного дизайна, обеспечивающий высокий уровень отношения сигнал/шум.

Программное обеспечение

Фурье-спектрометры оснащены автономным ПО, которое управляет работой фурье спектрометра и отображает, обрабатывает и хранит полученные данные

К метрологически значимой части ПО «СпектраЛЮМ» относится файл SpLumMetro-Module.dll. Метрологически значимая часть ПО выполняет следующие функции:

- сбор и обработка данных, поступающих с фотоприемной системы фурье-спектрометра;

- создание и хранение файлов интерферограмм и файлов спектров;

- сохранение результатов измерений на жестком диске персонального компьютера;

- создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Технические характеристики

Рабочий спектральный диапазон, см'1

- «ИнфраЛЮМ ФТ-02»                                  от 400 до 7500

- «ИнфраЛЮМ ФТ-08»                                  от 400 до 7800

Спектральное разрешение, см’1, не более

Пределы допускаемого значения абсолютной погрешности шкалы

волновых чисел, см'1

Отношение сигнал/шум (среднеквадратический) для волнового числа 2150 см'1, определяемый в интервале ±50 см'1 для разрешения 4 см'1 и времени накопления 60 с, не менее

- «ИнфраЛЮМ ФТ-02»

- «ИнфраЛЮМ ФТ-08»

Пределы отклонения линии 100 %-ного пропускания от номинального значения для волнового числа 2150 см'1, определяемый в интервале ±50 см'1, %

Уровень положительного и отрицательного псевдорассеянного света, вызванного нелинейностью фотоприемной системы, %

Время установления рабочего режима фурье-спектрометров, ч, не более

Время непрерывной работы фурье-спектрометров, ч, не менее Среднее время одного сканирования (частота сканирования 7,14 кГц), с, не более:

- максимальное спектральное разрешение;

- спектральное разрешение 16 см'1

Габаритные размеры, мм, не более

- «ИнфраЛЮМ ФТ-02»

- «ИнфраЛЮМ ФТ-08»

Масса, кг, не более

- «ИнфраЛЮМ ФТ-02»

- «ИнфраЛЮМ ФТ-08»

Питание фурье-спектрометров от сети переменного тока:

- напряжение питания переменного тока, В

- частота, Гц

Потребляемая мощность, В А, не более

Средняя наработка на отказ, ч, не менее

Средний срок службы фурье-спектрометров, лет, не менее

Условия эксплуатации фурье-спектрометров:

- температура окружающего воздуха, °C

- атмосферное давление, кПа

- относительная влажность при температуре 25 °C %, не более

Знак утверждения типа

6 0,8

580x515x295

580x550x340

37

32

(220 ± 22) (50 ±1)

65

2500

5

от 5 до 40 от 84 до 106,7

80

наносится на лицевую панель фурье-спектрометров и/или шильд и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Поверка

осуществляется по документу 015-00-001 МП «Фурье-спектрометры инфракрасные модификаций «ИнфраЛЮМ ФТ-02», «ИнфраЛЮМ ФТ-08» Методика поверки», согласованному ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 02 июля 2009 года.

Основные средства поверки: образец пленки полистирольной марки К толщиной от 50 до 80 мкм (поставляется в комплекте с фурье-спектрометром) по ГОСТ 12998-85.

Сведении о методиках (методах) измерений

ГОСТ 31754-2012  Масла растительные, жиры животные и продукты их переработки.

Методы определения массовой доли трансизомеров жирных кислот

ГОСТ Р 51797-2001 Вода питьевая. Метод определения содержания нефтепродуктов

ГОСТ Р ЕН 14078-2010 Нефтепродукты жидкие. Определение метиловых эфиров жирных кислот (FAME) в средних дистиллятах методом инфракрасной спектроскопии

ФР. 1.31.2011.09381 Методика измерений массовой концентрации нефтепродуктов в пробах природных, питьевых и сточных вод с использованием фурье-спектрометров инфракрасных «ИнфраЛЮМ ФТ»

Нормативные документы

ТУ 4434-015-45549798-2009 «Фурье-спектрометры инфракрасные. Технические условия».

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
