Спектрометры эмиссионные с индуктивно-связанной плазмой серии iCAP 7000
| Номер в ГРСИ РФ: | РБ 03 11 3892 15 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | «Thermo Fisher Scientific», США |
Спектрометры эмиссионные с индуктивно- связанной плазмой серии ЮАР 7000 моделей ЮАР 7200, ЮАР 7400, ЮАР 7600 (далее - спектрометры) предназначены для определения содержания различных элементов в образцах в нефтехимической, химической, пищевой и полупроводниковой отраслях промышленности, при мониторинге окружающей среды, анализе почв и металлов, клинической диагностике и т.д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3892 15 |
| Наименование | Спектрометры эмиссионные с индуктивно-связанной плазмой серии iCAP 7000 |
| Год регистрации | 2015 |
| Номер сертификата | 9588 |
| Дата регистрации | 2015-01-29 |
| Срок действия | 2020-01-29 |
| Получатель сертификата | фирма "Thermo Fisher Scientific", Соединенные Штаты (US), Китай (CN) |
Производитель / Заявитель
фирма "Thermo Fisher Scientific"
Адрес: 5225 Verona Road, Madison, W1 53711-4495
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Спектрометры метрологически обеспечены в Республике Беларусь с применением ГСО состава растворов ионов химических элементов, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП.1866-2008 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 11 3892 15 [2015-08-28]
rb-03-11-3892-15_2015-08-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3892 15 [2009-05-13]
rb-03-11-3892-15_2009-05-13.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры эмиссионные с индуктивно- связанной плазмой серии ЮАР 7000 моделей ЮАР 7200, ЮАР 7400, ЮАР 7600 (далее - спектрометры) предназначены для определения содержания различных элементов в образцах в нефтехимической, химической, пищевой и полупроводниковой отраслях промышленности, при мониторинге окружающей среды, анализе почв и металлов, клинической диагностике и т.д.
Область применения - аналитические лаборатории промышленных предприятий и научно-исследовательских институтов.
Описание
Принцип действия спектрометров основан на спектральном анализе оптического эмиссионного излучения элементов пробы в аргоновой плазме, возбуждаемой высокочастотным разрядом. Схема наблюдения плазмы радиальная при вертикальном расположении факела плазмы и аксиальная при горизонтальном расположении факела плазмы. Применена оптическая схема Эшелле с дифракционной решеткой 52,91 штрих/мм.
Спектрометры выполнены в стационарном исполнении с отдельно размещенным компьютером и состоят из следующих частей:
- источник возбуждения спектра, состоящий из плазменной горелки, распылителя, индуктора, перистальтического насоса и твердотельного полупроводникового генератора (27,12 МГц), предназначенного для возбуждения и поддержания плазмы и ввода в нее жидкой пробы;
- спектральный блок, предназначенный для формирования спектра эмиссионного оптического излучения;
- система управления на основе IBM- совместимого компьютера, предназначенная для управления спектрометром, включая процессы измерения, сбора и обработки информации, программное обеспечение фирмы - iTEVA.
Схема с указанием места нанесения знака поверки приведена в Приложении^'|Опй$анию типа.

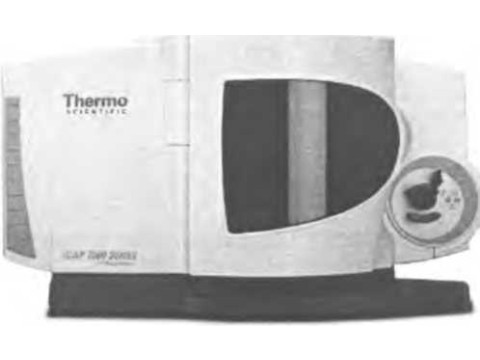

Внешний вид спектрометров представлен на рисунке 1.
Рисунок 1 - Внешний вид спектрометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров представлены в таблицах 1-2.
Таблица 1
ия элементов
>i
|
Элемент |
Длина волны (нм) |
Предел обнаружения мкг/дм' (ppb) | |
|
Серебро |
Ag |
328,0 |
2.46 |
|
Алюминий |
Al |
309,3 |
1,51 |
|
Мышьяк |
As |
189,0 |
4,74 |
|
Барий |
Ba |
465,0 |
0,07 |
|
Бериллий |
Be |
313,1 |
0,07 |
|
Кальций |
Ca |
393,0 |
о,оа=^==^ |
|
Кадмий |
Cd |
214,4 | |
|
Хром |
Cr |
205,6 |
//0/85 lib \\\ |
5
сю /
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, нм |
от 166 до 847 |
|
Фокусное расстояние, м |
0,383 |
|
Спектральное разрешение, нм. не более |
7 (на длине волны 200 нм) |
|
ОСКО результатов измерения содержания элементов при концентрации элементов не менее 100 IDL, %, не более |
2 |
|
Габаритные размеры, мм. не более |
850 х 590 х 740 |
|
Масса, кг, не более |
85 |
|
Потребляемая мощность, кВ А, не более |
4 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C -диапазон значений атмосферного давления, кПа - диапазон значений относительной влажности, % - номинальное напряжение питания. В - номинальная частота питания, Гц |
от 15 °C до 25 от 84 до 106 от 30 до 80 при 25 °C 230 50 |
Таблица 2 -
|
Кобальт |
Со |
228,6 |
1,16 |
|
Медь |
Си |
324,7 |
2,36 |
|
Железо |
Fe |
259,9 |
0,80 |
|
Ртуть |
Hg |
184,9 |
1,10 |
|
Калий |
К |
766,4 |
5,10 |
|
Литий |
Li |
670,7 |
0,83 |
|
Магний |
Mg |
279,5 |
0,04 |
|
Марганец |
Мп |
257,6 |
0,21 |
|
Молибден |
Mo |
202,0 |
1,H |
|
Натрий |
Na |
589,5 |
1,80 |
|
Никель |
Ni |
231,6 |
2,29 |
|
Фосфор |
P |
177,4 |
5,66 |
|
Свинец |
Pb |
220,3 |
4,50 |
|
Сера |
s |
180,7 |
2,22 |
|
Сурьма |
Sb |
206,8 |
9,36 |
|
Селен |
Se |
196,0 |
7,36 |
|
Олово |
Sn |
189,9 |
1,57 |
|
Стронций |
Sr |
407,0 |
0,04 |
|
Титан |
Ti |
336,1 |
0,58 |
|
Ванадий |
V |
309,3 |
0,80 |
|
Цинк |
Zn |
213,9 |
0,60 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.
Комплектность
В комплект поставки спектрометра входит:
1 Спектрометр;
2 Программное обеспечение iTEVA на CD-диске;
3 Стандартная комплектация системы ввода проб (концентрический стеклянный распылитель, стеклянная распылительная камера циклонного типа, съемный факел, инжекторы на 1,5 и 2 мм);
4 Комплект расходных материалов и запасных частей (по заказу);
5 Руководство по эксплуатации;
6 Руководство по эксплуатации программного обеспечения;
7 Методика поверки МП.МН 1866-2008.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Thermo Fisher Scientific», Соединенные Штаты, Китай;
МРБ МП. 1866-2008 «Спектрометры эмиссионные с индуктивно-связанной плазмой серий iCAP 6000, iCAP 7000».
Заключение
Спектрометры эмиссионные с индуктивно-связанной плазмой серии iCAP 7000 соответствуют технической документации фирмы «Thermo Fisher Scientific», Соединенные Штаты, Китай.
Межповерочный интервал - не более 12 месяцев (для спектрометров, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
