Преобразователи термоэлектрические ТП-S, ТП-В

Назначение

Преобразователи термоэлектрические ТП-S, ТП-В (в дальнейшем термопреобразователи или ТП) обшепромышленного применения с платинородий-платиновыми и платинородий-платинородиевыми термоэлектродами, предназначены для измерений температуры жидких и газообразных химически неагрессивных сред, а также агрессивных сред, не разрушающих материал защитной арматуры или чехла.

Отдельные исполнения термопреобразователей могут использоваться для измерения температуры жидких высокотемпературных сред и для измерения температуры расплава металлов, солей и стекла.

Описание

Принцип работы термопреобразователей основан на преобразовании температуры в термоэлектродвижущую силу термопары при наличии разности температур между ее свободными концами и рабочим спаем.

Термопреобразователи состоят из чувствительного элемента, защитной арматуры и контактной головки.

В зависимости от типа НСХ применяемой термопары термопреобразователи изготавливаются следующих моделей;

ТП-S -с термоэлектродами платина-10% родий/платина с НСХ типа S;

ТП-В -с термоэлектродами платина-30% родий /платина-6% родий с НСХ типа В.

Чувствительные элементы изготовлены из проволочных термоэлектронов или термопарного кабеля е минеральной изоляцией в металлической оболочке. Термоэлектроды термопар помешены в двухканальную корундовую трубку .

'Гермопреобразователи изготавливаются с металлической арматурой. с керамическим чехлом или в бескорпусном исполнении.

Защитный цилиндрический чехол термопреобразователей двойной, внутренний чехол изготавливается из высокочистой оксидной керамики (АЬОз 95%); защитная арматура и наружный чехол изготавливаются из следующих материалов: жаростойкий сплав ХН45Ю; жаростойкая сталь 20Х23Н18; молибден; керамика из карбида кремния (SiC); керамика из нитрида кремния (S13N4); высокочистая керамика из оксида алюминия (АЬОз); мулитокремнеземная керамика марки МКР; керамика из оксида алюминия марки KTBIL

Металлическая контактная головка предназначена для подключения термопреобразователя с одним или двумя рабочими спаями к измерительной цепи.

Некоторые исполнения термопреобразователей имеют составные чехлы, рабочая часть которых выполнена из более жаростойкой стали или сплава. Наружные керамические чехлы частично армированы снаружи стальной трубой, а место соединения керамического чехла и металлического заделывается высокотемпературной замазкой.

Копия верна

Ди^/ор ООО "ОТК"

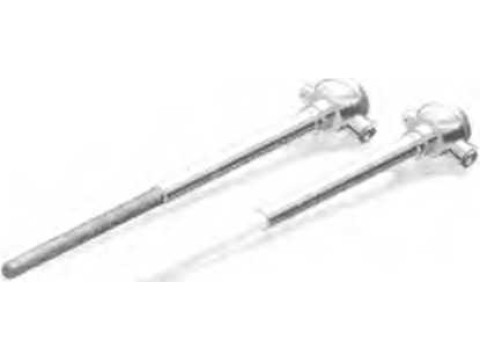

Фотографии общего вида термопреобразова гелей ТП-S. ТП-В представлены на рисунках 1,2. 3.

Рисунок 1 -Бескорпусные гермопреобразователи

Рисунок 2 -

Гермой реоб ра зова те л и типа

ГН-S и ТП-В в металлических

Рисунок 3 -

1ермо преобразователи типа TI1-S и 11 I-В в керамических чехлах

Vlci po.ioi мческне и технические характеристики

Диапазон рабочих температур, пределы допускаемых отклонений ТЭДС от НСХ. юрмопреобразовагелей в температурном эквиваленте в зависимости от класса допхека и типа НСХ (по ГОСТ Р 8.585-2001) приведены в таблице 1.

Габлпца 1

Показатель тепловой инерции терм о преобразователей в защитной арматуре, с ............... от Ю до 240 (в зависимости от исполнения)

................от 320 до 10000

..............от 250 то 10000 .4; 12/20: 16/20: 20/32; 25.32

от 0,016 до 4.3

Длина монтажной части гермопреобразователей, мм: .. Длина погружаемой части термопреобратоватёлей, м,м: Диаметр наружной части, мм: Масса, кг:.....,................ ..

ия верна

Ьр ООО"ОТК'

Наработка термопреобразователей на отказ не менее 6000 ч при работе на номинальной температуре, равной 83% от значения верхнего предела диапазона рабочих температур термопреобразователя.

Климатическое исполнение термопреобразователей УХЛ2 по ГОСТ 15150-69.

По защите от .воздействия пыли и воды термопреобразователи соответствуют исполнению IP54 по ГОСТ 14254-96.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации на термопреобразователи типографским способом.

Комплектность

В комплект' поставки' ТП входят:

Гермопреобразователь - 1 шт.

Руководство по эксплуатации - I экз. (на партию 50 термопреобразователей или меньшее количество при отправке в один адрес).

Паспор т - 1 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСП. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

- эталонные 1, 2, 3~го разрядов ТП типа НПО в диапазоне температур от плюс 300 до плюс 1200 °C;

- эталонные 2-го разряда ТП типа ПРО в диапазоне температур от плюс 600 до плюс 1600 °C

- термометр сопротивдения ЭТС-JOO эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °C до плюс 660 °C:

- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10"4 41+1) мкВ, где IJ '--измеряемое напряжение, мВ; сопротивления ±(1O'5-R+5*1O’4). где R - измеряемое сопротивление, Ом;

- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °C;

- горизонтальная трубчатая печь сопротивления типа М.ТП-2М. с диапазоном температур от плюс 300 до плюс 1100 °C.

- электрическая печь для градуировки термопар С0,1-1750. 1Ф

I[римечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

].....ОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики

преобразования.                                        у .

ТУ 4211-001-14035255-03 «Преобразователи термоэлектрические TTI-S; ТП-В. Технические условия»                         :        %%■«

ГОСТ’ 8.558-2009 ГСИ. Государственная поверочная.тежемд ■ для средств измерений температуры.                                                 "''' 1'.......%

ГОСТ 8.338-2002. ГСИ. Преобразователи ■гермоэлектрические./Шй'одика поверки.

Пип№ПИЯ веРНа

"ОТК-

Л.Я.Упанорс-..,^

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

- - при выполнении работ по оценке соответствия промышленной продукции и продукций других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
