Уровнемеры поплавковые ДУУ10

Назначение

Уровнемеры поплавковые ДУУ10 (далее - уровнемеры) предназначены для автоматического измерения уровня различных жидких продуктов, уровней раздела несмешиваемых жидкостей, температуры, давления, вычисления объема с помощью градуировочных таблиц при улетно-расчетных и технологических операциях.

Описание

Уровнемеры состоят из чувствительного элемента (ЧЭ), поплавков измерения уровня (уровня раздела), донного поплавка (для уровнемеров с базой измерения - дно) и первичного преобразователя (ПП), включающего пьезоэлемент.

Измерение уровня продукта основано на измерении уровнемерами времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего по ЧЭ, в проволоке под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется пьезоэлементом, закрепленным на ней. Так же. возникает импульс упругой деформации, отраженный от нижнего конца ЧЭ уровнемера и принимаемый пьезоэлементом.

Уровнемеры измеряют время, прошедшее с момента формирования импульса тока до момента приема импульсов упругой деформации, принятых и преобразованных пьезоэлементом. Это позволяет вычислить расстояние до местоположения поплавка, определяемого положением уровня жидкости. Уровнемеры могут иметь до трех поплавков и, соответственно, измерять до трех уровней и уровней раздела сред.

Для измерения температуры на нижнем конце ЧЭ расположен цифровой интегральный термометр. Измерение давления в резервуаре осуществляется с помощью ячейки измерения давления, установленной в уровнемер с каналом измерения давления.

Уровнемеры имеют 2 исполнения: базой измерения уровня является либо крыша, либо дно резервуара. Связь уровнемеров с ведущим HART-устройством осуществляется с помощью двухпроводного'НART-совместимого кабеля с наружным диаметром не более 9 мм, через который подается питание уровнемеров.

Структура условного обозначения уровнемера

ДУУ10 - X

--- Предельное избыточное рабочее давление

О - 0,15 МПа;

1 - 2,00 МПа;

2 - другое.

---- Наличие защитной крышки: 0 - без крышки;

1 - с крышкой;

2 - с крышкой клавиатуры.

Количество кабельных вводов:

I - один ввод:

2 - два ввода.

Наличие индикации и протокол:

00 - без индикации с HART-протоколом;

01 - без индикации с протоколом «Альбатрос»;

10-е индикацией и HART-протоколом (температура окружающей среды выше минус 40 °C);

11 - с индикацией и протоколом «Альбатрос» (температура окружающей среды выше минус 40 °C).

База измерения:

О - крыша;

1 - дно.

----- Диапазон изменения температуры контролируемой среды:

0 - от минус 45 °C до +85 °C;

1 - от минус 45 °C до +120 °C для жестких ЧЭ или от минус 45 °C до -100 °C для гибких ЧЭ.

■      1------ Длина ЧЭ уровнемера (от 1 м до 25 м).

।

'----- Исполнение по погрешности:

- -3 .мм:

1 - -1 мм с HART-протоколом:

- .=.0,7 мм с протоколом «Альбатрос» и дли нои ЧЭ свыше 4 :+

- =0,5 мм с протоколом «Альбатрос» и длиной ЧЭ до 4 м.

Номер разработки:

02 - жесткий ЧЭ. измерение уровня и температуры:

04 - жесткий ЧЭ, измерение уровня, уровня раздела и температуре::

06 - жесткий ЧЭ, измерение уровня, температуры, давления;

08 - жесткий ЧЭ. измерение уровня, уровня раздела, температуры и давления;

10 - гибкий ЧЭ. измерение уровня и температуры;

12 - гибкий ЧЭ. измерение уровня, уровня раздела и температуры:

Программное обеспечение

Программное обеспечение (ПО) является встроенным программным обеспечением и является метрологически значимым. ПО предназначено для обработки измерительной информации (индикации результатов измерений на индикаторе уровнемера, формирования параметров выходных сигналов, проведения диагностики) и передачи данных.

Номер версии ПО. а также вычисленное значение цифрового идентификатора ПО выводятся на индикаторы уровнемера, а также доступны для чтения с ЭВМ верхнего уровня. Для контроля работы уровнемера проводится самодиагностика. Для зашиты от несанкционированного доступа к ПО доступ к настройкам уровнемера ограничен паролями и пломбами.

Функционирование уровнемеров при использовании для передачи данных HART-протокола обеспечивается при величине постоянной времени RC соединительного кабеля между уровнемерами и ведущими НART-устройствами (HART-коммуникаторами. HART-модсмами) не более 65 мкс с учетом величины нагрузочного резистора (230 Om<R<500 Ом). Обмен информацией уровнемеров с ведущим HART-устройством ведется последовательным кодом в асинхронном полудуплексном режиме по протоколу HART версии 5. Скорость передачи составляет 1200бит/с. Внешний модуль интерфейса (МИ7) обеспечивает подключение уровнемера к ПК по стандартному USB-интерфейсу (только вне взрывоопасной зоны). С помощью коммуникационной программы HyperTerminal, входящей в стандартный набор программ ОС Windows, через МИ7 возможно отображение на экране ПК измеренных и рассчитанных уровнемером величин, а также ввод таблиц калибровки и настроечных параметров уровнемера.

Класс защиты ПО уровнемеров от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

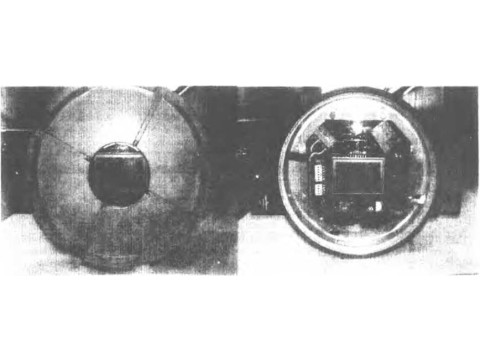

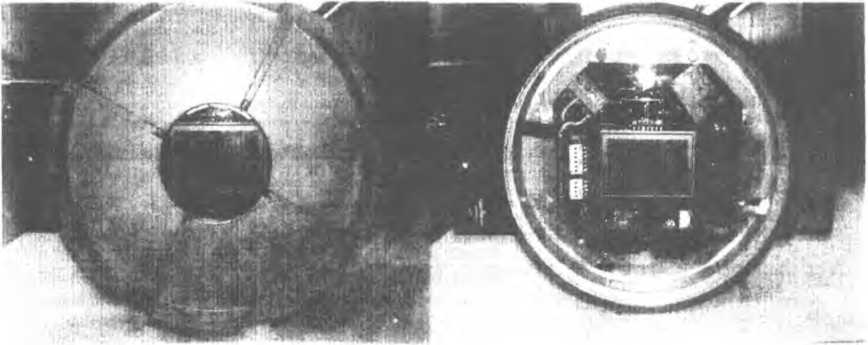

Фотографии обще; о вида

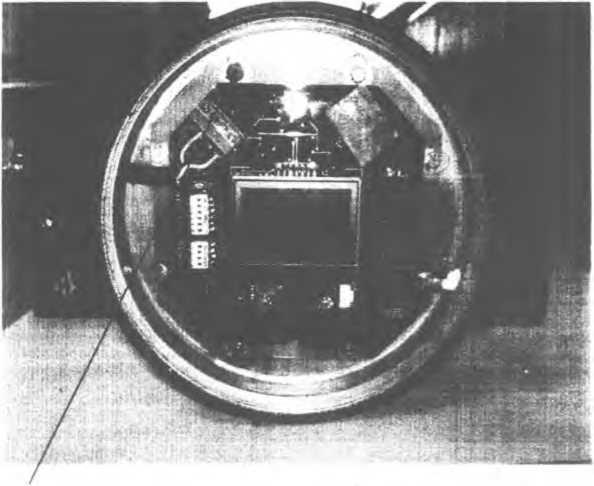

Фотография места пломбировки уровнемера

Место пломбировки

Технические характеристики

Диапазон измерений уровня, мм_______________

Диапазон измерений температуры. °C

Диапазон измерений избыточного давления. МПа

Пределы допускаемой основной абсолютной погрешности измерений уровня, мм'

для исполнения 1 с протоколом «Альбатрос»:

-длиной ЧЭ до 4000 мм;

| -длиной ЧЭ свыше 4000 мм:

для исполнения 1 с HART- протоколом:

для исполнения 0

Пределы допускаемой приведенной погрешности измерений избы точного давления, (для уровнемеров, имеющих кана! ' измерения давления). %

________Таблица!

200 .. . 25000

-45 . . .4120

±0,5

±0.7

±1.5

Продолжение таблицы 1

Знак утверждения типа

наносится на лицевую панель уровнемера и на титульные листы эксплуатационной документации.

Комплектность

Поверка

осуществляется по документу У НКР. 407631.005 МП «Уровнемеры поплавковые ДУУ10.

Методика поверки», утвержденной ФГУ1 I «ВНИИМС» в 2013 г.

основное поверочное ооопчдованле:

-калибратот тпектл,',-:емп'л лтдэд              утл: ' тупости т.-б .

illi: 5 JJ3*-.'J Л НЧ.О . - Ч' сП сССи; . .••Ч.Т.ЧнТЧ i ■. с, . т у; у/ и ДО            с. ' с.. 'С с'. ■ У-■ ■ - ’-Т j'

- стан ССНШТ'ТС с С ' т ! -.13 - с б Ji '1Д И : ' а ' 3 : ' С ТСС 'у .у I -' уд .у,л У.Оо М JH

-лупа типа ЛИ с увеличением 1 Ох по ГОСТ 25706-83;

-манометр избыточного давления грузопоршневой МП-60 класса точности 0,02 ГОСТ 8291-83;

-температурная испытательная камера «Feutron Klimasimulation GmbH» тип 3416/16, диапазон воспроизводимых температур от минус 70 до +180 °C;

-термометр лабораторный электронный ЛТ-300 ТУ 4211-041-44229117-2005, диапазон измеряемых температур от минус 50 до +300 °C, пределы допускаемой абсолютной погрешности в диапазоне температур от минус 50 до +199,9 °C - ±0,05 °C.

Сведения о методах измерений

изложены в документе УНКР.407631.005 РЭ «Уровнемеры поплавковые ДУУ10. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2. ГОСТР 8.654-2009 «ГСП. Требования к программному обеспечению средств измерений. Основные положения».

З. ТУ 4214-037-29421521-11 «Уровнемеры поплавковые ДУУ 10. Технические условия»

Рекомендации к применению

осуществление торговли и товарообменных операций
