Преобразователи термоэлектрические ТП-К, ТП-N, ТП-L
Номер в ГРСИ РФ: | РБ 03 10 5627 15 |
---|---|
Раздел: | Средства измерений температурных и теплофизических величин [10] |
Производитель / заявитель: | ООО "Обнинская термоэлектрическая компания" (ОТК), г. Обнинск, Калужская обл. |
Описание типа РБ 03 10 5627 15 [2015-04-30]
rb-03-10-5627-15_2015-04-30.pdf
|
Скачать |
Преобразователи термоэлектрические ТП-К, ТП-N, ТП-L (в дальнейшем -термопреобразователи или ТП) общепромышленного применения с хромель-алюмелевыми, нихросил-нисиловыми и хромель-копелевыми термоэлектродами предназначены для измерений температуры газообразных, жидких и сыпучих сред, твердых тел, неагрессивных к материалу оболочек или защитных чехлов термопреобразователей, а также агрессивных сред, не разрушающих материал оболочки или защитного чехла. Отдельные исполнения термопреобразователей могут использоваться для измерения температуры движущихся жидких и газообразных сред при указанных предельных скоростях потока.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 10 5627 15 |
Наименование | Преобразователи термоэлектрические ТП-К, ТП-N, ТП-L |
Год регистрации | 2015 |
Номер сертификата | 9593 |
Дата регистрации | 2015-01-29 |
Срок действия | 2019-03-28 |
Получатель сертификата | ООО "Обнинская термоэлектрическая компания", г. Обнинск Калужской обл., Россия (RU) |
Производитель / Заявитель
ООО "Обнинская термоэлектрическая компания"
Адрес: 119361. г. Москва, ул. Озерная, д.46
Контакты: Тел ./факс: (495)437-55-77 / 437-56-66, Е-maii: office@vniims.ru, www.vniims.ru
Поверка
Межповерочный интервал / Периодичность поверки | 24 мес. |
Методика поверки | Поверка проводится по ГОСТ 8.338-2002. |
Признание поверки | Первичная при выпуске из производства: Калужский ЦСМ (номер реестра - №033, шифр поверительного клейма - БУ)(НТК №01-15). |
Поверители
Скачать
Описание типа РБ 03 10 5627 15 [2015-04-30]
rb-03-10-5627-15_2015-04-30.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические ТП-К, ТП-N, ТП-L (в дальнейшем -термопреобразователи или ТП) общепромышленного применения с хромель-алюмелевыми, нихросил-нисиловыми и хромель-копелевыми термоэлектродами предназначены для измерений температуры газообразных, жидких и сыпучих сред, твердых тел, неагрессивных к материалу оболочек или защитных чехлов термопреобразователей, а также агрессивных сред, не разрушающих материал оболочки или защитного чехла. Отдельные исполнения термопреобразователей могут использоваться для измерения температуры движущихся жидких и газообразных сред при указанных предельных скоростях потока.
Описание
Принцип работы термопреобразователей основан на преобразовании температуры в термоэлектродвижущую силу термопары при наличии разности температур между ее свободными концами и рабочим спаем.
Термопреобразователи состоят из чувствительного элемента, защитной арматуры и контактной головки. Чувствительные элементы изготовлены из проволочных термоэлектродов или термопарного кабеля с минеральной изоляцией в металлической оболочке. Термоэлектроды термопар помещены в две одноканальные или в одну двухканальную керамические трубки. Металлическая контактная головка предназначена для подключения термопреобразователей с одним или двумя рабочими спаями к измерительной цепи.
В зависимости от типа НСХ применяемой термопары термопреобразователи изготавливаются следующих моделей:
ТП-К - термопреобразователь хромель-алюмелевый (термопара с НСХ типа К);
ТП-N - термопреобразователь нихросил-нисиловый (термопара с НСХ типа N);
ТП-L - термопреобразователь хромель-копелевый (термопара с НСХ типа L).
Термопреобразователи изготавливаются с металлической арматурой, с керамическим чехлом или в бескорпусном исполнении.
Защитная арматура и чехлы термопреобразователей изготавливается из следующих материалов: жаростойкий сплав ХН45Ю; сплав Инконель 600; сталь 20Х23Н18Н; сталь типа 12Х18Н10Т; сталь типа 10Х17Н13М2Т; кварцевая керамика из оксида кремния (SiOi); керамика из карбида кремния (Si С); керамика из нитрида кремния (SijN^; высокочистая керамика из оксида алюминия (AI2O3); керамика из оксида алюминия (AI2O3) марки КТВП; мулитокремнеземная керамика марки МКР.
Монтаж термопреобразователей осуществляется с помощью подвижных или неподвижных штуцеров.
Лист № 2
Всего листов 4

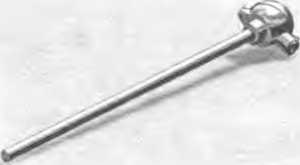

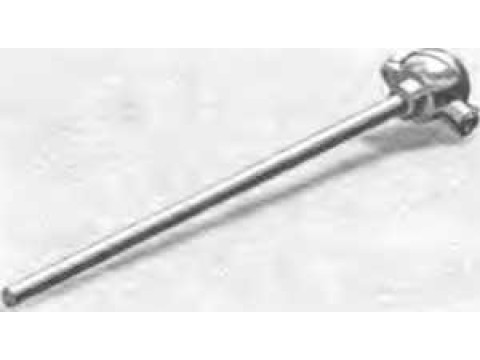

Фотографии общего вида термопреобразователей ТП-К, ТП-N, ТП-L представлены на рисунках 1, 2, 3, 4.

Рисунок 1 - бескорпусные термопреобразователи типа ТП-К; ТП-N и ТП-L.

Рисунок 2 - Кабельные термопреобразователи типа ТП-К; ТП-N и ТП-L.

Рисунок 3 - Термопреобразователи типа ТП-К; ТП-N и ТП-L в металлических чехлах.

Рисунок 4 - Термопреобразователи типа ТП-К; ТП-N и ТП-L в
керамических чехлах.
Технические характеристики
Диапазон рабочих температур, пределы допускаемых отклонений ТЭДС от НСХ. термопрсобразователей в температурном эквиваленте в зависимости от класса допуска и типа НСХ (по ГОСТ Р 8.585-2001) приведены в таблице 1.
Таблица 1
Условное обозначение типаТП |
Условное обозначение НСХ |
Класс допуска |
Диапазон рабочих температур, °C |
Пределы допускаемых отклонений от НСХ, °C |
ТП-К |
К |
1 |
от 0 до 375 |
± 1,5 |
св. 375 до 1100 |
± 0,004-t | |||
2 |
от 0 до 333 |
±2,5 | ||
св. 333 до 1100 |
± 0,0075-t | |||
ТП-N |
N |
1 |
от 0 до 375 |
± L5 |
св. 375 до 1100 |
± 0,004-t | |||
2 |
от 0 до 333 |
±2,5 | ||
св. 333 до 1100 |
± 0,0075-t | |||
ТП-L |
L |
2 |
от 0 до 360 |
±2,5 |
св. 360 до 600 |
± (0,7+0,005-t) |
Примечания:
Значения максимальной температуры указаны при отсутствии механических нагрузок.
Лист № 3
Всего листов 4
Для исполнений термопреобразователей ТП-N с защитным чехлом из жаростойкого сплава ХН45Ю допускается максимальная рабочая температура до 1200 °C.
Показатель тепловой инерции термопреобразователей не более значений, приведенных в таблице 2.
Таблица 2
Вид рабочего спая |
Показатель тепловой инерции, с (для различных значений диаметра рабочей части ТП) | |||||
3,0 |
4,0 |
4,5 |
5,0 |
В чехлах | ||
10 |
20 | |||||
Изолированный от оболочки |
2,5 |
4,0 |
5,0 |
6,0 |
120,0 |
180,0 |
Неизолированный от оболочки |
2.0 |
3,0 |
3,5 |
5,0 |
80,0 |
120,0 |
Длина монтажной части термопреобразователей, мм:
- для кабельных термопреобразователей......................................от 250 до 100000;
- для термопреобразователей в металлических чехлах.....................от 120 до 3150;
- для термопреобразователей в керамических чехлах.......................от 500 до 2000;
Длина погружаемой части термопреобразователей, мм:..................не менее 110.
Диаметр наружной части, мм:..........2x6; 7 (термопреобразователь в бескорпусном
исполнении); 3; 4; 4,5; 5 (термопреобразователь кабельного типа); 10; 20 (термопреобразователь стержневого типа); 8/10; 12/20; 22/32; 25/32 (термопреобразователь с наружной частью переменного диаметра).
Масса, кг:.................................................................................от 0,012 до 3,0
Наработка термопреобразователей на отказ не менее 50000 ч, 25000 ч для термопреобразователей без защитных чехлов при работе на номинальной температуре, равной 75% от значения верхнего предела диапазона рабочих температур термопреобразователя.
Климатическое исполнение термопреобразователей УХЛ2 или УХЛЗ по ГОСТ 15150-69.
По защите от воздействия пыли и воды термопреобразователи соответствуют исполнению IP55 по ГОСТ 14254-96.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
В комплект поставки ТП входят:
Термопреобразователь - 1 шт.
Штуцер передвижной - 1 шт.
Руководство по эксплуатации - 1 экз. (на партию 50 термопреобразователей или меньшее количество при отправке в один адрес).
Паспорт - 1 экз.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСП. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °C;
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 до плюс 660 °C;
1№>пия верна
ДипвиггорООО "ОТК"
Лист № 4
Всего листов 4
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(104 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10'5-R+5-10'4), где R - измеряемое сопротивление, Ом;
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °C;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °C.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Нормативные документы
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСП. Термопары. Номинальные статистические характеристики преобразования.
ТУ 4211-002-14035255-03 «Преобразователи термоэлектрические ТП-К, ТП-N, ТП-L». Технические условия.
ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002. ГСП. Преобразователи термоэлектрические. Методика поверки.
Рекомендации к применению
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
