Весы платформенные электронные ВБ

Назначение

Весы платформенные электронные ВБ (далее - весы) предназначены для статического измерения массы грузов, размещаемых на поддонах, а так же любых других, размеры и конструктивные особенности которых позволяют установить их на грузоприемную платформу, а масса не превышает максимальной нагрузки весов

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе весоизмерительного преобразователя, блока обработки аналоговых сигналов или самого датчика. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-232C, RS-485 или 4-20 мА (опции) может быть передана на внешние устройства (ПК и т.п.).

Конструктивно весы состоят из грузоприемной платформы и весоизмерительного преобразователя.

Грузоприемная платформа весов имеет «П»-образную форму. Для удобства перемещения грузоприемной платформы на ней имеются ручка и два катка на торцах балок. Весоизмерительный преобразователь может быть расположен в непосредственной близости от грузоприемной платформы на обычной стойке, стойке с аккумуляторным отсеком или крепиться в любом другом месте.

В весах применяются датчики весоизмерительные Н (Государственный реестр № 53636-13) и преобразователи весоизмерительные ТВ, производства ЗАО «Весоизмерительная компания «Тензо-М».

Управление весами осуществляется с клавиатуры преобразователя.

Внешний вид весов представлен на рисунке 1.

Весы выпускаются четырех модификаций, отличающихся метрологическими характеристиками и имеют обозначение ВБ-H-Z, где:

/ВБ - обозначение типов весов;

Н - максимальная нагрузка в тоннах,

Z - исполнение (1 или 2 в зависимости от действительной цены деления и цены поверочного деления).

Программное обеспечение весов позволяет выполнять следующие функции:

- полуавтоматическая установка нуля;

- сигнализация о перегрузке;

- выборка массы тары;

- компенсация массы тары;

- просмотр фискальной памяти и контроль «электронного клейма».

Маркировка весов выполнена в виде таблички, закрепленной на грузоприемной платформе и на которую нанесены следующие данные:

- наименование предприятия-изготовителя;

- обозначение весов в виде ВБ-H-Z;

- заводской номер;

- класс точности весов по ГОСТ OIML R 76-1-2011 в виде римской цифры III в овальном кружке;

- значение максимальной нагрузки в виде Мах=......;

- значение минимальной нагрузки в виде Min=

- действительная цена деления и поверочное деление в виде d=e=

- значение диапазона компенсации массы тары в виде +Т=

- год выпуска;

- знак утверждения типа.

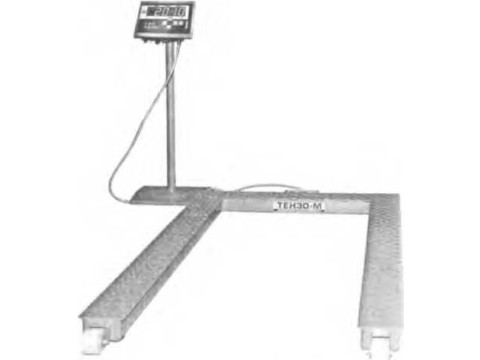

Рисунок 1 - Внешний вид весов ВБ с преобразователем на стойке.

Программное обеспечение

Программное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО или в ПК. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя, на экране монитора при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации весов. Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».

Идентификационные данные ПО приведены в таблице 1:

Таблица 1

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ................................................ средний (III)

Максимальная и минимальная нагрузки, действительная цена деления и поверочный интервал, пределы допускаемой абсолютной погрешности тре в зависимости от модификаций весов приведены в таблице 2.

Таблица 2

* Примечания:

- После выборки массы тары пределы допускаемой абсолютной погрешности обеспечиваются в указанных интервалах для массы «брутто»,

- Пределы допускаемой абсолютной погрешности в эксплуатации должны соответствовать

удвоенным значениям, указанным в таблице.

Диапазон выборки массы тары, % от Мах

Диапазон компенсации массы тары, % от Мах

Порог чувствительности, в поверочных делениях е

Время прогрева весов до рабочего состояния, не более, мин

Масса весов, кг, не более

Габаритные размеры, мм, не более: - длина

- ширина

- высота

Электрическое питание универсальное: от аккумулятора постоянного тока с параметрами:

- напряжение, В..................................................................... от 10,8 до 13,2

- потребляемая мощность, не более, В-А

от сети переменного тока с параметрами:

- напряжение, В....................................................................... от 187 до 242

- частота, Гц............................................................................... от 49 до 51

- потребляемая мощность, не более, В-А

Диапазон температуры, (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °C............... от минус 10 до +40

Знак утверждения типа

Наносится типографским способом на титульный лист эксплуатационной документации, а так же на маркировочную табличку, расположенную на грузоприемной платформе.

Комплектность

Комплектность поставки соответствует перечню, указанному в таблице 3. Таблица 3

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» и разделом «Поверка» паспорта весов 4274-083-18217119-2009 ПС.

Основные средства поверки: гири класса точности Mi по ГОСТ OIML R 111-1-2009.

Идентификационные данные и способ идентификации программного обеспечения представлены в паспорте в разделе 8 «Поверка».

Сведения о методах измерений

Раздел 7 «Заметки по эксплуатации» паспорта ПС 4274-083-18217119-2009.

Нормативные документы

1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2. Технические условия 4274-083-18217119-2009 «Весы платформенные электронные ВБ».

Рекомендации к применению

осуществление торговли, выполнение работ по расфасовке товаров.
