Установки измерительные для проверки датчиков вибрации HI 803

Номер в ГРСИ РФ: РБ 03 06 5113 13
Раздел: Средства измерений параметров движения и вибрации [6]
Категория: Датчики вибрации
Производитель / заявитель: "HARDY instruments USA", США
Скачать
Описание типа РБ 03 06 5113 13 [2013-06-24]
rb-03-06-5113-13_2013-06-24.pdf
Скачать
Нет данных о поставщике

Установки измерительные для проверки датчиков вибрации HI 803 (далее - установки) предназначены для воспроизведения механических колебаний синусоидальной формы при поверке (калибровке), испытаниях виброизмерительной аппаратуры.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 06 5113 13
Наименование Установки измерительные для проверки датчиков вибрации HI 803
Год регистрации 2013
Номер сертификата 8457
Дата регистрации 2013-04-26
Срок действия 2018-04-26
Получатель сертификата фирма "HARDY instruments USA", Соединенные Штаты (US)
Производитель / Заявитель

фирма "HARDY instruments USA"

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Метрологическое обеспечение Установки метрологически не обеспечены в Республике Беларусь в связи с отсутствием эталонного оборудования.
Методика поверки Поверка проводится по МРБ МП.2319-2013.
Признание поверки Временно, до создания эталонной базы в Республике Беларусь, признавать результаты первичной и периодической поверки, проводимой ВНИИМС, Россия (номер реестра - № 021, шифр поверительного клейма - М)(НТК №04-13).

Поверители

Скачать

Описание типа РБ 03 06 5113 13 [2013-06-24]
rb-03-06-5113-13_2013-06-24.pdf
Скачать

Описание типа

Назначение

Установки измерительные для проверки датчиков вибрации HI 803 (далее - установки) предназначены для воспроизведения механических колебаний синусоидальной формы при поверке (калибровке), испытаниях виброизмерительной аппаратуры.

Область применения - поверочные и калибровочные лаборатории, в том числе органы метрологической службы на различных предприятиях и другие области деятельности.

Описание

Установка состоит из генератора сигналов, усилителя мощности, электродинамического вибростенда, опорного акселерометра, цифрового вольтметра, микрокомпьютера, цифрового индикатора и встроенного принтера.

Принцип действия установки основан на создании динамической вынуждающей силы за счет взаимодействия переменного тока в обмотке подвижной катушки, которая соединена с платформой электродинамического вибростенда и служит исполнительным устройством установки, и постоянного магнитного поля.

Генератор сигналов создает сигнал синусоидальной формы. Этот сигнал с помощью усилителя мощности усиливается до требуемого уровня и подается на обмотку подвижной катушки электродинамического вибростенда через схему согласования импеданса. Частота и амплитуда вибрации вибростенда управляется пропорционально частоте и амплитуде сигнала генератора, поступающего на вход усилителя. Опорный акселерометр применяется для измерения и установки уровня вибрации платформы вибростенда. Его чувствительный элемент выполнен из ферроэлектрического керамического кристалла, который создает напряжение пропорционально силе сжатия и растяжения, возникающей в результате воздействия прецизионной массы, закрепленной на кристалле. Микрокомпьютер осуществляет контроль рабочих параметров, сигналов, измеренных при помощи встроенного опорного акселерометра и проверяемого датчика, выполняет вычисления и управляет работой экрана и принтера, а также обеспечивает самопроверку установки, подтверждающую ее нормальную работу. Встроенный принтер позволяет создавать печатные копии данных, сохраненных в памяти микрокомпьютера.

Место нанесения поверительного клейма-наклейки указано в Приложении А.

Структурная схема установки приведена на рисунке 1.

Внешний вид установки приведен на рисунке 2.

[Государственный реестр] || I средств избрании / h \ Республики Беларусь/ 1g \Для й^)Т«е«тов/ #

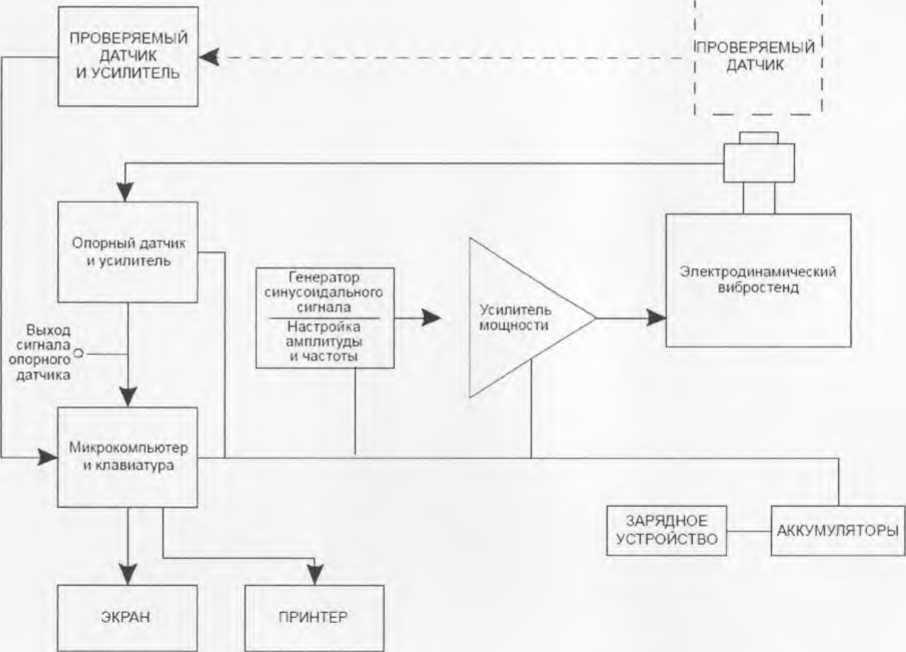

Рисунок 1 - Структурная схема установки

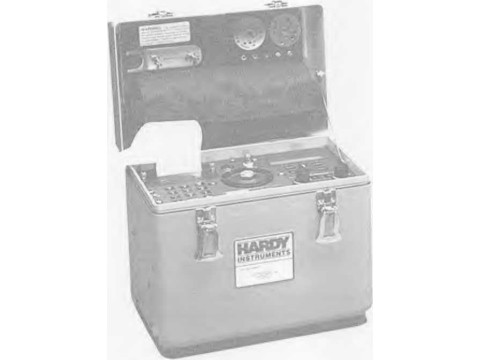

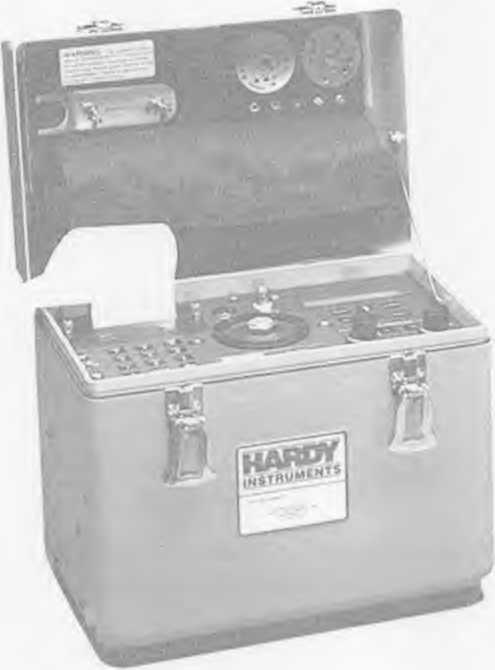

Рисунок 2 - Внешний вид установки

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики уровнемеров указаны в таблице 1.

лк документов

Таблица 1

Наименование характеристики

Значение

1 Диапазон воспроизводимых частот (без нагрузки на стол), Гц

от 3 до 10 000

2 Пределы допускаемой абсолютной погрешности воспроизведения частот, Гц

±(0,001 % от показания + +1 ед. мл. разряда)

3 Максимальная амплитуда виброускорения при массе нагрузки на стол, м/с2:

- от 0 г до 100 г в диапазоне частот от 40 Гц до 100 Гц

- от 0 г до 100 г в диапазоне частот от 100 Гц до 1000 Гц

- от 0 г до 100 г в диапазоне частот от 1 кГц до 10 кГц

- от 100 г до 250 г в диапазоне частот от 40 Гц до 1000 Гц

- от 250 г до 500 г в диапазоне частот от 40 Гц до 500 Гц

- от 500 г до 750 г в диапазоне частот от 40 Гц до 500 Гц

98 68,6 29,4

39,2 19,6

9,8

4 Пределы допускаемой относительной погрешности воспроизведения амплитуды виброускорения при массе нагрузки на стол, %:

- от 0 г до 100 г в диапазоне частот от 40 Гц до 2 кГц

±7,0

- от 0 г до 100 г в диапазоне частот от 2 кГц до 10 кГц

±12,2

- от 100 г до 250 г в диапазоне частот от 40 Гц до 1000 Гц

±7,0

- от 250 г до 500 г в диапазоне частот от 40 Гц до 500 Гц

±7,0

- от 500 г до 750 г в диапазоне частот от 40 Гц до 500 Гц

±7,0

5 Пределы допускаемой относительной погрешности воспроизведения амплитуды виброускорения на частотах вибрации 50Гци 100 Гц при массе нагрузки на стол от 0 г до 250 г, %

±4,5

6 Пределы допускаемой относительной погрешности воспроизведения амплитуды виброскорости в диапазоне частот от 40 Гц до 500 Гц, %

±7,0

7 Пределы допускаемой относительной погрешности воспроизведения амплитуды виброскорости на частотах вибрации

50 Гц и 100 Гц, %

±4,5

8 Пределы допускаемой абсолютной погрешности воспроизведения размаха виброперемещения в диапазоне частот от 40 Гц до 200 Гц, мм

±(4,5 % от показания ± ±1 ед. мл. разряда)

9 Номинальное значение чувствительности встроенного акселерометра на частоте 100 Гц, мВ/(м-с’2)

5,1

10 Пределы допускаемого отклонения от номинального значения чувствительности встроенного акселерометра на частоте 100 Гц, мВ/(м-с'2)

±0,1

11 Диапазон температур окружающего воздуха при эксплуатации, °C

от минус 12 до плюс 50

12 Номинальное напряжение питания переменного тока от внутреннего источника питания,, В

115

13 Номинальное напряжение питания от сети переменного тока, В

230

14 Масса установки без элементов питания, кг, не более

10,3

15 Габаритные размеры, мм, не более

279,4x1^*354

Il                     реестр

Л ......-’гв игрений

Hscriy:,дики Беларусь

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки уровнемеров определяется заказом в соответствии с технической документацией фирмы "HARDY instruments USA".

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "HARDY instruments USA", США.

МРБ МП.2319-2013 "Установки измерительные для проверки датчиков вибрации HI 803. Методика поверки".

Заключение

Установки измерительные для проверки датчиков вибрации HI 803 соответствуют требованиям документации фирмы "HARDY instruments USA", США. По результатам поверки выдается свидетельство о поверке и наносится знак поверки в виде клейма-наклейки на лицевую панель электронного блока.

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь г. Минск, Старовиленский тракт, 93, Тел. (017)-334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
