Датчики вибрации серий 20хххх, 33хххх, 35хххх
| Номер в ГРСИ РФ: | РБ 03 06 6288 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Датчики вибрации |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
|
Описание типа РБ 03 06 6288 17 [2018-01-15]
rb-03-06-6288-17_2018-01-15.pdf
|
Скачать |
Датчики вибрации серий 20хххх, ЗЗхххх, Збхххх (далее - датчики), в зависимости от модификации, предназначены для преобразования значения виброускорения (виброскорости) в аналоговый выходной сигнал напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6288 17 |
| Наименование | Датчики вибрации серий 20хххх, 33хххх, 35хххх |
| Год регистрации | 2017 |
| Номер сертификата | 11089 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Датчики метрологически обеспечены в Республике Беларусь, за исключением: исполнений датчиков с верхним пределом диапазона измерений виброускорения свыше 500 м/с^2 (амплитудное значение): при первичной поверке; исполнений датчиков с верхним пределом рабочего диапазона частот свыше 12800 Гц: при первичной и периодической поверке. |
| Методика поверки | Поверка проводится по МИ 1873-88. |
| Признание поверки | Временно, до создания технической базы в Республике Беларусь, признавать результаты первичной поверки исполнений датчиков с верхним пределом диапазона измерений виброускорения свыше 500 м/с^2 (амплитудное значение), а также первичной поверки и периодической поверки исполнений датчиков с верхним пределом рабочего диапазона частот свыше 12800 Гц, проведенной в лабораториях, аккредитованных в Системе аккредитации Республики Беларусь или в иных лабораториях в присутствии специалистов юридических лиц, входящих в Государственную метроло-гическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 06 6288 17 [2018-01-15]
rb-03-06-6288-17_2018-01-15.pdf
|
Скачать |
Описание типа
Назначение
Датчики вибрации серий 20хххх, ЗЗхххх, Збхххх (далее - датчики), в зависимости от модификации, предназначены для преобразования значения виброускорения (виброскорости) в аналоговый выходной сигнал напряжения.
Область применения - различные области деятельности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Описание
Принцип действия датчиков основан на прямом пьезоэлектрическом эффекте, в результате которого механические напряжения, возникающие на гранях пьезоэлемента датчика в результате вибрации контролируемого объекта, вызывают генерацию электрического заряда. Электрический заряд в блоке электроники датчика преобразуется в напряжение, пропорциональное виброускорению.
Серия датчиков 20хххх включает в себя датчики 200150, 200155, 200157, 200350 и 200355; серия датчиков ЗЗхххх - датчики 330400, 330425, 330450; серия датчиков Збхххх - датчик 350900, отличающихся конструктивным исполнением и рабочим диапазоном частот и виброускорений.
В датчиках 350900, 330450, предназначенных для использования при высоких температурах, чувствительный элемент и блок электроники, в котором формируется аналоговый выходной сигнал, конструктивно разнесены.
Датчик 350900 имеет встроенный интегратор, который позволяет измерять как виброускорение, так и виброскорость.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

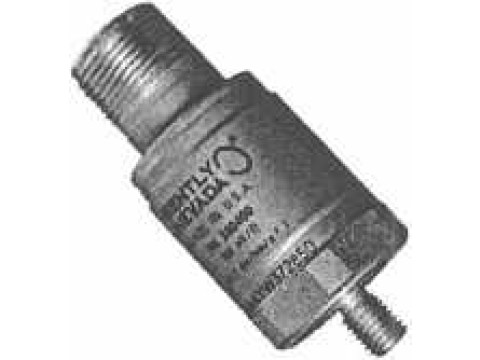

Внешний вид датчиков представлен на Рисунке 1.
a) 330425, 330400 б) 200150, 200155, 200157 в) 200350, 200355
г) 350900
д)330450
Рисунок 1 - Внешний вид датчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики датчиков приведены в таблицах 1-3.
Таблица 1 - Основные технические и метрологические характеристики датчиков 200150, 200155, 200157_____________________________________________________
|
Наименование характеристики |
Значение | ||
|
200150 |
200155 |
200157 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,15 до 245 |
от 0,2 до 196 |
от 0,15 до 245 |
|
Рабочий диапазон частот, Гц |
от 10 до 1000 |
от 1,5 до 10000 |
от 10 до 10000 |
|
Номинальный коэффициент преобразования на частоте 80 Гц, мВ/(мс'2) |
10,2 | ||
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±12 | ||
|
Нелинейность амплитудной характеристики, %, не более |
±2 | ||
|
Неравномерность амплитудно-частотной характеристики, %, не более |
±10 | ||
|
Относительный коэффициент поперечного преобразования, %, не более |
7 | ||
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от 25 °C, не более |
±0,2 %/°С | ||
|
Диапазон температур окружающего воздуха в условиях эксплуатации, °C |
от минус 40 до 105 | ||
|
Масса, г, не более |
58 | ||
|
Габаритные размеры (диаметр х высота), мм, не более |
017,5x45,7 (/ | ||
елГ^^^
Таблица 2 - Основные технические и метрологические характеристики
датчиков 200350, 200355, 330400, 330425
|
Наименование характеристики |
Значение | |||
|
200350 |
200355 |
330400 |
330425 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,03 до 490 |
от 0,02 до 490 |
от 0,3 до 490 |
от 0,3 до 735 |
|
Рабочий диапазон частот, Гц |
от 0,5 до 10000 |
от 0,2 до 10000 |
от 10 до 15000 | |
|
Номинальный коэффициент преобразования на частоте 100 Гц, мВ/(м с’2) |
10,2 |
2,5 | ||
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±20 |
±5 |
±5 |
±5 |
|
Нелинейность амплитудной характеристики, %, не более |
±1 |
±1 |
±1 |
±1 |
|
Неравномерность частотной характеристики, не более |
±3 дБ |
±3 дБ |
±3 дБ ( диапа 30 до 1 |
±10 % в зоне от 0000 Гц) |
|
Относительный коэффициент поперечного преобразования, %, не более |
7 |
5 |
5 |
5 |
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур, не более |
±0,2 %/°С |
от минус 11 до 3 % | ||
|
Диапазон температур нормальных условий, °C |
от 20 до 30 | |||
|
Диапазон температур окружающего воздуха в условиях эксплуатации, °C |
от минус 54 до 121 | |||
|
Масса, г, не более |
51 |
94 |
99 | |
|
Габаритные размеры (диаметрхвысота), мм, не более |
18x42,2 |
22x52,3 |
25,4x59 | |
Таблица 3 - Основные технические и метрологические характеристики датчиков
330450, 350900_______________________________________________________________
|
Наименование характеристики |
Значение | |
|
330450 |
350900 | |
|
1 |
2 |
3 |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,5 до 785 |
от 1,1 до 4900 |
|
Диапазон измерений виброскорости (пик), мм/с |
- |
от 0,3 до 1270 |
|
Рабочий диапазон частот виброускорения, Гц |
от 15 до 10000 |
от 10 до 10000 |
|
Рабочий диапазон частот виброскорости, Гц |
- |
от 25 до 2000 |
|
Номинальный коэффициент преобразования виброускорения на частоте 100 Гц, мВ/(м-с2) |
10,2 |
1,02 |
|
Номинальный коэффициент преобразования виброскорости на частоте 100 Гц, мВ/(мм с1) |
- |
3,94 |
Гостларственный реестр соелств измерений \ Дамм fenapg-/
Продолжение таблицы 3
|
1 |
2 |
3 |
|
Отклонение коэффициента преобразования от номинального значения в диапазоне температур от 20 до 30 °C, %, не более |
±5 |
±5 |
|
Нелинейность амплитудной характеристики, %, не более |
±2 |
±1 |
|
Неравномерность частотной характеристики виброускорения, не более |
±3 дБ (±5 % в диапазоне от 40 до 4000 Гц) |
±3 дБ (±5 % в диапазоне от 25 до 4000 Гц) |
|
Неравномерность частотной характеристики виброскорости, не более |
- |
±3 дБ (±5 % в диапазоне от 40 до 1000 Гц) |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур, не более |
±15% | |
|
Диапазон температур нормальных условий, °C |
от 20 до 30 | |
|
Диапазон температур окружающего воздуха в условиях эксплуатации, °C |
от минус 55 до 400 (от минус 55 до 100 для блока электроники) |
от минус 54 до 482 (от минус 54 до 125 для блока электроники) |
|
Масса, г, не более |
1111 |
645 |
|
Габаритные размеры, мм, не более: -чувствительный элемент -кабель -блок электроники |
025,4x34,9 0 3,2x8000 033,4x152,1 |
75x43x45 07x10000 030,5x111 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки датчиков определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация датчиков:
- датчик -1 шт.;
- паспорт -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
МИ 1873-88 «ГСИ. Виброметры с пьезоэлектрическими и индукциЁ^ъши преобразователями. Методика поверки».
Заключение
Датчики вибрации серий 20хххх, ЗЗхххх, Збхххх соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 020/2011 (декларация соответствия № ТС N RU fl-US.AB72.B.01800 до 29.07.2019, № ТС N RU fl-US.AH46.B.81782 до 23.11.2020), ТР ТС 012/2011 (сертификация соответствия № ТС RU С-8.ГБ05.В. 00705 до 11.09.2019).
Межповерочный интервал - не более 12 месяцев, для датчиков, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025
