Датчики виброскорости пьезоэлектрические 330500, 330525, 330750, 330752, 190501
| Номер в ГРСИ РФ: | РБ 03 06 6290 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Датчики вибрации |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
|
Описание типа РБ 03 06 6290 17 [2018-01-15]
rb-03-06-6290-17_2018-01-15.pdf
|
Скачать |
Датчики виброскорости пьезоэлектрические 330500, 330525, 330750, 330752, 190501 (далее - датчики) предназначены для преобразования значения виброскорости в аналоговый выходной сигнал напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6290 17 |
| Наименование | Датчики виброскорости пьезоэлектрические 330500, 330525, 330750, 330752, 190501 |
| Год регистрации | 2017 |
| Номер сертификата | 11091 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1873-88. |
Поверители
Скачать
|
Описание типа РБ 03 06 6290 17 [2018-01-15]
rb-03-06-6290-17_2018-01-15.pdf
|
Скачать |
Описание типа
Назначение
Датчики виброскорости пьезоэлектрические 330500, 330525, 330750, 330752, 190501 (далее - датчики) предназначены для преобразования значения виброскорости в аналоговый выходной сигнал напряжения.
Область применения - различные области деятельности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Описание
Принцип действия датчиков основан на прямом пьезоэлектрическом эффекте, в результате которого механические напряжения, возникающие на гранях пьезоэлемента датчика в результате вибрации контролируемого объекта, вызывают генерацию электрического сигнала. Электрический сигнал, пропорциональный виброускорению, подается на вход интегратора, встроенного в блок электроники датчика, где он преобразуется в электрический сигнал, пропорциональный виброскорости.
Датчики имеют следующие модификации: 330500, 330525, 190501, 330750 и 330752, отличающиеся номинальными коэффициентами преобразования, рабочими диапазонами частот и амплитуд вибрации.
В датчиках 330750, 330752, предназначенных для использования при высоких температурах, чувствительный элемент и блок электроники, в котором формируется аналоговый выходной сигнал, конструктивно разнесены.
Датчик 190501 применяется при измерении виброскорости низкочастотных вибраций.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

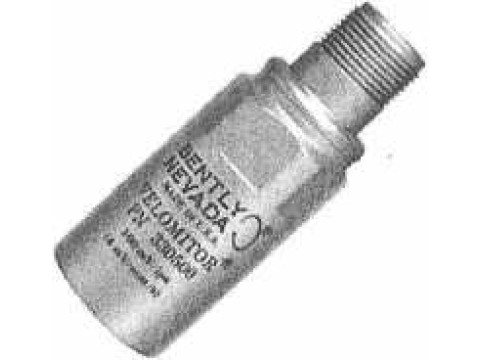

Внешний вид датчиков представлен на Рисунке 1.
б) 330525
a) 330500
в) 190501
г) 330750, 330752
Рисунок 1 - Внешний вид датчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики датчиков приведены в таблице!.
Таблица 1
|
Наименование характеристики |
Значение | |||
|
330500 |
330525 |
190501 |
330750, 330752 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений виброскорости (пик), мм/с |
от 0,03 до 152 |
от 1,2 до 63,5 |
от 0,9 до 152 | |
|
Рабочий диапазон частот, Гц |
от 4,5 до 5000 |
от 4,5 до 2000 |
от 1,5 до 1000 |
от 15 до 2000 |
|
Номинальный коэффициент преобразования на частоте 100 Гц, мВ/(мм с’1) |
3,94 |
5,7 | ||
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5,0 | |||
|
Нелинейность амплитудной характеристики, %, не более |
±2,0 | |||
|
Неравномерность частотной характеристики, дБ, не более |
±3,0 (±0,9 дБ от 6,0 до 2500 Гц) |
±3,0 (±0,9 дБ от 6,0 до 1000 Гц) |
±3,0 (±1,0 дБ от 3,0 до 900 Гц) |
±3,0 (±0,9 дБ от 20 до 1000 Гц) |
|
Относительный коэффициент поперечного преобразования, %, не более |
5,0 | |||
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур, не более |
от минус 14,0 ДО 7,5 |
ОТ МИНУС-8W5 !( fl то»®10 11 \ |
■—-П ЧТ/ хЧ Fu дай реестр] |1 ^Ш€,рений 1 1 ки Беларусь / // | |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Пределы допускаемого дополнительного отклонение коэффициента преобразования при изменении температуры окружающего воздуха от нормальных условий на 1 °C, мм/с/°С |
- |
- |
±0,08 | |
|
Диапазон температур нормальных условий, °C |
от 20 до 30 | |||
|
Рабочий диапазон температур окружающего воздуха в условиях эксплуатации,°C |
от минус 55 до 121 |
от минус 40 до 85 |
от минус 55 до 400 (от минус 55 до 121 для блока электроники) | |
|
Масса, г, не более |
142 |
156 |
297 |
1111 |
|
Габаритные размеры (диаметр*высота), мм, не более: - чувствительный элемент - блок электроники |
25,3x63,2 |
28x73,1 |
33x82 |
25,4x34,9 33,4x152,1 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки датчиков определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация датчиков:
- датчик -1 шт.;
- паспорт -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
МИ 1873-88 «ГСИ. Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».
Заключение
Датчики виброскорости пьезоэлектрические Bently Nevada соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 020/2011 (декларация соответствия № ТС N RU fl-US.AB72.B.01800 до 29.07.2019), ТР ТС 012/2011 (сертификация соответствия № ТС RU С-8.ГБ05.В. 00705 до 11.09.2019).
Межповерочный интервал - не более 12 месяцев, для датчиков, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025
