Датчики виброускорения серий AS, AM, AP
| Номер в ГРСИ РФ: | РБ 03 06 6291 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Датчики вибрации |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
|
Описание типа РБ 03 06 6291 17 [2018-01-15]
rb-03-06-6291-17_2018-01-15.pdf
|
Скачать |
Датчики виброускорения серий AS, АМ, АР (далее - датчики) предназначены для преобразования значения виброускорения в аналоговый выходной сигнал напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6291 17 |
| Наименование | Датчики виброускорения серий AS, AM, AP |
| Год регистрации | 2017 |
| Номер сертификата | 11092 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Датчики метрологически обеспечены в Республике Беларусь, за исключением: исполнений датчиков с верхним пределом диапазона измерений виброускорения свыше 500 м/с^2 (амплитудное значение): при первичной поверке; исполнений датчиков с верхним пределом рабочего диапазона частот свыше 12800 Гц: при первичной и периодической поверке. |
| Методика поверки | Поверка проводится по МИ 1873-88. |
| Признание поверки | Временно, до создания технической базы в Республике Беларусь, признавать результаты первичной поверки исполнений датчиков с верхним пределом диапазона измерений виброускорения свыше 500 м/с^2 (амплитудное значение), а также первичной поверки и периодической поверки исполнений датчиков с верхним пределом рабочего диапазона частот свыше 12800 Гц, проведенной в лабораториях, аккредитованных в Системе аккредитации Республики Беларусь или в иных лабораториях в присутствии специалистов юридических лиц, входящих в Государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 06 6291 17 [2018-01-15]
rb-03-06-6291-17_2018-01-15.pdf
|
Скачать |
Описание типа
Назначение
Датчики виброускорения серий AS, АМ, АР (далее - датчики) предназначены для преобразования значения виброускорения в аналоговый выходной сигнал напряжения.
Область применения - различные области деятельности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Описание
Принцип действия датчиков основан на прямом пьезоэлектрическом эффекте, в результате которого механические напряжения, возникающие на гранях пьезоэлемента датчика в результате вибрации контролируемого объекта, вызывают генерацию электрического заряда. Электрический заряд в блоке электроники датчика преобразуется в напряжение, пропорциональное виброускорению.
Серия датчиков AS включает в себя датчики AS3100S2-Z0, AS3100S2-Z2; серия датчиков АМ - датчики AM3100T2-Z0, AM3100T2-Z2; серия датчиков АР - датчики AP3500S2-Z1, AP3500T2-Z1, отличающихся номинальным коэффициентом преобразования, рабочим диапазоном частот и виброускорений, конструктивным исполнением.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

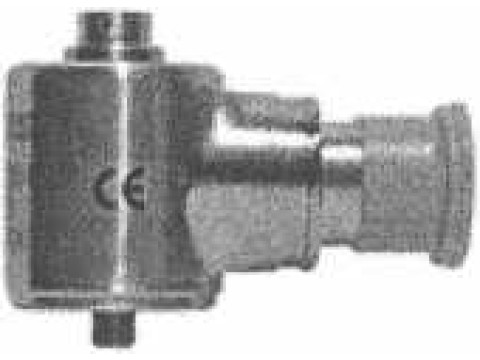

Внешний вид датчиков представлен на Рисунке 1.
a) AS3100S2-Z0, AS3100S2-Z2
6) AM3100T2-Z0, AM3100T2-Z2
«К
в) AP3500S2-Z1
г) AP3500T2-Z1
Рисунок 1 - Внешний вид датчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические приведены в таблице 1.
и метрологические характеристики датчиков
Таблица 1 - Основные технические и метрологические характеристики датчиков
|
Наименование характеристики |
Значение | ||
|
AM3100T2-Z0 |
AS3100S2-Z0 |
AM3100T2-Z2 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,025 до 785 |
от 0,035 до 785 |
от 0,025 до 785 |
|
Рабочий диапазон частот, Гц |
от 0,4 до 14000 |
от 0,7 до 10000 |
от 0,4 до 14000 |
|
Номинальный коэффициент преобразования на частоте 100 Гц, мВ/(м с2) |
10,2 | ||
|
Отклонение коэффициента преобразования от номинального значения при температуре 25 °C, %, не более |
±5 |
±10 |
±5 |
|
Нелинейность амплитудной характеристики, %, не более |
±1 | ||
|
Неравномерность частотной характеристики, не более |
±3 дБ (±5 % от 1 до 7000 Гц; ±10% от 0,7 до 9000 Гц) |
±3 дБ (±10 % от 1,0 до 5000 Гц) |
±3 дБ (±5 % от 1 до 7000 Гц; ±10% от 0,7 до 9000 Гц) |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 | ||
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от 25 °C, %, не более |
±10 |
±5 | |
|
Номинальное значение температуры нормальных условий, °C |
25 | ||
|
Диапазон температур окружающего воздуха в условиях эксплуатации, °C |
от минус 25 до 120 |
от минус 50 ДО 12Дсстан7^х | |
|
Масса, г, не более |
62 |
145 | |
|
Габаритные размеры, мм, не более |
018x46 |
53,1x31,2x25,(// | |
средств измерений / I] Республики Беларусь / //
Лист 2 Листов 5
Продолжение таблицы 1
|
Наименование характеристики |
Значение | ||
|
AP3500S2-Z1 |
AP3500T2-Z1 |
AS3100S2-Z2 | |
|
Диапазон измерений виброускорения (пик), м/с2 |
от 0,001 до 98,1 |
от 0,035 до 785 | |
|
Рабочий диапазон частот, Гц |
от 0,2 до 3700 |
от 0,2 до 2300 |
от 0,5 до 10000 |
|
Номинальный коэффициент преобразования на частоте 100 Гц, мВ/(м с2) |
51,0 |
10,2 | |
|
Отклонение коэффициента преобразования от номинального значения при температуре 25 °C, %, не более |
±5 |
±10 | |
|
Нелинейность амплитудной характеристики, %, не более |
±1 | ||
|
Неравномерность частотной характеристики, не более |
±3 дБ (±5 % от 0,6 до 850 Гц; ±10 % от 0,4 до 1500 Гц) |
±3 дБ (±5 % от 0,6 до 700 Гц; ±10 % от 0,4 до 1000 Гц) |
±3 дБ (±10 % от 1,0 до 5000 Гц) |
|
Относительный коэффициент поперечного преобразования, %, не более |
7 |
5 | |
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от 25 °C, %, не более |
от минус 8 ДО 5 |
±10 | |
|
Номинальное значение температуры нормальных условий, °C |
25 | ||
|
Диапазон температур окружающего воздуха в условиях эксплуатации, °C |
от минус 50 до 120 |
от минус 25 до 120 | |
|
Масса, г, не более |
148 |
142 |
145 |
|
Габаритные размеры, мм, не более |
55x42x35 |
025,4x61,5 |
53,1x31,2x25,0 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки датчиков определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация датчиков:
- датчик -1 шт.;
- паспорт -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
МИ 1873-88 «ГСИ. Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».
Заключение
Датчики виброускорения серий AS, АМ, АР соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 020/2011 (декларация соответствия ТС N RU fl-US.AB72.B.O2126 до 18.11.2019), ТР ТС 012/2011 (сертификация соответствия № ТС RU C-US.rB05.B.00939 до 03.02.2020).
Межповерочный интервал - не более 12 месяцев, для датчиков, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY 112 02.1.0.0025
Другие Датчики вибрации
