Датчики виброскорости индуктивные 74712, 86205, 9200, 330505
| Номер в ГРСИ РФ: | РБ 03 06 6289 17 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Датчики вибрации |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
|
Описание типа РБ 03 06 6289 17 [2018-01-15]
rb-03-06-6289-17_2018-01-15.pdf
|
Скачать |
Датчики виброскорости индуктивные 74712, 86205, 9200, 330505 (далее -датчики) предназначены для преобразования значения виброскорости в аналоговый выходной сигнал напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6289 17 |
| Наименование | Датчики виброскорости индуктивные 74712, 86205, 9200, 330505 |
| Год регистрации | 2017 |
| Номер сертификата | 11090 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1873-88. |
Поверители
Скачать
|
Описание типа РБ 03 06 6289 17 [2018-01-15]
rb-03-06-6289-17_2018-01-15.pdf
|
Скачать |
Описание типа
Назначение
Датчики виброскорости индуктивные 74712, 86205, 9200, 330505 (далее -датчики) предназначены для преобразования значения виброскорости в аналоговый выходной сигнал напряжения.
Область применения - различные области деятельности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Описание
Принцип действия датчиков основан на явлении электромагнитной индукции, то есть на возникновении электродвижущей силы в электрической катушке при изменении магнитного поля, величина которой прямо пропорциональна виброскорости контролируемого объекта.
Конструктивно датчик состоит из первичного преобразователя и электронного блока, находящихся в едином корпусе, имеющем резьбу для подсоединения к контролируемому объекту и разъем, соединяющий датчик с приемником выходного сигнала.
Датчики имеют следующие модификации/исполнения: 86205, 74712, 9200, 330505.
Датчик 86205 может устанавливаться как в вертикальном, так и горизонтальном положении. Датчик 74712 является исполнением датчика 9200, но с расширенным диапазоном рабочих температур. Датчик 330505 применяется при измерении виброскорости низкочастотных вибраций.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

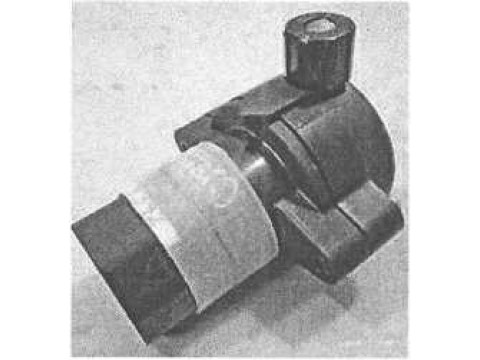

Внешний вид датчиков представлен на Рисунке 1.
a)86205
г) 330505
Рисунок 1 - Внешний вид датчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики датчиков приведены в таблицей
Таблица 1
|
Наименование характеристики |
Значение | |||
|
9200 |
74712 |
86205 |
330505 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений виброскорости, мм/с (пик) |
от 1,0 до 250 |
от 2,5 до 100 |
от 0,03 до 102 | |
|
Номинальный коэффициент преобразования виброскорости, мВ/мм с1 |
19,7 (на частоте 100 Гц) |
20 (на частоте 80 Гц) | ||
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5,0 (при температуре 22 °C) |
±10 (в диапазоне температур от 20 до 30 °C) | ||
|
Рабочий диапазон частот, Гц |
от 5 до 1000 |
от 10 до 1000 |
от 0,5 до 1000 | |
|
Относительный коэффициент поперечного преобразования, %, не более |
10 |
12 |
- | |
|
Неравномерность частотной характеристики, дБ |
±3,0 |
±3,0 (±0,9 от 1 до 200 Гц) | ||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
Нелинейность амплитудной характеристики, %, не более |
±5 |
±5 |
±3 | |
|
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур на каждые 10 °C, не более Диапазон рабочих температур, °C |
±0,20 |
±0,22 |
±0,20 | |
|
от минус 29 до 121 |
от минус 29 до 204 |
от минус 30 до 82 |
от минус 40 до 100 | |
|
Масса, г, не более |
48 |
0 |
200 |
375 |
|
Габаритные размеры, мм, не более |
041x102 |
64x46x77 |
032,5x90 | |
|
Длина соединительного кабеля, м, не более |
305 |
30 |
305 | |
Примечание - Приведенные метрологические характеристики выполняются только при установке датчиков в вертикальном/горизонтальном (в зависимости от модификации) по-ложении (пределы допускаемого отклонения от вертикали/горизонтали оси датчика ±2°)
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки датчиков определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация датчиков:
- датчик -1 шт.;
- паспорт -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
МИ 1873-88 «ГСИ. Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».
Заключение
Датчики виброскорости индуктивные 74712, 86205, 9200, 330505 соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 020/2011 (декларация соответствия №TCN RU fl-US.AB72.B.01800 до 29.07.2019), ТР ТС 012/2011 (сертификация соответствия № ТС RU C-US.rB05.B.00705 до 11.09.2019).
Межповерочный интервал - не более 12 месяцев, для датчиков, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY 112 02.1.0.0025
