Датчики параметров вибрации PZEHT

Номер в ГРСИ РФ:	РБ 03 06 5336 14
Раздел:	Средства измерений параметров движения и вибрации [6]
Категория:	Датчики вибрации
Производитель / заявитель:	"Sensonics Ltd", Великобритания

Скачать

Описание типа РБ 03 06 5336 14 [2014-04-07]

rb-03-06-5336-14_2014-04-07.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Датчики параметров вибрации PZEHT (далее - датчики) предназначены для измерения и контроля параметров абсолютной вибрации корпуса при диагностике состояния машин, механизмов и отдельных узлов оборудования при высоких температурах.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 5336 14
Наименование	Датчики параметров вибрации PZEHT
Год регистрации	2014
Номер сертификата	8920
Дата регистрации	2014-01-30
Срок действия	2019-01-30
Получатель сертификата	фирма "Sensonics Ltd", Соединенное Королевство (GB)

Производитель / Заявитель

фирма "Sensonics Ltd"

Адрес: Northbridgc Rode Bcrkhamsted Herts HP4 1EF

Контакты: Тел.: 144 (0)1442 876833 Факс: ( 44 (0)1442 876477 E-mail: sales@sensonics.co.uk

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МИ 1873-88.

Поверители

Скачать

Описание типа РБ 03 06 5336 14 [2014-04-07]

rb-03-06-5336-14_2014-04-07.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРНО ГИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения различные отрасли промышленности, где используются ai рсга-гы роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и г.д.).

Описание

Принцип действия датчиков основан на преобразовании механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта.

Датчик состоит из металлического корпуса, в который встроены пьезоэлемепты. и встроенного жесткого кабеля, подсоединенного к усилителю заряда. Вибрации оборудования передаются на корпус датчика и пьезоэлеменг, на выходе усилителя заряда формируется элск грический сигнал, пропорциональный виброускорению.

Датчики предназначены для работы при высоких температурах.

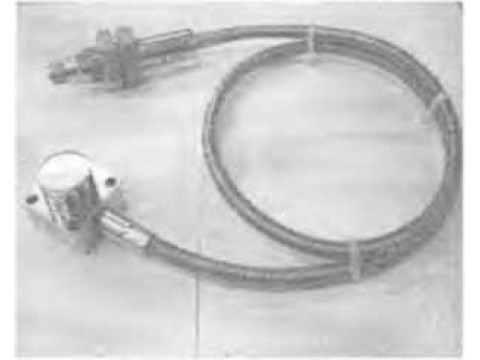

Внешний вид датчиков приведен на рисунке I.

Рисунок 1. Внешний вид дат чиков

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРНО ГИКИ

Основные технические и метрологические характеристики датчиков параметров вибрации PZEHT приведены в таблице 1.

Таблица 1 Наименование характеристик Коэффициент преобразования, мВ/(м/с?) Отклонение коэффициента преобразования от номинального значения, %, не более	Значения I.O/'.fL 15
Диапазон измерения амплитуды виброускорения (пик), м/с2 Диапазон измерения частоты, Гц Неравномерность ампли тудно-частотной характери стики, дБ, не менее Нелинейность амплитудной характеристики, %, не более (на частоте 80 Гц) Относи тельный коэффициент поперечного преобразования, %, не более	от 9.81 до 490 от 5 до 5000 минус 3 13 5
/ (иапазон температур окружающего воздуха при эксплуатации, °C	от минус 55 до плюс 450 (для датчика) от минус 30 до плюс 120 (для усилителя заряда)
Диапазон напряжения питания от источника постоянного тока, В	от 18 до 28
Масса, г, не более	950
С тепень защиты оболочки по ГОС Т 14254	IP67

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

В комплект поставки входят:

датчик параметров вибрации PZEHT; техническая документация.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Sensonics Ltd" (Соединенное Королеве i во).

МИ 1873-88 "Методические указания. Государственная система обеспечения единс тва измерений. Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки"
