Приборы для измерения твердости по методу Бринелля ТБ
| Номер в ГРСИ РФ: | РБ 03 03 2118 18 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново |
Приборы для измерения твердости по методу Бринелля ТБ предназначены для измерения твердости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 2118 18 |
| Наименование | Приборы для измерения твердости по методу Бринелля ТБ |
| Год регистрации | 2018 |
| Номер сертификата | 11612 |
| Дата регистрации | 2018-03-01 |
| Срок действия | 2021-10-27 |
| Получатель сертификата | ООО "ЗИП", г. Иваново, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЗИП"
Адрес: ул. Лежневская, д.183, 153582, г. Иваново
Контакты: (4932)23-4595, (4932)23-45-95, zip@tochpribor.su
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.398-80; разделам 13 паспортов Гб 2.773.156 ПС (ТБ 5004), Гб 2.773.167 ПС (ТБП5013), Гб 2.773.178 ПС (ТБ 5056), Гб 2.773.225 ПС (ТБ 5004-03), Гб 2.773.282 IIC (ТБ 5056-02), утвержденным в 2016 г. |
| Признание поверки | Первичная при выпуске из производства: Ивановский ЦСМС (аттестат аккредитации - № RA.RU.311781, шифр поверительного клейма - БО) (НТК № 05-10). |
Поверители
Скачать
|
Описание типа РБ 03 03 2118 18 [2010-09-23]
rb-03-03-2118-18_2010-09-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 2118 18 [2018-07-20]
rb-03-03-2118-18_2018-07-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 2118 18 [2013-04-17]
rb-03-03-2118-18_2013-04-17.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения твердости по методу Бринелля ТБ предназначены для измерения твердости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59.
Описание
Принцип работы прибора заключается во вдавливании индентора - стального шарика стандартного диаметра в образец (изделие) под действием нагрузки, приложенной перпендикулярно поверхности образца в течение определенного времени и измерении диаметра отпечатка после снятия нагрузки при помощи переносного микроскопа или измерении глубины внедрения восстановленного отпечатка и перевода ее в единицы твердости Бринелля.
Приборы ТБ 5004, ТБ 5004-03 состоят из следующих узлов:
системы нагружения, подъемного винта, привода, отсчетного устройства. Все основные узлы приборов смонтированы в корпусе. Система нагружения с грузовой подвеской предназначена для воспроизведения испытательных нагрузок. Подъемный винт служит для подвода испытуемой детали к наконечнику, отвода ее после окончания испытания и приложения предварительной нагрузки. Привод предназначен для приложения и снятия основных нагрузок с заданной скоростью.
Приборы ТБ 5056, ТБ 5056-02 отличаются от приборов ТБ 5004 перемещающейся по колонне испытательной головкой. Они состоят из следующих узлов:
основания, колонны, испытательной головки, привода стола.
Испытательная головка предназначена для подвода индентора к испытуемой детали, нанесение отпечатка и отвод индентора после окончания нанесения отпечатка. Привод испытательной головки предназначен для подвода испытательной головки к детали и отвода ее после окончания испытания.
Привод стола предназначен для подвода стола под испытуемое изделие и отвода его в исходное положение.
Модели ТБ 5004-03; ТБ 5056; ТБ 5056-02 имеют электронную систему, обеспечивающую измерение глубины внедрения наконечника, пересчет в единицы твердости и выдачу результатов на цифровое табло, а также визуальную разбраковку на группы твердости МЕНЬШЕ, НОРМА, БОЛЬШЕ.
Прибор ТБП 5013 переносной и состоит из съемной испытательной головки, которую можно крепить к одному из приспособлений: струбцине, цепному или рельсовому захватам, конусу Морзе.
Испытательная головка предназначена для приложения испытательных нагрузок. Она состоит из корпуса, в котором размещена червячная передача и передача винт-гайка. Винт соединен с упругой скобой, в нижней части которой установлен испытательный наконечник. Внутри скобы смонтирован передаточный механизм и стрелочный индикатор.
Приборы применяются для работы в помещениях лабораторного типа, а также в цеха металлургических и машиностроительных предприятий.
Прибор ТБП 5013 также может применяться на складах, базах и других объектах, где требуется измерение твердости крупногабаритных и нетранспортабельных изделий.

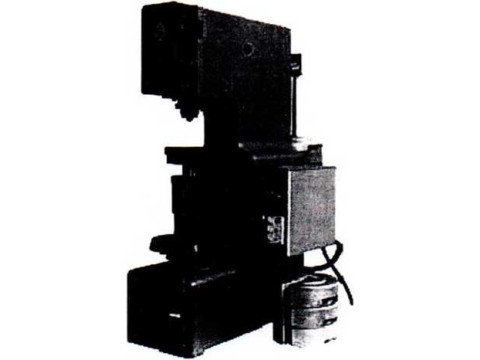

ТБ 5004
Рис. 1
ТБП 5013 Рис. 2

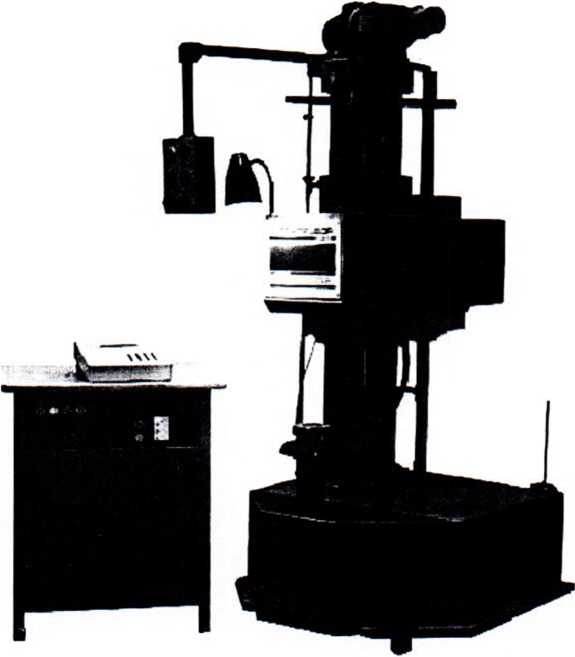

ТБ 5056
Рис.З
Технические характеристики
Метрологические и технические характеристики мер приведены в таблице 1
Таблица 1
|
Наименование параметров |
Модель прибора | ||||
|
ТБ 5004 |
ТБ 5004-03 |
ТБ 5056 |
ТБ 5056-02 |
ТБП 5013 | |
|
1. Диапазон измерения твердости |
от 4 до 450 НВ |
от 4 до 450 НВ |
от 8 до 450 НВ | ||
|
2. испытательные нагрузки, кН |
0,9807’; 1,226’; 1,839; 2,452;4,903; 7,355; 9,807; 14,71; 29,42 |
2,452; 4,903; 7,355; 9,807; 14,71;29,42 |
1,839; 2,452; 4,903; 7,355; 9,807; 14,71; 29,42 | ||
|
3. Пределы допускаемой погрешности испытательных нагрузок, % |
± 1 | ||||
|
4. Пределы допускаемой погрешности измерений твердости, %, |
±3 | ||||
|
5. Отсчетное устройство |
переносный мик роскоп МПБ-3, индикатор часового типа |
переносный микроскоп МПБ-3, цифровое отсчетное устройство |
переносный мик роскоп МПБ-3 | ||
|
6. Расстояние от вершины испытательного наконечника до рабочей поверхности стола, мм |
250 |
850 |
140"; от 140 до 500"’ | ||
|
7. Расстояние от оси испытательного наконечника до стенки корпуса, мм |
120 |
395 |
70 | ||
|
8. Разбраковка на группы твердости: твердость МЕНЬШЕ, НОРМА, БОЛЬШЕ |
по указателям стрелочного индикатора |
по световой сигнализации |
нет | ||
|
9. Математическая обработка результатов измерения: нахождение среднего значения наибольшего, наименьшего и вариации показаний |
нет |
имеется |
нет |
имеется |
нет |
|
10. Продолжительность выдержки испытуемого образца под нагрузкой регулируемая, с |
от 5 до 300 |
от 2 до 200 |
- | ||
|
11 .Автоматический ход стола, мм, не менее |
нет |
нет |
160 |
160 |
нет |
|
12. Питание от сети переменного тока напряжение, В частота, Гц |
qqm+I0% 22U .|5% 50±1 / | ||||
|
13.Потребляемая мощность, Вт, не более |
0,18 |
0,24 |
//• 1 1 0,7 |
1 A aJa | |
|
14.Диапазон рабочих температур, °C |
от 0 до плюс 40 | ||||
Б е
|
Наименование параметров |
Модель прибора | ||||
|
ТБ 5004 |
ТБ 5004-03 |
ТБ 5056 |
ТБ 5056-02 |
ТБП 5013 | |
|
15.Габаритные размеры, мм, не более, длина х ширина х высота: прибора । шкафа управления |
840х375х 920 |
840х375х 920 |
1260х950х 2220 |
1260х950х 2220 550х750х 850 |
испытательной головки: 165х320х 345 |
|
16. Масса, кг, не более |
2С |
)5 |
1500 |
20,2 | |
|
17. Полный средний срок службы, лет не менее |
10 |
12 | |||
|
18. Средняя наработка на отказ, ч, не менее |
12500 |
25000 | |||
Примечания:
* Данные характеристики обеспечиваются с комплектом принадлежностей, поставляемым по дополнительному заказу,
** расстояние со струбциной,
*** расстояние с цепным захватом.
Знак утверждения типа
наносится на фирменные таблички фотохимическим способом и на титульном листе паспорта методом печати.
Комплектность
В комплект поставки входят:
- прибор для измерения твердости по методу Бринелля ТБ - 1 шт.
- комплект принадлежностей, запасных частей, сменных частей (испытательные столы, наконечники) - 1 комплект,
- футляр - 1 шт.
- паспорт на прибор - 1 экз.
Поверка
осуществляется по ГОСТ 8.398-80 «Приборы для измерения твердости металлов и сплавов. Методы и средства поверки» и дополнительно по “Методике поверки”, приведенной в разделе 13 паспортов Гб 2.773.156 ПС (ТБ 5004), Гб 2.773.167 ПС (ТБП5013), Гб 2.773.178 ПС(ТБ 5056),
Гб 2.773.225 ПС(ТБ 5004-03), Гб 2.773.282 ПС (ТБ 5056-02), согласованными с ГП «ВНИИФ-ТРИ».
Основными средствами поверки являются:
- меры твердости образцовые МТБ ГОСТ 9031-75;
- динамометры ДОСМ-З-ЮУ, ДОСМ-З-ЗОУ ГОСТ 9500-84.
Сведения о методах измерений
Сведения о методиках измерений указаны в паспорте.
Нормативные документы
1. ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
2. ГОСТ 8.062-85 «ГСП. Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля».
3. ГОСТ 9012-59 «Металлы и сплавы . Метод измерения твердости по Бринеллю».
4. ГОСТ 8.398-80 «Приборы для измерения твердости металлов и сплавов. Методы и средства поверки».
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации.
