Самописцы Multitrend серии GR, SX, Minitrend серии GR, QX, eZtrend серии GR, QXe, DR серии GR
| Номер в ГРСИ РФ: | РБ 03 13 6522 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | «Honeywell», США |
|
Описание типа РБ 03 13 6522 18 [2018-06-04]
rb-03-13-6522-18_2018-06-04.pdf
|
Скачать |
Самописцы Multitrend серии GR, SX, Minitrend серии GR, QX, eZtrend серии GR, QXe, DR серии GR (далее - самописцы) предназначены для измерения напряжения и силы постоянного тока, сигналов от преобразователей термоэлектрических (далее - термопар) и термопреобразователей сопротивления и отображения в графической форме на экране самописца, регистрации и хранения измеренных значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6522 18 |
| Наименование | Самописцы Multitrend серии GR, SX, Minitrend серии GR, QX, eZtrend серии GR, QXe, DR серии GR |
| Год регистрации | 2018 |
| Номер сертификата | 11619 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2023-03-29 |
| Получатель сертификата | компания "Honeywell", Соединенные Штаты Америки (US), Мексика (MX) |
Производитель / Заявитель
компания "Honeywell"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2783-2018. |
Поверители
Скачать
|
Описание типа РБ 03 13 6522 18 [2018-06-04]
rb-03-13-6522-18_2018-06-04.pdf
|
Скачать |
Описание типа
Назначение
Самописцы Multitrend серии GR, SX, Minitrend серии GR, QX, eZtrend серии GR, QXe, DR серии GR (далее - самописцы) предназначены для измерения напряжения и силы постоянного тока, сигналов от преобразователей термоэлектрических (далее - термопар) и термопреобразователей сопротивления и отображения в графической форме на экране самописца, регистрации и хранения измеренных значений.
Самописцы могут входить в состав систем управления технологическими процессами.
Область применения — нефтехимическая, химическая, нефтеперерабатывающая, агрохимическая, энергетическая, целлюлозно-бумажная промышленность, черная и цветная металлургия, при транспортировании и переработке газа, нефти, нефтепродуктов и в других областях промышленности.
Описание
Самописцы имеют входные измерительные модули, которые воспринимают электрические сигналы от первичных преобразователей с выходными сигналами в виде напряжения, силы постоянного тока, электрического сопротивления, измеряют и преобразуют их в цифровой код, передаваемый на микропроцессор для обработки сигналов в соответствии с заданной программой. Приборы являются безбумажными самописцами.
Самописцы в зависимости от модификации имеют до 48 (3, 4, 6, 8, 9, 12, 16, 32, 40, 48) универсальных аналоговых входов, коммуникации FTP, TCP/IP, RS485 Modbus, Ethernet, (DHCP), Web, Email для подключения периферийных устройств и к локальной сети, USB - порты для передачи данных, подключения клавиатуры, мыши, удаленного экрана.
На передней панели самописца расположен жидкокристаллический многоцветный дисплей TFT с диагональю 139,7 мм (Minitrend серии, eZtrend серии QXe) QX 144 мм (Minitrend серии GR, eZtrend серии GR,), 307 мм (DR серии Multitrend серии GR), 307,34 мм (Multitrend серии SX) и активной матрицей) обес^ф печивающей ввод данных, продвижение по меню, а также отображение измеренных аналоговых сигналов, гистограмм изменения сигналов в реалы состояния сигнализации, данных контура управления и другой информации: заданной программы.
Самописцы имеют функции сохранения информации, включая данные о диагностике, сигнализации, вычислениях, состоянии технологического процесса. Данная информация позволяет пользователю осуществлять просмотр и анализ изменений переменных составляющих процесса за определенный промежуток времени, для чего в приборах предусмотрено стационарное и подключаемое устройство хранения цифровой информации. В самописцах используются твердотелые носители информации .
Полная конфигурация самописцев осуществляется с сенсорной панели, подключаемой клавиатуре, или через персональный компьютер.
Самописец имеет также дополнительные возможности:
■ возможность подачи сигналов тревоги;
■ возможность дистанционного просмотра и анализа данных
■ индивидуальное исполнение экранов;
■ система защиты данных;
■ независимые скорости записи и отображения информации, одновременная обработка нескольких пакетов данных;
■ журнал событий, генерирование отчетов;
■ возможность установления в портативный корпус;
■ измерение импульсных сигналов;
■ поддержка печати;
■ режим контроля процессов, предупреждения о плановом обслуживании;
■ использование интерфейса Modbus Master и Slave.
Внешний вид самописцев представлен на рисунках 1-4.

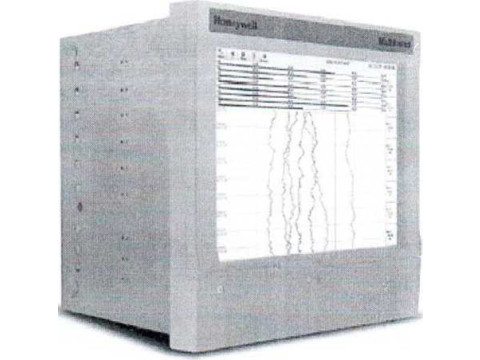

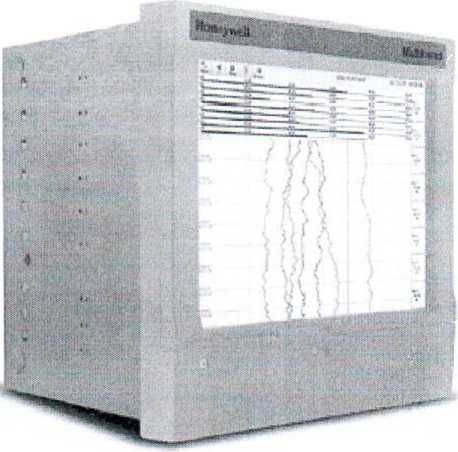

Рисунок 1. Самописец Multitrend

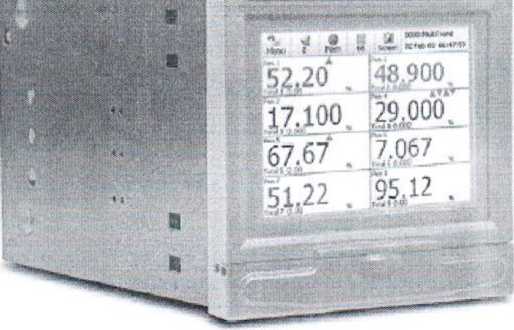

Рисунок 2. Самописец Minitrend.

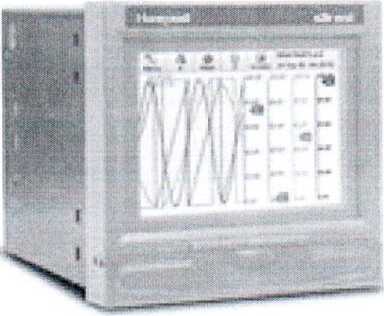

Рисунок 3. Самописец eZtrend.

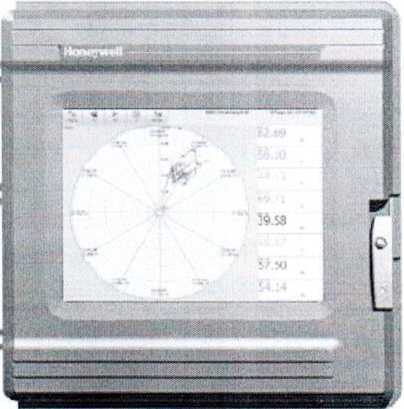

Рисунок 4. Самописец DR.
Метрологические характеристики представлены в таблице 1. Таблица 1
|
Модификация самописца |
Диапазон входного сигнала |
Пределы допускаемой основной погрешности при (22±3)°C |
Пределы допускаемой дополнительной погрешности от влияния температуры окружающего воздуха |
Разрешающая способность |
|
1 |
2 |
3 |
4 |
5 |
|
Minitrend |
от -5 до 5 мВ |
±0,2 %* |
±0,01 %/°С | |
|
(4, 6, 8, 12, 16) |
от -10 до 10 мВ |
±0,2 %* |
±0,01 %/°С | |
|
Multitrend |
от -25 до 25 мВ |
±0,1 %* |
±0,01 %/°С | |
|
(4, 6, 8. 12, 16, |
от -50 до 50 мВ |
±0,1 %* |
±0.01 %/°С | |
|
32, 40, 48) |
от -100 до 100 мВ |
±0,1 %* |
±0,01 %/°С | |
|
eZtrend |
от -250 до 250 мВ |
±0,1 %* |
±0,01 %/°С | |
|
(3, 6,9,12) |
от -500 до 500 мВ |
±0,1 %* |
±0,01 %/°С | |
|
UK |
от -1000 до 1000 мВ |
±0,1 %* |
±0,01 %/°С | |
|
(4, 6, 8, 12, 16) |
от -0,3 до 0,3 В |
±0,1 %* |
±0,01 %/°с | |
|
от -0,6 до 0,6 В |
±0,1 %* |
±0,01 %/°с |
I о ии г | |
|
от -1,5 до 1,5 В |
±0,1 %* |
±0,01 %/°с | ||
|
от -3 до 3 В |
±0,1 %* |
±0,01 %/°с | ||
|
от -6 до 6 В |
±0,1 %* |
±0,01 %/°с | ||
|
от -12 до 12 В |
±0,1 %* |
±0,01 %/°с | ||
|
от -25 до 25 В |
±0,1 %* |
±0,01 %/°с | ||
|
от -50 до 50 В |
±0,1 %* |
±0,01 %/°с | ||
|
от 4 до 20 мА |
±0,1 %*(±0,2 %*2) |
±0,01 %/°с | ||
|
от 0 до 20 мА |
±0,1 %* |
±0,01 %/°с | ||
|
Сигналы термопар по СТБ ГОСТ Р 8.585 | ||||
|
В от 260 до 538 °C |
±4.5 °C |
±0,01 %/°с | ||
|
от 538 до 1816 °C |
±2,2 °C |
±0,01 %/°с | ||
|
Е от-270 до-200 °C |
±12,0 °C |
±0,01 %/°с | ||
|
от -200 до -70 °C |
±1,7 °C |
±0.01 %/°с | ||
|
от -70 до 1000 °C |
±0,7 °C |
±0,01 %/°с | ||
|
J от -210 до 0 °C |
±1,7 °C |
±0,01 %/°с | ||
|
от Одо 1200 °C |
±0,7 °C |
±0,01 %/°с | ||
|
К от -270 до -70 °C |
±20,0 °C |
±0,01 %/°с | ||
|
от -70 до 1372 °C |
±1,0 °C |
±0,01 %/°с |
16 бит | |
|
R от -50 до 260 °C |
±3,7 °C |
±0,01 %/°с | ||
|
от 260 до 650 °C |
±1,5 °C |
±0,01 %/°с | ||
|
от 650 до 1768 °C |
±1,1 °C |
±0,01 %/°с | ||
|
S от -50 до 260 °C |
±3,3 °C |
±0.01 %/°с | ||
|
от 260 до 1000 °C |
±1,5 °C |
±0,01 %/°с | ||
|
от 1000 до 1710 °C |
±1,1 °C |
±0,01 %/°с | ||
|
от 1710 до 1768 °C |
±1,4 °C |
±0,01 %/°с | ||
|
Т от-270 до-210 °C |
±5,4 °C |
±0,01 %/°с | ||
|
от -21 Одо 400 °C |
±1,0 °C |
±0,01 %/°с | ||
|
N (Nicosil Nisil) | ||||
|
от -200 до 100 °C |
±3,2 °C |
±0,01 %/°с |
16 бит | |
|
от 100 до 1300 °C |
±1,1 °C |
±0,01 %/°с | ||
|
Хромель/Копель | ||||
|
от -50 до 600 °C |
±0,6 °C |
±0,01 %/°с | ||
|
1 |
2 |
3 |
4 |
5 |
|
Minitrend (4, 6, 8, 12, 16) Multitrend (4, 6, 8, 12, 16, 32, 40, 48) eZtrend (3, 6, 9,12) DR (4,6, 8, 12, 16) |
Сигнал от термопреобразователя сопротивления по ГОСТ 6651 (СТ |
5EN 60751) | ||
|
Pt 100 (а = 0,00385) от -200 до 850 °C |
±0,6 °C |
±0,01 %/°С |
16 бит | |
|
Pt 200 (а = 0,00385) от -200 до 850 °C |
±0,6 °C |
±0,01 %/°С | ||
|
Pt 500 (а = 0,00385) от -200 до 850 °C |
±0,6 °C |
±0,01 %/°С | ||
|
Pt 1000 (а = 0,00385) от -200 до 850 °C |
±0,6 °C |
±0,01 %/°С | ||
|
Ni 100 Ом (а = 0,00617) от -60 до 180 °C |
±0,5 °C |
±0,01 %/°с | ||
|
Си 10*3 (а = 0,00428) от -200 до 260 °C |
±0,4 °C (±3 °C *4) |
±0,01 %/°с | ||
‘-приведенная погрешность (от полной шкалы)
*2- для самописцев серий GR;
*3-для самописцев кроме eZtrend ссерии GR, QXe
*4-для самописцев Minitrade серии GR, Multitrade серии GR
Характеристики самописцев, указанные в документации фирмы изготовителя представлены в таблице 2.
Таблица 2
|
Модификация самописца |
Диапазон входного сигнала |
Пределы допускаемой основной погрешности при (22±3) °C |
Пределы допускаемой дополнительной погрешности от влияния температуры окружающего воздуха |
Разрешающая способность |
|
1 |
2 |
3 |
4 |
5 |
|
Minitrend (4, 6, 8, 12, 16) Multitrend (4, 6, 8, 12, 16, 32, 40, 48) eZtrend (3, 6, 9, 12) DR (4, 6, 8, 12, 16) |
Сигналы термопар | |||
|
L от-200 до 0 °C от 0 до 900 °C |
±1,2 °C ±0,7 °C |
±0,01 %/°С ±0,01 %/°С |
16 бит | |
|
G (\ZV_W26) от 0 до 100 °C от 100 до 316 °C от 316 до 830 °C от 830 до 1515 °C от 1515 до 2315 °C |
±25,0 °C ±6,2 °C ±2,8 °C ±1,7 °C ±2,8 °C |
±0,01 %/°С ±0,01 %/°С ±0,01 %/°С ±0,01 %/°С ±0,01 %/°С | ||
|
С (W5, W26) от 0 до 180 °C от 180 до 1220 °C от 1220 до 2315 °C |
±2,5 °C ±2,0 °C ±3,7 °C |
±0,01 %/°С ±0,01 %/°С ±0,01 %/°с | ||
|
М (NiMo-NiCo)(NNM90) от -50 до 370 °C от 370 до 1410 °C |
±1,1 °C ±0,8 °C |
±0,01 %/°с ±0,01 %/°с | ||
|
Р от Одо 1390 °C |
±1.4 °C |
±0,01 %/°с | ||
|
D от 0 до 180 °C от 180 до 1840 °C от 1840 до 2490 °C |
Н- l+ I+ го оэ ел го ел ООО ООО |
±0,01 %/°с ±0,01 %/°с ±0,01 %/°с | ||
|
1 |
2 |
3 |
4 |
5 |
|
Minitrend (4, 6, 8, 12, 16) Multitrend (4, 6, 8, 12, 16, 32, 40, 48) eZtrend (3, 6, 9, 12) DR (4, 6, 8, 12, 16) |
Сигнал от термопреобразователя сопротивления | |||
|
Ni 120 Ом от -80 до 260 °C |
±0,3 °C (±3,0°С*1) |
±0,01 %/°С |
16 бит | |
|
Си 53*2 от 0 до 150 °C |
±0,3 °C |
±0,01 %/°с | ||
В Республике Беларусь являются справочными (не применяются)
*1-для самописца DR серии GR
*2-для самописцев кроме eZtrend серии GR, QXe
Краткие технические самописцев представлены в таблице 3.
Таблица 3
|
Температура окружающего воздуха, °C: | |
|
- при эксплуатации |
от 0 до 50 |
|
- при транспортировании и хранении |
от -10 до 60 |
|
Относительная влажность без конденсата (максимум при 40 °C), %: | |
|
- при эксплуатации |
от 10 до 90 |
|
- при транспортировании и хранении |
от 5 до 95 |
|
Габаритные размеры, мм, не более: Minitrend GR, QX eZtrend ссерии GR, QXe Multitrend серии GR, SX DR серии GR |
144x144x200 144x144x200 288x288x200 380x387x130 |
|
Масса, кг, не более Minitrend GR, QX eZtrend ссерии GR, QXe Multitrend серии GR, SX DR серии GR |
2,7 2,4 10 6 |
|
Напряжение питания, В: | |
|
- переменного тока номинальной частотой 50/60 Гц |
от 90 до 250 |
|
- постоянного тока |
от 12 до 55 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки:
- самописец (серия и модификация определяется индивидуальным заказом);
- руководство по эксплуатации;
- комплект ЗИП;
- методика поверки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация компании Honeywell, Соединенные Штаты Америки, ГОСТ 12997-84 «Изделия ГСП. Общие технические условия», методика поверки МРБ МП. 2783-2018.
Заключение
Самописцы Multitrend серии GR, SX, Minitrend серии GR, QX, eZtrend серии GR, QXe, DR серии GR соответствуют требованиям технической документации фирмы-изготовителя, ГОСТ 12997-84, ТР ТС 004/2011 (декларация о соответствии № ЕАЭС N RU Д-US.РЦ01 .В.02924 от 07.12.2017, действительна по 06.12.2018), ТР ТС 020/2011 (декларация о соответствии № ЕАЭС N RU Д-US.РЦ01 В.02924 от 07.12.2017, действительна по 06.12.2018
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
