Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП

Назначение

Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП (далее-анализаторы) предназначены для определения общего давления, создаваемого в вакууме летучими маловязкими нефтепродуктами, их компонентами и исходным сырьем содержащими воздух (ASVP) и расчетного эквивалентного давления сухих паров (DVPE) в соответствии с СТБ EN 13016-1-2011 и ГОСТ EN 13016-1-2013 в лабораторных условиях.

Область применения - нефтедобывающая, нефтеперерабатывающая, нефтехимическая промышленность.

Описание

Принцип работы анализатора основан на методе, заключающемся в том, что охлажденную, насыщенную воздухом пробу заданного объема вводят в вакуумированную камеру с регулируемой температурой. Внутренний объем камеры в 5 раз превышает общий объем вводимой в нее пробы. Пробу после ее введения в камеру выдерживают при температуре 37,8 °C до достижения температурного равновесия. Образовавшееся общее давление в камере равно давлению насыщенных паров пробы и парциальному давлению растворенного воздуха и измеряется с помощью датчика давления. Измеренное значение общего давления насыщенных паров (ASVP) преобразовывается в эквивалентное давление сухих паров (DVPE).

Анализатор выполнен в едином корпусе и состоит из термостатированной, измерительной камеры в защитном кожухе и блока управления. Измерительная камера включает в себя нагревательный элемент, датчик температурь! и датчик давления. Конструкция измерительной камеры анализатора обеспеу^^^^^див пробы, а также разборку, промывку и очистку системы при необходи^юст!^^>^\ II ГМп. I II упадет»иадрД’Ч II

Управление анализатором осуществляется с помощью 16-ти кнопочной многофункциональной клавиатуры. Каждая из кнопок используется, как для ввода цифр и букв, так и для установки различных режимов работы анализатора. Для отображения информации используется ЖКИ индикатор. Анализатор имеет энергонезависимую память, которая позволяет сохранять основные настройки прибора и данные измерений после выключения питания.

Анализатор обеспечивает индикацию работы нагревателя рабочей камеры, индикацию давления в рабочей камере и температуру в измерительной камере, индикацию и звуковую сигнализацию при достижении заданных режимов и окончания опыта.

Анализатор может посылать или принимать данные через встроенный последовательный порт RS232C.

Работа анализатора осуществляется автоматически по программе, записанной в памяти ВЦПУ, без контроля со стороны лаборанта.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

Внешний вид анализатора приведен на рисунке 1.

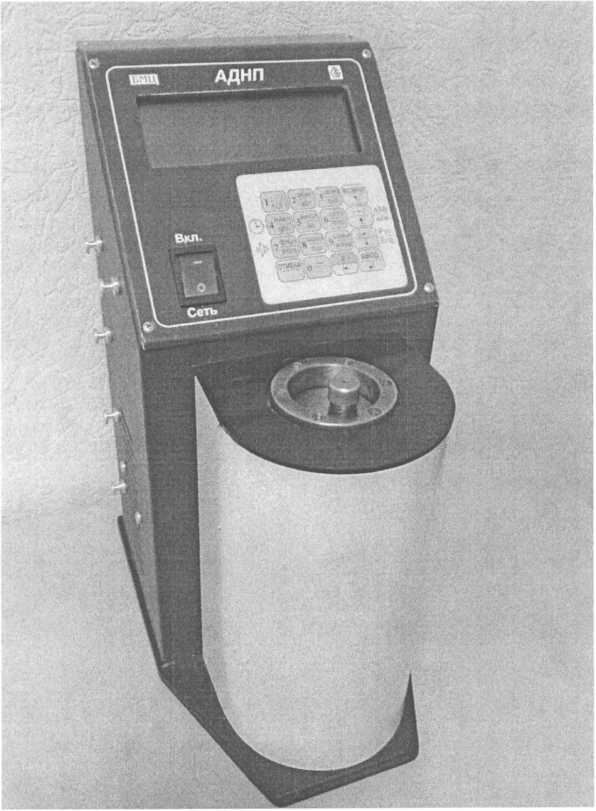

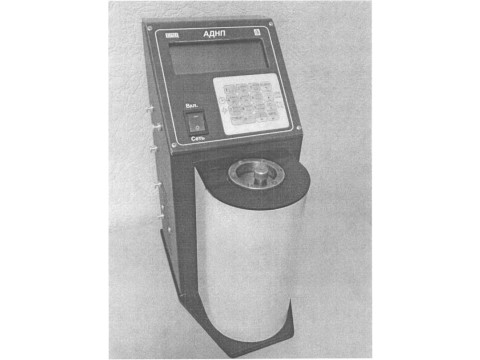

Рис. 1 Внешний вид анализатора АДНП.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Анализатор обеспечивает измерение давления насыщенных паров проб нефтепродуктов, компонентов и их сырья в диапазоне от 9,0 до 150,0 кПа с разрешающей способностью 0,1 кПа.

Пределы допускаемой абсолютной погрешности при измерении давления (с помощью датчика давления) ±0,8 кПа (при температуре измерительной камеры 37,8 °C).

Пределы допускаемой относительной погрешности при измерении давления (при использовании ГСО) в диапазоне:

от 9 до 50 кПа           ±9,0 %

в остальном диапазоне ±5,0 %

Анализатор автоматически поддерживает температурный режим измерительной камеры 37,8 °C.

Пределы допустимой абсолютной погрешности при измерении и поддержании температуры ±0,1 °C.

Измерительная камера анализатора герметична и обеспечивает введение заданного расчетного объема пробы с помощью герметичного шприца с точностью до 1 % в соотношении паров к жидкости 4:1.

Используемый вакуумный насос обеспечивает возможность уменьшения абсолютного давления в измерительной камере до значения менее 0,01 кПа.

Масса анализатора не более 10 кг.

Габаритные размеры анализатора не более 240x400x400 мм.

Время установления рабочего режима температуры от 20 °C до 37,8 °C не более 30 минут.

Потребляемая мощность не более 600 В А.

Средний срок службы не менее 6 лет.

ЗНАК УТЕРЖДЕНИЯ ТИПА

Знак Утверждения типа наносится на паспорт типографским способом и на лицевую панель анализатора методом шелкографии.

Комплектность

В комплект поставки входят:

- анализатор — 1 шт.

- герметичный шприц с иглой— 1шт.

- прокладки-100 шт.(1 прокладка—1 измерение)

- кольца уплотнительные—5 шт.

- кабель питания—1 шт.

- руководство по эксплуатации—1 экз.

- методика поверки—1 экз.

- специальный ключ—1 шт.

- емкость для сбора отходов—1 шт.

- продувочный насос—1 шт.

По желанию заказчика:

- вакуумный насос — 1 шт.

- лабораторный холодильник — 1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Технические условия ТУ BY 100270996.16-13 «Анализатор давления насыщенных воздухом паров жидких нефтепродуктов АДНП».

СТБ ЕН 13016-1-2011 "Нефтепродукты жидкие. Давление паров. Часть 1. Определение давления насыщенных воздухом паров (ASVP) и расчетного эквивалентного давления сухих паров (DVPE)".

ГОСТ EN 13016-1-2013 "Нефтепродукты жидкие. Давление паров. Часть 1. Определение давления насыщенных паров, содержащих воздух (ASVP), и расчетного эквивалентного давления сухих паров (DVPE)".

МРБ МП.2321-2013 «Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП». Методика поверки (изменение № 1).

Заключение

Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов соответствуют требованиям ТУ BY 100270996.16-13, СТБ EN 13016-1-2011, ГОСТ EN 13016-1-2013, ГОСТ Р EN 13016-1-2008.

Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР004 003 15622 от 05.02.2016).

Межповерочный интервал - не более 12 месяцев.
