Преобразователи измерительные активной мощности трехфазного тока Е848-М1

Назначение

Преобразователи измерительные активной мощности трехфазного тока Е848-М1 (в дальнейшем - ИП) предназначены для линейного преобразования активной мощности трехфазных и однофазных четырехпроводных и трехпроводных цепей переменного тока в унифицированный выходной сигнал постоянного тока.

ИП применяют для контроля токов и напряжений постоянного тока электрических систем и установок в бортовой и стационарной аппаратуре технической диагностики подвижного состава железных дорог, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности, включая атомные станции.

Описание

По способу преобразования ИП Е848/1-М1 относятся к преобразователям с время-импульсной модуляцией.

ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.

Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки клеммной колодки; контактных узлов; трансформатора; трех печатных плат для ИП Е848/1-М1 - Е848/5-М1 или двух печатных плат для Е848/6-М1 - Е848/18-М1; одна из указанных плат является нес рой крепятся остальные печатные платы.

, на кото-средств измерении / Республики Беларусь / VДля документой/

Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки контактных узлов защищают контактные узлы от попадания на них посторонних предметов.

ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

ИП имеют модификации, отличия между которыми приведены в таблице 1. ИП имеют исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных станций (АС).

Фотографии общего вида и места для нанесения клейм приведены на рисунках 1.1 и 1.2.

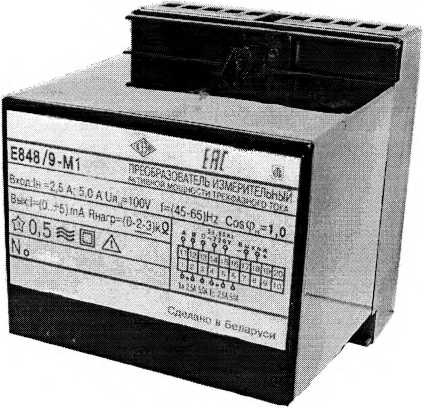

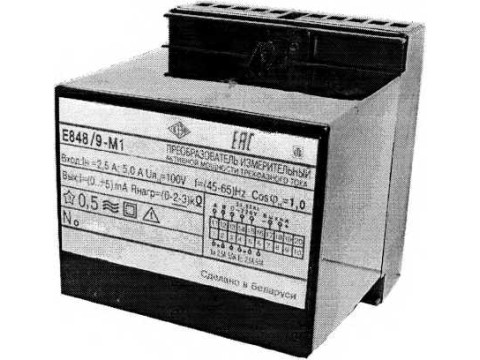

Рисунок 1.1 - Общий вид ИП

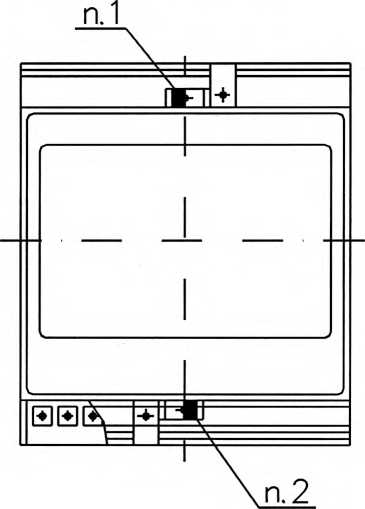

Рисунок 1.2 - Места нанесения клейм

1 Клеймо ОТК;

2 Клеймо поверителя

Таблица 1

Примечания:

1 Графа «Тип, модификация ИП» включает исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных станций (АС) и тепловых электростанций (ТЭС) в сейсмостойком исполнении.

2 Ток преобразуемого входного сигнала и напряжение питания (для ИП с дополнительным питанием) указываются при заказе.

3 Номинальное значение коэффициента мощности - 1,0 (минус 1,0).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип, модификации, диапазоны измерения преобразуемых входных сигналов, диапазоны изменения выходных сигналов, диапазоны изменения сопротивления нагрузки указаны в таблице 1.

Пределы допускаемой основной приведенной погрешности ± 0,5 % от нормирующего значения выходного сигнала.

Нормирующее значение выходного сигнала:

5 мА-для Е848/1-М1 -Е848/4-М1, Е848/6-М1, Е848/8-М1 -Е848/12-М1;

20 мА-для Е848/5-М1, Е848/13-М1 - Е848/18-М1;

10 В-для Е848/7-М1.

Питание ИП осуществляется от сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.

Питание ИП, поставляемых для экспорта, осуществляется от сети переменного тока с номинальным напряжением 220 или 240 В частотой 50 или 60 Гц.

Мощность, потребляемая ИП от измерительной цепи, не более:

0,3 ВА - для каждой последовательной цепи фазы А, В или С;

0,2 В А - для параллельных цепей фазы В;

5 В А - для параллельных цепи фазы А или С для ИП Е848/1-М1, Е848/2-М1, Е848/8-М1, Е848/10-М1, Е848/13-М1, Е848/18-М1 и 6,0 В Адля ИП Е848/5-М1;

0,2 В А - для параллельной цепи фазы А или С для ИП Е848/3-М1, Е848/4-М1, Е848/7-М1, Е848/9-М1, Е848/11-М1, Е848/12-М1, Е848/14-М1, Е848/15-М1, Е848/16-М1, Е848/17-М1.

Мощность, потребляемая ИП Е848/6-М1 от измерительной цепи, равна значениям, указанным в таблице 2.

Таблица 2

Мощность, потребляемая от дополнительной цепи питания, не более 5 В А для ИП Е848/3-М1, Е848/4-М1, Е848/6-М1, Е848/7-М1, Е848/9-М1, Е848/11-М1, Е848/12-М1, Е848/14-М1, Е848/15-М1, Е848/16-М1, Е848/17-М1.

Габаритные размеры не более 125x110x125 мм.

Масса ИП не более 1,2 кг.

ИП предназначены для работы при температуре окружающего воздуха от минус 30 °C до плюс 50 °C и относительной влажности (95±3) % при температуре 35 °C.

Средний срок службы 12 лет.

Средняя наработка на отказ 50000 ч.

Знак утверждения типа

Знак утверждения типа наносится на прибор фотохимическим способом, на эксплуатационную документацию - типографическим.

Комплектность

В комплект поставки ИП входят:

- преобразователь - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес, допускается 1 экз. на 3 изделия);

- методика поверки - 1 экз. (по запросу поверяющих организаций);

- упаковка - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 05796073.141-98 «Преобразователи измерительные активной мощности трехфазного тока Е848-М1. Технические условия».

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

МП.ВТ.175-2007 «Преобразователи измерительные активной мощности трехфазного тока Е848-М1. Методика поверки»; согласована РУП «Витебский

ЦСМС».

Заключение

Преобразователи измерительные активной мощности трехфазного тока Е848-М1 соответствуют требованиям ТУ РБ 05796073.141-98, ГОСТ 24855-81, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал 24 месяца для исполнения АС, 12 месяцев для остальных исполнений.

Государственные приемочные испытания проведены:

РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20,

210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 02.6.0.003.

НИИЦ РУП «БелГИМ»

220053, г. Минск, Старовиленский тракт, 93.

Аттестат аккредитации № BY/112 02.1.0.0025.
