Преобразователи измерительные напряжения постоянного тока Е857

Назначение

Преобразователь измерительный напряжения постоянного тока Е857 (в дальнейшем ИП) предназначен для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока.

ИП применяют для контроля напряжений постоянного тока электрических систем и установок в бортовой и стационарной аппаратуре технической диагностики подвижного состава железных дорог, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности, включая атомные станции.

Описание

По способу преобразования ИП относятся к преобразователям с амплитудноимпульсной модуляцией и демодуляцией, что обеспечивает гальваническое разделение входных и выходных цепей.

ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.

Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки клеммной колодки; контактных узлов; трансформатора; трех печатных плат, одна из указанных плат является несущей, на которой крепятся остальные

печатные платы.

Описание типа средств измерений

Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки контактных узлов защищают контактные узлы от попадания на них посторонних предметов.

ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

ИП имеют модификации, отличия между которыми приведены в таблице 1. Е857 имеют исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных станций (АС).

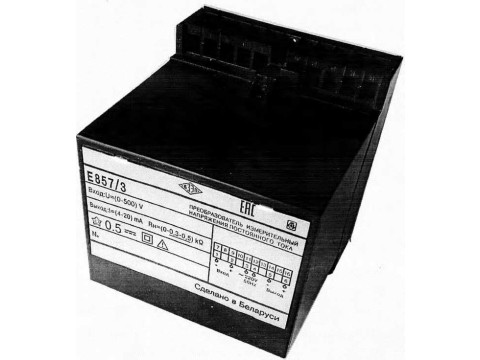

Фотографии общего вида и места для нанесения клейм приведены на рисунках 1.1 и 1.2.

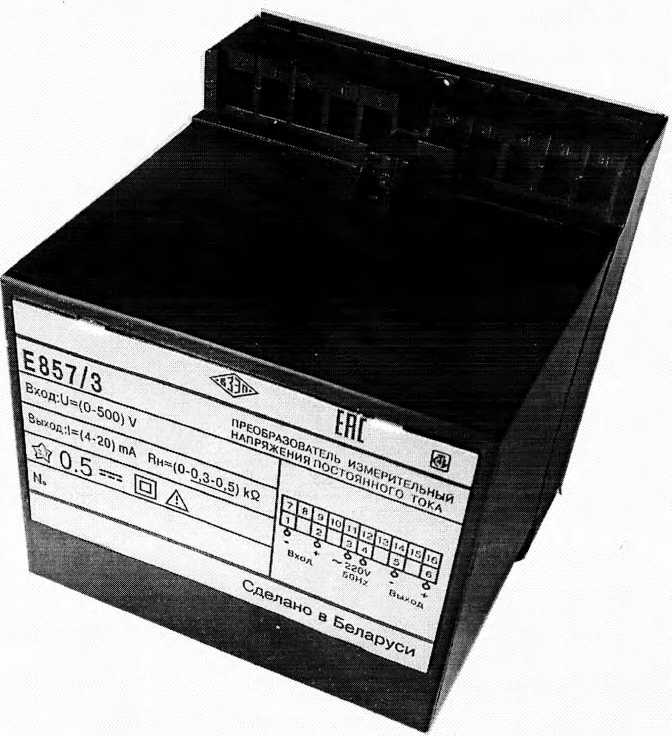

Рисунок 1.1- Общий вид ИП

1 Клеймо ОТК;

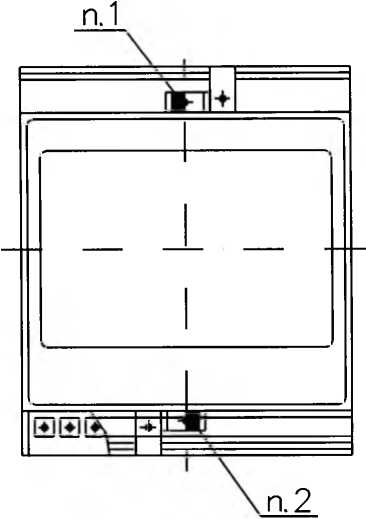

Рисунок 1.2 - Места нанесения клейм

2 Клеймо поверителя

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип, модификации, диапазоны измерения преобразуемых входных сигналов, диапазоны изменения выходных сигналов, диапазоны изменения сопротивления нагрузки:

Примечание - В ИП выходной сигнал прямопропорционален среднему значению входного сигнала.

Таблица 1

Описание типа средств измерений

Пределы допускаемой основной приведенной погрешности ± 0,5 % от нормирующего значения выходного сигнала.

Нормирующее значение выходного сигнала:

для Е857/1 - 5 мА;

для Е857/3 - 20 мА.

Питание ИП осуществляется от сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.

Питание ИП, поставляемых для экспорта, осуществляется от сети переменного тока с номинальным напряжением 220 или 240 В частотой 50 или 60 Гц.

Мощность, потребляемая ИП от цепи источника питания, не более 4 В А; от цепи входного сигнала в зависимости от входного сигнала:

0-60 В - 0,10 ВА; 0-100 В - 0,15 В А; 0-150 В - 0,20 В А; 0-250 В -0,35 В А; 0-500 В - 0,70 В А; 0-1000 В - 1,50 ВА; 0-1500 В - 2,50 В А; 0-2000 В -3,00 В А.

Габаритные размеры не более 120x110x125 мм.

Масса ИП не более 0,8 кг.

ИП предназначены для работы при температуре окружающего воздуха от минус 30 °C до плюс 60 °C и относительной влажности (95±3) % при температуре 35 °C.

ИП, поставляемые для экспорта в общеклиматическом исполнении, изготавливаются для работы при температуре окружающего воздуха от минус 5 °C до плюс 60 °C.

Средний срок службы 12 лет.

Средняя наработка на отказ 33000 ч.

Знак утверждения типа

Знак утверждения типа наносится на прибор фотохимическим способом, на эксплуатационную документацию - типографическим.

Комплектность

В комплект поставки ИП входят:

- преобразователь - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес, допускается 1 экз. на 3 изделия);

- методика поверки - 1 экз. (по запросу поверяющих организаций);

- упаковка - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-0415.046-85 «Преобразователи измерительные постоянного тока Е856, напряжения постоянного тока Е857».

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

МП.ВТ. 126-2005 «Преобразователи измерительные напряжения постоянного тока Е857. Методика поверки»; согласована РУП «Витебский ЦСМС».

Заключение

Преобразователи измерительные постоянного тока Е857 соответствуют требованиям ТУ 25-0415.046-85, ГОСТ 24855-81, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал 24 месяца для исполнения АС, 12 месяцев для остальных исполнений.
