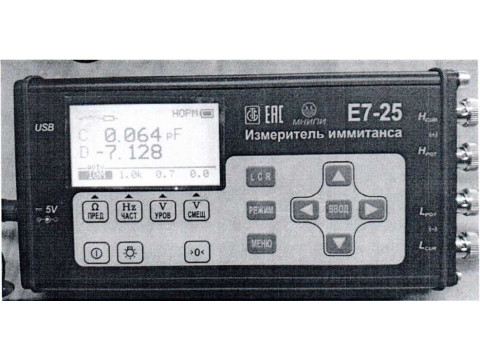

Измерители иммитанса Е7-25

Наименование характеристики

Значение

1 Диапазон измерений модуля комплексного сопротивления IZ I

приведен в таблице 2

2 Диапазон измерений:

- индуктивности LP, Ls в параллельной, последовательной схеме замещения

- емкости Ср, Cs в параллельной, последовательной схеме замещения

- активного сопротивления RP, Rs в параллельной, последовательной схеме замещения

- реактивного сопротивления Xs в последовательной схеме замещения

- активной проводимости GP в параллельной схеме замещения

- реактивной проводимости Вр, Bs в параллельной, последовательной схеме замещения

- фактора потерь (тангенса угла потерь) D

- добротности Q

- модуля комплексного сопротивления Z

- модуля комплексной проводимости IY

- угла фазового сдвига комплексного сопротивления ф

- тока утечки I

от 10’11 до 104 Гн

от 10'15 до 1 Ф

от 10'5 до 109 Ом

от 10-5 до 109 Ом

от 10’11 до 10 См

от 10-11 до 10 См

от 10-4 до 104

от 10-4 до 104

от 10’5 до 109 Ом

от 10-11 до 10 См

от минус 180° до плюс 180°

от 10’7 до 10’3 А

3 Нормальные условия применения:

- температура окружающей среды, °C

- относительная влажность, %

- атмосферное давление, кПа

от 18 до 22

от 30 до 80

от 84 до           .

// Г7ЙРЖ

\\ //

7

Продолжение таблицы 1

Наименование характеристики

Значение

4 Рабочие условия применения:

- температура окружающей среды, °C

- относительная влажность, %, не более

- атмосферное давление, кПа

от минус 20 до плюс 50 80 при температуре 25 °C от 84,0 до 106,7

5 Пределы допускаемой основной относительной погрешности при измерении модуля комплексного сопротивления I Z I при высоком уровне напряжения измерительного сигнала и нормальной скорости измерения, %*

приведены в таблице 3

6 Пределы допускаемой основной относительной погрешности при измерении, %:

- активного сопротивления Rp, Rs в параллельной, последовательной схеме замещения;

- активной проводимости GP в параллельной схеме замещения

±Sz при Q < 0,1

±5z-(1 + Q) при Q > 0,1

7 Пределы допускаемой основной относительной погрешности при измерении, %:

- индуктивности Lp, Ls в параллельной, последовательной схеме замещения;

- емкости Ср, Cs в параллельной, последовательной схеме замещения;

- реактивного сопротивления в последовательной схеме замещения Xs;

- реактивной проводимости в параллельной, последовательной схеме замещения ВР, Bs

±Sz при D < 0,1

±5z (1 + D) при D > 0,1

8 Пределы допускаемой основной относительной погрешности при измерении тока утечки I, %:

±(3 + 50 мкА/I)

9 Пределы допускаемой основной абсолютной погрешности при измерении:

- фактора потерь (тангенса угла потерь) D

- добротности Q

- угла фазового сдвига комплексного сопротивления <р

±(6z/100 %)-(1 + 10D) при D < 1

±(Sz/100 %) (1 + 10Q) при Q < 1

±(8z/1 %)-1°

10 Пределы допускаемой основной относительной погрешности при измерении, %:

- фактора потерь (тангенса угла потерь), D

- добротности, Q

±5z (10 + D) при D > 1

±8z (10 + Q) при Q > 1

11 Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий применения в диапазоне рабочих температур применения, на каждые 10 °C

половина предела допускаемой основной погрешности

12 Условия транспортирования:

- температура окружающей среды, °C - относительная влажность

- атмосферное давление, кПа

от минус 25 до плюс 55

до 95 % при температуре 25 °C от 84,0 до 106,7

13 Диапазон частот испытательного сигнала

от 25 Гц до 1 МГц

14 Разрешение частоты испытательного сигнала: - в диапазоне от 25 Гц до 1 кГц

- в диапазоне свыше 1 кГц

1 Гц                    .

1 кГц

Наименование характеристики

15 Пределы допускаемой относительной погрешности установки частоты испытательного сигнала, %

Значение

±0,02

16 Диапазон регулировки напряжения испытательного сигнала

17 Пределы допускаемой относительной погрешности установки напряжения испытательного сигнала на частоте 1 кГц, %_________________

18 Диапазон установки напряжения смещения, В

от 40 мВ до 0,7 В

±10

от 0 до 60

19 Разрешение установки напряжения смещения, В: - в диапазоне от 0 до 10 В

- в диапазоне свыше 10 В

20 Пределы допускаемой погрешности установки

напряжения смещения:

- в диапазоне от 0 до 300 мВ

- в диапазоне свыше 300 мВ

0,1

_1_________________________________

±10 мВ

±3 % от значения напряжения смещения

21 Выходное сопротивление источника испытательного сигнала, Ом

22 Время непрерывной работы, ч, не менее

23 Время установления рабочего режима, мин, не более

(100 ± 20) 16^ 15

24 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015

IP 20

25 Напряжение питания сети переменного тока, В

(230 ± 23) с частотой (50 ± 1) Гц

26 Потребляемая мощность, Вт, не более

10

27 Габаритные размеры, мм, не более

220x109x35

28 Масса, кг, не более

0,8

Предел

Значение, Ом, на частотах

измерений Izl

от 25 Гц до 1 кГц

свыше 1 до 10 кГц

свыше 10 до 100 кГц

свыше 100 кГц до 1 МГ ц

10 МОм

от 0,95-Ю6 до 109

—

—

—

1 МОм

от 0,95-Ю5 до 1,05-Ю6

от 0,95-Ю5 до Ю3

—

—

100 кОм

от 0,95-104 до 1,05-105

от 0,95-104 до 107

—

10 кОм

от 0,95-Ю3 до 1,05-Ю4

от 0,95-Ю3 до Ю6

1 кОм

от 0,95-Ю2 до 1,05-Ю4

100 Ом

от 9,5 до 10,5

10 Ом

от 0,95 до 10,5

от Ю'4 до 10,2

1 Ом

от 10’5 до 1,05

—

Предел измерений 1Z1

Пределы допускаемой относительной основной погрешности при измерении модуля комплексного сопротивления, 8z, %, на частотах

от 25 до 99 Гц

от 100 до 999 Гц

1 кГц

св. 1 до 10 кГц

св. 10 до 100 кГц

св. 100 до 1000 кГц

10 МОм

Iz

±[1 + 0,2(—-

10е

-1)]

IZ I

±[0,5 + 0,1(------1)]

106

Izl

±[0,5 + 0,1(-------1)]

106

—

—

—

1 МОм

iz

±[1 + 0,1(-----

10s

-1)]

Iz

±[0,3 + 0,03(— ю5

-1)1

Izl

±[0,2 + 0,02(------1)]

105

Z ±[0,5 + 0,1(-------1)]

105

—

—

100 кОм

I z I ±[0,5 + 0,05(------1)]

104

Iz ±[0,2 + 0,02(— 10

-1)]

4

Izl ±[0,15 + 0,01 (-----1)]

104

Izl

±[0,3 + 0,03(------1)]

ю4

Izl

±[1 + 0,2(------1)]

104

—

10 кОм

±[0,5 + 0,05(-

IZI

-----1)]

iz ±[0,2 + 0,02(——

10

-1)]

3

Izl ±[0,15 + 0,01 (-----1)]

103

Izl ±[0,2 + 0,02(------1)]

103

Izl ±[0,5 + 0,05(------1)]

103

Izl

±[3 + 0,5(------1)]

103

103

1 кОм

±[0,5 + 0,05(-

zl -----I)] ю2

Iz ±[0,2 + 0,02(—-10

-1)]

2

Izl ±[0,15+ 0,01 (-----1)]

102

Izl

±[0,2 + 0,02(------1)]

102

Izl

±[0,5 + 0,05(------1)]

102

Izl

±[3 + 0,3(------1)]

ю2

100 Ом

±[0,5 + 0,05(-

ю2

--D] zl

10

±[0,2 + 0,02(—-Iz

2

-1)]

I

102

±[0,15 + 0,01 (-----1)]

Izl

102

±[0,2 + 0,02(------1)]

izl

102

±[0,5 + 0,05(------1)]

Izl

ю2

±[3 + 0,3(-------1)]

Izl

10 Ом

10

±[1 + 0,1(-----

Iz

-1)]

10

±[0,3 + 0,03(—-■

Iz

I 1)1

10 ±[0,3 + 0,03(------1)]

Izl

10 ±[0,3 + 0,03(------1)]

Izl

10

±[1 + 0,1 (------1)]

Izl

10

±[3 + 0,5(------1)]

Izl

1 Ом

1 ±[1 + 0,2(-----

Iz

-1)]

1 ±[0,5 + 0,1(------

Izl

-1)]

1

±[0,5 +0,1 (------1)]

izl

1 ±[0,5 + 0,1(------1)]

Izl

1 ±[1 + 0,2(------1)]

Z

Обозначение

Наименование

Количество

УШЯИ.411218.015

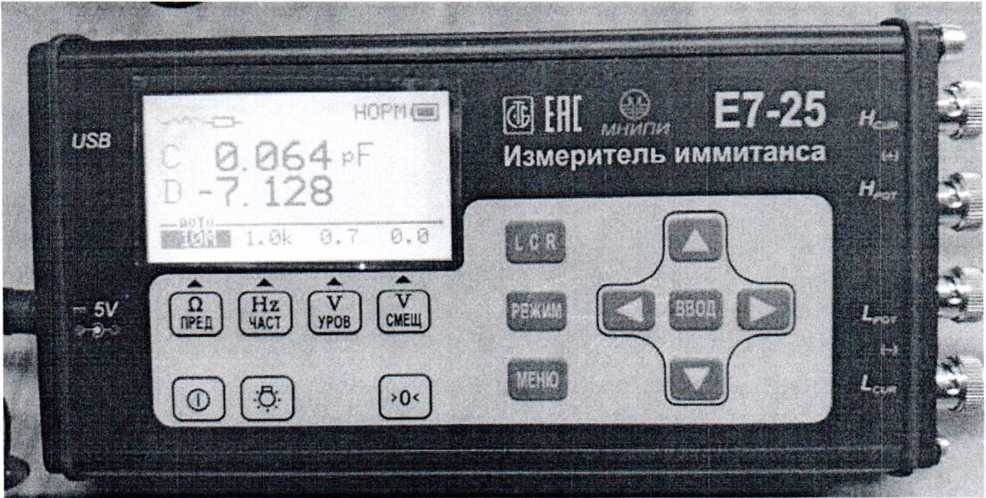

Измеритель иммитанса Е7-25

1

ES18E05-050

Сетевой адаптер

1

УШЯИ.687229.006

Устройство присоединительное УП-1

1

ЕЭЗ.624.015

Устройство присоединительное УП-2

1

УШЯИ.685631.112

Кабель

4

Кабель интерфейсный

1

УШЯИ.411218.015 РЭ

Руководство по эксплуатации

1

УШЯИ.411218.015 МП (МРБ МП.1806-2008)

Методика поверки

1

УШЯИ.305641.055

Упаковка

1

УШЯИ.305647.298

Упаковка

1
