Приборы для измерения твердости по методу Роквелла ТР
| Номер в ГРСИ РФ: | РБ 03 03 2707 18 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново |
Приборы для измерения твердости по методу Роквелла ТР предназначены для измерения твердости металлов и сплавов по методу Роквелла в соответствии с ГОСТ 9013-59, пластмасс по ГОСТ 24622-91.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 2707 18 |
| Наименование | Приборы для измерения твердости по методу Роквелла ТР |
| Год регистрации | 2018 |
| Номер сертификата | 11613 |
| Дата регистрации | 2018-03-01 |
| Срок действия | 2021-10-27 |
| Получатель сертификата | ООО "ЗИП", г. Иваново, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЗИП"
Адрес: ул. Лежневская, д.183, 153582, г. Иваново
Контакты: (4932)23-4595, (4932)23-45-95, zip@tochpribor.su
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.398-80; разделам паспортов Гб 2.773.157 ПС (ТР5006), Гб 2.773.157-06 ПС (ТР 5006-02), Гб 2.773.190 ПС (ТР 5043), Гб 2.773.190-03 ПС (ТР 5043-01), Гб 2.773.237 ПС (ТР 5006М), Гб 2.773.199 ПС (ТР 5014), Гб 2.773.199-03 ПС (ТР 5014-01), Гб 2.773.283 ПС (ТР 5014-01М), утвержденным в 2016 г. |
| Признание поверки | Первичная при выпуске из производства: Ивановский ЦСМС (аттестат аккредитации - № RA.RU.311781, шифр поверительного клейма - БО) (НТК № 05-10). |
Поверители
Скачать
|
Описание типа РБ 03 03 2707 18 [2010-09-23]
rb-03-03-2707-18_2010-09-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 2707 18 [2013-04-17]
rb-03-03-2707-18_2013-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 2707 18 [2018-07-20]
rb-03-03-2707-18_2018-07-20.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения твердости по методу Роквелла ТР предназначены для измерения твердости металлов и сплавов по методу Роквелла в соответствии с ГОСТ 9013-59, пластмасс по ГОСТ 24622-91.
Описание
Принцип действия приборов основан на вдавливании наконечников стандартного типа в испытуемое изделие под действием последовательно прилагаемой предварительной и основной нагрузок и в измерении остаточного увеличения глубины проникновения этого наконечника после снятия основной нагрузки по истечение определенного промежутка времени.
Прибор состоит из следующих узлов: системы нагружения, подъемного винта, привода, отсчетного устройства. Все основные узлы приборов смонтированы в корпусе.
Система нагружения с грузовой подвеской предназначена для воспроизведения предварительной и общих нагрузок.
Подъемный винт служит для подвода испытуемой детали к наконечнику, отвода ее после окончания испытания и приложения предварительной нагрузки.
Привод предназначен для приложения и снятия основных нагрузок с заданной скоростью.
На приборах ТР 5006; ТР 5006М; ТР 5006-02 привод ручной, на приборах ТР 5014; ТР 5014-01; ТР 5014-01М; ТР 5043; ТР 5043-01 привод электромеханический, состоящий из двигателя с кулачком.
В качестве отсчетного устройства приборов ТР 5006; ТР 5006М; ТР 5006-02; ТР 5014, ТР 5043 служит индикатор часового типа.

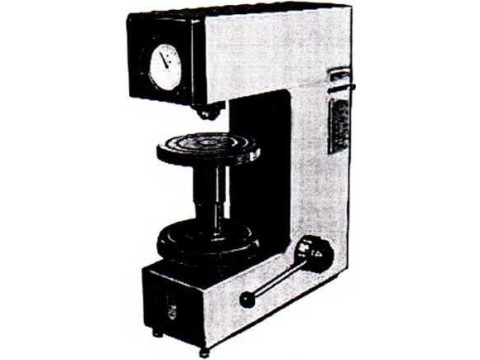

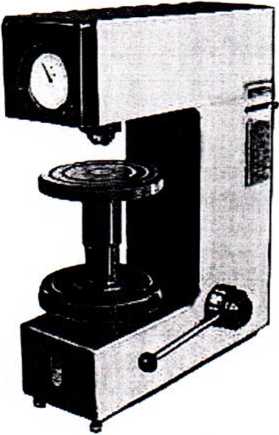

ТР 5006
Рис. 1

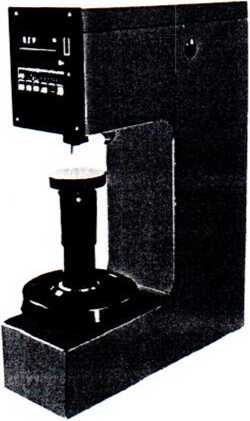

ТР5014
ТР 5014-01
Рис.З
Модели ТР 5014-01; TP 5014-01М; ТР 5043-01 имеют электронную систему, обеспечивающую измерение глубины внедрения наконечника, пересчет в единицы твердости и выдачу' результатов на цифровое табло, а также визуальную разбраковку на группы твердости МЕНЬШЕ, НОРМА, БОЛЬШЕ.

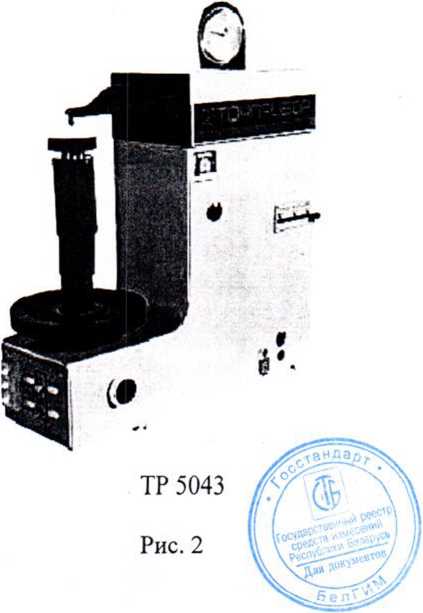

Приборы ТР 5043, ТР 5043-01 предназначены для измерения твердости внутренних и наружных поверхностей.
Технические характеристики
Метрологические и технические характеристики мер приведены в таблице 1 Таблица 1
|
Основные технические характери-стики |
Модификация прибора | |||||||
|
ТР 5006 |
TP 5006М |
ТР 5006-02 |
ТР5014 |
ТР 5014-01 |
ТР5014-01М |
ТР 5043-01 |
ТР 5043 | |
|
1. Диапазон измерения твердости, ед. тв по методу Роквелла шкала А шкала В шкала С по методу Бринелля |
от 20 до 88 от 20 до 100 от 20 до 70 от 4 до 450 |
от 20 до88 от20до 100 от 20 до70 от 4 до450 |
от 20 до 88 от 20 до 100 от 20 до 70 от 4 до 450 НВ* |
от 20 до 88 от 20 до 100 от 20 до 70 | ||||
|
2. Испытательные нагрузки: предварительная общие по методу Роквелла общие по методу Бринелля |
98,07 588,4; 980,7; 1471 *612,9;‘1226;‘1839 |
98,07 588,4; 980,7 1471 612,9; 1226; 1839 |
98,07 588,4; 980,7; 1471 ‘612,9; ‘1226;‘1839 |
98,07 588,4; 980,7; 1471 | ||||
|
3. Пределы допускаемой погрешности испытательных нагрузок,%: предварительной общих 588,4;980,7;1471 общих 612,9; 1226; 1839 |
±2 ±0,5 *±1 |
±2 ±0,5 ±1 |
±2 ±0,5 *±1 |
±2 ±0,5 | ||||
|
4. Пределы допускаемой погрешности, измерений твердости по шкалам Роквелла: от 80 до 86 HRA от 20 до 80 HRB от 80 до 100HRB от 20 до 35 HRC от 35. до 55 HRC от 55 до 70 HRC |
±1,2 ±2,0 ±2,0 ±2,0 ±1,5 ±1,0 | |||||||
Основные технические характерн
ая прибора
|
стики |
ТР 5006 |
TP 5006М |
ТР 5006-02 |
ТР 5014 |
ТР 5014-01 |
ТР 5014-01М | ТР 5043-01 |
ТР 5043 | |
|
5. Пределы допускаемой погрешности измерений твердости по шкалам Бринелля, %: мера твердости (200±50) НВ мера твердости (400±50) НВ мера твердости (100±25) НВ мера твердости (30±20) НВ |
±3 |
- | ||||||
|
6. Расстояние от вершины испытательного наконечника до рабочей поверхности стола, мм |
от 0 до 200 |
от 0 до 195 |
от 0 до 250 | |||||
|
7.Расстояние от оси испытательного наконечника до стенки корпуса, мм, не менее |
152 |
150 | ||||||
|
8. Приложение нагрузки |
ручной привод |
элект |
ромеханический привод | |||||
|
9. Отсчетное устройство |
индикатор часового типа |
цифровое отсчетное устройство |
индикатор часового типа | |||||
|
10. Разбраковка на группы твердости: твердость МЕНЬШЕ, НОРМА, БОЛЬШЕ |
нет |
имеется |
нет | |||||
|
11 .Математическая обработка результатов измерения: нахождение среднего значения, наибольшего, наименьшего и вариации показаний |
Нет |
Имеется |
Нет | |||||
|
12.Измерение твердости внутренних поверхностей отверстий диаметрами: по шкалам Роквелла А, В. С, D, F, G: по шкалам Роквелла Е, Н, К, L, М, Р, R, S, V: ъя/к |
Нет |
не менее 30 мм на длине до 30 мм, не менее 60 мм на длине до 150 мм, не менее 36 мм на длине до 30 мм, не менее 66 мм на длине до 150 мм | ||||||
|
Основные технические характери-стики |
Модификация прибора | ||||||||
|
ТР 5006 |
TP 5006М |
ТР 5006-02 |
ТР 5014 |
ТР 5014-01 |
ТР 5014-01М |
ТР 5043-01 |
ТР 5043 | ||
|
13.Питание от сети переменного тока напряжение, В частота, Гц |
- |
220+|0.|5 50±1 | |||||||
|
14. Потребляемая мощность. Вт, не более |
- |
- |
- |
60 |
80 |
80 |
80 |
40 | |
|
15.Диапазон рабочих температур, °C |
от 0 до плюс 40 | ||||||||
|
16. Габаритные размеры, мм, не более: длина х ширина х высота |
300х535х 630 |
300х535х 630 |
300х535х 630 |
220х535х 630 |
220х535х 680 |
220х535х 655 |
650х 250х 750 |
650х250х 700 | |
|
17. Масса, кг, не более |
8( |
) |
90 |
80 |
92 |
80 | |||
|
18. Полный средний срок службы, лет, не менее |
0 | ||||||||
|
19. Вероятность безотказной работы за 1000 ч, |
0,92 | ||||||||
* Данные характеристики, обеспечиваются с комплектом принадлежностей, поставляемым по дополнительному заказу
Знак утверждения типа
наносится на фирменные таблички фотохимическим способом и на титульном листе паспорта.
Комплектность
В комплект поставки входят: соответственно прибор, комплект принадлежностей, запасных частей, сменных частей (испытательные столы, наконечники), футляр, эксплуатационная документация (паспорт на прибор, паспорт на меры твердости образцовые МТР 2-го разряда ГОСТ 9031-75. паспорт на алмазный наконечник НК ГОСТ 9377-81).
P^r.,
Поверка
осуществляется по ГОСТ 8.398-80 «Приборы для измерения твердости металлов и сплавов. Методы и средства поверки.» и дополнительно по “Методике поверки”, приведенной в разделе 13 паспортов Гб 2.773.157 ПС (ТР5006), Гб 2.773.157-06 ПС (ТР 5006-02), Гб 2.773.190 ПС (ТР 5043), Гб 2.773.190-03 ПС (ТР 5043-01), Гб 2.773.237 ПС (TP 5006М), Гб 2.773.199 ПС (ТР 5014), Гб 2.773. 199-03 ПС (ТР 5014-01), Гб 2.773.283 ПС (ТР 5014-01М), согласованными с ГЦИ СИ ФГУ «Ивановский ЦСМ»
Основными средствами поверки являются:
- меры твердости образцовые МТР 2-го разряда ГОСТ 9031-75;
- динамометр ДОСМ-3-0,5У ГОСТ 9500-84;
- микроскоп инструментальный ММИ ГОСТ 8074-82.
Сведения о методах измерений
Сведения о методиках измерений указаны в паспорте.
Нормативные документы
1. ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
2. ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений Твердости по шкалам Роквелла и Супер-Роквелла
3. ГОСТ 8.398-80 «Приборы для измерения твердости металлов и сплавов. Методы и средства поверки»
Рекомендации к применению
-при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, атак же иных объектов установленным законодательством Российской Федерации.
ГЦИ СИ ФГУ «Ивановский ЦСМ», регистрационный номер аттестата аккредитации № 30072-11.
153000, г. Иваново, ул. Почтовая д.31/42
Тел.: (4932) 32-84-85, (4932) 32-71-48
Факс: (4932)32-84-85
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
