Копры маятниковые для испытания образцов из металлов и сплавов ИО 5003-0,3

Назначение

Копры маятниковые для испытания образцов из металлов и сплавов ИО 5003-0,3 (далее копры) предназначены для измерения потенциальной энергии разрушения образцов при их испытании на двухопорный ударный изгиб по ГОСТ 9454-78 при нормальных, повышенных и пониженных температурах.

Копры применяются в лабораториях предприятий металлургической и машиностроительной промышленности, в научно- исследовательских институтах и в учебных заведениях.

Описание

Принцип действия копров основан на измерении количества энергии, затраченной на разрушение образца единичным ударным нагружением. Количество энергии определяется как разность между значением потенциальной энергии маятника копра до удара и после разрушения образца.

Копер является стационарной установкой, состоящей из корпуса, приспособления для установки (закрепления) образца, маятника со сменными молотами, устройства отсчета (регистрации) показаний.

На основании размещена вертикальная стойка. В верхней части стойки закреплена ось, на которой подвешен маятник с молотом. На основании находятся зажимы для размещения испытуемого образца. Для удержания маятника в взведенном положении имеется фиксатор.

Результаты измерений считываются по аналоговой шкале или с блока цифровой индикации.

ИО 5003-0.3-10

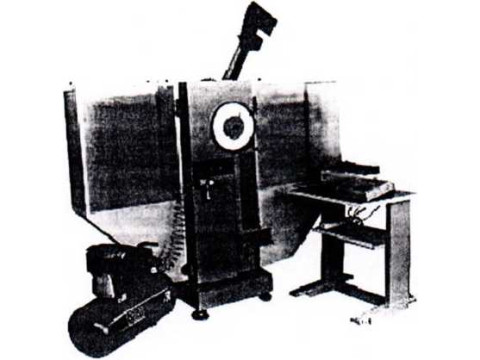

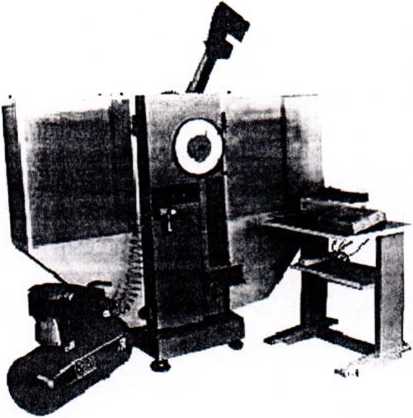

Рис.1

1етрологические и технические характеристики

1. Тип копра- маятниковый.

2. Вид испытания- двухопорный ударный изгиб.

3. Подъем маятника: автоматический после разрушения образца.

4. Тип привода подъемного устройства: пневматический.

5. Наибольший запас потенциальной энергии-300 Дж.

6. Номинальные значения потенциальной энергии маятников-150;200;250;300 Дж.

7. Допускаемое отклонение запаса потенциальной энергии маятников от номинального значения ± 0.5 %.

8. Диапазоны измерения энергии:

- для маятника с номинальным значением потенциальной энергии 150 Дж - от15 до120 Дж;

- для маятника с номинальным значением потенциальной энергии 200 Дж - от 20 до160 Дж;

- для маятника с номинальным значением потенциальной энергии 250 Дж - от 25 до 200 Дж;

- для маятника с номинальным значением потенциальной энергйиЗОО Дж - от 30 до 240 Дж;

9. Тип отсчетного устройства: аналоговое и цифровое.

10. Цена деления аналогового отсчетного устройства:

- для маятника с номинальным значением потенциальной энергии 150 Дж - 0,5 Дж;

- для маятника с номинальным значением потенциальной энергии 300 Дж -1,0 Дж.

11. Пределы допускаемой абсолютной погрешности измерения энергии по аналоговому отсчетному устройству:

- для маятника с номинальным значением потенциальной энергии 150 Дж - ±1,5 Дж;

- для маятника с номинальным значением потенциальной энергии 300 Дж - ±3,0 Дж.

12. Пределы допускаемой абсолютной погрешности измерения энергии по цифровому отсчетному устройству:

- для маятника с номинальным значением потенциальной энергии 150Дж - ± 1,5 Дж;

- для маятника с номинальным значением потенциальной энергии 200 Дж - ± 2,0 Дж;

- для маятника с номинальным значением потенциальной энергии 250 Дж - ± 2,5 Дж;

- для маятника с номинальным значением потенциальной энергии 300 Дж - ± 3,0 Дж.

13. Потеря энергии при свободном качании маятника за половину полного колебания не более ±0.5 %.

14. Скорость движения маятника в момент удара (5 ± 0,5) м'1.

15. Габаритные размеры, не более, мм: 2100 х 800х 1620

16. Масса, не более, кг: 750

17. Питание от сети переменного тока:

напряжение, В, 220 +10%.|5%

частота, Гц, 50±1 Гц

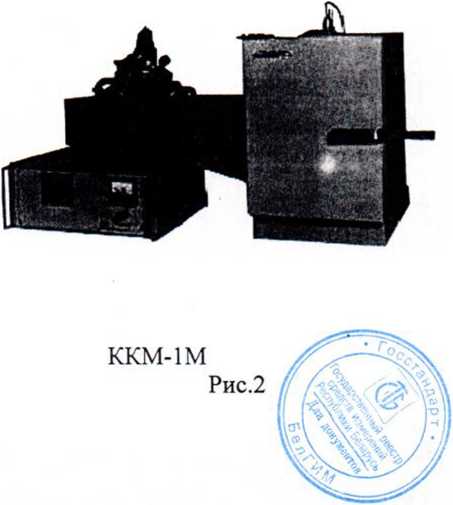

18. Диапазоны рабочих температур в температурной камере:

- от минус 120° до 0°С.

- от плюс 40° до плюс 300°С

19. Пределы допускаемой погрешности регулирования установившейся температуры среды в зоне размещения образца в температурной камере перед установкой его на опоры:

- в диапазоне от минус 120 °C до 0 °C ± 2°С;

- в диапазоне от плюс 40°С до плюс 300 °C ± 2 °C.

20. Время разогрева среды в температурной камере от комнатной до плюс 300 °C или охлаждения от комнатной до минус 120 °C не более 60 мин.

21 Средний срок службы до капитального ремонта 14 лет.

22. Средняя наработка на отказ не менее 15000 ч.

Знак утверждения типа

наносится на фирменные таблички фотохимическим способом и наносите те паспорта методом печати.

Комплектность

Комплектность поставки приведена в таблице 1

Таблица 1

Поставляется по дополнительному заказу

Поверка

осуществляется по МИ 1782-87 "Методические указания. Государственная система обеспечения единства измерений. Копры маятниковые. Методика поверки." и дополнительно по "Методике поверки", приведенной в разделе 12 паспортов Гб 2.774.045 ПС, Гб 2.774.068 ПС, Гб 2.774.069 ПС, Гб 2.774.070.

Основными средствами поверки являются:

- весы лабораторные ВЛО-50 кг. ГОСТ 24104-2001;

- квадрант оптический КО-2 ТУ 3-3.179-81; ТУ 3-3.0387-82;

- набор гирь ГО - IV - 1110 ГОСТ 7328-2001;

- прибор А566 0,15/0,01 ТУ 25-0506-0150-85;

- элемент термометрический ЭЧП-0183-клю А ТУ 25-7568.007-86.

Сведения о методах измерений

Сведения о методиках измерений указаны в паспорте.

Нормативные документы

1. ГОСТ 10708-82. Копры маятниковые. Технические условия.

2. ГОСТ 9454-78. Метод испытания на ударный изгиб при пониженной, комнатной и повышенной температурах.

3. ТУ 25-7701.0050-87. Технические условия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации.                                                      Uy /J
