Копры маятниковые серий HIT, PSW, RKP, 5113
| Номер в ГРСИ РФ: | РБ 03 03 3842 14 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Копры |
| Производитель / заявитель: | "Zwick GmbH & Co. KG", Германия |
Копры маятниковые серий HIT, PSW, RKP, 5113 (далее - копры) предназначены для определения ударной вязкости материалов при их испытаниях на двухопорный ударный изгиб, консольный изгиб и ударное растяжение.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3842 14 |
| Наименование | Копры маятниковые серий HIT, PSW, RKP, 5113 |
| Год регистрации | 2014 |
| Номер сертификата | 9160 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2019-05-29 |
| Получатель сертификата | фирма "Zwick GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "Zwick GmbH & Co. KG"
Адрес: August- Nagel-Strasse 11, D-89079 Ulm.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1782-87. |
Поверители
Скачать
|
Описание типа РБ 03 03 3842 14 [2008-11-19]
rb-03-03-3842-14_2008-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3842 14 [2014-10-15]
rb-03-03-3842-14_2014-10-15.pdf
|
Скачать |
Описание типа
Назначение
Копры маятниковые серий HIT, PSW, RKP, 5113 (далее - копры) предназначены для определения ударной вязкости материалов при их испытаниях на двухопорный ударный изгиб, консольный изгиб и ударное растяжение.
Основная область применения лаборатории металлургической, машиностроительной, строительной, легкой и других отраслей промышленности.
Описание
Принцип действия копра заключается в ударном воздействии маятника, свободно качающегося в поле тяжести, на испытуемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца.
Копер состоит из массивной станины, на которой в сдвоенной вертикальной стойке закреплена ось подвеса маятника. Маятник представляет собой штангу, в нижней части которой закреплен молот. С маятником связан датчик угла поворота, показания которого, в зависимости от исполнения копра, могут быть представлены либо на простом аналоговом индикаторе, либо в цифровой форме.

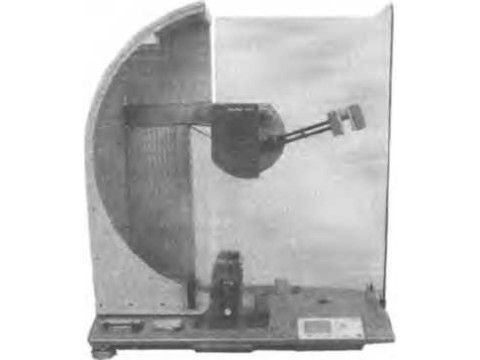

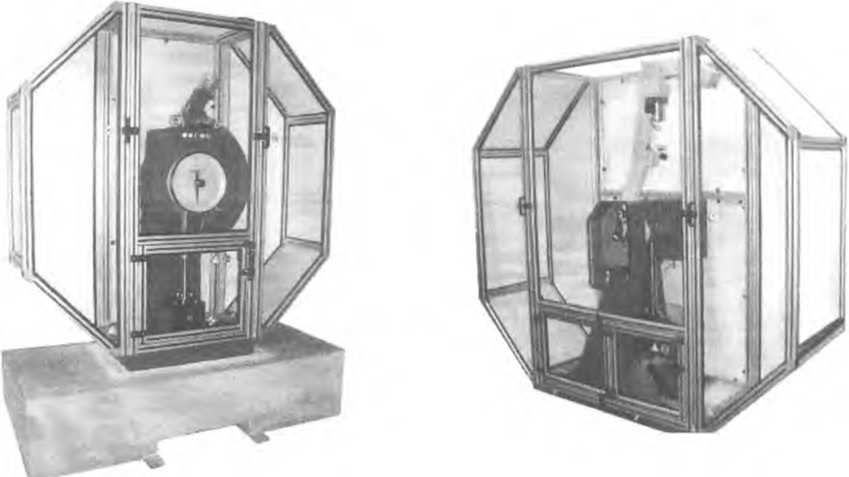

Внешний вид копров представлен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении.
HIT5.5P
5)13
RKP 450
PSW 600
Рисунок 1. Копры маятниковые серий HIT, 5113. RKP, PSW
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики копров указаны в таблицах 1,2.
Таблица 1
|
Наименование характеристики |
Модификация | |||||
|
PSW 450 |
PSW 600 |
PSW 750 |
RKP 150 |
RKP 300 |
RKP 450 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 Диапазон измерений энергии. Дж |
от 45 до 360 |
от 60 до 480 |
от 75 до 600 |
от 15 до 120 |
от 30 до 240 |
от 45 до 360 |
|
2 Пределы допускаемой абсолютной погрешности копра, Дж |
±4,5 |
±6 |
+7,5 |
±1,5 |
±3 |
±4,5 |
|
3 Запас потенциальной энергии, Дж |
450 |
600 |
750 |
150 |
300 |
400 |
|
4 Скорость движения маятника в момент удара, м/с |
5,42 |
5,23 | ||||
|
5 Масса, кг, не более |
1750 |
700 | ||||
|
6 Габаритные размеры, мм, не более: высота ширина длина |
2195 920 2500 |
2450 500 1400 | ||||
|
7 Температура окружающего воздуха при эксплуатации, °C |
от 10 до 35 | |||||
|
8 Температура окружающего воздуха при хранении, °C |
от минус 25 до плюс 55 | |||||
|
9 Относительная влажность окружающего воздуха |
от 20 до 90 без конденсации | |||||
|
10 Напряжение питания от сети переменного тока, В |
230 ±23 или 400 ±40 | |||||
|
11 Потребляемая мощность, кВт не более |
0,6 |
0,5 | ||||
|
12 Степень защиты Оболочки по ГОСТ 14254 |
IP 32 | |||||
Таблица 2
|
Наименование характеристики |
Модификация | ||||||
|
5113,5113Е |
Н1Т5Р |
Н1Т5,5Р |
HIT25P |
HIT50P | |||
|
1 Верхний предел диапазона измерений энергии, Дж |
5 |
50 |
21.6 |
5 |
5,5 |
25 |
50 |
|
2 Пределы допускаемой абсолютной погрешности копра, Дж |
±0,05 |
±0,5 |
±0,22 |
±0,05 |
±0,06 |
±0,25 |
±0,5 |
|
3 Запас потенциальной энергии, Дж |
6,25 |
62,5 |
27 |
6,25 |
6,9 |
31,3 |
62,5 |
|
4 Масса, кг, не более |
130 |
75 |
137 |
215 |
475 | ||
|
5 Габаритные размеры, мм, не более |
1200x680x350 |
680x404x685 |
920x500x870 |
1170x500x1180 | |||
|
6 Температура окружающего воздуха при эксплуатации, °C |
от 10 до 35 | ||||||
|
7 Температура окружающего воздуха при хранении, °C |
от минус 25 до плюс 55 | ||||||
|
8 Относительная влажность окружающего воздуха при эксплуатации и хранении, % |
от 20 до 90 без конденсации | ||||||
|
9 Напряжение питания от сети переменного тока, В |
от 110 до 240 | ||||||
|
10 Степень защиты оболочки поГОСТ 14254 |
IP 32 | ||||||
Знак утверждения типа
Знак Утверждения типа наносится на руководство по эксплуатации копра типографским способом.
Комплектность
Комплект поставки машины указан в таблице 3.
Таблица 3
|
Наименование |
Примечание |
|
1 Копер маятниковый серий HIT, PWS, RKP, 5113 |
Модификация по заказу |
|
2 Молот | |
|
3 Зажимы | |
|
4 Персональный компьютер типа IBM/PC |
Поставка по дополнительному заказу |
|
5 Устройство для центровки | |
|
6 Ограждение |
f/ • / I ЭТ? I А |
|
7 Руководство по эксплуатации |
/1 $ И 1 1 “дарсгвенныи nwSr-rd—tr1 |
\УЯ документен/
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Zwick GmbH & Со. KG" (Германия). ГОСТ 10708-82 "Копры маятниковые. Технические требования".
МИ 1782-87 "Копры маятниковые. Методика поверки".
Заключение
Копры маятниковые серий HIT, PWS, RKP, 5113 соответствуют документации фирмы "Zwick GmbH & Со. KG" (Германия). ГОСТ 28840-90.
Межповерочный интервал не более 12 месяцев (при применении в сфере законодательной метрологии).
Государственное предприятие
«Гомельский центр стандартизации, метрологии и сертификации» г. Гомель, ул. Лепешинского, 1, тел. 68-44-01.
Аттестат аккредитации № ВУ 112.02.1.0.1573.
