Преобразователи измерительные угла поворота ИСЛ-М

Назначение

Преобразователи измерительные угла поворота ИСЛ-М предназначены для измерений суммарного люфта в рулевом управлении автотранспортных средств и тракторной техники.

Описание

Преобразователи измерительные угла поворота ИСЛ-М выпускаются в двух модификациях - ИСЛ-М и ИСЛ-М.01. Преобразователь в модификации ИСЛ-М производит измерение суммарного люфта рулевого управления до начала движения управляемого колеса. Преобразователь в модификации ИСЛ-М.01 производит измерение суммарного люфта рулевого управления при регламентированном усилии, прилагаемом к рулевому колесу.

Принцип действия преобразователей измерительных угла поворота ИСЛ-М основан па измерении углов поворота рулевого колеса посредством преобразования сигнала датчика угла поворота в интервале срабатываний индуктивного датчика движения управляемых колес при выборе люфта рулевого управления в обоих направлениях вращения руля.

Принцип действия преобразователей измерительных угла поворота ИСЛ-М.01 основан на измерении угла поворота рулевого колеса автотранспортного средства посредством преобразования импульсного сигнала датчика угла поворота. Измерения выполняются в интервале срабатываний тензометрического измерителя в зависимости от прилагаемого к рулевому колесу усилия, необходимого для выбора люфта рулевого управления в обоих направлениях вращения руля.

В преобразователях измерительных угла поворота ИСЛ-М реализованы следующие функциональные возможности:

- измерение и отображение результатов единичных измерений суммарного угла люфта рулевого управления по началу движения колес в повороте для модификации ИСЛ-М или по превышению нормированного усилия на руле для модификации-ИСЛ-М.01

хранение в памяти единичных измерений суммарного угла и расчет среднего значения по задаваемому числу единичных измерений;

- ввод в память государственного номера автотранспортного средства и передача протокола измерений с результатами измерений па центральный компьютер автоматизированной линии технического контроля или принтер по каналу RS 232;

- собственная аккумуляторная батарея для автономного питания.

Конструктивно преобразователи измерительные угла поворота ИСЛ-М выполнены в виде блоков, которые крепятся на рулевом колесе автотранспортного средства при помощи захвата. В электронном блоке приборов размещены: преобразователь угла поворота, буквенно-цифровой индикатор, микропроцессорный преобразователь сигналов. Модификация ИСЛ-М содержит выносной датчик движения управляемых колес, модификация ИСЛ-М.01 -датчик усилия поворота руля. Конструкция терминала преобразователей измерительных угла поворота ИСЛ-М. предусматривает подключение его к ПЭВМ.

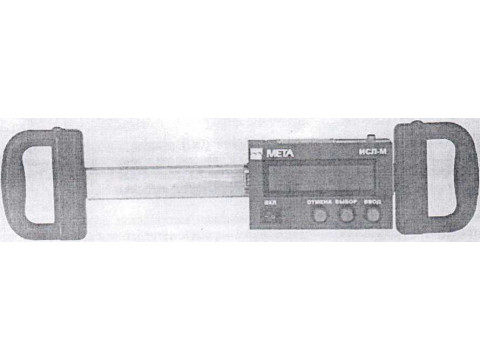

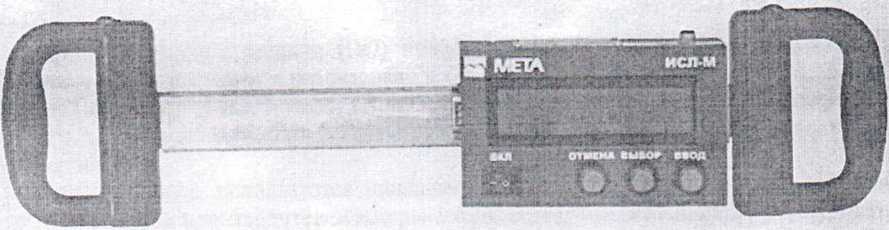

Рисунок 1. Внешний вид преобразователя измерительного угла поворота ИСЛ-М

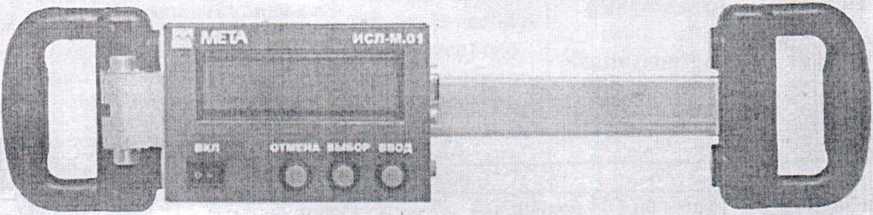

Рисунок 2. Внешний вид преобразователя измерительного угла поворота ИСЛ-М.01

логические и технические хг

Программное обеспечение

Программное обеспечение (ПО) преобразователей измерительных угла поворота ИСЛ-М является встроенным и реализовано в контроллере. Контроллер размещен в приборном блоке. Приборный блок, а также его интерфейс для загрузки ПО, пломбируются. ПО нс может быть модифицировано или загружено через какой-либо другой интерфейс после опломбирования.

Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллеров, применяемых в преобразователях измерительных угла поворота ИСЛ-М. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует уровню «С» согласно МИ 3286-2010.

Примечание: * 1 - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Знак утверждения типа

наносится на маркировочную табличку фотохимическим методом и на титульный лист паспортов типографским способом.

Комплектность

Поверка

осуществляется в соответствии с МП ТИнТ 43-2012 «Преобразователи измерительн поворота ИСЛ-М. Методика поверки», утверждённой ГЦИ СИ ООО «ТестИнТех» г.

Лист № 4

Всего листов 4

Перечень основных средств поверки (эталонов), применяемых для поверки:

Сведения о методах измерений

Методика выполнения измерений с помощью преобразователей измерительных угла поворота ИСЛ-М приведена в документах: М 036.000.00-02 РЭ «Руководство по эксплуатации ИСЛ-М» и М 036.000.00-03 РЭ. «Руководство по эксплуатации ИСЛ-М.01», разделы «Использование прибора».

Нормативные документы

1 ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».

2. ГОС'Г 12.2.019-86 «Тракторы и машины самоходные сельскохозяйственные. Общие требования безопасности».

3. ГОСТ 12.2.002-91 «Техника сельскохозяйственная. Методы оценки безопасности».

4. Приказ Министерства промышленности и торговли РФ от 6 декабря 2011 г. N 1677 "Об утверждении основных технических характеристик средств технического диагностирования и их перечня"

5. ТУ 45 7740-036-21298618-2012 «Преобразователи измерительные угла поворота для измерений суммарного люфта в рулевом управлении ИСЛ-М, ИСЛ-М.01».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора).
