Измерители параметров электростатического поля ИПЭП-1

Назначение

Измерители параметров электростатического поля ИПЭП-1 (в дальнейшем -измерители) предназначены для бесконтактного измерения потенциала электростатически заряженных плоских объектов, напряженности электростатического поля вблизи заряженных плоских объектов и поверхностной плотности электрических зарядов.

Измерители параметров электростатического поля могут быть использованы для измерения параметров электростатических полей при производстве товаров в текстильной, резино-технической, кожевенной, бумажной и химической промышленности, в приборостроении для измерения электростатических потенциалов кинескопов, мониторов и электронно-лучевых трубок, а также при проведении государственной гигиенической регламентации и регистрации товаров народного потребления и на всех этапах Государственного санитарного надзора.

Описание

Принцип действия измерителей основан на изменении напряжения на приемном электроде при его периодическом экранировании. Для этого используется вращающийся (с помощью двигателя) заземленный экран (заслонка), который периодически закрывает приемный электрод от поля. Напряжение на приемном электроде периодически меняется от нуля (когда электрод закрыт) до значения пропорционального потенциалу данной точки (когда электрод открыт).

Измерители выпускаются в двух модификациях ИПЭП-1 и ИПЭП-1/1.

Измерители ИПЭП-1 могут работать в информационно-измерительных системах по интерфейсу СТЫК С2.

Измерители ИПЭП-1/1 предназначены для работы в автономном режиме и не используются для работы в информационно-измерительных системах.

Измерители с помощью лазерного указателя обеспечивают контроль расстояния до измеряемого объекта при двух фиксированных значениях расстояния (2 ± 0,08) и (10 ± 0,4) см, выполняют заряд встроенных аккумуляторов и автоматическое отключение по его окончании.

Измерители не предназначены для установки и эксплуатации во взрыво и пожароопасных зонах по ПУЭ.

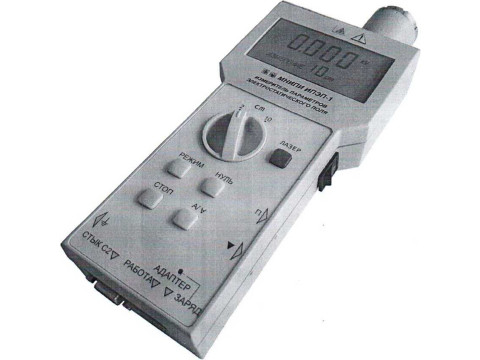

Внешний вид измерителей приведен на рисунке 1.

Государстве*--^ дарр

СРЕДСТВ

Место нанесения знака поверки в виде клейма-наклейки - отверстие (боковая панель измерителя).

Места пломбирования от несанкционированного доступа и нанесения оттиска клейма ОТК и оттиска поверительного клейма указаны в приложении А, рисунок А.1 (вид измерителей сзади).

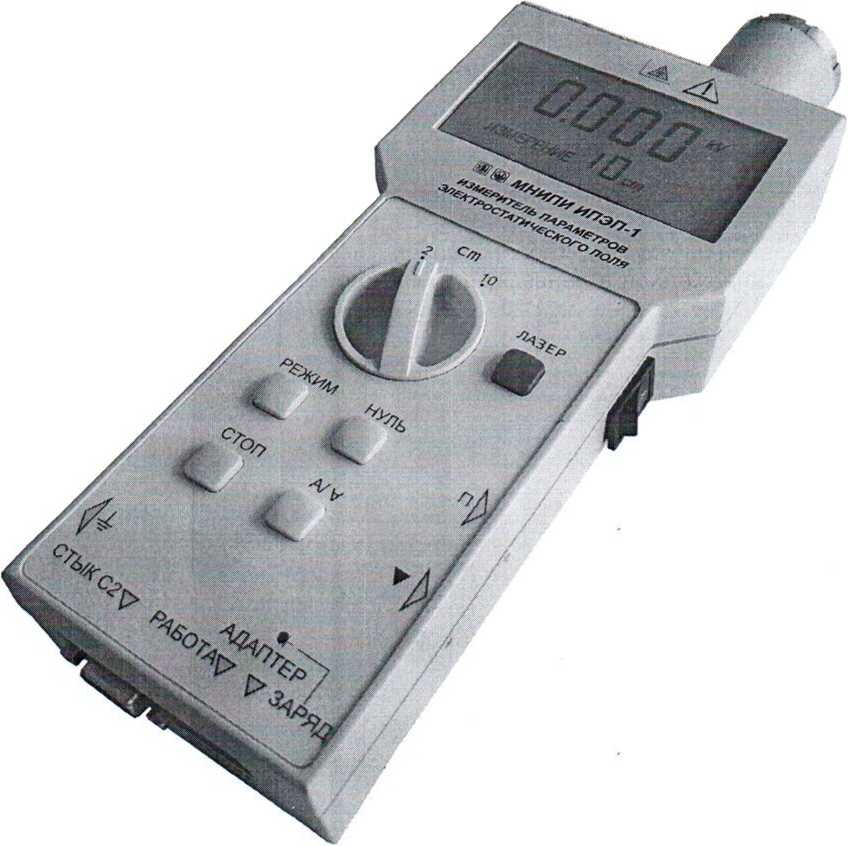

Рисунок 1 - Внешний вид измерителя

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики измерителей:

Диапазон измерения потенциала электростатически заряженных объектов, кВ:

Верхний предел измерения потенциала электростатически заряженных объектов (Un), кВ:

Относительная погрешность при измерении потенциала электростатически заряженных

ох - измеренное значение плотности, мкКл/м2.

Пределы допускаемой дополнительной погрешности при измерении температуры окружающего воздуха на каждые 10 °C не более пределов допускаемой основной погрешности при измерении потенциала электростатически заряженных объектов, напряженности электростатического поля заряженных объектов, поверхностной плотности

электростатических зарядов.

Потребляемая мощность, Вт, не более

Номинальное напряжение питания от сети переменного тока частотой 50 Гц, В

Степень защиты, обеспечиваемая оболочкой,

по ГОСТ 14254-2015

Рабочие условия эксплуатации:

- температура окружающего воздуха

- относительная влажность

- атмосферное давление

13

230±23

IP20

Габаритные размеры, мм, не более

- ИПЭП-1

106x268x48

106x262x48

15000

10

4

-ИПЭП-1/1

Наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Среднее время восстановления рабочего состояния, ч, не более

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель измерителей методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Комплект поставки измерителей приведен в таблице 2

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.

ТУ РБ 100039847.043-2003 Измерители параметров электростатического полд,— ИПЭП-1. Технические условия.

МП МНИ325-2003. Измеритель параметров электростатического поля ИГУЭЙ-1.(де \

Методика поверки.                                                     Г

Заключение

Измерители параметров электростатического поля ИПЭП-1 соответствуют требованиям ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2012, ТУ РБ 100039847.043-2003.

Измерители соответствуют требованиям техническим регламентам Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствия № ЕАЭС BY/112 11.01 .ТР004 003 22536 от 23.06.2017).

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Республика Беларусь, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
