Весы для статического взвешивания серии Р

Назначение

Весы для статического взвешивания серии Р (далее - весы) предназначены для статического измерения массы.

Область применения - различные отрасли промышленности, сельского хозяйства и торговли.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза и преобразуемый аналого-цифровым преобразователем (АЦП) в цифровой код. Результаты взвешивания выводятся на табло весоизмерительного прибора.

Конструктивно весы состоят из грузоприёмного устройства (ГПУ) со встроенными весоизмерительными датчиками (далее - датчики) и терминала, соединённых между собой кабелем.

В весах используются терминалы с обозначением АСТ350, IND131, IND331, IND231, IND236, IND570, IND690, IND780, IND890, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689 производства «Mettler-Toledo» и весоизмерительные тензорезисторные датчики с обозначением 0708, 0709, 0745А, МТ1022, МТ1241, МТ1260, SLP535, SLP835, SBC, SBH.

В терминалы возможна установка различных интерфейсов перела^^^иых - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth,

Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/lP^MpdbiU RTU, Modbus Plus, DeviceNet и подключения периферийных устройств -принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров.

Весы выпускаются в различных модификациях, отличающихся друг от друга значением максимальной нагрузки, материалом изготовления, исполнением грузоприемной платформы, типами подключаемых терминалов.

Платформы ГПУ изготавливают из окрашенной, оцинкованной или нержавеющей стали. По заказу ГПУ весов может быть изготовлено по заданным размерам, а весы укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для облегчения установки весов на уровне пола, защитными напольными ограждениями, механической подъемной системой, монтажной рамой, инсталляционными наборами в зависимости от выбранного способа монтажа.

Весы выпускаются в различных модификациях (РВА, PFA, РТА, РСС, PCS, PG, PG(V)) отличающихся друг от друга значением максимальной нагрузки, материалом изготовления, исполнением грузоприемной платформы, типами подключаемых терминалов.

Модель РВА имеет следующие обозначения;

- РВА220-Х1Х2В;

- РВА226-Х1Х2(Н);

- РВА426(х)-Х1Х2(Н);

- РВА429(х)-Х1Х2(Н);

где XI- буквенное обозначение размера платформы:

- А - 240x300мм;

- ВВ - 300x400мм;

- В - 400x500мм;

- ВС - 500x650мм

- СС - 600x800мм;

Х 2- числовое обозначение Мах весов в кг (3, 6, 12, 15, 30, 60, 120, 150, 300);

( Н) - гигиеническое исполнение (необязательный параметр);

Модель PFA, имеет следующее обозначения:

Для модели:

- PFA22O-X1X2-(231O),

где XI- буквенное обозначение размера платформы: DS (1000x1000мм);

ЕЕ (1250x1250мм); ES (1500x1500мм);

Х2 - числовое обозначение Мах весов в кг (1500, 3000);

231 - обозначение комплектации терминалом (необязательный параметр).

Для моделей:

- PFA574C-X1-X2-(231);

- PFA774C-X1-X2-(231);

- PFA779C-Xl-X2-(236);

где XI- числовое обозначение Мах весов в кг (600, 1500, 3000, 6000);

Х2 - размер платформы в сантиметрах:

- 100100 (1000x1000мм);

- 125125 (1250x1250мм);

- 125150 (1250x1500мм);

- 150150 (1500x1500мм);

- 150200 (1500x2000мм);

- 200200 (2000x2000мм);

2310; 2360 - обозначение комплектации терминалом (необязательный параметр);

Модель РТА имеет следующее обозначения:

- РТА221-1500-840(-2310);

- РТА226-1500-840(-2360);

где 1500 - числовое обозначение Мах весов в кг,

840 - габаритная ширина весов в мм.

- 2310; 2360 - обозначение комплектации терминалом (необязательный параметр);

Модель РСС имеет следующее обозначения:

-РССХ1-Х2 (-2310);

XI - числовое обозначение Мах весов в тоннах (0,6; 1; 1,5);

Х2 - размер платформы: 0808 (800x800мм), 1010 (1000x1000мм), 1212 (1200x1200мм);

2310 - обозначение комплектации терминалом (необязательный параметр);

Модель PCS, имеет следующее обозначения:

- PCS Х1-Х2(-2360)

XI - числовое обозначение Мах весов в тоннах (0,6; 1;1,5);

Х2 - размер платформы: 0808 (800x800мм), 1010 (1000x1000мм), 1212 (1200x1200мм).

2360 - обозначение комплектации терминалом (необязательный параметр);

Модель PG, имеет следующее обозначения:

- PG(V)-X1-X2-X3

где (V) - наличие ложемента на весовой платформе (необязательный параметр);

XI - числовое обозначение Мах весов в тоннах (6; 10; 15;30);

Х2 - размер платформы: 1215 (1200x1500мм),1515 (1500x1500мм), 1820 (1800x2000мм), 1830 (1800x3000мм), 1840 (1800x4000мм), 1850 (1800x5000мм);

ХЗ - обозначение комплектации терминалом (необязательный параметр);

Соответствие обозначения весов их характеристикам, размерам, материалу элементов конструкции и степени защиты от проникновения жидкостей, водяного пара и пыли указываются индивидуально в руководстве по эксплуатации на каждую модификацию весов.

Питание весов осуществляется через адаптер сетевого питания или непосредственно от сети переменного тока. Весы с терминалами типа IND, ICS имеют возможность автономного питания от аккумуляторных батарей постоянного тока с напряжением 12 вольт или от 6 элементов питания типа АА (LR6) напряжением 9 вольт.

Соответствие обозначения весов их характеристикам, размерам, материалу элементов конструкции и степени защиты от проникновения жидкостей, водяного пара и пыли указываются индивидуально в руководстве по эксплуа^тани на каждую модификацию весов.

В весах предусмотрены следующие устройства и функции: I         \ 'п

- устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011, п. 4.5.5);

- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

- полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

- устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011 Т.2.7.5);

- устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4);

Общий вид ГПУ и терминалов показан на рисунках 1.

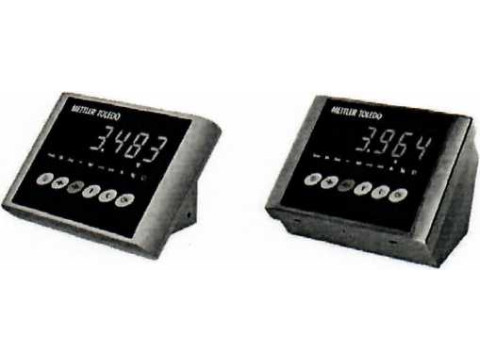

Терминал IND231

IND236

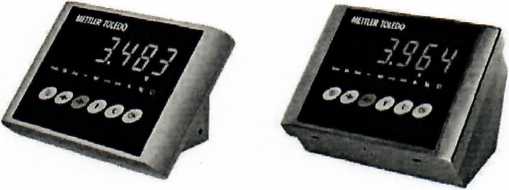

Терминал IND131/331

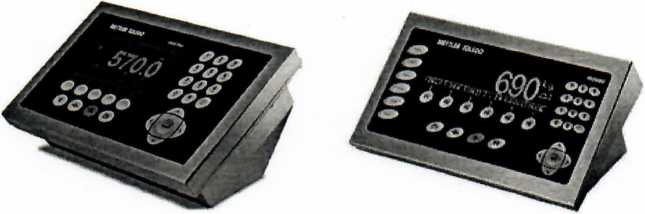

Терминал IND570

Терминал IND690

Терминал IND780

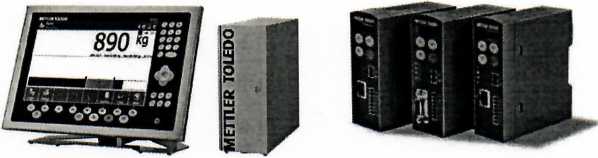

Терминал IND890

Терминал АСТ350

Терминал ICS

Грузоприемное устройство весов РВА226/РВА426/РВА429

Грузоприемное устройство весов РВА220

Грузоприемное устройство весов PCS

Грузоприемное устройство весов РСС

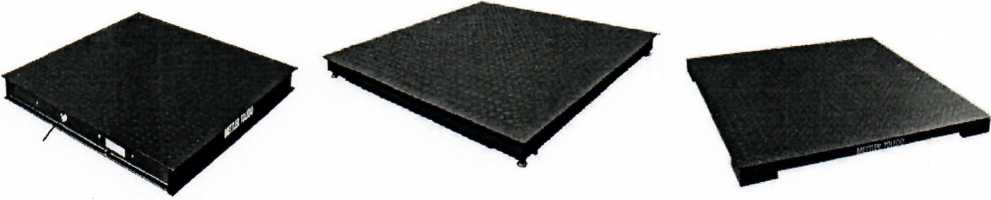

Грузоприемное устройство Грузоприемное устройство весов весов PFA220              PFA574C

Грузоприемное устройство весов PFA774C

Грузоприемное устройство весов PFA779C

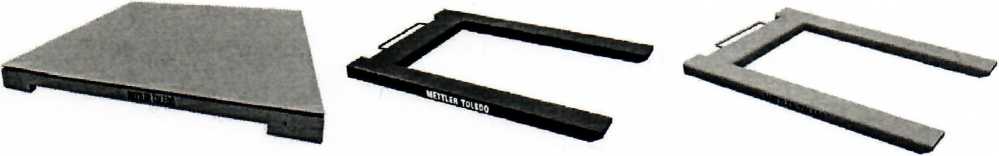

Грузоприемное устройство весов РТА221

Грузоприемное устройство весов РТА226

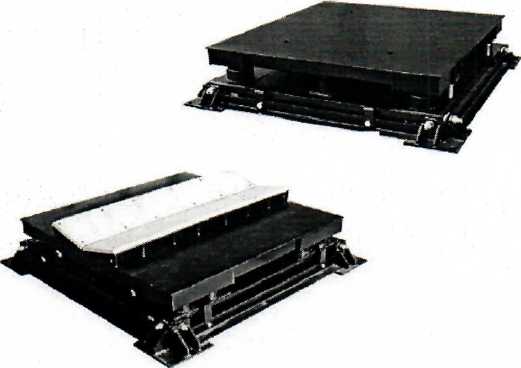

Грузоприемное устройство весов PG (PGV)

Рисунок 1 - Общий вид весов (терминалов и грузоприемных устройств)

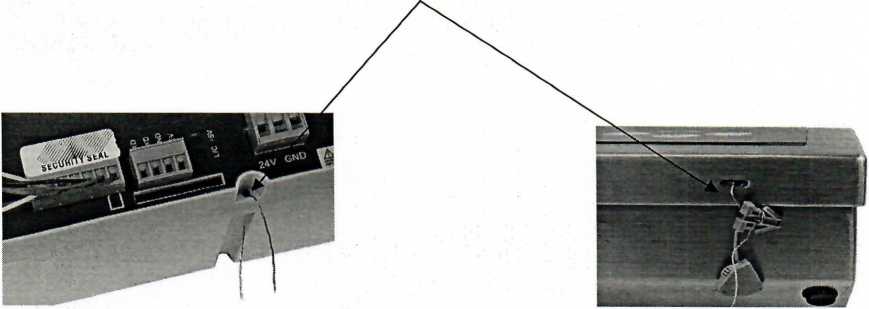

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, как показано на рисункЕ 2.

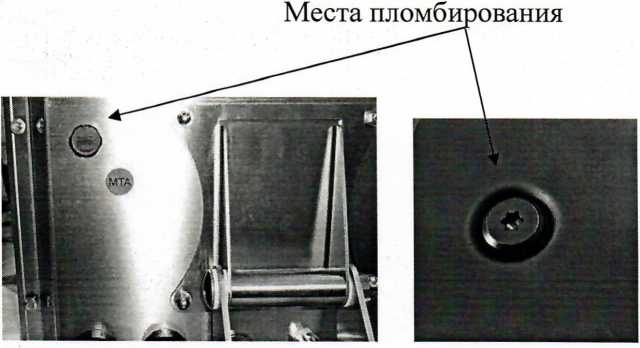

Места пломбирования

IND131

IND221 IND226 IND331

IND690 IND560_IND7 80

IND890

Рисунок 2 - Примеры пломбировки корпуса терминалов

Государственный ревстп! I ЛЭДств измерений \ Республики bMapgt, / \Д*» даиуммямЙ/

Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.

ПО весов является встроенным и делится на метрологически значимое и метрологически незначимое.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

.Республики Беларусь \Для документой/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (п), интервала взвешивания и пределов допускаемой погрешности при поверке (шре) в зависимости от максимальной нагрузки весов приведены в таблице 2.

Таблица 2

\Для документов,

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом

значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны значению пределов допускаемых погрешностей при поверке.

удвоенному

Основные технические характеристики приведены в таблице 3.

ЛИСТ 10

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на ГПУ, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

1. Весовой терминал (в зависимости от модификации) - 1 шт.

2. Грузоприемное устройство - 1 шт.

3. Адаптер сетевого питания (в зависимости от модификации) - 1 шт.

4. Руководство по эксплуатации - 1 экз.

Нормативные документы

1. ГОСТ OIML R 76-1-2011. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2. Техническая документация: ««Mettler-Toledo (ChangZhou) Measurement Technology Ltd.», Китай.

Поверка

Поверку осуществлять в соответствии с Приложением ДА ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Заключение

Весы для статического взвешивания серии Р соответствуют требованиям документации фирмы «Mettler-Toledo (Changzhou) Measurement Technology Ltd.», КНР.
