Весы электронные серии B
| Номер в ГРСИ РФ: | РБ 03 02 6717 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Mettler-Toledo» США |
|
Описание типа РБ 03 02 6717 18 [2018-08-24]
rb-03-02-6717-18_2018-08-24.pdf
|
Скачать |
Весы электронные серии В (далее - весы) предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6717 18 |
| Наименование | Весы электронные серии B |
| Год регистрации | 2018 |
| Номер сертификата | 12016 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2023-09-27 |
| Получатель сертификата | фирма "Mettler-Toledo (ChangZhou) Measurement Technology Ltd.", Китай (CN) |
Производитель / Заявитель
фирма "Mettler-Toledo (ChangZhou) Measurement Technology Ltd."
Адрес: № 111 West Taihu Road, Xinbei District, Changzhou, Jiangsu
Контакты: 0519-86642040 / 0519-86641991
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по Приложению ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 6717 18 [2018-08-24]
rb-03-02-6717-18_2018-08-24.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные серии В (далее - весы) предназначены для статического измерения массы.
Область применения - различные отрасли промышленности, сельского хозяйства и торговли.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется аналого-цифровым преобразователем (АЦП) терминала в цифровой код и выводится на дисплей терминала, как результат взвешивания.
Конструктивно весы состоят из грузоприёмного устройства (ГПУ) со встроенными весоизмерительными датчиками и терминала, соединённых между собой кабелем.
Весы имеют следующие конструктивные исполнения:
- с терминалом, установленным на стойке, закрепленной на основании грузоприемного устройства;
- с терминалом, дистанционно связанным кабелем с грузоприемным устройством;
- с терминалом, встроенным в корпус грузоприемного устроиств^/^^^^А
В весах используются терминалы с обозначением IND211, IND231, IND236 производства «Mettler-Toledo», которые отличаются клавишами ввода буквенноцифровой информации и объемом памяти для хранения программного обеспечения (ПО) и результатов взвешивания.
В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, USB-Slave, дискретные входа/выхода и подключение периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, компьютеров.
Весы выпускаются в модификации, отличающихся пределами взвешивания, габаритными размерами и исполнением грузоприемной платформы, материалом изготовления датчиков.
Весы имеют обозначение BYA (XI Х2 Х3)-(Х4),
где В - тип весов;
Y - исполнение весов:
В - настольные либо напольные весы с винтовыми регулируемыми ножками (опорами);
Т - передвижные (могут оснащаться колесиками);
А - присутствует для всех исполнений весов;
XI - символ 2, условно-количественно характеризующий долговечность, прочность и коррозионную стойкость материалов, из которых изготовлены рама, корпус, грузоприёмная платформа ГПУ: пластик, алюминиевые сплавы, различные марки сталей, различные виды окраски, нанесения защитных покрытий или полировки; чем выше цифра - тем выше качество конструкционных материалов, выше стойкость ГПУ к различным воздействиям.
Х2 - символ 1 или 3, условно-количественно характеризующий область
применения и особенности использования весов; чем выше цифра - тем весы более универсальны с точки зрения использования в разных отраслях промышленности.
ХЗ - символ 1 или 6, условно-количественно характеризующий
коррозионную стойкость материалов ГПУ и датчиков, а также их стойкость к воздействию сред с повышенной влажностью, к проникновению пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем выше цифра — тем весы устойчивее к высокой влажности, воздействию или проникновению жидкостей и пыли.
Х4 - буквенно-числовое обозначение размера грузоприёмной платформы
(чаши), максимальной нагрузки (Мах), наличия дополнительных опций (например, аккумуляторной батареи, повышенной разрешающей способности датчиков и т.д.) - необязательный параметр.
Возможные обозначения размеров ГПУ: А (240 х 300 мм); ВА (305 х 355 мм); В (400 х 500 мм); ВВ (300 х 400 мм); ВС (500 х 650 мм); СА (420 х 550 мм); СС (600 х 800 мм); 555А (555 х 1150 мм); 690А (690 х1220 мм).
Возможные значения МАХ: 3 кг; 6 кг; 15 кг; 30 кг; 35 кг; 60 кг; 150 кг; 300 кг, 2000 кг.
Весы могут быть укомплектованы в соответствии с Руководством по эксплуатации рольгангами, стойками крепления терминала, тележками для транспортировки и взвешивания в зависимости от выбранного способа монтажа.
Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.
В весах предусмотрены следующие устройства и функции:
- устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011, п. 4.5.5);
- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);
- полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);
- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);
- устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011 Т.2.7.5);
- устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4);

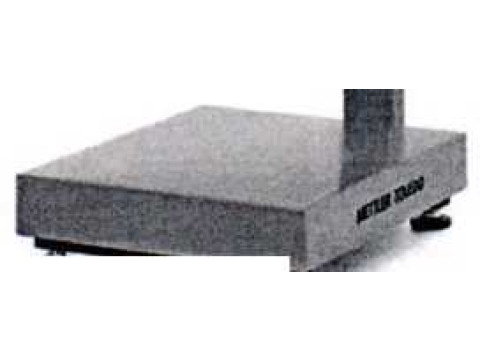

Общий вид весов различных конструктивных исполнений показан на рисунках 1-3.
BBA231-3A15A
ВВА211-5ВА30
Рисунок 1 - Весы с терминалом, установленным на стойке, закрепленной на основании грузоприемного устройства
ВВА236-4В60
Рисунок 2 - Весы с терминалом, дистанционно связанным с грузоприемным устройством
ВТА231-690А
Рисунок 3 - Весы передвижные со встроенным терминалом
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от исполнения, как показано на рисунке 4.

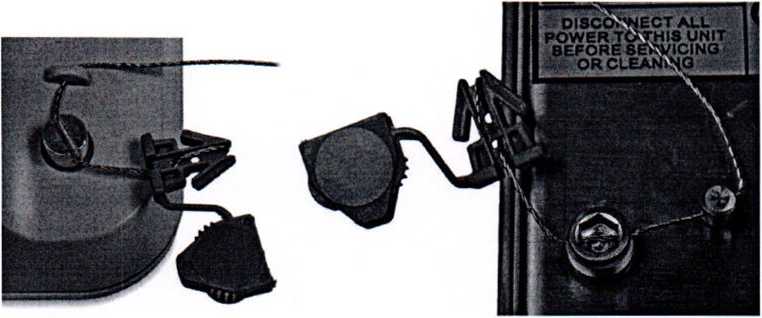

Рисунок 4 - Места пломбировки корпуса терминалов
Программное обеспечение (далее - ПО) весов является встроенным и делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате аналого-цифрового преобразователя терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от исполнения как показано на рисунке 4.
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
для весов CIND211 |
для весов CIND231 |
для весов с IND236 | |
|
Идентификационное наименование ПО |
Ы.хх |
Ll.xx.yy |
L2.x |
|
Номер версии (идентификационный номер) ПО |
Ы.хх |
Ll.xx.yy |
L2.X |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
* |
* |
* |
|
Алгоритм вычисления цифрового идентификатора ПО |
* |
* |
* |
где - х принимает значения от 0 до 9, у принимает значения от 0 до 9.
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значения (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (и), интервалов нагрузки (т) и пределов допускаемой погрешности при первичной поверке (тре) приведены в таблице 2.
Таблица 2
|
Обозначение модификации |
Нагрузка, кг |
d, г |
е, г |
п |
Интервал нагрузки (т), кг |
тре, | ||
|
Мах |
Min |
Г | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |
|
ВВА211-5АЗ; ВВА211-5АЗ-1001; BBA236-4A3; BBA236-4A3R |
3 |
0,02 |
1 |
1 |
3000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2 включ. Св. 2 до 3 включ. |
±0,5 ± 1 ± 1,5 | |
|
ВВА211-5А6; ВВА211-5А6-1001; BBA231-3A6A; ВВА236-4А6; BBA236-4A6R |
6 |
0,04 |
2 |
2 |
3000 |
От 0,04 до 1 включ. Св. 1 до 4 включ. Св. 4 до 6 включ. |
± 1 ±2 ±3 аил | |
|
Лист 5 |
7 J ' [Государстаеньый реестр! 1 средств измерений / \ Республики Беларусь / | |||||||
(ля документов,
|
ВВА211-5А15; ВВА211-5А15-1001; BBA231-3A15A; ВВА236-4А15; BBA236-4A15R |
15 |
0,1 |
5 |
5 |
3000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. |
±2,5 ±5 ±7,5 |
|
ВВА211-5ВА30; ВВА211-5ВА30-1001; ВВА236-4ВВ30; BBA236-4BB30R; ВВА236-4В30; BBA236-4B30R |
30 |
0,2 |
10 |
10 |
3000 |
От 0,2 до 5 включ. Св. 5 до 20 включ. Св. 20 до 30 включ. |
±5 ± 10 ± 15 |
|
BBA231-3BB35A |
35 |
0,2 |
10 |
10 |
3500 |
От 0,2 до 5 включ. Св. 5 до 20 включ. Св. 20 до 35 включ. |
±5 ± 10 ± 15 |
|
ВВА211-5ВА60; ВВА211-5ВА60-1001; ВВА211-5СА60; ВВА211-5СА60-1001; BBA231-3BB60A; BBA231-3B60A; BBA231-3BC60A; BBA231-3CC60A; ВВА236-4ВВ60; BBA236-4BB60R; ВВА236-4В60; BBA236-4B60R |
60 |
0,4 |
20 |
20 |
3000 |
От 0,4 до 10 включ. Св. 10 до 40 включ. Св. 40 до 60 включ. |
± 10 ±20 ±30 |
|
ВВА211-5СА150; ВВА211-5СА150-1001; BBA231-3B150A; BBA231-3BC150A; BBA231-3CC150A; ВВА236-4В150; BBA236-4B150R |
150 |
1 |
50 |
50 |
3000 |
От 1 до 25 включ. Св. 25 до 100 включ. Св. 100 до 150 включ. |
±25 ±50 ±75 |
|
ВВА211-5СА300; ВВА211-5СА300-1001; BBA231-3BC300A; BBA231-3CC300A |
300 |
2 |
100 |
100 |
3000 |
От 2 до 50 включ. Св. 50 до 200 включ. Св. 200 до 300 включ. |
±50 ± 100 ± 150 |
|
ВТА231-555А; ВТА231-690А |
2000 |
40 |
2000 |
2000 |
1000 |
От 40 до 1000 включ. Св. 1000 до 2000 включ. |
± 1000 ± 1500 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (тре).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто.
Основные технические характеристики приведены в таблице 3. Таблица 3
|
Наименование характеристики |
Значение |
|
Класс точности весов по ГОСТ O1ML R 76-1-2011 |
средний III |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
|
Показания индикации массы, не более: |
Мах + 9е |
|
Диапазон выборки массы тары (Т), % от Мах: |
от 0 до ТОО |
|
Диапазон установки на нуль и слежения за нулем, % от Мах, не более |
— |
|
Наименование характеристики |
Значение |
|
Диапазон первоначальной установки нуля, % от Мах, не более |
20 |
|
Параметры электрического питания: - от сети переменного тока: - напряжение, В - частота, Гц - от встраиваемой аккумуляторной батареи, В |
От 187 до 242 От 49 до 51 12 |
|
Потребляемая мощность, ВА, не более |
60 |
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 40 |
|
Относительная влажность, % |
до 85, при температуре 40 °C, без конденсации влаги |
|
Средняя наработка на отказ, ч |
24000 |
|
Вероятность безотказной работы за 1 000 ч |
0,92 |
|
Средний срок службы, лет |
15 |
Габаритные размеры и масса модификаций весов приведены в таблице 4. Таблица 4
|
Модификация |
Габаритные размеры, мм |
Масса, кг, не более |
|
ВВА211-5АЗ, ВВА211-5АЗ-1001, ВВА211-5А6, ВВА211-5А6-1001, ВВА211-5А15, ВВА211-5А15-1001 |
428 х 240 х 528 |
9 |
|
ВВА211-5ВА30, ВВА211-5ВА30-1001, ВВА211-5ВА60, ВВА211-5ВА60-1001 |
482 х 305 х528 |
13 |
|
ВВА211-5СА60, ВВА211-5СА60-1001, ВВА211-5СА150, ВВА211-5СА150-1001, ВВА211-5СА300, ВВА211-5СА300-1001 |
677 х 420 х 848 |
25 |
|
BBA231-3A6A, BBA231-3A15A |
435 х 240x487 |
6 |
|
BBA236-4A3, ВВА236-4А6, ВВА236-4А15, BBA236-4A3R, BBA236-4A6R, BBA236-4A15R |
435 х 240 х 487 |
5,5 |
|
ВВА236-4ВВ30, ВВА236-4ВВ60, BBA236-4BB30R, BBA236-4BB60R |
531 х 300x487 |
10,6 |
|
ВВА236-4В30, ВВА236-4В60, ВВА236-4В150, BBA236-4B30R, BBA236-4B60R, BBA236-4B150R |
631 х 400x 807 |
22,2 |
|
BBA231-3BB35A, ВВА231-ЗВВ60А |
531 х 300x487 |
11 |
|
ВВА231-ЗВ60А, ВВА231 -ЗВ 150А |
630x400x817 |
22 |
|
BBA231-3BC60A, BBA231-3BC150A, BBA231-3BC300A |
780 х 500 х 1056 |
31 |
|
BBA231-3CC60A, BBA231-3CC150A, BBA231-3CC300A |
930 х 600 х 1056 |
50 |
|
ВТА231-555А, ВТА231-690А |
1700 х730 х 1000 |
164 |
Знак утверждения типа
Знак утверждения типа наносится фотохимическим способом на
маркировочную табличку, закрепленную на ГПУ, и типографским титульные листы эксплуатационной документации.
СООО1
на
Комплектность
1. Весы (исполнение по заказу) - 1 шт.
2. Адаптер сетевого питания - 1 шт.
3. Соединительный кабель для подключения терминала - 1 шт.
4. Руководство по эксплуатации - 1 экз.
Нормативные документы
1. ГОСТ OIML R 76-1-2011. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. Техническая документация: «Mettler-Toledo (ChangZhou) Measurement Technology Ltd.», Китай.
Поверка
Поверку осуществлять в соответствии с Приложением ДА ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Заключение
Весы электронные серии В соответствуют требованиям документации фирмы «Mettler-Toledo (Changzhou) Measurement Technology Ltd.», КНР.
