Весы торговые серии bPlus

Назначение

Весы торговые серии bPlus (далее - весы), предназначены для статического взвешивания и вычисления стоимости продуктов на предприятиях торговли и общественного питания.

Область применения - предприятия торговли и общественного питания.

Описание

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы и результат вычисления стоимости на основе заранее введенной пользователем весов информации о цене отображаются в визуальной форме на дисплее весов, а также осуществляется печать этикетки.

Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1-2011 и состоит из следующих функциональных узлов:

- грузоприемное устройство в виде платформы (далее - ГПУ), опирающейся на один весоизмерительный тензорезисторный датчик (далее - датчик);

- электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости;

- показывающее устройство - два первичных дисплея;

- печатающее устройство;

- клавиатура управления весами (далее - клавиатура).

Весы имеют интерфейсы связи передачи измерительной информации в виде цифрового

Весы выпускаются в модификациях, отличающихся компоновкой функциональных узлов (согласно обозначениям модификации средства измерений) и метрологическими характеристиками (согласно таблице 2).

Схема обозначения модификаций средства измерений (обозначение наносится на маркировочную табличку):

bPlus-[l]2[2]-[3][4][5][6]-[7][8][9] RU где:

[1] — компоновка функциональных узлов:

Т — в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство, показывающее устройство закреплено на стойке, клавиатура управления закреплена на основном корпусе;

Н — в одном (основном) корпусе объединены электронное устройство, печатающее устройство, показывающее устройство и клавиатура управления, ГПУ подвешено снизу корпуса;

[2] — тип клавиатуры: М — мембранная; L — сенсорная клавиатура;

[3] и [4] — тип дисплеев: А — семисегментный дисплей; В — матричный дисплей с оранжевой подсветкой; Е — матричный дисплей с белой подсветкой;

[5] — максимальная нагрузка весов, в кг: 06; 15; 30;

[6] —режим работы весов: S - однодиапазонные весы; D — двухинтервальные весы;

[7] — оснащение средствами распознавания инфракрасных меток: 0 — отсутствует; R — присутствует;

[8] — оснащение интерфейсом связи: Е — Ethernet; W — Wi-Fi;

[9] — характеристики принтера: 0 — лента 50 мм с подложкой; 1 — лента 50 мм без подложки; 2 — лента 75 мм без подложки.

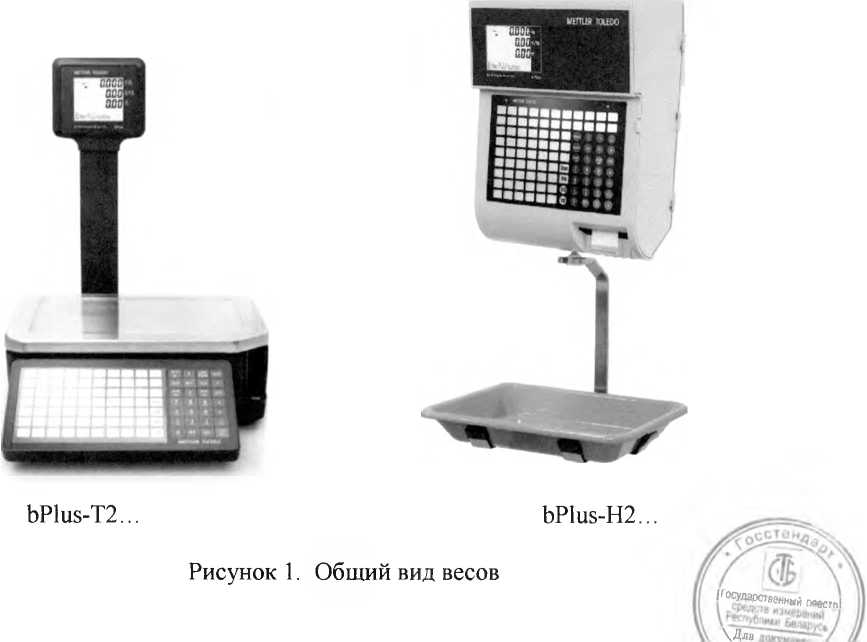

Внешний вид весов представлен на рисунке 1.

Программное обеспечение

Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к регулировкам весов и данным измерений обеспечивается невозможностью изменения программного обеспечения без применения специализированного оборудования производителя.

Изменение программного обеспечения через интерфейс пользователя невозможно. Доступ к параметрам регулировки весов возможен только при нарушении пломбы и включения переключателя регулировки.

Идентификационные данные программного обеспечения отображаются при включении весов (перезапуске ПО), а также могут быть распечатаны при последовательном нажатии клавиш «Menu» и «*».

Уровень защиты программного обеспечения и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с СТБ OIMLD 31-2015.

Таблица 1. Идентификационные данные программного обеспечения

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 2. Основные технические характеристики

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значения Max, Min, действительной цены деления (d), е, n, тре в соответствующих интервалах нагрузки (т) и класс точности по ГОСТ ML R 76-1-2011, в зависимости от модификации весов приведены в таблице 3.

Таблица 3                                                          __________________________________________________________

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов методом офсетной печати, а также на титульные листы эксплуатационной документации.

Комплектность

1. Весы торговые серии bPlus..................................................................1 шт

2. Комплект принадлежностей................................................................1 шт

3. Руководство по эксплуатации...............................................................1 экз.

Нормативные документы

Техническая документация фирмы «Mettler-Toledo (Changzhou) Scale & System Ltd.», Китай.

TP 2008/012/BY «Неавтоматические весоизмерительные приборы. Основные требования».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Заключение

Весы торговые серии bPlus соответствуют требованиям технической документации фирмы изготовителя Mettler-Toledo (Changzhou) Scale & System Ltd.», Китай, TP 2008/012/BY, ГОСТ OIML R 76-1 -2011, TP TC 004/2011, TP TC 020/2011.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь -не более 12 месяцев.

Испытания проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации»

пр. Космонавтов, 56, 230003, г. Гродно,

факс (0152) 64 31 29, тел. (0152) 71 45 90, эл. почта csms grodno@tut.bv.

аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
