Весы вагонные неавтоматического действия ВСВ

Назначение

Весы вагонные неавтоматического действия ВСВ (далее - весы) предназначены для определения массы железнодорожных вагонов.

Описание

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), соединительной коробки и электронного устройства, которое представляет результаты взвешивания в единицах массы, выполняет аналогово-цифровое преобразование выходного сигнала весоизмерительного датчика и дальнейшую обработку данных, имеет клавиши управления весами и дисплей для отображения результатов взвешивания, переданного через цифровой интерфейс взвешивающего модуля.

ГПУ включает в себя несколько взвешивающих платформ, а также промежуточные и подъездные платформы. Силовой каркас взвешивающей платформы выполнен из высокопрочной стали и опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчики). Промежуточные платформы находятся между взвешивающими платформами. Подъездная платформа устанавливается между взвешивающей платформой и внешним участком рельсового пути. Платформы ГПУ устанавливаются либо на единый железобетонный фундамент либо на раму, установленную на нижнее строение железнодорожного пути. Общий вид весов представлен на рисунке 1.

В весах используются:

- датчики весоизмерительные тензорезисторные С, модификации Cl6i, С16А (Госреестр №60480-15);

- датчики весоизмерительные тензорезисторные модели ZS (Госреестр № 57674-14);

- датчики весоизмерительные тензорезисторные ACT (Госреестр № 48820-11).

Весоизмерительный прибор представляет собой электронное устройство со специализированным микропроцессором. В весах используется весоизмерительный прибор модели НВТ (индикатор). В случае использования цифровых датчиков в весах используется

Общий вид

весоизмерительные приборы DIS2116 (терминал), госреестр № 61809-15.

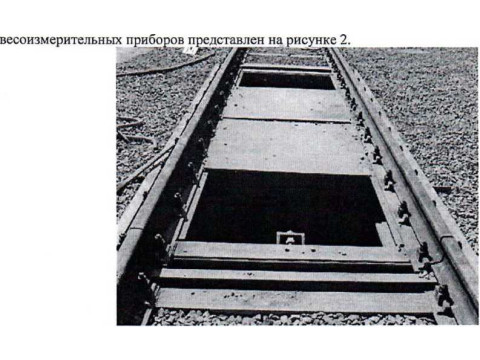

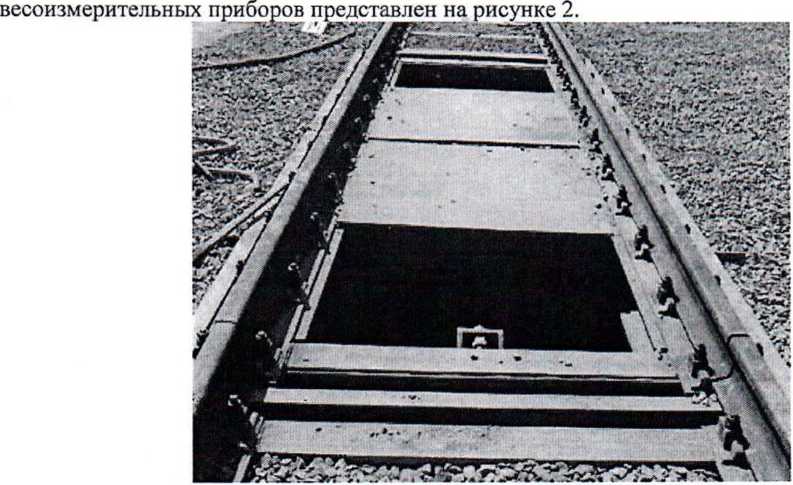

Рисунок 1 - Общий вид ГПУ весов

Прибор НВТ

Прибор DIS2116

Рисунок 2 - Общий вид весоизмерительного прибора

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого вагона деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство слежения за нулем (Т.2.7.3);

- устройство выборки массы тары (Т.2.7.4.1);

- полуавтоматическое устройство установки нуля (Т.2.7.2.2);

- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

- показывающее устройство с расширением (Т.2.6).

Модификации весов имеют обозначение вида ВСВ-[ 1 ][2][3], где

[1] - обозначение конструкции:

А - одна взвешивающая платформа;

С - две взвешивающих платформы;

Т - гри взвешивающих платформы;

Р - бесфундаментная установка весов;

[2] - максимальная нагрузка Мах в кг: 60000; 80000; 100000; 120000; 150000; 200000.

[3] - D обозначение весов с цифровыми датчиками С161 (необязательный параметр);

В зависимости от заказа весы оснащаются различными интерфейсами связи (RS232, RS485, СОМ, USB), разъемом дополнительной клавиатуры для ввода параметров (только для весов с прибором DIS2116), узлами для настольного или настенного размещения прибора, коллектора сигнала датчиков.

Пример обозначения весов: BCB-C60000D-2.

Класс точности, значение максимальной нагрузки Мах, значение минимальной нагрузки Min, поверочный интервал е, диапазон уравновешивания тары наносятся на лицевую панель весоизмерительного прибора.

Для защиты от несанкционированного доступа, настройки и вмешательства используется пломбировка корпуса (рисунки 3 - 5).

Государственный реесп сррдста измерений Республики белап,.,

Место пломбировки.

I

Рисунок 3 - Схема пломбировки соединительной коробки от несанкционированного доступа

Рисунок 4 - Схема пломбировки весоизмерительного прибора модели НВТ от несанкционированного доступа (вид сзади)

Место пломбировки

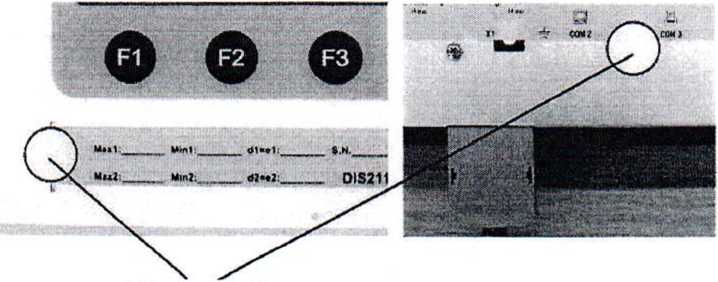

Рисунок 5 - Схема пломбировки весоизмерительного прибора модели DIS2116 от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным управлением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитньоуиер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

I (государственный peecwi I U \ средств измерении / . \\ \ Рбсдубяики Бе лар'" > /    .

«■>Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и стройки, а также измерительной информации, в приборах НВТ используется пломбируемая .еремычка, расположенная на печатной плате прибора, а в приборах DIS2116 - пломбируемый переключатель.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в табл. 1. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Параметры электропитания при использовании прибора НВТ:

Параметры электропитания от сети переменного тока: напряжение, В................................................................................................................ 220*{®*

частота, Гц.........................................................................................................................50±1

Параметры электропитания от встроенной аккумуляторной батареи: напряжение, В..............................................................................................................6,0±0,1

Параметры электропитания при использовании прибора DIS2116

Параметры электропитания от тока, В...........................................................................от 10 до 30

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весоизмерительного прибора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Лист № 5

Всего листов 5

iv рКЭ

уществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы .савтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классу точности Мцз по ГОСТ OIMLR 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

ВС ТУ 4274-012-50062845-2012 «Весы вагонные неавтоматического действия ВСВ. Технические условия».
