Весы подвесные крановые ВСК

Назначение

Весы подвесные крановые ВСК (далее - весы) предназначены для статических измерений массы транспортируемых кранами грузов.

Описание

Весы состоят из весоизмерительного устройства, индикатора, устройства для подвешивания весов, защитного корпуса, устройства дистанционного управления, аккумуляторной батареи и устройства ее зарядки. В состав весоизмерительного устройства входят грузоприемное устройство и весоизмерительный тензорезисторный датчик (далее - датчик).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал. Сигнал изменяется пропорционально массе груза. Затем сигнал поступает на вход индикатора для обработки результатов измерений.

Весы состоят из 4 семейств:

Семейство А - весы с внутренним блоком управления в корпусе А;

Семейство В - весы с внутренним блоком управления в корпусе В;

Семейство Е - весы с внутренним блоком управления в корпусе Е;

Семейство Н - весы с внешним индикатором в корпусе Н.

Весы выпускаются в различных модификациях, отличающихся конструктивными и метрологическими характеристиками, и имеют следующие обозначения:

ВСК-[1][2][3], где

[1] - максимальная нагрузка Мах (от 50 до 50000 кг);

[2] - обозначение семейства (А, В, Е, Н);

[3] - вариант исполнения весов с возможностью передачи значений по радиоканалу на внешний индикатор (Д).

Внешний индикатор весов семейства «Н» имеет последовательный интерфейс RS-232 для подключения к персональному компьютеру. Общий вид весов представлен на рисунке 1.

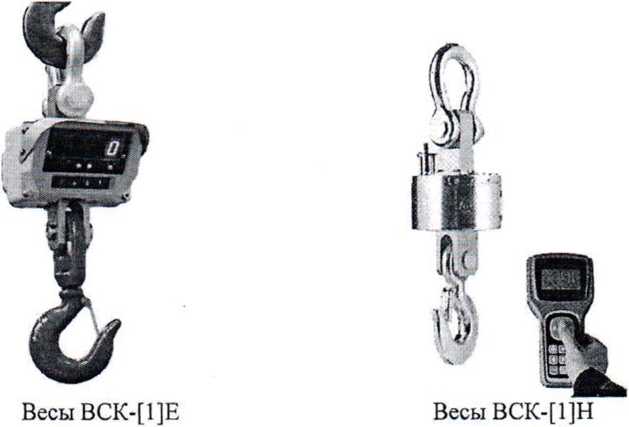

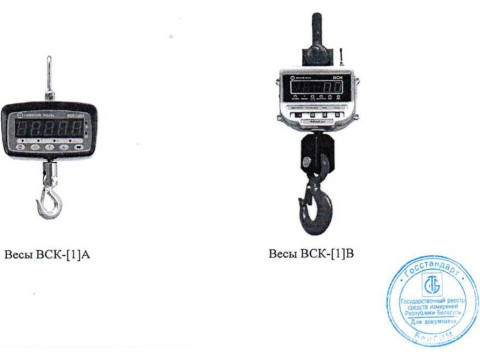

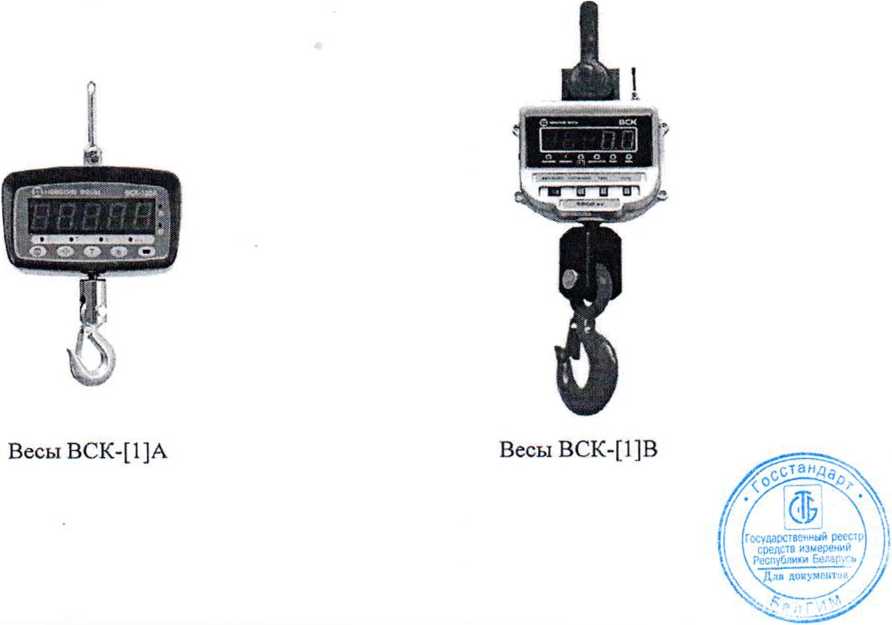

Рисунок 1 Общий вид весов

Весы снабжены следующими устройствами и функциями:

- устройство слежения за нулем;

- устройство выборки массы тары;

- полуавтоматическое устройство установки нуля;

- система оперативного контроля степени заряженности аккумуляторной батареи.

Класс точности, значение максимальной нагрузки Мах, значение минимальной нагрузки Min, действительная цена деления d, поверочный интервал е наносятся на наклейку, разрушаемую при удалении, или на маркировочную табличку, прикрепленную к корпусу весов (рис. 2).

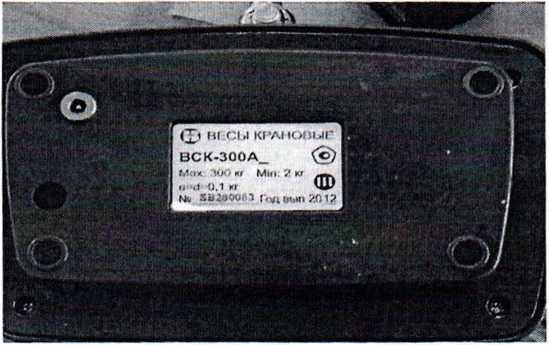

Рисунок 2 - Пример маркировки весов

Для защиты от несанкционированного доступа к параметрам юстировки и измерительной информации весов используются пароль для весов семейства А, джампер для весов семейства Е, комбинация клавиш для весов семейств В и Н.

Для защиты от несанкционированного доступа, настройки и вмешательства используется пломбировка корпуса. Оттиск поверительного клейма наносится на крепежные винты задней части корпуса для ВСК-[1]А, на крепежные винты - для ВСК-[1]В,Е, на корпусе весов и на крепежные винты внешнего индикатора - для семейства ВСК-[1]Н (рис. 3).

Место пломбировки для

ВСК - [1]Н

пломбировки на внешнем индикаторе для ВСК-[1]Н

Рисунок 3 - Схема пломбировки весов ВСК от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным. ПО реализует следующие функции: сбор, обработку, представление измерительной информации, а также для весов семейства Е, В передачу измерительной информации.

В таблице 1 приведены сведения об идентификационных данных ПО.

Таблица 1

*примечание - конструкция весов не предусматривает вычисление цифрового идентификатора ПО, и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Изменение ПО весов через интерфейс пользователя невозможно. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер: защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Идентификация программы: после включения весов на индикаторе весов семейства Н отображается контрольная сумма и номер версии ПО, для остальных семейств только номер версии ПО.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО на характеристик.

метрологические характеристики учтено при нормировании метрологических

Лист № <

Всего листов (

Технические характеристики

1. Класс точности весов по ГОСТ OIML R 76-1-2011...............................средний

2. Максимальная нагрузка (Мах) и минимальная нагрузка (Min), действительная цен< деления (d), поверочный интервал (е), число поверочных интервалов (п). пределы допускаемо! погрешности весов (шре) при поверке приведены в таблице 2.

Таблица 2

3. Предел допускаемого размаха..............................................................|тре|

4. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более.............................  4 % от Мах

5. Диапазон устройства первоначальной установки нуля, не более.........20 % от Мах

6. Максимальный диапазон устройства выборки массы тары.................от 0 до Мах

7. Время установления показаний, с, не более...................................................5

8. Условия эксплуатации весов:

- предельные значения температуры. °C, (Tmjn, Tm»x)

- для весов семейства А........................................................................................от - 30 до + 40

- для остальных весов...................................................................................от -10 до + 40

- относительная влажность при температуре 35 °C, %..................................................98

9. Габаритные размеры весов (длина, ширина, высота), мм, не более:

- ВСК-А.................................................................................. 220, 433, 150

- ВСК-В...................................................................................260, 960, 230

- ВСК-Е...................................................................................210, 780,278

- ВСК-Н.................................................................................300, 1263,320

10. Масса весов, кг, не более

11. Питание весов от аккумулятора, напряжение, В..................................6,0±0,1

12. Потребляемая мощность, В А, не более

13. Вероятность безотказной работы за 2000 ч

Знак утверждения типа

наносится на наклейку, разрушаемую при удалении, или фотохимическим способом на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 3 - Комплектность средства измерений_________________________________ _____

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделом «Поверка» в Руководствах по эксплуатации.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствии с схемой пломбировки весов ОТ нес ционированного доступа и на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ O1ML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы.

ТУ 4274-001-50062845-2013 Весы подвесные крановые ВСК. Технические условия.
