Весы неавтоматического действия Pioneer PX, PXP, PJX, PR
| Номер в ГРСИ РФ: | РБ 03 02 6725 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | «Ohaus Corporation», США |
|
Описание типа РБ 03 02 6725 18 [2019-02-25]
rb-03-02-6725-18_2019-02-25.pdf
|
Скачать |
Весы неавтоматического действия Pioneer (далее - весы) предназначены для статического определения массы веществ и материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 6725 18 |
| Наименование | Весы неавтоматического действия Pioneer PX, PXP, PJX, PR |
| Год регистрации | 2018 |
| Номер сертификата | 12024 |
| Дата регистрации | 2018-10-30 |
| Срок действия | 2023-10-30 |
| Получатель сертификата | фирма "OHAUS Instruments (Changzhou) Co., Ltd", Китай (CN) |
Производитель / Заявитель
Фирма "OHAUS Instruments (Changzhou) Co., Ltd"
Адрес: 1-2F, Building 22, №538, West Hehai Road, Xinbei District, Changzhou, Jiangsu Province, 213125, R.P.China
Контакты: Тел.: +86-519-8664-2040: факс: +86-519-8664-1991; e-mail: ru.service@ohaus.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ДА ГОСТ OIML R 76-1-2011. |
Поверители
Скачать
|
Описание типа РБ 03 02 6725 18 [2019-02-25]
rb-03-02-6725-18_2019-02-25.pdf
|
Скачать |
Описание типа
Назначение
Весы неавтоматического действия Pioneer (далее - весы) предназначены для статического определения массы веществ и материалов.
Область применения - предприятия различных отраслей промышленности, сельского хозяйства, научно-исследовательские организации и метрологические лаборатории.
Описание
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой сигнал. Результаты взвешивания выводятся на цифровой дисплей.
Конструктивно весы состоят из весоизмерительного устройства с системой электромагнитной компенсации и электронного блока. Конструкция весов предусматривает возможность взвешивания под весами.
Весы с действительной ценой деления (d) равной 0,01; 0,1; 1 мг оснащены ветрозащитной витриной.
Весы выпускают следующих модификаций: РХ, РХР, PJX, PR отличающихся назначением, конструктивным исполнением и метрологическими характеристиками.
Условное обозначение весов имеет следующий вид: Р [A][B][C][D][M][E], где:
- Р - сокращенное наименование «Pioneer».
- А - назначение весов, в зависимости от области применения:
1) X - общего назначения;
2) ХР - для фармацевтической отрасли; I V
Описание типа средства измерений
3) JX - для ювелирной отрасли;
4) R - общепромышленного назначения.
- В - обозначение максимальной нагрузки: 8 (85 г); 12 (120 г); 22 (220 г); 32 (320 г); 42 (420 г); 52 (520 г); 160 (1600 г); 220 (2200 г); 320 (3200 г); 420 (4200 г); 520 (5200 г); 620 (6200 г); 820 (8200 г); 20 (40 г); 80 (160 г); 120 (240 г); 160 (320 г); 250 (500 г); 82 (820 г);
- С-условное обозначение действительной цены деления шкалы: 5 (0,00001 г); 4 (0,0001 г); 3 (0,001 г); 2 (0,01 г); 1 (0,1 г);
- D - условное обозначение весов с переменным значением действительной цены деления шкалы согласно таблице 2 (в случае применения);
- М - условное обозначение весов из европейского логистического центра (в случае применения);
- Е - условное обозначение весов, калибровка которых производится с применением только внешних гирь (в случае применения).
Весы снабжены следующими дополнительными устройствами:
- устройство установки по уровню;
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
- устройство выборки массы тары (устройство тарирования);
- полуавтоматическое устройство установки на нуль;
- полуавтоматическое устройство юстировки чувствительности.
Весы могут иметь следующие режимы работы:
- счетный режим;
- вычисление процентных соотношений.
Питание весов осуществляется от адаптера сетевого питания.
Весы оснащены последовательными интерфейсами передачи данных USB, RS232C и Ethernet (по дополнительному заказу) для подключения периферийных устройств.
Программное обеспечение весов (далее - ПО) является встроенным и метрологически значимым, и используется в стационарной аппаратной части весов.
Идентификационным признаком ПО служит номер версии ПО, который отображается на цифровом дисплее при включении весов или может быть вызван с помощью меню ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование встроенного ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО** |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное ПО весов Pioneer |
12104021 V.mot |
1.ХХ |
___* |
___* |
|
* Примечание - данные недоступны, так как ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования^ * * Номер версии (идентификационный номер) ПО должен быть не ниже указй$й0г<\' «XX» - одна или несколько значащих цифр. | ||||
Описание типа средства измерений
ПО не может быть модифицировано, загружено или прочитано через интерфейсы после опломбирования.
Место пломбировки весов от несанкционированного доступа, а также схема с указанием места нанесения знака поверки в виде клейма-наклейки приведены в приложении А.
Внешний вид весов приведен на рисунке 1.

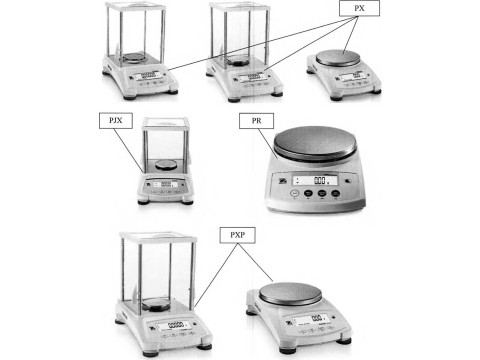

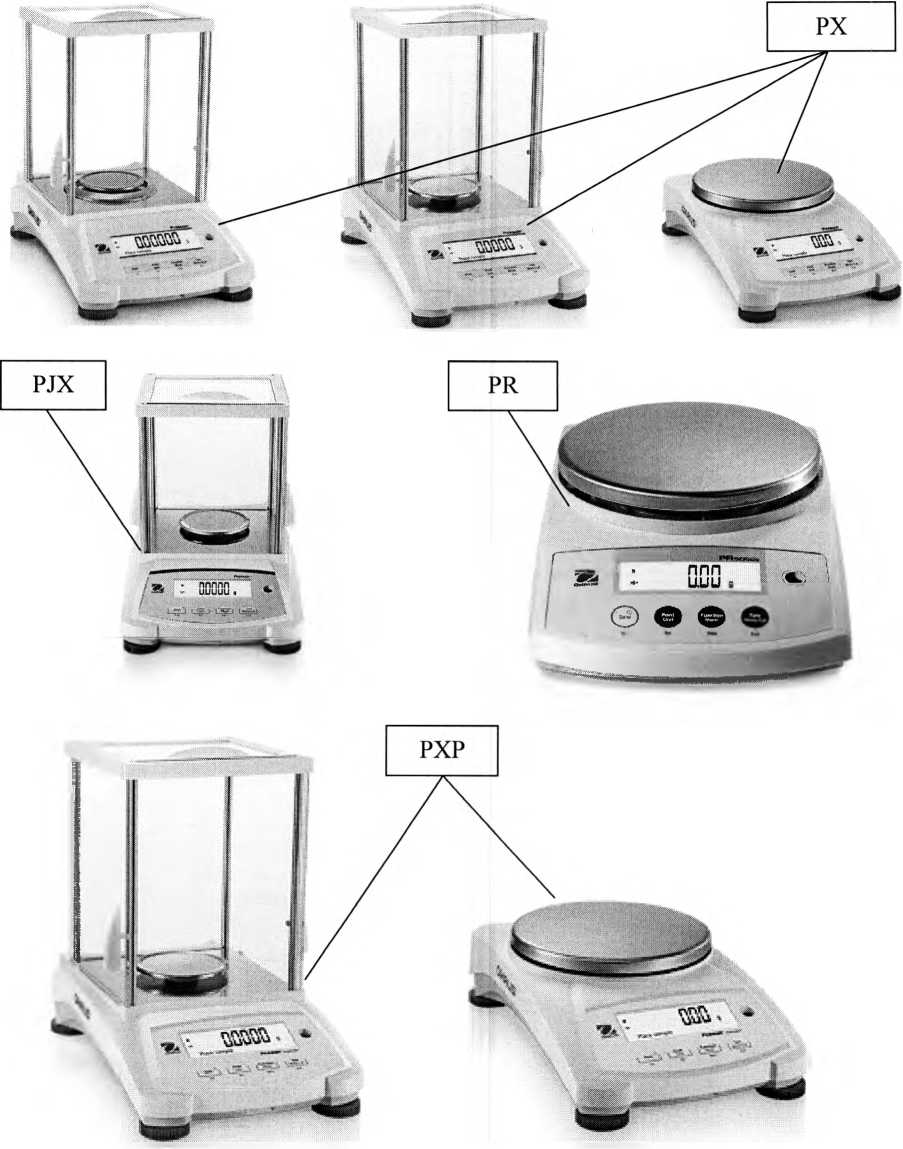

Рисунок 1 - Внешний вид весов неавтоматического действий Pioneer РХ, РХР, PJX, PR
[Государственный реестр] г ‘ средств измерений ? I < Республики Беларусь} J
Описание типа средства измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Значения минимальной (Min) и максимальной (Мах) нагрузки, действительной цены деления (d), поверочного интервала весов (е), интервалов взвешивания, пределов допускаемой погрешности (тре) при поверке и классы точности в соответствии с ГОСТ OIML R 76-1-2011 приведены в таблице 2.
Таблица 2
|
Модификация |
Мах, г |
Min, г |
d, г |
е,г |
Интервалы взвешивания, г |
mpe, г |
Класс точности |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
РХ85 РХ85М |
82 |
0,001 |
0,00001 |
0,001 |
0,001 < ш < 50 |
± 0,0005 |
Специальный I |
|
50<ш<82 |
± 0,001 | ||||||
|
PX125D PX125DM |
52/120 |
0,001 |
0,00001 /0,0001 |
0,001 |
0,001 < ш < 50 |
± 0,0005 |
Специальный I |
|
50 < ш < 120 |
± 0,001 | ||||||
|
PX225D PX225DM |
82/220 |
0,001 |
0,00001 /0,0001 |
0,001 |
0,001 <m<50 |
± 0,0005 |
Специальный I |
|
50 < m < 200 |
± 0,001 | ||||||
|
200 < m < 220 |
±0,0015 | ||||||
|
РХ84 РХ84/Е |
82 |
0,01 |
0,0001 |
0,001 |
0,01 < m < 50 |
± 0,0005 |
Специальный I |
|
50<m<82 |
± 0,001 | ||||||
|
РХ124 РХ124/Е РХ124М |
120 |
0,01 |
0,0001 |
0,001 |
0,01 <m<50 |
± 0,0005 |
Специальный I |
|
50 < m < 120 |
±0,001 | ||||||
|
РХ224 РХ224/Е РХ224М |
220 |
0,01 |
0,0001 |
0,001 |
0,01 < m < 50 |
± 0,0005 |
Специальный I |
|
50 < m < 200 |
± 0,001 | ||||||
|
200 < m < 220 |
±0,0015 | ||||||
|
РХ163 РХ163/Е |
160 |
0,02 |
0,001 |
0,01 |
0,02 < m < 50 |
± 0,005 |
Высокий II |
|
50<m< 160 |
±0,01 | ||||||
|
РХ223 РХ223/Е |
220 |
0,02 |
0,001 |
0,01 |
0,02 < m < 50 |
± 0,005 |
Высокий II |
|
50 < m < 200 |
±0,01 | ||||||
|
200 < m < 220 |
±0,015 | ||||||
|
РХ323 РХ323/Е РХ323М |
320 |
0,02 |
0,001 |
0,01 |
0,02 < m < 50 |
± 0,005 |
Высокий II |
|
50<m<200 |
±0,01 | ||||||
|
200 <m<320 |
±0,015 | ||||||
|
РХ423 РХ423/Е |
420 |
0,02 |
0,001 |
0,01 |
0,02<m<50 |
± 0,005 |
Высокий II |
|
50<m<200 |
±0,01 | ||||||
|
200 < m < 420 |
±0,015 | ||||||
|
РХ523 РХ523/Е РХ523М |
520 |
0,02 |
0,001 |
0,01 |
0,02<m<50 |
± 0,005 |
Высокий II |
|
50 < m < 200 |
±0,01 | ||||||
|
200 < m < 520 |
±0,015 | ||||||
|
РХ822 РХ822/Е |
820 |
0,5 |
0,01 |
0,1 |
0,5 <m<500 |
±0,05 |
Высокий II |
|
500 < m < 820 |
±0,1 | ||||||
|
РХ1602 РХ1602/Е |
1600 |
0,5 |
0,01 |
0,1 |
0,5 <m<500 |
±0,05 |
Высокий II |
|
500 <m< 1600 |
±0,1 | ||||||
|
РХ2202 РХ2202/Е |
2200 |
0,5 |
0,01 |
0,1 |
0,5 <m< 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 2200 |
±0,15 | ||||||
|
РХ2201 РХ2201/Е |
2200 |
5 |
0,1 |
0,1 |
5 < m < 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 2200 |
±0,15 | ||||||
|
РХ3202 РХ3202/Е РХ3202М |
3200 |
0,5 |
0,01 |
0,1 |
0,5 <m< 500 |
±0,05 . |
Высокий "згударсть Лд pgggfai ^средств ■ J |
|
500 <m <2000 |
±0,1 | ||||||
|
2000 <m< 3200 |
±0,15 | |
_____J___Л Л \\ 1,. ......---- / //
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
РХ4202 РХ4202/Е |
4200 |
0,5 |
0,01 |
0,1 |
0,5 < m < 500 |
±0,05 |
Высокий II |
|
500 <m<2000 |
±0,1 | ||||||
|
2000 < m < 4200 |
±0,15 | ||||||
|
РХ4201 РХ4201/Е РХ4201М |
4200 |
5 |
0,1 |
0,1 |
5<m< 500 500 < m < 2000 |
±0,05 ±0,1 |
Высокий II |
|
2000 < m < 4200 |
±0,15 | ||||||
|
РХ5202 РХ5202/Е РХ5202М |
5200 |
0,5 |
0,01 |
0,1 |
0,5 < m < 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 5200 |
±0,15 | ||||||
|
РХ6201/Е |
6200 |
5 |
0,1 |
0,1 |
5 <m < 500 |
±0,05 |
Высокий II |
|
500 <m <2000 |
±0,1 | ||||||
|
2000 < m < 6200 |
±0,15 | ||||||
|
РХ8201/Е |
8200 |
5 |
0,1 |
0,1 |
5 < m < 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 8200 |
±0,15 | ||||||
|
РХР85 |
82 |
0,001 |
0,00001 |
0,001 |
0,001 <m<50 |
± 0,0005 |
Специаль -ный I |
|
50<m<82 |
± 0,001 | ||||||
|
PXP125DM |
52/120 |
0,001 |
0,00001 /0,0001 |
0,001 |
0,001 <m<50 |
± 0,0005 |
Специаль -ный I |
|
50<m< 120 |
± 0,001 | ||||||
|
PXP225DM |
82/220 |
0,001 |
0,00001 /0,0001 |
0,001 |
0,001 <ms50 |
± 0,0005 |
Специаль -ный I |
|
50 < m < 200 |
±0,001 | ||||||
|
200 < m < 220 |
±0,0015 | ||||||
|
РХР124 |
120 |
0,01 |
0,0001 |
0,001 |
0,01 <m < 50 |
± 0,0005 |
Специаль -ный I |
|
50 < m < 120 |
± 0,001 | ||||||
|
РХР224 РХР224М |
220 |
0,01 |
0,0001 |
0,001 |
0,01 <m<50 |
± 0,0005 |
Специаль -ный I |
|
50<m<200 |
± 0,001 | ||||||
|
200 < m < 220 |
±0,0015 | ||||||
|
РХР223 |
220 |
0,02 |
0,001 |
0,01 |
0,02 <m< 50 |
± 0,005 |
Высокий II |
|
50 < m < 200 |
±0,01 | ||||||
|
200 < m < 220 |
±0,015 | ||||||
|
РХР323М |
320 |
0,02 |
0,001 |
0,01 |
0,02 < m < 50 |
± 0,005 |
Высокий II |
|
50<m<200 |
±0,01 | ||||||
|
200 < m < 320 |
±0,015 | ||||||
|
РХР523 РХР523М |
520 |
0,02 |
0,001 |
0,01 |
0,02 <m< 50 |
± 0,005 |
Высокий II |
|
50 < m < 200 |
±0,01 | ||||||
|
200 < m < 520 |
±0,015 | ||||||
|
РХР822 |
820 |
0,5 |
0,01 |
0,1 |
0,5 <m< 500 |
±0,05 |
Высокий II |
|
500<m<820 |
±0,1 | ||||||
|
РХР1602 |
1600 |
0,5 |
0,01 |
0,1 |
0,5 <m< 500 |
±0,05 |
Высокий II |
|
500 <m< 1600 |
±0,1 | ||||||
|
РХР2202 РХР2202М |
2200 |
0,5 |
0,01 |
0,1 |
0,5 <m< 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 2200 |
±0,15 | ||||||
|
РХР4202 РХР4202М |
4200 |
0,5 |
0,01 |
0,1 |
0,5 <m< 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 4200 |
±0,15 | ||||||
|
PJX203 PJX203/E PJX203M |
40 |
0,002 |
0,0001 |
0,001 |
0,002 < m < 5 |
± 0,0005 |
Высокий рвбСТр • средств измерений * И»МуОЛиИИ |
|
5 < m < 20 |
±0,001 | ||||||
|
20 < m < 40 |
±0,0015 |
С___и и V документов/ /1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
PJX803 PJX803/E PJX803M |
160 |
0,01 |
0,0001 |
0,001 |
0,01 < m < 50 |
± 0,0005 |
Специаль -ный I |
|
50 < m < 160 |
± 0,001 | ||||||
|
PJX1203 PJX1203/E PJX1203M |
240 |
0,01 |
0,0001 |
0,001 |
0,01 < m < 50 |
± 0,0005 |
Специаль -ный I |
|
50<m<200 |
± 0,001 | ||||||
|
200 < m < 240 |
±0,0015 | ||||||
|
PJX1603 PJX1603/E PJX1603M |
320 |
0,02 |
0,001 |
0,01 |
0,02 <m< 50 |
± 0,005 |
Высокий II |
|
50<m<200 |
±0,01 | ||||||
|
200 < m < 320 |
±0,015 | ||||||
|
PJX2503 PJX2503/E PJX2503M |
500 |
0,02 |
0,001 |
0,01 |
0,02 <m< 50 |
± 0,005 |
Высокий II |
|
50 < m < 200 |
±0,01 | ||||||
|
200 < m < 500 |
±0,015 | ||||||
|
PJX822 PJX822/E PJX822M |
820 |
0,5 |
0,01 |
0,1 |
0,5 < m < 500 |
±0,05 |
Высокий II |
|
500 < m < 820 |
±0,1 | ||||||
|
PJX1602 PJX1602/E PJX1602M |
1600 |
0,5 |
0,01 |
0,1 |
0,5 < m < 500 |
±0,05 |
Высокий II |
|
500 <m< 1600 |
±0,1 | ||||||
|
PJX2202 PJX2202/E PJX2202M |
2200 |
0,5 |
0,01 |
0,1 |
0,5 < m < 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
± 0,1 | ||||||
|
2000 < m < 2200 |
±0,15 | ||||||
|
PJX3202M |
3200 |
0,5 |
0,01 |
0,1 |
0,5<m<500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 3200 |
±0,15 | ||||||
|
PJX4202 PJX4202/E PJX4202M |
4200 |
0,5 |
0,01 |
0,1 |
0,5 <m<500 |
±0,05 |
Высокий II |
|
500<m<2000 |
±0,1 | ||||||
|
2000 < m < 4200 |
±0,15 | ||||||
|
PJX2201 PJX2201/E |
2200 |
5 |
0,1 |
0,1 |
5 < m < 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 2200 |
±0,15 | ||||||
|
PJX4201 PJX4201/E PJX4201M |
4200 |
5 |
0,1 |
0,1 |
5 < m < 500 |
±0,05 |
Высокий II |
|
500 <m <2000 |
±0,1 | ||||||
|
2000 < m < 4200 |
±0,15 | ||||||
|
PJX5202 PJX5202/E PJX5202M |
5200 |
0,5 |
0,01 |
0,1 |
0,5 < m < 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 5200 |
±0,15 | ||||||
|
PJX6201 PJX6201/E |
6200 |
5 |
0,1 |
0,1 |
5 < m < 500 |
±0,05 |
Высокий II |
|
500 <m< 2000 |
±0,1 | ||||||
|
2000 < m < 6200 |
±0,15 | ||||||
|
PR124 PR124/E PR124M |
120 |
0,01 |
0,0001 |
0,001 |
0,01 <m<50 |
± 0,0005 |
Специаль -ный I |
|
50<m<120 |
±0,001 | ||||||
|
PR224 PR224/E PR224M |
220 |
0,01 |
0,0001 |
0,001 |
0,01 <m<50 |
± 0,0005 |
Специаль -ный I |
|
50<m<200 |
±0,001 | ||||||
|
200 < m < 220 |
±0,0015 | ||||||
|
PR223/E PR223M |
220 |
0,02 |
0,001 |
0,01 |
0,02 < m < 50 |
± 0,005 |
Высокий |
|
50 < m < 200 |
±0,01 | ||||||
|
200 < m < 220 |
±0,015 | ||||||
|
PR423/E PR423M |
420 |
0,02 |
0,001 |
0,01 |
0,02 < m < 50 |
± 0,005 |
Высокий ОГЖ' ; ! аг! измерений \ \ Респ лики Беларуси |
|
50 < m < 200 |
±0,01 | ||||||
|
200 < m < 420 |
±0,015 |
—.... г* ... и и
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
PR523/E PR523M |
520 |
0,02 |
0,001 |
0,01 |
0,02 < m < 50 |
± 0,005 |
Высокий II |
|
50 < ш < 200 |
±0,01 | ||||||
|
200 < m < 520 |
±0,015 | ||||||
|
PR1602/E PR1602M |
1600 |
0,5 |
0,01 |
о,1 |
0,5 <m < 500 |
±0,05 |
Высокий II |
|
500 <m< 1600 |
±0,1 | ||||||
|
PR2202/E PR2202M |
2200 |
0,5 |
0,01 |
0,1 |
0,5 <m < 500 |
±0,05 |
Высокий II |
|
500 <m <2000 |
±0,1 | ||||||
|
2000 < m < 2200 |
±0,15 | ||||||
|
PR4202/E PR4202M |
4200 |
0,5 |
0,01 |
0,1 |
0,5<m<500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 4200 |
±0,15 | ||||||
|
PR4201/E PR4201M |
4200 |
5 |
0,1 |
0,1 |
5 < m < 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 4200 |
±0,15 | ||||||
|
PR6201/E PR6201M |
6200 |
5 |
0,1 |
0,1 |
5 <m<500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 6200 |
±0,15 | ||||||
|
PR8201M |
8200 |
5 |
0,1 |
0,1 |
5 < m < 500 |
±0,05 |
Высокий II |
|
500 < m < 2000 |
±0,1 | ||||||
|
2000 < m < 8200 |
±0,15 |
Примечание - Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Пределы допускаемой погрешности устройства установки на нуль, диапазон выборки массы тары, диапазон устройства установки на нуль и слежения за нулем (суммарный), диапазон устройства первоначальной установки на нуль, рабочие условия эксплуатации, параметры сети питания и потребляемая мощность весов приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
1 Пределы допускаемой погрешности устройства установки на нуль, не более |
± 0,25е |
|
2 Диапазон выборки массы тары, % |
от 0 до 100 • Мах |
|
3 Диапазон устройства установки на нуль и слежения за нулем (суммарный), не более |
4 % • Мах |
|
4 Диапазон устройства первоначальной установки на нуль, не более |
20 % • Мах |
|
5 Рабочие условия эксплуатации: | |
|
- диапазон температур (для модиф., где d = 0,00001 г), °C |
от плюс 15 до плюс 25 |
|
- диапазон температур (для всех остальных модиф.), °C |
от плюс 10 до плюс 30 |
|
- относительная влажность, %, не более: |
85 |
|
6 Параметры сети питания (при питании от адаптера сетевого питания из комплекта поставки весов): | |
|
- диапазон напряжения питания переменного тока, В |
от 100 до 240 |
|
- диапазон частот, Гц |
от 49 до 51 |
|
7 Потребляемая мощность (при питании от адаптера сетевого питания из комплекта поставки весов), В-A, не более: |
60 |
\\ \Для ДОВДИ0И1
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Масса, габаритные размеры весов и диаметр грузоприемного устройства приведены в таблицах 4, 5, 6 соответственно.
Таблица 4
|
Модификация весов |
Масса, кг, не более |
|
РХ85; РХ85М; PX125D; PX125DM; PX225D; PX225DM; РХР85; PXP125DM; PXP225DM |
4,5 |
|
РХ84; РХ84/Е; РХ124; РХ124/Е; РХ124М; РХ224; РХ224/Е; РХ224М; РХР124; РХР224; РХР224М; PR124; PR124/E; PR124M; PR224; PR224/E; PR224M | |
|
РХ163; РХ163/Е; РХ223; РХ223/Е; РХ323; РХ323/Е; РХ323М; РХ423; РХ423/Е; РХ523; РХ523/Е; РХ523М; РХР223; РХР323М; РХР523; РХР523М PJX203; PJX203/E; PJX203M; PJX803; PJX803/E; PJX803M; PJX1203; PJX1203/E; PJX1203M; PJX1603; PJX1603/E | |
|
PJX1603M; PJX2503; PJX2503/E; PJX2503M; PR223/E; PR223M; PR423/E; PR423M; PR523/E; PR523M | |
|
РХ822; РХ822/Е; РХ1602; РХ1602/Е; РХ2202; РХ2202/Е; РХ2201; РХ2201/Е; РХ3202; РХ3202/Е; РХ3202М; РХ4202; РХ4202/Е; РХ4201; РХ4201/Е; РХ4201М; РХ5202; РХ5202/Е; РХ5202М; |
3,5 |
|
РХ6201/Е; РХ8201/Е; РХР822; РХР1602; РХР2202; РХР2202М; РХР4202; РХР4202М; PJX822; PJX822/E; PJX822M; PJX1602; PJX1602/E; PJX1602M; PJX2202; PJX2202/E; PJX2202M; PJX3202M; PJX4202; PJX4202/E; PJX4202M; PJX2201; PJX2201/E; PJX4201; PJX4201/E; PJX4201M; PJX5202; PJX5202/E; PJX5202M; PJX6201; PJX6201/E; PR1602/E; PR1602M; PR2202/E; PR2202M; PR4202/E; PR4202M; PR4201/E; PR4201M; PR6201/E; PR6201M; PR8201M |
Таблица 5
|
Модификация весов |
Габаритные размеры Ш х Д х В, мм, не более |
|
1 |
2 |
|
РХ85; РХ85М; PX125D; PX125DM; PX225D; PX225DM |
209 х 321 х 339 |
|
РХР85; PXP125DM; PXP225DM | |
|
РХ84; РХ84/Е; РХ124; РХ124/Е; РХ124М; РХ224; РХ224/Е; РХ224М; РХР124; РХР224; РХР224М | |
|
PR124; PR124/E; PR124M; PR224; PR224/E; PR224M PR223/E; PR223M; PR423/E; PR423M; PR523/E; PR523M |
201 х 317 х 303 |
|
РХ163; РХ163/Е; РХ223; РХ223/Е; РХ323; РХ323/Е; РХ323М; РХ423; РХ423/Е; РХ523; РХ523/Е; РХ523М; РХР223;РХР323М; РХР523; РХР523М |
209 х 321 х 339 |
|
PJX203; PJX203/E; PJX203M; PJX803; PJX803/E; PJX803M; PJX1203; PJX1203/E; PJX1203M; PJX1603; PJX1603/E; PJX1603M; PJX2503; PJX2503/E; PJX2503M |
209 x 3^1^21® \ Il |
л V---— ’
О . ИИ \\ М™ документов / //
|
1 |
2 |
|
РХ822; РХ822/Е; РХ1602; РХ1602/Е; РХ2202; РХ2202/Е; РХ2201; РХ2201/Е; РХ3202; РХ3202/Е; РХ3202М; РХ4202; РХ4202/Е; РХ4201; РХ4201/Е; РХ4201М; РХ5202; РХ5202/Е; РХ5202М; РХ6201/Е; РХ8201/Е; РХР822; РХР1602; РХР2202; РХР2202М; РХР2202; РХР4202М; PJX822; PJX822/E; PJX822M; PJX1602; PJX1602/E; PJX1602M; PJX2202; PJX2202/E; PJX2202M; PJX3202M; PJX4202; PJX4202/E; PJX4202M; PJX2201; PJX2201/E; PJX4201; PJX4201/E; PJX4201M; PJX5202; PJX5202/E; PJX5202M; PJX6201; PJX6201/E |
209 х 321 х 98 |
|
PR1602/E; PR1602M; PR2202/E; PR2202M; PR4202/E; PR4202M; PR4201/E; PR4201M; PR6201/E; PR6201M; PR8201M |
201 х 317 х 93 |
Таблица 6
|
Модификация весов |
Диаметр, мм, не более |
|
РХ85; РХ85М; PX125D; PX125DM; PX225D; PX225DM; РХР85; PXP125DM; PXP225DM |
0 80 |
|
РХ84; РХ84/Е; РХ124; РХ124/Е; РХ124М; РХ224; РХ224/Е; РХ224М; РХР124; РХР224; РХР224М PR124; PR124/E; PR124M; PR224; PR224/E; PR224M |
0 90 |
|
РХ163; РХ163/Е; РХ223; РХ223/Е; РХ323; РХ323/Е; РХ323М; РХ423; РХ423/Е; РХ523; РХ523/Е; РХ523М; РХР223;РХР323М; РХР523; РХР523М; PJX203; PJX203/E; PJX203M; PJX803; PJX8O3/E; PJX803M; PJX1203; PJX1203/E; PJX1203M; PJX1603; PJX1603/E; PJX1603M; PJX2503; PJX2503/E; PJX2503M; PR223/E; PR223M; PR423/E; PR423M; PR523/E; PR523M |
0 120 |
|
РХ822; РХ822/Е; РХ1602; РХ1602/Е; РХ2202; РХ2202/Е; РХ2201; РХ2201/Е; РХ3202; РХ3202/Е; РХ3202М; РХ4202; РХ4202/Е; РХ4201; РХ4201/Е; РХ4201М; РХ5202; РХ5202/Е; РХ5202М; РХ6201/Е; РХ8201/Е; РХР822; РХР1602; РХР2202; РХР2202М; РХР2202; РХР4202М; PJX822; PJX822/E; PJX822M; PJX1602; PJX1602/E; PJX1602M; PJX2202; PJX2202/E; PJX2202M; PJX3202M; PJX4202; PJX4202/E; PJX4202M; PJX2201; PJX2201/E; PJX4201; PJX4201/E; PJX4201M; PJX5202; PJX5202/E; PJX5202M; |
0 180 |
|
PJX6201; PJX6201/E; PR1602/E; PR1602M; PR2202/E; PR2202M; PR4202/E; PR4202M; PR4201/E; PR4201M; PR6201/E; PR6201M; PR8201M |
0 180 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Описание типа средства измерений КОМПЛЕКТНОСТЬ
Комплект поставки весов включает:
- весы неавтоматического действия Pioneer 1 шт.;
- ветрозащитная витрина (при (d) равной 0,01; 0,1; 1 мг) 1 шт.;
- адаптер сетевого питания 1 шт.;
- руководство по эксплуатации 1 экз.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «OHAUS CORPORATION» (США);
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
Технические регламенты Таможенного Союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
Весы неавтоматического действия Pioneer РХ, РХР, PJX, PR соответствуют требованиям технической документации фирмы «OHAUS CORPORATION» (США) и требованиям технических регламентов Таможенного союза ТР ТС 004/2011, ТР ТС 020/2011.
Межповерочный интервал в сфере законодательной метрологии - не более 12 месяцев.
Межповерочный интервал - не более 12 месяцев.
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
Другие Весы
