GPS/ГЛОНАСС-приемники спутниковые геодезические двухчастотные серий Торсоп GR, Торсоп Hiper, Sokkia Gxx (далее - GPS/ГЛОНАСС-приемники) предназначены для измерения приращения географических координат, расстояний и направление при производстве землеустроительных работ, строительстве автомобильных и железных дорог, конструкций и сооружений, демаркации границ и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3469 18 |
| Наименование | GPS/ГЛОНАСС-приемники спутниковые геодезические двухчастотные серий Topcon GR, Topcon Hiper, Sokkia Gxx |
| Год регистрации | 2018 |
| Номер сертификата | 11959 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2023-09-27 |
| Получатель сертификата | фирма "Topcon Corporation", Соединенные Штаты Америки (US), Япония (JP) |
Производитель / Заявитель
фирма "Topcon Corporation"
Адрес: 5-1, Hasunuma-cho, Itabashi-ku, Tokyo, 174-8580 Japan
Контакты: +81-3-3966-3141
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку GPS/ГЛОНАСС-приемников, в т.ч. находящихся в эксплуатации и поверяемых ранее по МРБ МП.1730-2007, проводить по МРБ МП.1730-2018 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 01 3469 18 [2011-01-31]
rb-03-01-3469-18_2011-01-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3469 18 [2019-11-14]
rb-03-01-3469-18_2019-11-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3469 18 [2021-05-26]
rb-03-01-3469-18_2021-05-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3469 18 [2014-07-23]
rb-03-01-3469-18_2014-07-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3469 18 [2011-07-07]
rb-03-01-3469-18_2011-07-07.pdf
|
Скачать |
Описание типа
Назначение
GPS/ГЛОНАСС-приемники спутниковые геодезические двухчастотные серий Торсоп GR, Торсоп Hiper, Sokkia Gxx (далее - GPS/ГЛОНАСС-приемники) предназначены для измерения приращения географических координат, расстояний и направление при производстве землеустроительных работ, строительстве автомобильных и железных дорог, конструкций и сооружений, демаркации границ и т.п.
Область применения - строительство, картография, демаркация границ и т.п.
Описание
GPS/ГЛОНАСС-приемники используют сигналы спутниковые двух систем глобального определения местоположения: американской «Global Position System» (GPS) и российской «Глобальной Навигационной Спутниковой Системы» (ГЛОНАСС) для целей геодезии и навигации. Способны принимать и обрабатывать одновременно до сорока спутниковых сигналов на частотах: 1575,42 МГц (L1); 1227,6 МГц (L2) для GPS и 1602,56-1615,5 МГц (ГО1); 1246,44-1256,5 МГц (ГО2) для ГЛОНАСС. Все сорок каналов интегрированы в одной микросхеме типа Paradigm, отличающейся низким потреблением энергии. Причем каждый канал может отслеживать сигналы спутников GPS и ГЛОНАСС на всех указанных выше частотах.
В GPS/ГЛОНАСС-приемниках используется технология Co-Op tracking, благодаря которой повторный захват спутников происходит практически мгновенно, независимо от периода потери захвата. Если потеря захвата происходит на короткое время (до нескольких секунд), то повторный захват происходит без пропуска сигнала.
Выбор системы GPS и/или ГЛОНАСС, как и выбор частотных диапазонов, производиться опционально, то есть путем перепрограммирования приемника по выбору пользователя.
Конструктивно GPS/ГЛОНАСС-приемники выполнены в ударопрочном пластиковом корпусе, в переднюю панель которой встроен дисплей; там же расположены кнопки управления. Дисплей позволяет контролировать "созвездие" наблюдаемых спутников и статус приемника, инициализировать режим "Кинематика в реальном времени" (RTK) или управлять съемкой в режиме статики. GPS/ГЛОНАСС-приемники имеют встроенные съемные аккумуляторы или источнику электропитания.
GPS/ГЛОНАСС-приемники имеют встроенную память для накопления результатов измерений объемом от 4 Мб. Допускается подключение к приемнику полевого контроллера, что позволяет полностью контролировать измерительный процесс и гарантировать качество выполняемых работ.

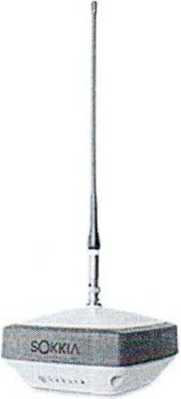

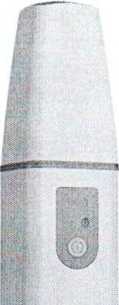

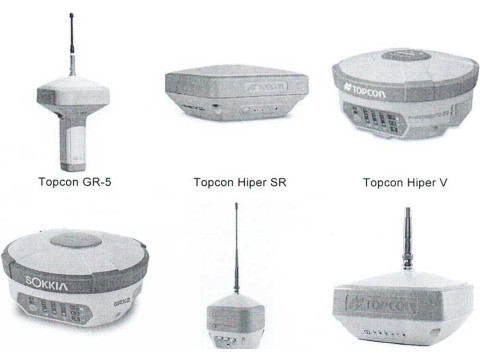

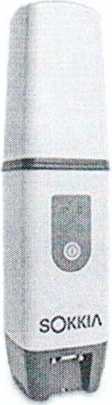

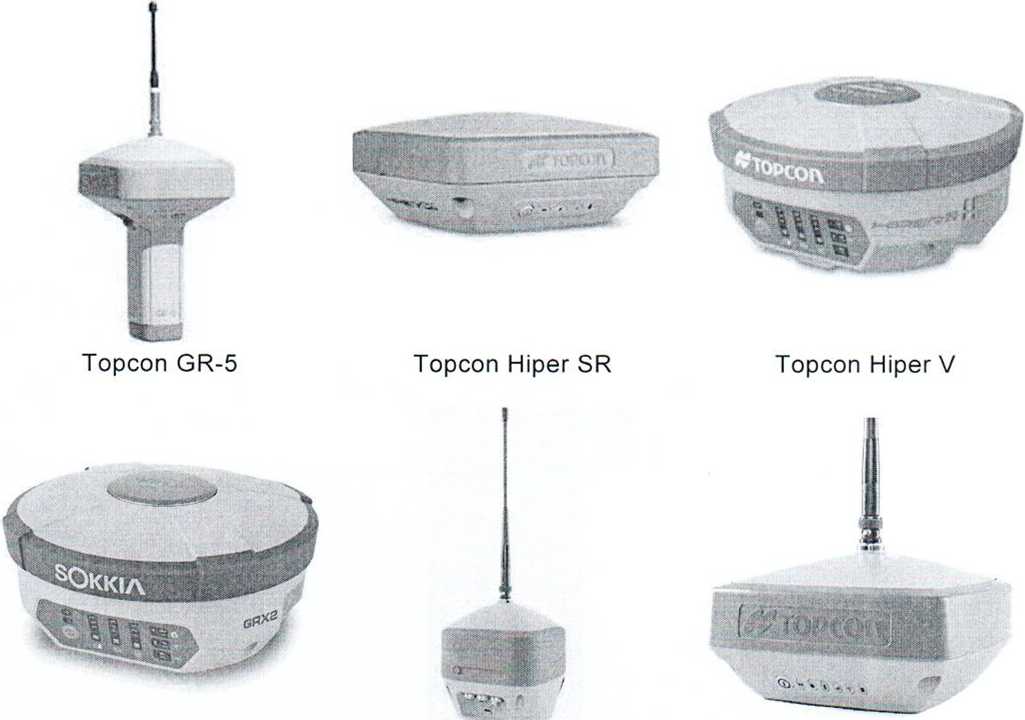

Внешний вид GPS/ГЛОНАСС-приемников представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
Sokkia GRX2 Topcon Hiper HR Topcon Hiper VR
«8 SOKKIA
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики GPS/ГЛОНАСС-приемников приведены в таблицах 1 - 5.
|
Таблица 1 - Основные технические и метрологические ха |
рактеристики |
|
Наименование характеристики |
Значение характеристики |
|
Topcon GR-5 | |
|
Количество каналов |
226 |
|
Среднеквадратическая погрешность измерения расстояния в режиме статической съемки, мм, не более (L - расстояние в мм) |
±(3,0+0,5 L 10‘6) |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 70 |
|
Диапазон температур транспортирования, °C |
от минус 40 до плюс 70 |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254 |
IP 66 |
|
Потребляемая мощность, Вт, не более |
7,2 |
|
Масса приемника, кг, не более |
1,9 |
|
Габаритные размеры, мм, не более |
158x253x158 |
Таблица 2 - Основные технические и
|
Наименование характеристики |
Значение характеристики |
|
Topcon Hiper SR | |
|
Количество каналов |
226 |
|
Среднеквадратическая погрешность измерения расстояния в режиме статической съемки, мм, не более (L - расстояние в мм) |
±(3,0+0,5L 10'6) |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 65 |
|
Диапазон температур транспортирования, °C |
от минус 40 до плюс 70 |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254 |
IP 67 |
|
Потребляемая мощность, Вт, не более |
7,0 |
|
Масса приемника, кг, не более |
0,85 |
|
Габаритные размеры, мм, не более |
150x150x64 |
Таблица 3 - Основные технические и
|
Наименование характеристики |
Значение характеристики |
|
Торсоп Hiper V | |
|
Количество каналов |
226 |
|
Среднеквадратическая погрешность измерения расстояния в режиме статической съемки, мм, не более (L - расстояние в мм) |
±(3,0+0,51 10‘6) |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 65 |
|
Диапазон температур транспортирования, °C |
от минус 40 до плюс 65 |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254 |
IP 67 |
|
Потребляемая мощность, Вт, не более |
6,2 |
|
Масса приемника, кг, не более |
1,4 |
|
Габаритные размеры, мм, не более |
0184x95 |
Таблица 4 - Основные технические и метрологические характеристики
|
Наименование параметра |
Значение | |||
|
Sokkia GRX2 |
Topcon Hiper HR |
Sokkia GCX-2 |
Sokkia GCX-3 | |
|
Среднеквадратическая погрешность при измерения расстояния, мм, не более |
±(3,0+L0,5-10'6) |
±(3,0+L 0,5 10’6) |
±(3,0+L0,5-10’6) |
±(3,0+L 0,5-10'6) |
|
Диапазон температур эксплуатации,°C |
от минус 40 до плюс 65 |
от минус 40 до плюс 70 |
от минус 40 до плюс 63 |
от минус 40 до плюс 63 |
|
Диапазон температур транспортирования,°C |
от минус 45 до плюс 70 |
от минус 20 до плюс 85 |
от минус 40 до плюс 85 |
от минус 40 до плюс 85 |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254 |
IP67 |
IP67 |
IP67 |
IP67 |
|
Масса приемника, кг, не более |
1,195 |
1,172 |
0,375 |
0,440 |
|
Габаритные размеры, мм, не более |
0184x95 |
115x132x115 |
47x47x184,5 |
47x47x197 |
|
Количество каналов |
226 |
452 |
226 |
226 |
|
Диапазон измерения, км |
не ограничен |
не ограничен |
не ограничен |
не ограничен |
|
Глобальные навигационные спутниковые системы |
GPS/ GLONASS/ SBAS |
GPS/ GLONASS/ Galileo/ BeiDou/ IRNSS/ SBAS/ QZSS |
GPS/ GLONASS/ SBAS/ QZSS/ GAGAN |
GPS/ GLONASS/ SBAS/ QZSS/ Galileo/ BeiDou |
|
где L - расстояние в мм | ||||
Таблица 5 - Основные технические и метрологические характеристики
|
Наименование параметра |
Значение | |
|
Topcon Hiper VR |
Sokkia GRX-3 | |
|
1 |
2 |
3 |
|
Среднеквадратическая погрешность при измерения расстояния, мм, не более |
±(3,0+L0,5-10-6) |
±(3,0+L0,5-10-6) |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 65 |
от минус 40 до плюс 65 |
|
Диапазон температур транспортирования, °C |
от минус 40 до плюс 85 |
от минус 40 до плюс 85 |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254 |
IP67 |
IP67 |
|
Масса приемника, кг, не более |
1,061 |
1,061 |
|
Габаритные размеры, мм, не более |
149x149x94.6 |
149x149x94.6 |
|
Количество каналов |
226 |
226 |
|
Диапазон измерения, км |
не ограничен |
не ограничен |
Окончание таблицы 5
|
1 |
2 |
3 |
|
Глобальные навигационные спутниковые системы |
GPS: L1 С/А, L1C, L1P(Y), L2P(Y), L2C, L5 ГЛОНАСС: L1 С/А, L1P, L2C/A, L2P, L3C Galileo: Е1, Е5а, E5b, Е5АКВОС BeiDou: В1, В2 IRNSS: SPS-L5 SBAS: WAAS/EGNOS/M SAS/ QZSS: L1 С/А, L1C, L2C, L5 L-диапазон: 1525-1560 МГц |
GPS: L1 С/А, L1C, L1P(Y), L2P(Y), L2C, L5 ГЛОНАСС: L1 С/А, L1P, L2C/A, L2P, L3C Galileo: Е1, Е5а, E5b, E5AltBOC BeiDou: В1, В2 IRNSS: SPS-L5 SBAS: WAAS/EGNOS/M SAS/ QZSS: L1 С/А, L1C, L2C, L5 L-диапазон: 1525-1560 МГц |
|
где L - расстояние в мм | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят:
- приемник;
- терминальное устройство;
- антенна (при наличии);
- кабели;
- прикладное программное обеспечение для ПЭВМ (программные пакеты TopNET, TopSURV или аналогичные, разработчик - "Topcon Corporation", Япония, США);
- футляр;
- инструкция по эксплуатации;
- МРБ МП.1730-2018.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Торсоп Corporation», Соединенные Штаты Америки, Япония.
МРБ МП.1730-2018 «GPS/ГЛОНАСС-приемники спутниковые геодезические двухчастотные серий Торсоп GR, Торсоп Hiper, Sokkia Gxx. Методика поверки».
Заключение
GPS/ГЛОНАСС-приемники спутниковые геодезические двухчастотные серий Topcon GR, Topcon Hiper, Sokkia Gxx соответствуют технической документации фирмы «Торсоп Corporation», Соединенные Штаты Америки, Япония.
GPS/ГЛОНАСС-приемники спутниковые геодезические двухчастотные серий Торсоп GR, Торсоп Hiper, Sokkia Gxx соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии № ЕАЭС № RU Д-US.АГОЗ.В.04177/18 срок действия по 26.11.2023).
Межповерочный интервал - не более 12 месяцев; не более 12 месяцев в сфере законодательной метрологии в Республике Беларусь.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 378-98-13
Аттестат аккредитации № BY/112 1.0025.
