Нивелиры оптические Sokkia серии B с рейками серии CASC и GN
| Номер в ГРСИ РФ: | РБ 03 01 2369 18 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рейки |
| Производитель / заявитель: | «Topcon Corporation», Япония |
|
Описание типа РБ 03 01 2369 18 [2019-11-14]
rb-03-01-2369-18_2019-11-14.pdf
|
Скачать |
Нивелиры оптические серии В (далее - нивелиры) с рейками серии CASC и GN (далее - рейки) предназначены для определения превышения методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 2369 18 |
| Наименование | Нивелиры оптические Sokkia серии B с рейками серии CASC и GN |
| Год регистрации | 2018 |
| Номер сертификата | 11960 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2023-09-27 |
| Получатель сертификата | фирма "Topcon Corporation", Япония (JP), Китай (CN) |
Производитель / Заявитель
фирма "Topcon Corporation"
Адрес: 75-1 Hasunuma-cho, Itabashi-ku, Tokyo, 174-8580, Japan
Контакты: +81-3-3966-3141
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку нивелиров, в т.ч. находящихся в эксплуатации и поверяемых ранее по МРБ МП.1430-2004, проводить по МРБ МП.1430-2019. |
Поверители
Скачать
|
Описание типа РБ 03 01 2369 18 [2019-11-14]
rb-03-01-2369-18_2019-11-14.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры оптические серии В (далее - нивелиры) с рейками серии CASC и GN (далее - рейки) предназначены для определения превышения методом геометрического нивелирования по вертикальным рейкам.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Принцип действия нивелиров основан на использовании метода геометрического нивелирования. Метод геометрического нивелирования заключается в определении разности отсчетов по вертикально расположенным рейкам при горизонтальном положении визирной оси зрительной трубы нивелира. Полученная разность показывает превышение одной точки над другой.
Основными частями нивелира являются: зрительная труба, маятниковый компенсатор с магнитным демпфером, несъемная подставка (трегер) с тремя подъемными винтами, вертикальная осевая система с горизонтальным лимбом. Приведение нивелира в рабочее положение осуществляется по установочному круглому уровню подъемными винтами трегера. Наведение в горизонтальной плоскости на рейку осуществляется с помощью наводящего двухстороннего бесконечного винта. Фокусирующим винтом устанавливают четкое изображение шкалы рейки.
Нивелиры выпускают следующих модификаций: В20, ВЗОА, В40А.
Внешний вид нивелиров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А.

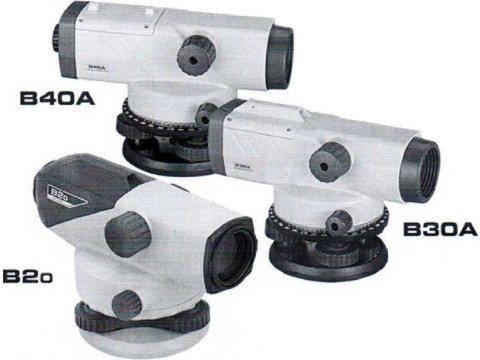

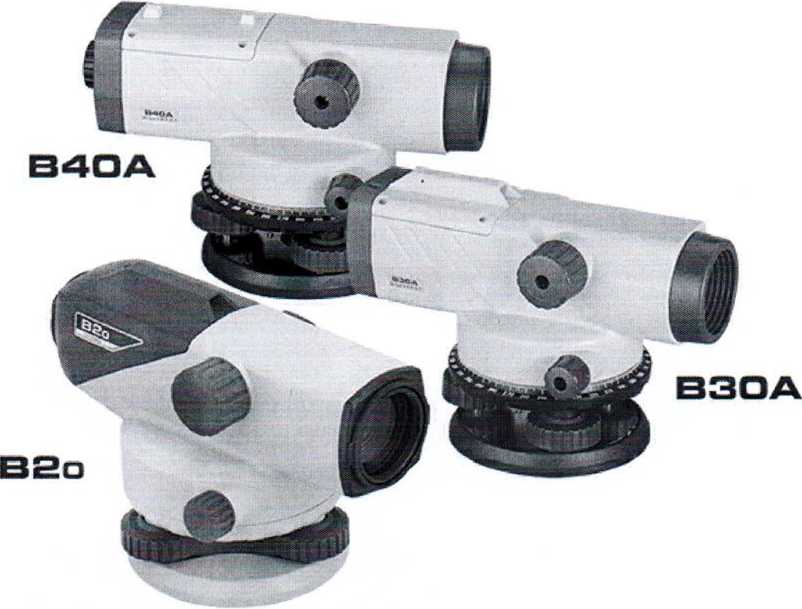

Рисунок 1 - Внешний вид нивелиров В20, ВЗОА, В40А
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров представлены в таблице 1, реек - в таблице 2.
Таблица 1 - Основные технические и метрологические характеристики нивелиров
|
Характеристика |
Значение | ||
|
Sokkia ВЗОА |
Sokkia В40А |
Sokkia В20 | |
|
СКО при измерении превышения на 1 км двойного хода, мм, не более |
1,5 |
2,0 |
0,5 |
|
Увеличение зрительной трубы, крат, не менее |
28 |
24 |
32 |
|
Наименьшее расстояние визирования, м, не более |
0,3 | ||
|
Коэффициент нитяного дальномера,% |
100 ± 1 | ||
|
Диапазон работы компенсатора, не менее |
±15’ | ||
|
Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более |
±0,5" |
±0,3" | |
|
Угловое поле зрения трубы |
1°25‘ |
1°20’ | |
|
Угол / нивелира, не более |
10" | ||
|
Степень защиты оболочки по ГОСТ 14254 |
IPX6 | ||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 20 до плюс 50 | ||
|
Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 // z /7Х / х** | ||
|
Габаритные размеры, мм, не более |
122x214x140 |
130x215x140\ | |
|
Масса, кг, не более |
1,50 |
Ц VI,85 | |
Таблица 2 - Основные технические и метрологические характеристики реек
|
Характеристика |
Значение | ||||
|
CASC |
GN | ||||
|
Номинальная длина шкалы рейки, мм |
3000 |
4000 |
5000 |
3000 |
4000 |
|
Длина деления шкалы, мм |
10 | ||||
|
Допустимое отклонение, мм, не более: -длины деления шкалы - метрового интервала |
±0,5 ±1,0 | ||||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 20 до плюс 50 | ||||
|
Диапазон температур окружающей среды при хранении, °C |
от минус 40 до плюс 70 | ||||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки нивелиров указан в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Количество |
|
- нивелир оптический |
1 шт. |
|
- рейка |
1 шт. |
|
- руководство по эксплуатации |
1 экз. |
|
- укладочный футляр |
1 шт. |
|
- крышка на объектив |
1 шт. |
|
- отвес |
1 шт. |
|
- методика поверки МРБ МП. 1430-2019 |
1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Торсоп Corporation» (Япония, Китай) ГОСТ 23543-88 «Приборы геодезические. Общие технические условия» ГОСТ 10528-90 «Нивелиры. Общие технические условия».
МРБ МП. 1430-2019 «Нивелиры оптические серии С и В в комплекте с рейками серии CASC, YN и GN. Методика поверки».
Заключение
Нивелиры оптические серии В с рейками серии CASC и GN соответствуют требованиям технической документации фирмы-изготовителя «Торсоп Corporation» (Япония, Китай), ГОСТ 23543-88, ГОСТ 10528-90.
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытания средств измерений и техники БелГИМ
220053, г. Минск, Старовиленский тракт, 93 тел. 8-017-334-98-13
Аттестат аккредитации № BY/112 1.0025
