Нивелиры электронные Leica серий DNA, Sprinter, LS в комплекте с рейками GPLE, GWCL, GWL, GSS 111, GPCL

Характеристика

Значение

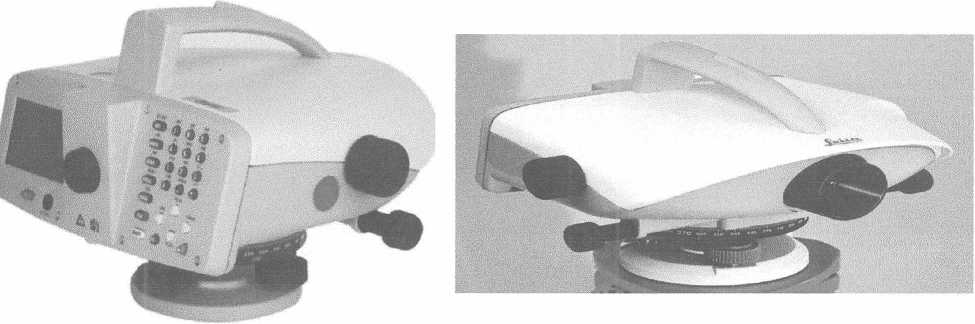

DNA03

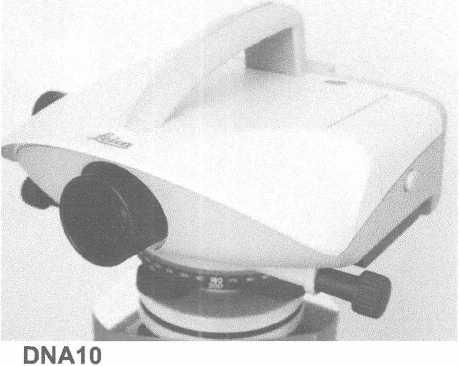

DNA10

1

2

3

Увеличение зрительной трубы, крат, не менее

24

24

Наименьшее расстояние визирования, м, не более

0,6

0,6

Поле зрения, м, на расстоянии 100 м, не менее

3,5

3,5

Диапазон градуировки

360°

360°

Цена деления горизонтального лимба

1°

1°

Угол i нивелира, не более

±10"

±10"

Диапазон измерения расстояний, м

от 1,8 до 110

от 1,8 до 110

Абсолютная погрешность измерения расстояний, мм, не более

0,5L

0,5-L

Диапазон работы компенсатора, не менее

+10'

±10'

Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более

±0,3"

±0,8"

Коэффициент нитяного дальномера, %

100±1

100±1

Допускаемая СКП измерения превышения на 1 км двойного хода по инварной рейке, мм, не более

±0,3

±0,9

Номинальное напряжение питания, В

6,0

6,0____

Максимальный ток, мА

500

Габаритные размеры, мм, не более

240x206x210

1

2

3

Масса, кг, не более

2,85

2,85

Климатические условия при эксплуатации:

- диапазон температур окружающего воздуха, °C;

- относительная влажность, %;

от минус 20 до плюс 50

до 95 (без конденсации)

Климатические условия при хранении:

-диапазон температур окружающего воздуха, °C; - относительная влажность, %;

от минус 40 до плюс 70

до 95 (без конденсации)

Степень защиты оболочки ГОСТ 14254

IP53

IP53

Примечание: L - измеряемое расстояние в метрах

Характеристика

Значение

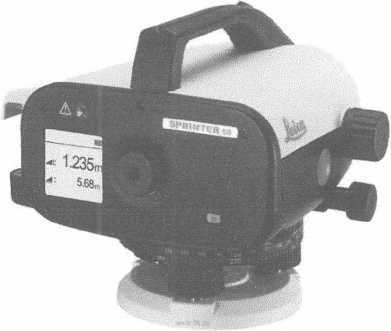

Sprinter 50

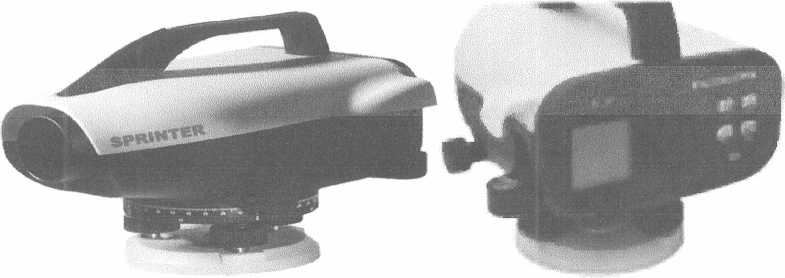

Sprinter 150

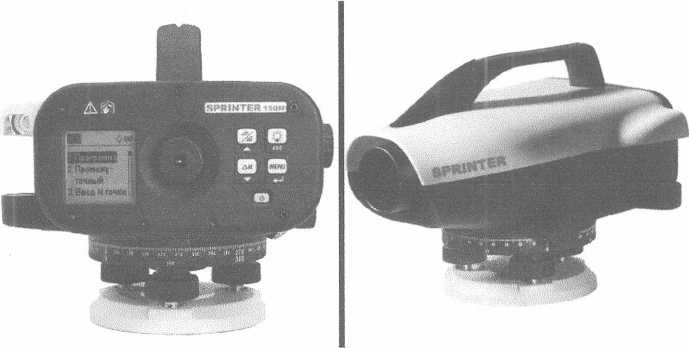

Sprinter 150М

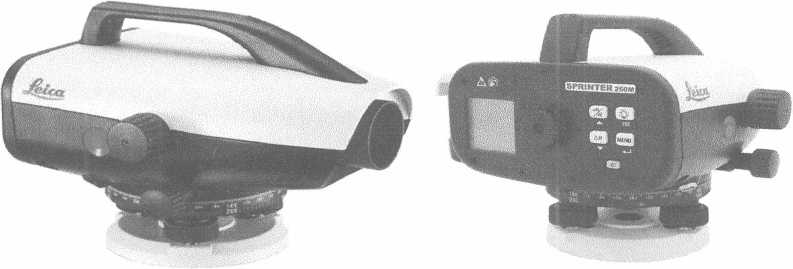

Sprinter 250М

Увеличение зрительной трубы, крат, не менее

24

24

24

24

Наименьшее расстояние визирования, м, не более

0,5

0,5

0,5

0,5

Поле зрения, м, на расстоянии 100 м, не менее

3,5

3,5

3,5

3,5

Диапазон градуировки

360°

360°

360°

360°

Цена деления горизонтального лимба

1°

1°

1°

1°

Угол i нивелира, не более

±10"

±10"

±10"

±10"

Диапазон измерения расстояний, м

от 2 до 100

от 2 до 100

от 2 до 100

от 2 до 100

Абсолютная погрешность измерения расстояний, мм, не более:

- до 10 м включая;

- свыше 10 м

10 10+0,001 L

10 10+0,001 L

10

10+0,001 L

10 10+0,001 L

Диапазон работы компенсатора, не менее

±10'

±10'

±10'

±10'

Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более

±0,8"

±0,8"

±0,8"

±0,8"

Коэффициент нитяного дальномера, %

100±1

100±1

100±1

100±1

Допускаемая СКП измерения превышения на 1 км двойного хода по инварной рейке, мм, не более

±2,0

±1,5

±1,5

±1,0

Номинальное напряжение питания, В

6,0

6,0

6,0

6,0

Максимальный ток, мА

300

300

300

300

Габаритные размеры, мм, не более

219x196x17 8

219x196x17 8

219x196x17 8

219x196x17 8

Масса, кг, не более

2,55

2,55

2,55

2,55

Климатические условия при эксплуатации: - диапазон температур окружающего воздуха, °C;

- относительная влажность, %;

от минус 10

до плюс 50

от минус 10 до плюс 50

от минус 10 до плюс 50

от минус 10 до плюс 50

Климатические условия при хранении: - диапазон температур окружающего воздуха,°C;

- относительная влажность, %;

от минус 40

до плюс 70

от минус 40

до плюс 70

от минус 40

до плюс 70

от минус 40

до плюс 70

Степень защиты оболочки ГОСТ 14254

IP55

IP55

IP55

IP55

Примечание: L - измеряемое расстояние в метрах

Характеристика

Значение

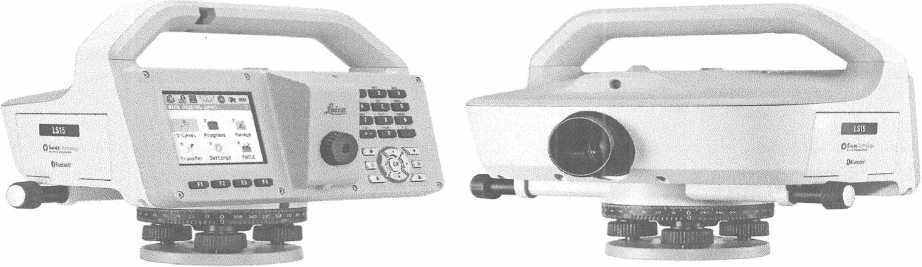

LS10

LS15

Увеличение зрительной трубы, крат, не менее

32

Наименьшее расстояние визирования, м, не более

0,6

Поле зрения, м, на расстоянии 100 м, не менее

3,5

Диапазон градуировки

от 0° до 360°

Цена деления горизонтального лимба

1°

Угол i нивелира, не более

±10"

Диапазон работы компенсатора

±9'

Систематическая погрешность работы компенсатора на 1 ’ наклона оси нивелира

±0,3"

Коэффициент нитяного дальномера, %

100 ± 1

Допускаемая СКП при измерении превышения на 1 км двойного хода по инварной рейке, мм

±0,3

±0,2

Диапазон измерения расстояний, м

от 1,8 до 110

Абсолютная погрешность при измерении расстояния до рейки, мм, не более:

- до 50 м;

- свыше 50 м

0,5-L TL

Номинальное напряжение питания постоянного тока, В

12,8

Габаритные размеры, мм, не более

279x222x206

Масса, кг, не более

3,7

3,9

Климатические условия при эксплуатации:

- диапазон температур окружающего воздуха, °C;

- относительная влажность, %

от минус 20

до плюс 50 до 95

Климатические условия при хранении:

-диапазон температур окружающего воздуха, °C;

- относительная влажность, %

от минус 40

до плюс 70 до 95

Степень защиты оболочки по ГОСТ 14254-96

IP55

Примечание: L - расстояние в метрах

Обозначение рейки

GPLE2N/ GPLE3N

GWL

GWCL60/

GWCL92Z

GWCL182

GPCL

GSS 111

Материал рейки

инвар

инвар

инвар

инвар

алюминий

Номинальная длина шкалы, м

2 или 3

1 или 2

1 или 2

2 или 3

5

Отклонение от перпендикулярности пятки к оси рейки, мм, не более

±5’

±5’

-/ ±57 ±5'

±5'

±10'

Абсолютная погрешность нанесения шага штрихкода, мм, не более

±(0,02+2L-10'5)

±(0,3+31_-10Ч

Диапазон температур окружающего воздуха при эксплуатации, °C

от минус 20 до плюс 50

Диапазон температур окружающего воздуха при хранении, °C

от минус 40 до плюс 70

Примечание: L - измеряемая длина шкалы рейки, мм

Наименование

Количество единиц для модификаций

DNA03

DNA10

Sprinter 50

Sprinter 150

Sprinter 150М

Sprinter 250M

LS10

LS15

Нивелир

1

1

1

1

1

1

1

1

Защитный чехол

1

1

1

1

1

1

1

1

Шестигранный ключ

1

1

1

1

1

1

1

1

Крышка объектива

1

1

1

1

1

1

1

1

Упаковочная коробка

1

1

1

1

1

1

1

1

Рейка нивелирная *

1

1

1

1

1

1

1

1

Инструкция по технике безопасности

1

1

1

1

1

1

1

1

Руководство по эксплуатации

1

1

1

1

1

1

1

1

Методика поверки МРБ МП.1851-2016

1

1

1

1

1

1

1

1

Кабель связи с ПЭВМ

1

1

1

1

1

1

1

1

Диск с ПО *

1

1

1

1

1

1

1

1
