Нивелиры оптические серии BAL в комплекте с рейкой нивелирной телескопической TC
| Номер в ГРСИ РФ: | РБ 03 01 4438 16 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рейки |
| Производитель / заявитель: | "SHANGHAI MERRYPAL IMPORT & EXPORT CO., LTD.", Китай |
Нивелиры оптические серии BAL (далее - нивелиры BAL) в комплекте с рейкой нивелирной телескопической ТС (далее - рейка ТС), предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4438 16 |
| Наименование | Нивелиры оптические серии BAL в комплекте с рейкой нивелирной телескопической TC |
| Год регистрации | 2016 |
| Номер сертификата | 10457 |
| Дата регистрации | 2016-05-31 |
| Срок действия | 2021-05-31 |
| Получатель сертификата | фирма "SHANGHAI MERRYPAL IMPORT & EXPORT CO., LTD", Китай (CN) |
Производитель / Заявитель
фирма "SHANGHAI MERRYPAL IMPORT & EXPORT CO., LTD."
Адрес: RM D5, 9F, JIANGSU MANSION, 528 LAOSHAN ROAD, SHANGHAI, 200122.P.R.
Контакты: 86-21-50819935,50819936 / 0086-21-50819938 / chinasurveying@yahoo.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2069-2010. |
Поверители
Скачать
|
Описание типа РБ 03 01 4438 16 [2010-11-22]
rb-03-01-4438-16_2010-11-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4438 16 [2017-02-24]
rb-03-01-4438-16_2017-02-24.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры оптические серии BAL (далее - нивелиры BAL) в комплекте с рейкой нивелирной телескопической ТС (далее - рейка ТС), предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Принцип действия нивелиров BAL основан на автоматической установке визирной оси зрительной трубы в горизонтальное положение с помощью маятникового оптико-механического компенсатора с воздушным демпфером. Определение превышения заключается в визировании горизонтальной визирной осью нивелира на шкалы реек, расположенных на одинаковом расстоянии и на одной линии по обе стороны от нивелира, и нахождении разности полученных отсчетов. Полученная разность составляет превышение одной точки над другой.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами, вертикальная осевая система с горизонтальным лимбом. Приведение нивелира в рабочее положение осуществляется по установочному круглому уровню подъемными винтами трегера. Наведение в горизонтальной плоскости на рейку осуществляется с помощью наводящего двухстороннего винта без зажимного устройства. Фокусирующим винтом устанавливают четкое изображение шкалы рейки.
Нивелиры BAL выпускают следующих модификаций: BAL 20, BAL 24, BAL 28, BAL 32.
Внешний вид нивелира BAL приведен на рисунке 1, внешний вид рейки ТС - на рисунке 2.
ден^р ПЬиложе-
\J\3* I10*5 у // -----
^^-6 е
Место нанесения знака поверки в виде клейма-наклейки при нии А к описанию типа.

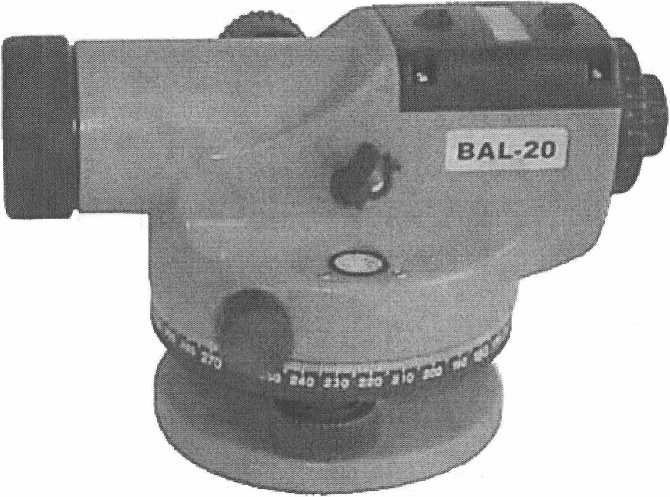

Рисунок 1 - Внешний вид нивелира BAL
1Мый ил у гя; й|*а *а m i? им g ’"I Й
Рисунок 2 - Внешний вид рейки ТС
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров BAL приведены в таблице 1 и реек ТС - в таблице 2.
1
|
Характеристика |
Значение | |||
|
BAL 20 |
BAL 24 |
BAL 28 |
BAL 32 | |
|
СКО измерения превышения на 1 км двойного хода, мм, не более |
2,5 |
2,0 |
1,5 |
1,0 |
|
Увеличение зрительной трубы, крат, не менее |
20 |
24 |
28 |
32 |
|
Наименьшее расстояние визирования, м, не более |
0,3 | |||
|
Коэффициент нитяного дальномера, % |
100 ± 1 | |||
|
Диапазон работы компенсатора, не менее |
±15' | |||
|
Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более |
±0,5" | |||
|
Угловое поле зрения трубы |
1°2о- | |||
|
Угол i нивелира, не более |
10" | |||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 10 до плюс 50 | |||
|
Диапазон температур окружающей среды при хранении, °C |
от минус 20 до плюс 70 | |||
|
Степень защиты оболочки по ГОСТ 14254 | ||||
|
Габаритные размеры, мм, не более |
19 0 х \ | |||
|
Масса, кг, не более | ||||
Таблица 2
|
Характеристика |
Значение | ||
|
ТС Зм |
ТС 4м |
ТС 5м | |
|
Номинальная длина шкалы рейки, мм |
3000 |
4000 |
5000 |
|
Длина деления шкалы, мм |
10 | ||
|
Допустимое отклонение, мм, не более: -длины деления шкалы - метрового интервала |
±0,5 ±1,0 | ||
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 10 до плюс 50 | ||
|
Диапазон температур окружающей среды при хранении,°C |
от минус 20 до плюс 70 | ||
|
Габаритные размеры, мм, не более |
1250x60x40 | ||
|
Масса, кг, не более |
2 | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- нивелир BAL;
- рейка ТС;
- руководство по эксплуатации;
- укладочный футляр;
- крышка на объектив;
- отвес;
- методика поверки МРБ МП 2069-2010.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «SHANGHAI MERRYPAL IMPORT & EXPORT СО., LTD», Китай.
ГОСТ 23543-88 «Приборы геодезические. Общие технические условия»;
ГОСТ 10528-90 «Нивелиры. Общие технические условия»;
МРБ МП.2069-2010 «Нивелиры BAL (BAL 20, BAL 24, BAL 28, BAL 32) с рейкой нивелирной телескопической ТС. Методика поверки»
Заключение
Нивелиры оптические серии BAL в комплекте с рейкой нивелирной телескопической ТС соответствуют требованиям технической документации фирмы «SHANGHAI MERRYPAL IMPORT & EXPORT СО., LTD» (Китай), ГОСТ 23543-88, ГОСТ 10528-90.
Межповерочный интервал - не более 12 месяцев (для нивелиров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. +375-17-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
