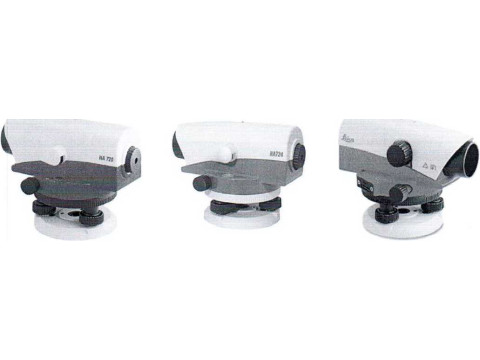

Нивелиры оптические серии NA в комплекте с рейками CRL, BTL, CLR

Наименование характеристики

Значение

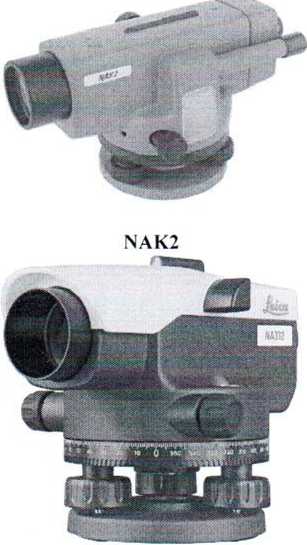

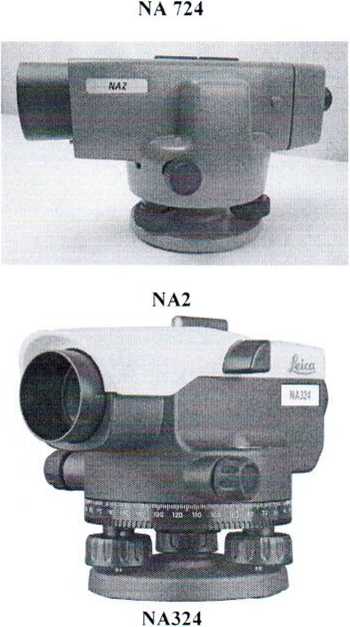

NA2

NAK2

Диапазон работы компенсатора, не менее

±15'

±15'

Угол i нивелира, не более

10"

10"

Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более

0,3"

0,3"

СКО измерения превышения на 1 км двойного хода, мм, не более

0,7

0,7

СКО измерения превышения на 1 км двойного хода с оптическим микрометром, мм, не более

0,3

0,3

Увеличение зрительной трубы, крат, не менее

32

32

Наименьшее расстояние визирования, м, не более

1,6

1,6

Поле зрения на расстоянии 100 м, м, не менее

2,2

2,2

Диапазон градуировки

360°

360°

Интервал градуировки

1°

1°

Коэффициент нитяного дальномера, %

100 ± 1

100 ± 1

Степень защиты оболочки по ГОСТ 14254-2015

IP53

IP53

Диапазон температур окружающей среды при эксплуатации, °C

от минус 20 °C до плюс 50 °C

Диапазон температур окружающей среды при хранении, °C

от минус 40 °C до плюс 70 °C

Наименование характеристики

Значение

NA320

NA324

NA332

Диапазон работы компенсатора, не менее

±15'

±15'

±15'

Угол i нивелира, не более

10"

10"

10"

Систематическая погрешность работы компенсатора на Т наклона оси нивелира, не более

0,5"

0,5"

0,5"

СКО измерения превышения на 1 км двойного хода, мм, не более

2,5

2,0

1,8

Увеличение зрительной трубы, крат, не менее

20

24

32

Наименьшее расстояние визирования, м, не более

1,0

1,0

1,0

Поле зрения на расстоянии 100 м, м, не менее

2,1

2,1

2,1

Диапазон градуировки

360°

360°

360°

Интервал градуировки

1°

1°

1°

Коэффициент нитяного дальномера, %

100±1

100±1

100±1

Степень защиты оболочки по ГОСТ 14254-2015

IP54

IP54

IP54

Диапазон температур окружающей среды при эксплуатации, °C

от минус 2С до плюс 40

°C

°C

Диапазон температур окружающей среды при хранении,°C

от минус 40 °C до плюс 70 °C

Наименование характеристики

Значение

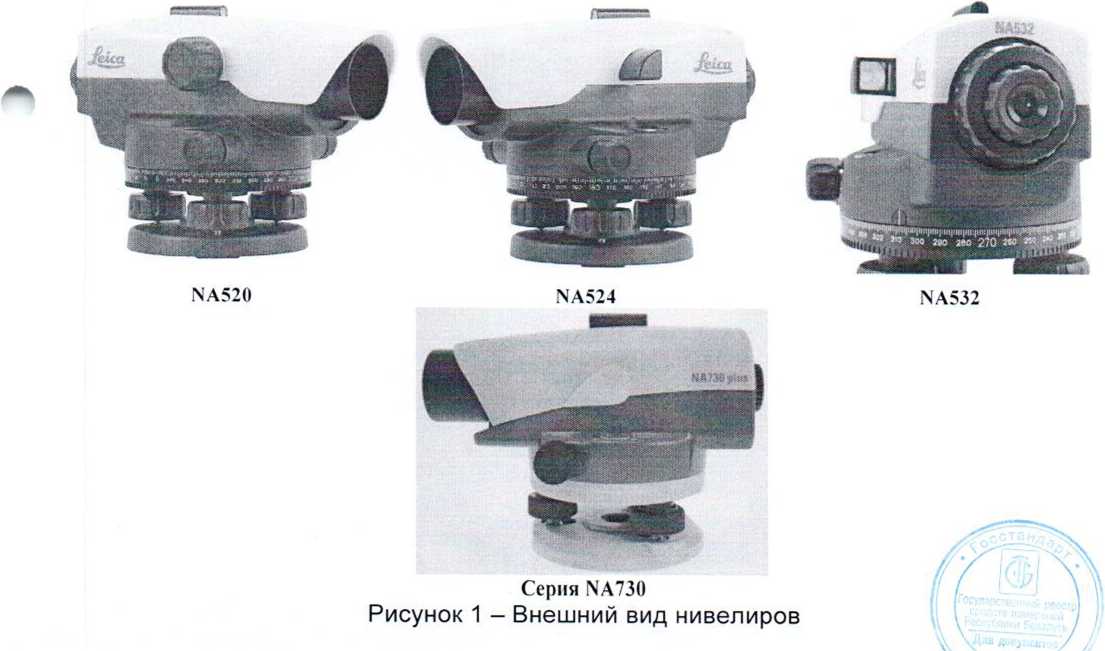

NA520

NA524

NA532

Диапазон работы компенсатора, не менее

±15'

±15'

±15'

Угол i нивелира, не более

10"

10"

10"

Систематическая погрешность работы компенсатора на Т наклона оси нивелира, не более

0,5"

0,5"

0,5"

СКО измерения превышения на 1 км двойного хода, мм, не более

2,5

1,9

1,6

Увеличение зрительной трубы, крат, не менее

20

24

32

Наименьшее расстояние визирования, м, не более

1,0

1,0

1,0

Поле зрения на расстоянии 100 м, м, не менее

2,1

2,1

2,1

Диапазон градуировки

360°

360°

360°

Интервал градуировки

1°

1°

1°

Коэффициент нитяного дальномера, %

100+1

100±1

100±1

Степень защиты оболочки по ГОСТ 14254-2015

IP56

IP56

IP56

Диапазон температур окружающей среды при эксплуатации, °C

от минус 2С до плюс 40

)°С °C

Диапазон температур окружающей среды при хранении, °C

от минус 40 °C до плюс 70 °C

Наименование характеристики

Значение

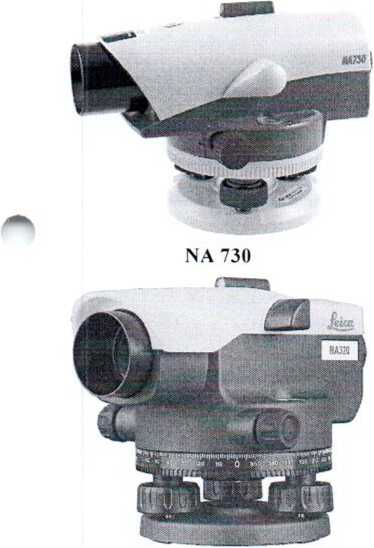

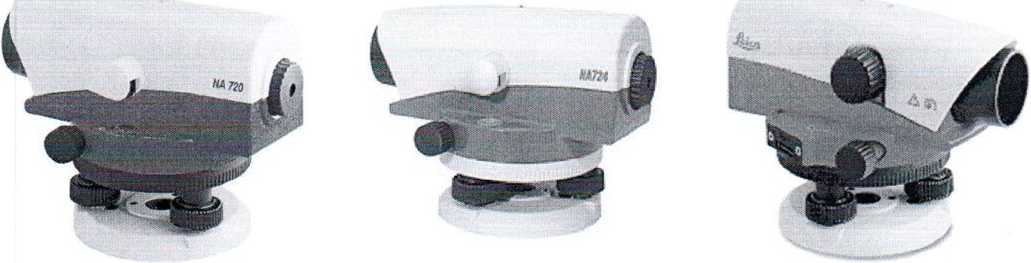

NA720

NA724

NA728

NA730

NA730 plus

Диапазон работы компенсатора, не менее

±15'

±15'

±15'

±15'

±15'

Угол i нивелира, не более

10"

10"

10"

10"

10"

Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более

0,5"

0,5"

0,5"

0,5"

0,5"

СКО измерения превышения на 1 км двойного хода, мм, не более

2,5

2,0

1,5

1,2

0,7

Увеличение зрительной трубы, крат, не менее

20

24

28

30

30

Наименьшее расстояние визирования, м, не более

0,5

0,5

0,5

0,7

0,7

Поле зрения на расстоянии 100 м, м, не менее

2,1

2,1

2,1

2,1

2,1

Диапазон градуировки

360°

360°

360°

360°

360°

Интервал градуировки

1°

1°

1°

Г

Г

Коэффициент нитяного дальномера, %

100±1

100±1

100±1

100±1

100±1

Степень защиты оболочки по ГОСТ 14254-2015

IP57

IP57

IP57

IP57

IP57

Диапазон температур окружающей среды при эксплуатации, °C

от минус 20 °C до плюс 50 °C

Диапазон температур окружающей среды при хранении, °C

от минус 40 °C до плюс 70 °C

Наименование характеристики

Значение

Отклонение средней длины метровых интервалов реек от номинального значения, мм, не более

±1,0

Прогиб лицевой поверхности рейки, мм, не более

3,0

Совмещения начального деления шкалы с пяткой рейки, мм, не более

±1,0

Отклонение от перпендикулярности пятки к оси рейки, мм, не более

±0,3

Отклонение длины интервала наименьшего деления шкалы рейки от номинального значения, мм, не более

±0,5

Отклонение средней длины метровых интервалов рейки от номинального значения, мм, не более

±1,0

Климатические условия при эксплуатации: - температура окружающего воздуха; - относительная влажность при 40 °C

от минус 20 °C до плюс 50 °C до 95 %

Климатические условия при хранении: - температура окружающего воздуха; - относительная влажность при 40 °C

от минус 40 °C до плюс 70 °C до 95 %

Наименование характеристики

Значение

Номинальная длина шкалы рейки, мм, не менее

4000

Количество секций

4

Длина деления шкалы, мм

10

Допускаемое отклонение, мм, не более: - длина деления шкалы;

- метрового интервала

±0,5

±1,0

Тип изображения

прямой

Диапазон температур окружающей среды при эксплуатации, °C

от минус 20 °C до плюс 40 °C

Диапазон температур окружающей среды при хранении, °C

от минус 30 °C до плюс 55 °C

Наименование

Количество

Нивелир оптический

1

Защитный чехол

1

Шестигранный ключ

1

Крышка объектива

1

Упаковочная коробка

1

Рейка нивелирная CRL, BTL или CLR

1

Инструкция по технике безопасности

1

Руководство по эксплуатации

1

Методика поверки МРБ МП. 1402-2008

1

Отвес*

1

Штатив*

1

Площадка под нивелир*

1

* - входят в комплект поставки по отдельной заявке заказчика
