Нивелиры оптические серии ADA BASIS с рейками нивелирными телескопическими ADA ST-5
| Номер в ГРСИ РФ: | РБ 03 01 5668 15 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рейки |
| Производитель / заявитель: | "ADA Instruments LTD", Китай |
|
Описание типа РБ 03 01 5668 15 [2015-05-20]
rb-03-01-5668-15_2015-05-20.pdf
|
Скачать |
Нивелиры ADA BASIS (далее - нивелиры) в комплекте с рейками нивелирными ADA ST-5 (далее - рейки) предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5668 15 |
| Наименование | Нивелиры оптические серии ADA BASIS с рейками нивелирными телескопическими ADA ST-5 |
| Год регистрации | 2015 |
| Номер сертификата | 9670 |
| Дата регистрации | 2015-03-31 |
| Срок действия | 2020-03-31 |
| Получатель сертификата | фирма "ADA Instruments LTD", Китай (CN) |
Производитель / Заявитель
фирма "ADA Instruments LTD"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2502-2015. |
Поверители
Скачать
|
Описание типа РБ 03 01 5668 15 [2015-05-20]
rb-03-01-5668-15_2015-05-20.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры ADA BASIS (далее - нивелиры) в комплекте с рейками нивелирными ADA ST-5 (далее - рейки) предназначены для определения превышений методом геометрического нивелирования по вертикальным рейкам.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Принцип действия нивелиров основан на автоматической установке визирной оси зрительной трубы в горизонтальное положение с помощью автоматического компенсатора. Определение превышения заключается в визировании горизонтальной визирной осью нивелира на шкалы реек, расположенных на одинаковом расстоянии и на одной линии по обе стороны от нивелира, и нахождении разности полученных отсчетов. Полученная разность составляет превышение одной точки над другой.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная подставка с тремя подъемными винтами, вертикальная осевая система с горизонтальным лимбом. Приведение нивелира в рабочее положение осуществляется по установочному круглому уровню. Наведение в горизонтальной плоскости на рейку осуществляется с помощью наводящего двухстороннего винта без зажимного устро^твщ. Фокусирующим винтом устанавливают четкое изображение шкалы рефзГ^ ' '
Нивелиры выпускаются следующих модификаций: ADA BASfS.
Внешний вид нивелиров и реек представлен на рисунке I и 2.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

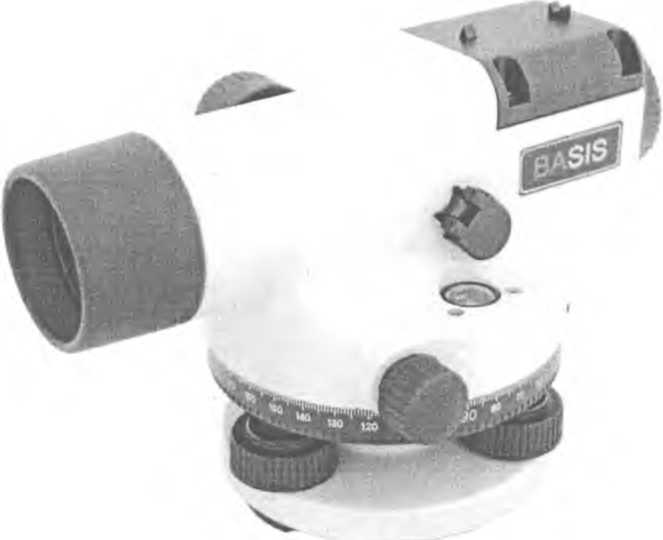

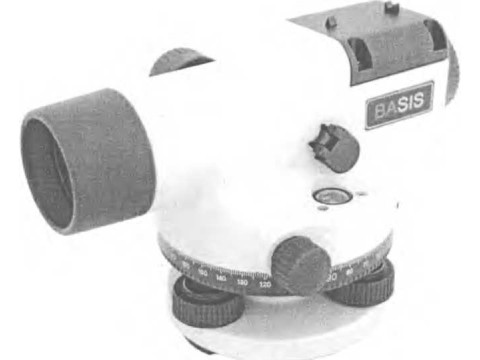

нок 1 - Внешний вид

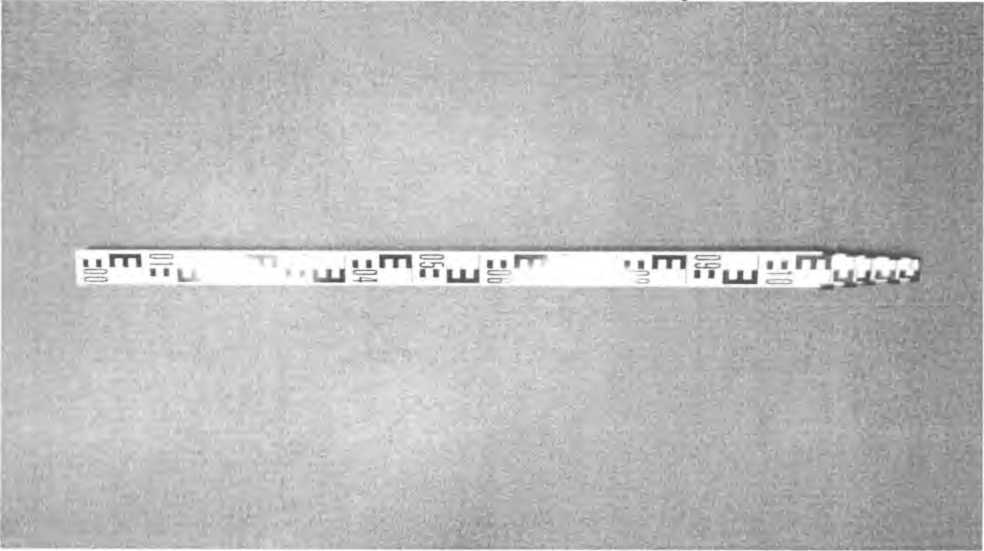

Рисунок 2 - Внешний вид реек
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Обозначение исполнений |
|
ADA BASIS | |
|
1 |
2 |
|
Точность (СКО на 1 км двойного хода), мм, не более |
2,5 |
|
Увеличение зрительной трубы |
20х |
|
Диаметр объектива, мм |
38 |
|
Наименьшее расстояние визирования, м |
0,3 |
|
Рабочий диапазон компенсатора, не менее |
±15' |
|
Систематическая погрешность работы компенсатора на Гнаклона оси нивелира, не более |
±0,5" |
|
Точность круглого уровня |
8'72 мм |
|
Лимб |
360° |
|
Цена деления лимба |
1° |
|
Масса нивелира, кг |
1,65 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 25 до плюс 50 |
|
Диапазон температур окружающей среды при хранении, °C |
от минус 25 до плюс 50 |
|
Степень защиты оболочки (IP) по ГОСТ 14254 |
IP54 |
Основные технические и метрологические характеристики реек приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Обозначение исполнений |
|
ADA ST-5 | |
|
1 |
2 |
|
Номинальная длинна шкалы рейки, мм |
5000 |
|
Длинна деления шкалы, мм |
10 |
|
Количество секций |
5 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки нивелира входит:
- нивелир;
- руководство по эксплуатации;
- методика поверки;
- кейс;
- ключ для юстировки нитей;
- шестигранный ключ;
- нитяной отвес.
В комплект поставки нивелирной рейки входит:
- нивелирная рейка;
- чехол;
- круглый уровень.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «ADA Instruments LTD», Китай
ГОСТ 10528-90 «Нивелиры. Общие технические условия»
ГОСТ 23543-88 «Приборы геодезические. Общие технические условия»
МРБ МП. 2502-2015 «Нивелиры оптические серии ADA BASIS с рейками нивелирными телескопическими ADA ST-5»
Заключение
Нивелиры оптические ADA BASIS в комплекте с рейками ADA ST-5 соответствуют требованиям технической документации фирмы «ADA Instruments LTD», Китай, ГОСТ 10528-90, ГОСТ 23543-88.
Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).
Отдел испытаний и измерений РУП «Брестский ЦСМС».
