Системы виброзащиты и вибромониторинга измерительные VIBROCONTROL-6000 (в дальнейшем системы) предназначены для измерений в непрерывном режиме вибрации корпуса, вибрации вала относительно корпуса, осевого и радиального положения вала, абсолютного и относительного расширения, а также частоты вращения ротора.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 5206 18
Наименование	Системы виброзащиты и вибромониторинга измерительные VIBROCONTROL-6000
Год регистрации	2018
Номер сертификата	11961
Дата регистрации	2018-09-27
Срок действия	2023-09-27
Получатель сертификата	фирма "Bruel & Kjaer Vibro GmbH", Германия (DE)

Производитель / Заявитель

фирма "Bruel & Kjaer Vibro GmbH"

Адрес: Leydhechecrerstr. 10, 64293 Darmstadt

Контакты: Тел.: (06151) 428-1100, Факс: (06151) 428-1200; Email: info@bkvibro.com

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП.2348-2013.

Поверители

Скачать

	Описание типа РБ 03 06 5206 18 [2018-12-27] rb-03-06-5206-18_2018-12-27.pdf	Скачать
	Описание типа РБ 03 06 5206 18 [2013-10-25] rb-03-06-5206-18_2013-10-25.pdf	Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ Заключение

Назначение

Системы применяются для обеспечения виброзащиты и вибромониторинга силового оборудования газо- и нефтеперекачивающих станций, энергетических установок тепловых электростанций и другого промышленного оборудования, совершающих вращательные и возвратно-поступательные движения в том числе и во взрывоопасных зонах.

Описание

Действие системы основано на измерении и обработке электрических сигналов, поступающих от первичных измерительных преобразователей: акселерометров, вихретоковых преобразователей, велосиметров.

Система измеряет среднее квадратическое значение (СКЗ), пиковое значение и размах виброускорения и виброскорости, размах перемещения, шПбщг.мал'щдос отклонение вала от среднего положения, максимальный размах перемеп^нияхтто Реестр) )Г осям X и Y, контролирует состояние подшипников по методу измерения BCU.

Система имеет две модификации: «VIBROCONTROL-бООО» и «VIBROCONTROL-6000 Compact Monitor».

Система VIBROCONTROL-6000 состоит из первичных измерительных преобразователей подключенных к измерительным модулям, стойки в которую монтируются шасси RC-600 и RC-610. Внешний вид стойки с установленными шасси приведен на рисунке 1. Шасси RC-600 имеют четыре слота для измерительных модулей SM-610 и модуля источника питания PS-610, а также слот для интерфейсного модуля CI-610 или коммутационного модуля CI-620. Шасси RC-610 имеют шесть слотов для модулей источника питания PS-610. Внешний вид шасси RC-600 с установленными измерительными модулями SM-610 и коммутационным модулем CI-620 приведен на рисунке 2.

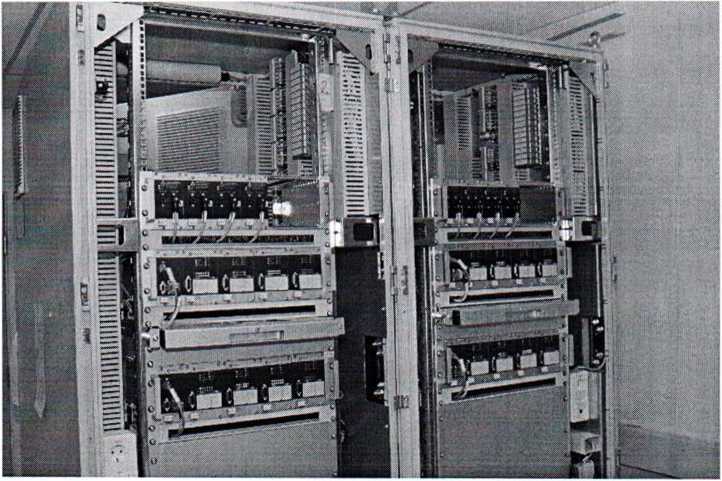

Рисунок 1 - Внешний вид стойки с установленными шасси

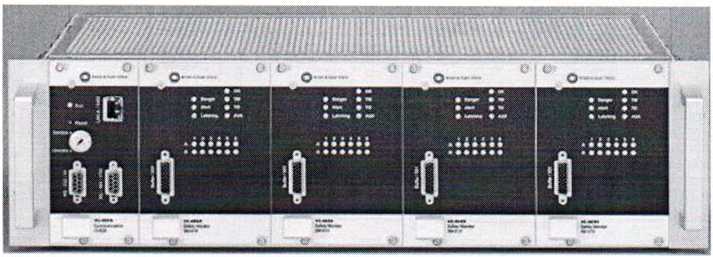

Рисунок 2 - Внешний вид шасси RC-600 с установленными измерительными модулями SM-610 и коммутационным модулем CI-620

Модули SM-610 осуществляют сбор измеренных данных, их обработку, выдачу результатов измерений в аналоговом виде и управление реле. Каждый канал модуля работает независимо о других каналов, но имеет сквозную синхронизацию с ними. Модули имеют до двенадцати входных и двенадцати выходных каналов и позволяют обрабатывать в реальном времени сигналы, поступающие по каналам измерений, контролировать их с учетом аварийных пределов, управлять сигнализацией с помощью встроенных реле.

Модуль PS-610 осуществляет питание подключаемых вибропреобразователей и модулей SM-610, CI-610 и CI-620.

Интерфейсный модуль С1-610 и коммутационный модуль CI-620 служат для подключения к персональному компьютеру. Интерфейсный модуль CI-610 имеет интерфейс RS-232. Коммутационный модуль CI-620 имеет интерфейс RS-232, интерфейс RS-485 и интерфейс TCP/IP Ethernet.

Система VIBROCONTROL-6000 Compact Monitor состоит из первичных измерительных преобразователей подключенных к модульному блоку. Внешний вид модульного блока приведен на рисунке 3.

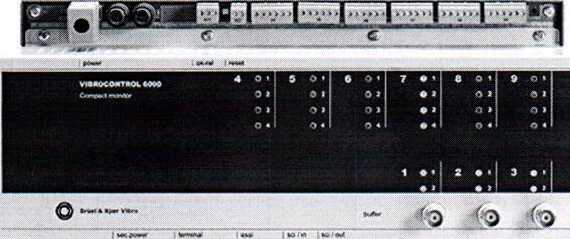

Рисунок 3 - Внешний вид модульного блока VIBROCONTROL-6000 Compact Monitor

Модульный блок конструктивно состоит из базовой платы и установленных в ней от одного до трех входных модулей в различных комбинациях и до шести выходных и дополнительных модулей.

В зависимости от требуемых задач и подключаемых первичных преобразователей используются входные модули следующих типов: одноканальный модуль для подключения акселерометров, одноканальц^йй^^уль /71ПД

II Государственный реестр) II „ Il I „средств измерений / I

ЛИСТ 3 ИЗ 21 ' \ Республики Беларусьj 1]

------------------------------------------------------документов/ тт—

для подключения велосиметров, одноканальный модуль для подключения вихретоковых преобразователей, двухканальный модуль для подключения преобразователей с выходом по току (от 0 до 20 мА или от 4 до 20 мА) или напряжению (от минус 15 до плюс 15 В), двухканальный модуль для диагностики методом BCU. Выходной модуль реле позволяет контролировать обработанные в реальном времени сигналы, поступающие по каналам измерений, с учетом аварийных пределов, управлять сигнализацией с помощью встроенных реле. Двухканальный выходной модуль по току/напряжению позволяет получить унифицированный аналоговый сигнал по току от 4 до 20 мА или от 0 до 20 мА и по напряжению от 0 до 10 В, от 0 до 5 В, от 2 до 5 В.

Системы работают со следующими первичными измерительными преобразователями производства компании «Bruel & Kjaer Vibro GmbH»:

- акселерометры серий AS и ASA предназначенные для измерения виброускорения различных машин и агрегатов, в частности, агрегатов роторного типа;

- вихретоковые вибропреобразователи серии DS, SD, с соединительными кабелями серии ЕС и осцилляторами OD, вихретоковые вибропреобразователи с интегрированными осцилляторами серии 1N и INA (цепи измерения перемещения) предназначенные для бесконтактных измерений вибрации вала относительно корпуса и осевого перемещения вала и используются в отраслях промышленности, связанных с применением машин и агрегатов роторного типа;

- вибропреобразователи скорости виброколебаний (велосиметры) серии VS предназначенные для измерения абсолютного колебания подшипников машин.

Вибропреобразователи серии ASA, INA, VS, DS соединительные кабели серии ЕС и осцилляторы серии OD выпускаются во взрывозащищенном исполнении.

Внешний вид вибропреобразователей приведен на рисунке 4.

Системы имеет возможность программирования коэффициентов преобразования используемых первичных измерительных преобразователей.

Описание типа средства измерений

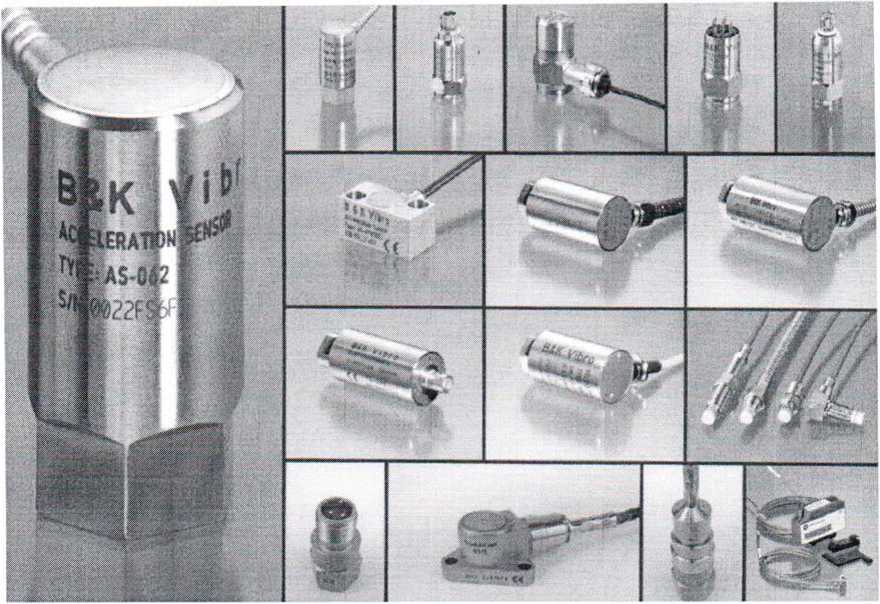

Рисунок 4 - Внешний вид вибропреобразователей измерительных

Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.

Наименование ПО

Индентифи-кационное наименование ПО

Номер версии ПО

Цифровой идетификатор ПО

Алгоритм вычисления цифрового идентификатора

VC 6000 (VC 6000 СМ)

PI-Mbus-300

CI 2.8.2.

SM 6.9.3

CRC-16

* Цифровой идентификатор зависит от собственного уникального адреса прибора, входящего в состав системы измерения вибрации VIBROCONTROL-6QOO (VC-6000) или VIBROCONTROL-60QO Compact Monitor (VC 6000 СМ) и присваивается при выпуске прибора.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

[Государственный реестр) I .средств измерений / \ иеспуБлики Беларусь/ лииумевтевУ

Описание типа средства измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
	Наименование характеристик	Значения характеристик
	1	2
	1 Канал измерения вибрации корпуса
	Типы подсоединяемых вибропреобразователей	акселерометр, велосиметр
	Коэффициент преобразования (номинальный), мВ/(м/с2) (для акселерометра) мВ/(мм/с) (для велосиметра)	10 100
	Диапазоны измерений виброскорости (для номинального коэффициента преобразования), мм/с: СКЗ при пик-факторе 5 пик	от 0 до 20 от 0 до 100
	Диапазон частот, Гц	от 10 до 1000
	Пределы основной относительной погрешности измерения вибрации корпуса плюс 0,1 % от верхнего предела диапазона измерения, %	±0,75
	2 Канал измерения вибрации вала относительно корпуса
	Типы подсоединяемых вибропреобразователей	вихретоковый
	Коэффициент преобразования (номинальный), мВ/мкм	8
	Диапазоны измерений виброперемещения (для номинального коэффициента преобразования), мкм: - для максимального отклонения вала от среднего положения - для максимального размаха виброперемещения по X,Y	от 0 до 250 от 0 до 500
	Диапазон частот, Гц	от 10 до 1000
	Пределы основной относительной погрешности измерения вибрации вала относительно корпуса плюс 0,1 % от верхнего предела диапазона измерений, %: - при измерении размаха виброперемещения по X,Y - при измерении максимального отклонения вала от среднего положения	±0,75 ±1
	3 Канал измерения осевого перемещения и радиального положения вала
	Типы подсоединяемых вибропреобразователей	вихретоковый
	Коэффициент преобразования (номинальный), мВ/мкм	8 или 4
	Диапазоны измерений перемещения (для номинального коэффициента преобразования), мм: - осевое перемещение - радиальное положение	от 0 до 2 или от 0 до 4 от 0 до 2
	Пределы основной относительной погрешности измерения осевого перемещения и радиального положения вала плюс 0,1 % от верхнего предела диапазона измерения абсолютного и относительного расширения корпуса, %	±1
лист 6 из 21		1 Государственный реестр II II \ средств из«ереиий / /1 \\ Х/еспубжи Беларусь / //

Для документов

1	2
4 Канал измерения абсолютного и относительного расширения корпуса
Типы подсоединяемых вибропреобразователей: - абсолютное расширение - относительное расширение	положения вихретоковый
Диапазон входного напряжения постоянного тока, В	от 0 до 10
Диапазон входного постоянного тока, мА	от 4 до 20
Диапазоны измерений перемещения (для номинального коэффициента преобразования), мм: - абсолютное расширение - относительное расширение	от 0 до 20 или от 0 до 50 от 0 до 20
Пределы основной относительной погрешности измерения абсолютного и относительного расширения плюс 0,1 % от верхнего предела диапазона измерения, %	±0,75
5 Канал измерения частоты вращения
Типы подсоединяемых вибропреобразователей	вихретоковый
Диапазон измерений числа оборотов, об/мин	от 0,06 до 1 200 000
Пределы основной абсолютной погрешности измерения числа оборотов при числе оборотов менее 100 об/мин, об/мин Пределы основной абсолютной погрешности измерения числа оборотов при числе оборотов в диапазоне от 100 до 10 000 об/мин, об/мин Пределы основной относительной погрешности измерения числа оборотов при измерении числа оборотов свыше 10 000 об/мин, %	±0,1 ±1 ±0,01
6 Входные и выходные каналы постоянного и переменного тока
Входные сигналы: Постоянного тока Напряжения постоянного тока Напряжения постоянного и переменного тока Выходные сигналы: Постоянного тока Напряжения постоянного тока Сопротивление нагрузки Пределы допускаемой приведенной погрешности	от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 В; от 0 до 10 В; от 2 до 10 В; от 1 до 5 В; от минус 14 до плюс 14 В; от 4 до 20 мА; от 0 до 20 мА; от 0 до 5 В; от 0 до 10 В; от 2 до 10 В; от 1 до 5 В; 500 Ом; 1 кОм; ±2,4 %, ±1,3 %;

Описание типа средства измерений

Акселерометры серии AS и ASA (модификации AS-020, ASA-020, AS-022, ASA-022, AS-030, AS-062, AS-062/T1)

Наименование характеристики	Модификации
	AS-020, ASA-020	AS022, ASA-022	AS-030	AS-062, AS-062/T1
	Значения
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс’2	10,2	10,2	10,2	10,2
Диапазоны измерений виброускорения, м/с2	±800 ±400 ±200	±800 ±400 ±200	±800 ±400 ±200	±800 ±400 ±200
Диапазон рабочих частот, Гц	от 1,5 до 15000	от 1,5 до 15000	от 1,5 до 15000	от 1,5 до 15000
Отклонение коэффициента преобразования от номинального значения. %, не более	±5	±5	±5	±5
Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) не более ±5 % (±0,5 дБ), Гц	от 4 до 10000	от 4 до 10000	от 3 до 10000	от 4 до 10000
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) во всем диапазоне частот, дБ, не более	±3	±3	±3	±3
Нелинейность амплитудной характеристики, %, не более	±7	±7	±7	±7
Уровень собственного шума, мВ, не более	0,6	0,6	0,6	0,6
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, нс более	7	7	7	от 8 до 10
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более	±5	±5	±5	±5
Условия эксплуатации: диапазон температур, °C	от минус 50 до плюс 125
Масса, г	70	70	60	130
Габаритные размеры, мм, не более	022x54	022x40	022x38	025,2x48
Степень защиты оболочки	IP 65	IP 66	IP 65	IP 66; IP 67

• осударс г венный реестр) I „средств измерений / \ -ес.-лблики Беларусь/ ХДля^докумевтов/

Акселерометры серий AS и ASA (модификации AS-063, ASA-063, AS-065, AS-068, ASA-068, AS-069, ASA-069)

Наименование характеристики	Модификации
	AS-063, ASA-063	AS-065	AS-068, ASA-068	AS-069, ASA-069
	Значения
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс’2	10,2	10,2	1,02	1,02
Диапазоны измерений виброускорения, м/с2	±800 ±400 ±200	±800 ±400 ±200	±5000 ±4000 ±2000	±5000 ±4000 ±2000
Диапазон рабочих частот, Гц	от 1,5 до 13000	от 1 до 15000	от 1,5 до 13000	от 1,5 до 13000
Отклонение коэффициента преобразования от номинального значения, %, не более ±5 % (±0,5 дБ), Гц	±5	±5	±5	±5
Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80Гц) не более ±5 % (± 0,5 дБ), Гц	от 4 до 10000	от 3 до 10000	от 4 до 10000	от 4 до 10000
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) во всем диапазоне частот, дБ, не более	±3	±3	±3	±3
Нелинейность амплитудной характеристики, %, не более	±7	±7	±7	±7
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более	от 8 до 10	7	от 8 до 10	от 8 до 10
Уровень собственного шума, мВ, не более	0,6	0,6	0,6	0,6
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более	±5	±5	±5	±5
Условия эксплуатации: диапазон температур, °C	от минус 50 до плюс 125
Масса, г	130	80	130	130
Габаритные размеры, мм, не более	022x55	022x60	025,2x48	022x55
Степень защиты оболочки	IP 66; IP 67	IP 40	IP 67	ДЕ-66ЯР67

'Государственный p< i средств измерен \ республики Бедар ^Для документ*;

xjLgri Г/А*

		Описание типа средства измерений
Акселерометры серии AS (модификации AS-070, AS-070/W3, AS-073, AS-079, AS-080/01)
		Модификации
	Наименование характеристики	AS-070 AS-070/W3	AS-073	AS-079	AS-080/01
		Значения
	Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс'2	10,2	10,2	1,02	1,02
	Диапазоны измерений виброускорения, м/с2	±500	±500	±500	±500
	Диапазон рабочих частот, Гц	от 0,32 до 10000	от 0,1 до 10000	от 0,1 до 10000	от 0,1 до 10000
	Отклонение коэффициента преобразования от номинального значения, %, не более ±5 % (±0,5 дБ), Гц	±20	±20	±20	±5
	Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80Гц) не более ±5 % (± 0,5 дБ), Гц	от 1,3 до 4000	от 0,35 до 4000	от 0,35 до 4000	от 4 до 4000
	Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) во всем диапазоне частот, дБ, не более	±3	±3	±3	±3
	Нелинейность амплитудной характеристики, %, не более	±7	±7	±7	±7
	Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более	7	7	7	7
	Уровень собственного шума, мВ, не более	0,6	0,6	0,6	0,6
	Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более	±5	±5	±5	±5
	Условия эксплуатации: диапазон температур, °C	от минус 50 до плюс 125	от минус 50 до плюс 120	от минус 50 до плюс 125	от минус 50 до плюс 125
	Масса, г	80 50 80	150	150	135
	Габаритные размеры, мм, не более	34x18x16 28x16x16 13x18x16	26x55x22	26x55x22	025,4x66,55
	Длина кабеля, м	10	-	-	-
	Степень защиты оболочки	IP 67	IP 66; IP 67
	Степень защиты оболочки	IP 67	IP 66; IP 67	IP 66; 1Р^
				II росудар II 1 V \Яеспу{	ственный реестр та измерений 1 лики Беларусь / //
ЛИСТ IU ИЗ Z 1					документов/ JJ

Цепь измерении перемещения, состоящая из вибропреобразователя вихревых токов серии DS-105x (модификации DS-1051, DS-1052, DS-1053 и DS-1054), удлинительного кабеля ЕС-100х (модификации ЕС-1001, ЕС-1002 и ЕС-1003) и осциллятора OD-105x (модификации OD-1051, OD-1052, OD-1053 и OD-1054)

Наименование характеристики	Значение характеристики
Диапазон измерений виброперемещения, мм	от 0,3 до 2,3
Номинальный коэффициент преобразования для стали 42СгМо4, мВ/мкм Диапазон рабочих частот, Гц	8
Диапазон частот, Гц	от 0 до 10000
Пределы основной относительной погрешности преобразования в диапазоне измерения и диапазоне частот, мВ/мкм	±0,6
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, эксплуатации, %	±10
Условия эксплуатации: диапазон температур, °C вибропреобразователи DS-105x кабель ЕС-100х осциллятор OD-105x	от минус 30 до плюс 180 от минус 50 до плюс 200 от минус 30 до плюс 65
Габаритные размеры: DS-1051 hDS-1052 DS-1053 DS-1054 Длина кабеля DS-105x Длина кабеля ЕС-100х OD-105x	09,5 мм х (45-255) мм 09,5 мм х 30 мм 09,5 мм х (34-150) мм х 31 мм 1 м; 5 м; 10 м 5 м; 9 м; 5 м 98 мм х 60 мм х 26 мм
Масса, г, не более: DS-105X ЕС-1001 ЕС-1002 ЕС-1003 OD-105X	200 120 200 230 800
Степень защиты оболочки DS-105X OD-105X Длина кабеля ЕС-100х	IP 68 IP 68 IP 68

Описание типа средства измерений Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии SD-05x (модификации SD-051, SD-052, SD-053 и SD-054), удлинительного кабеля ЕС-00х (модификации ЕС-001, ЕС-002 и ЕС-003) и осциллятора OD-O5x (модификации OD-051, OD-053)
	Наименование характеристики	Значение характеристики
	Диапазон измерений виброперемещения, мм	от 0,8 до 2,8
	Номинальный коэффициент преобразования для стали 42СгМо4, мВ/мкм	8
	Диапазон частот, Гц	от 0 до 10000
	Пределы основной относительной погрешности преобразования в диапазоне измерения и диапазоне частот, мВ/мкм	±0,6
	Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, эксплуатации,%	±10
	Условия эксплуатации: диапазон температур, °C вибропреобразователи SD-05x кабель ЕС-00х осциллятор OD-105x	от минус 30 до плюс 180 от минус 50 до плюс 200 от минус 30 до плюс 65
	Габаритные размеры: SD-051 SD-052 SD-053 SD-054 Длина кабеля SD-05x Длина кабеля ЕС-00х OD-O5x	06 мм х (45-105) мм 010 мм х (45-255) мм 010 мм х 30 мм 12 мм х (34-150) мм х 31 мм 0,5 м; 1 м 4 м; 4,5 м; 9 м; 9,5 м 07,1 мм х 21 мм
	Масса, г, не более: SD-05x OD-O5x	40 300
	Степень защиты оболочки SD-05x OD-105x ЕС-ООх	IP 20 IP 20 IP 20
	Л О II ГОЖ95СТ8еммый место! 1 Л ____________________________ лист 12 из 21

Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии SD-08x (модификации SD-081, SD-083, SD-084, SD-087, SD-088, SD-089), удлинительного кабеля ЕС-00х (модификации ЕС-001, ЕС-002 и ЕС-003) и осциллятора OD-O8x (модификации OD-081, OD-083)

Наименование характеристики	Значение характеристики
Диапазон измерений виброперемещения, мм SD-081, SD-083, SD-084 SD-087, SD-088, SD-089	от 1,2 до 4,7 от 0,2 до 3,7
Номинальный коэффициент преобразования, мВ/мкм	4
Диапазон частот, Гц	от 0 до 10000
Пределы основной относительной погрешности преобразования в диапазоне измерения и диапазоне частот, мВ/мкм	±0,6
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, эксплуатации, %	±10
Рабочий диапазон температур. °C SD-081, SD-083, SD-084 SD-087, SD-088, SD-089 OD-081, OD-083 EC-001, EC-002, EC-003	от минус 30 до плюс 180 от минус 30 до плюс 100 от минус 30 до плюс 65 от минус 50 до плюс 200
Габаритные размеры: SD-081 SD-083 SD-084 SD-087, SD-088, SD-089 Длина кабеля SD-08x OD-081, OD-083 Длина кабеля EC-001, EC-002, EC-003	010 мм х (45-255) мм 010 мм х 34 мм 12 мм х (34-150) мм х 31 мм 040 мм х (40-250) мм 0,5 м; 1 м 65 мм х 85 мм х 61 мм 4 м; 4,5 м; 9 м; 9,5 м
Масса, г, не более: SD-081, SD-083, SD-084 SD-087 SD-088 SD-089 OD-081, OD-083	50 50 200 65 300
Степень защиты оболочки SD-08x OD-O8x EC-OOx	IP 20 IP 20 IP 20

Описание типа средства измерений

Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии SD-16x (модификации SD-161, SD-164), удлинительного кабеля ЕС-00х (модификации ЕС-001, ЕС-002 и ЕС-003), адаптера серии ЕСххх (модификации ЕС-045, ЕС-099) и осциллятора OD-16x (модификации OD-162, OD-165)

Наименование характеристики	Значение характеристики
Диапазон измерений виброперемещения, мм	от 2,5 до 10,5
Номинальный коэффициент преобразования, мВ/мкм	2
Диапазон частот, Гц	от 0 до 10000
Пределы основной относительной погрешности преобразования в диапазоне измерения и диапазоне частот, мВ/мкм	±0,6
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, эксплуатации, %	±10
Рабочий диапазон температур, °C SD-161, SD-164 OD-162, OD-165 ЕС-001, ЕС-002, ЕС-003, ЕС-045, ЕС-099	от минус 30 до плюс 180 от минус 30 до плюс 65 от минус 50 до плюс 200
Габаритные размеры: SD-161 SD-164 Длина кабеля SD-16x OD-162, OD-165 Длина кабеля ЕС-001, ЕС-002, ЕС-003 Длина адаптера ЕС-045 Длина адаптера ЕС-099	020 мм х (75-255) мм 020 мм х (70-150) мм 0,5 м; 1 м 65 мм х 85 мм х 61 мм 0,5 м; 1 м 0,25 м 0,5 м
Масса, г, не более: SD-161, SD-164 OD-162, OD-165	170 300
Степень защиты оболочки SD-16x OD-16x ЕС-ООх	IP 20 IP 20 IP 20

Государственный реестр] i средств измерений I

\ Для документов/

Описание типа средства измерений

Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии DS-82x.ds300S (модификации DS-821.ds300S, DS-821.ds300S), удлинительного кабеля DS-82x.EC300S (модификации DS-821.EC300S, DS-822.EC300S) и осциллятора DS-82x.OD130 (модификации DS-821.OD130, DS-822.OD130)

Наименование характеристики	Значение характеристики
Диапазон измерений виброперемещения, мм	от 0,5 до 4,5
Номинальный коэффициент преобразования, мВ/мкм	4
Диапазон частот, Гц	от 0 до 10000
Пределы основной относительной погрешности измерения виброперемещения, % в диапазоне температур от 0 °C до +45 °C при длине цепи перемещения 5 м при длине цепи перемещения 10 м в предельном диапазоне температур от минус50 °C до плюс 180 °C при длине цепи перемещения при длине цепи перемещения	±5 ±7,5 ±10 ±15
Рабочий диапазон температур, °C ds82x.ds300S, ds82x.ec30E ds82x.odl30	от минус 50 до плюс 150 от минус 35 до плюс 85
Габаритные размеры, не более: ds82x.ds3001, ds82x.ds3002 ds82x.ds3003 Длина кабеля датчика ds82x.ds300S ds82x.odl30 Длина кабеля ds82x.ec30E	020 мм х (75-255) мм 020 мм х (70-150) мм 0,5 м; 1 м; 5 м; 10 м 25 мм х 83 мм х 56 мм4 м; 4,5 м; 9 м;
Масса, г, не более: ds82x.ds3001, ds82x.ds3002 ds82x.odl30	170 300
Степень защиты оболочки ds82x.ds3001, ds82x.ds3002 ds82x.odl30 ds82x.ec30E	IP 20 IP 20 IP 20

Государственный реест i средств измерений \ Республики Беларусь \Для документов/

Описание типа средства измерений

Вихретоковые вибропреобразователи с интегрированными осцилляторами серии IN и INA (модификации IN-081, IN-083, IN-084, IN-085, INA-081, INA-083, INA-084, INA-085)

Наименование характеристики	Значение характеристики
Диапазон измерений виброперемещения, мм	от 0 до 1,5
Номинальный коэффициент преобразования, мВ/мкм	8
Диапазон частот, Гц	от 0 до 10000
Пределы основной относительной погрешности преобразования при температуре плюс 22±5 °C , %	±5
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, %	±10
Рабочий диапазон температур, °C	от 0 до плюс 110
Габаритные размеры: IN-081, IN-083, IN-085, INA-081, INA-083, INA-085 IN-084 INA-084 Длина кабеля IN-081, IN-O83	010 мм х (70-250) мм 10 мм х 60 мм х 31 мм 5 м;
Масса, г, не более:	120
Степень защиты оболочки	IP 54

Государственный реестр 1 средств измерений / \ Республики Беларусь /

Описание типа средства измерений Вибропреобразователи скорости виброколебаний серии VS-01xx (модификации VS-0168, VS-0169, VS-0188, VS-0177)
	Наименование характеристики	Значение характеристики
	Номинальный коэффициент преобразования, мВ/(мм/с) VS-0168, VS-0169, VS-0188 VS-0177	100 75
	Диапазон частот, Гц VS-0168, VS-0169, VS-0188 VS-0177	от 10 до 2000 от 20 до 2000
	Максимальное допустимое виброперемещение, мм VS-0168, VS-0169, VS-0188 VS-0177	±0.45 ±1
	Рабочий диапазон температур, °C	от минус 5 до плюс 70
	Габаритные размеры: вибропреобразователя Длина кабеля	38 мм х 75 мм х 58 мм 5 м; 10 м
	Масса, кг, не более:	1,25
	Степень защиты оболочки	IP 65 или IP 66
Вибропреобразователи скорости виброколебаний серии VS-Oxx (модификации VS-068, VS-069, VS-077, VS-079, VS-080)
	Наименование характеристики	Значение характеристики
	Номинальный коэффициент преобразования, мВ/(мм/с) VS-068, VS-069 VS-077, VS-080 VS-079	100 75 70
	Диапазон частот, Гц VS-068, VS-069, VS-079 VS-077, VS-080	от 10 до 2000 от 20 до 2000
	Максимальное допустимое виброперемещение, мм VS-068, VS-069 VS-077, VS-079, VS-080	±0,45 ±1
	Рабочий диапазон температур, °C	от минус 40 до плюс 80
	Габаритные размеры: VS-068, VS-069, VS-077, VS-079 длина кабеля VS-080	38 мм х 75 мм х 58 мм 5 м; 013 мм х (70-150) мм
	Масса, кг, не более: VS-068, VS-069, VS-077, VS-079 VS-080	0,5 0,25
	Степень защиты оболочки: VS-068, VS-069, VS-077, VS-079 VS-080	IP 66 IP 44
	/ A Il [Государственный реестр) II II i .средств измерений / II лист 17 из 21

Описание типа средства измерений

Цепь измерения перемещения, состоящая из вибропреобразователя вихревых токов серии SDH-15x (модификации SDH-151, SDH-154), удлинительного кабеля ЕС-00х (модификации ЕС-001, ЕС-002 и ЕС-003) и осциллятора OD-15x (модификации OD-151)

Наименование характеристики	Значение характеристики
Диапазон измерений виброперемещения, мм	от 0,2 до 4,2
Номинальный коэффициент преобразования, мВ/мкм	4
Диапазон частот, Гц	от 0 до 10000
Пределы основной относительной погрешности преобразования в диапазоне измерения и диапазоне частот, мВ/мкм	±0,6
Пределы основной относительной погрешности преобразования в рабочем диапазоне температур, эксплуатации, %	±10
Рабочий диапазон температур, °C SDH-151 SDH-154 OD-151 ЕС-001, ЕС-002, ЕС-003	от минус 55 до плюс 200 от минус 55 до плюс 200 от минус 55 до плюс 100 от минус 50 до плюс 200
Г абаритные размеры: SDH-151, SDH-154 Длина кабеля SD-15x OD-151 Длина кабеля ЕС-001, ЕС-002, ЕС-003	020 мм х (65-255) мм 0,5 м; 1 м 65 мм х 85 мм х 61 мм 4 м; 4,5 м; 9 м; 9,5 м
Масса, г, не более: SDH-151 SDH-154 OD-151	580 580 300
Степень защиты оболочки SDH-16X OD-15X ЕС-ООх	IP 20 IP 20 IP 20

Рабочие условия эксплуатации модулей системы:

температура окружающего воздуха: от минус 20 °C до плюс 65 °C;

относительная влажность окружающего воздуха - не более 80 % при 30 °C.

Степень защиты оболочки модулей системы: IP20.

Гарантийный срок эксплуатации системы и её элементов: 24 месяца.

слайда

Республики Бегеру*

Описание типа средства измерений

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный

лист эксплуатационной документации.

Комплектность

1 Система виброзащиты и вибромониторинга измерительная модификация «VIBROCONTROL-бООО» в составе: ' шт »

1.1 Стойка 1*шт.;

1.2 Шасси RC-600 1 * шт.;

1.2.1 Модуль SM-610 1 * шт.;

1.2.2 Модуль PS-610 1* шт.;

1.2.3 Модуль С1-610 1* шт.;

1.2.4 Модуль CI-620 1* шт.;

1.3 Шасси RC-610 1* шт.;

1.3.1 Модуль PS-610 1* шт.;

1.4 Вибропреобразователь серии AS (ASA) 1 * шт.;

1.5 Вибропреобразователь серии DS 1* шт.;

1.5.1 Осциллятор серии OD 1* шт.;

1.5.2 Соединительный кабель серии ЕС 1* шт.;

1.6 Вибропреобразователь серии SD с осциллятором серии OD 1* шт.;

1.6.1 Осциллятор серии OD 1* шт.;

1.6.2 Соединительный кабель серии ЕС 1* шт.;

1.7 Вибропреобразователь серии IN (INA) 1* шт.;

1.8 Вибропреобразователь серии VS 1 * шт.;

1.9 Пакет программного обеспечения VS6000 1 шт.;

1.10 Комплект эксплуатационной документации 1** экз.;

1.11 Методика поверки МРБ МП. 1 э

* - количество определяется при заказе;

* * - в комплект эксплуатационной документации входит эксплуатационная документация на систему в целом и на каждый элемент системы.

[( ®

Il (государственны

пм/^т 1 Q МО 04 V

ЛИСТ ИЗ Z I \\ \ Республики й

КЗ.

реестр) Il рений / /1 парусь/ ]

2 Система виброзащиты и вибромониторинга измерительная модификация «VIBR.OCONTROL-6000 Compact Monitor» в

составе:

1 шт.;

2.1 Модульный блок

2.2 Вибропреобразователь серии AS (ASA)

1 шт.;

1* шт.;

2.3 Вибропреобразователь серии DS

2.3.1 Осциллятор серии OD

2.3.2 Соединительный кабель серии ЕС

2.4 Вибропреобразователь серии SD с осциллятором серии OD

2.4.1 Осциллятор серии OD

2.4.2 Соединительный кабель серии ЕС

2.5 Вибропреобразователь серии IN (INA)

2.6 Вибропреобразователь серии VS

2.7 Пакет программного обеспечения VS6000

2.8 Комплект эксплуатационной документации

2.9 Методика поверки МРБ МП.

1* шт.;

1 * шт.;

1* шт.;

1 шт.;

1** экз.;

1 экз.

* - количество определяется при заказе;

** - в комплект эксплуатационной документации входит эксплуатационная документация на систему в целом и на каждый элемент системы.

ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ

Техническая документация компании «Bruel & Kjaer Vibro GmbH» (Германия);

ГОСТ 25275-82 «Система стандартов по вибрации. Приборы для измерения вибрации вращающихся машин. Общие технические требования»;

МРБ МП.2348-2013 «Системы виброзащиты и вибромониторинга измерительные VIBROCONTROL. Методика поверки».

Заключение

Системы виброзащиты и вибромониторинга измерительные VIBROCONTROL-6000 соответствуют требованиям технической документации компании «Bruel & Kjaer Vibro GmbH» (Германия), ГОСТ 25275-82, ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств». .

Межповерочный интервал - не более 24 месяца.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяца.

РУП «Витебский центр стандартизации метрологии и сертификации»

Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20

тел.: +375 (212) 42-68-04

Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
