Системы весоизмерительные этикетировочные автоматические серии ES 7000
| Номер в ГРСИ РФ: | РБ 03 02 5219 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | "ESPERA-WERKE GMBH", Германия |
Системы весоизмерительные этикетировочные автоматические серии ES 7000 предназначены для взвешивания продукции в динамическом и статическом режимах, а также для нанесения этикетки на продукцию в автоматическом режиме. Данные системы могут синхронизироваться с машинами для упаковки продукции в стрейч-пленку.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 5219 18 |
| Наименование | Системы весоизмерительные этикетировочные автоматические серии ES 7000 |
| Год регистрации | 2018 |
| Номер сертификата | 11965 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2023-09-27 |
| Получатель сертификата | фирма "ESPERA-WERKE GMBH", Германия (DE) |
Производитель / Заявитель
фирма "ESPERA-WERKE GMBH"
Адрес: Moltkestrasse, 17-33, 47048, Duisburg
Контакты: +49-(0)203-3054-0 / +49-(0)203-3054-275
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП 2358-2013. |
Поверители
Скачать
|
Описание типа РБ 03 02 5219 18 [2013-12-09]
rb-03-02-5219-18_2013-12-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 5219 18 [2018-09-07]
rb-03-02-5219-18_2018-09-07.pdf
|
Скачать |
Описание типа
Назначение
Системы весоизмерительные этикетировочные автоматические серии ES 7000 предназначены для взвешивания продукции в динамическом и статическом режимах, а также для нанесения этикетки на продукцию в автоматическом режиме. Данные системы могут синхронизироваться с машинами для упаковки продукции в стрейч-пленку.
Область применения - пищевые производства и фасовочные участки крупных супермаркетов.
Описание
Принцип действия систем основан на изменении сопротивления тензометрического датчика под воздействием силы тяжести взвешиваемого груза. Далее сигнал подается в блок обработки, который осуществляет его преобразование, после чего подает измерительную информацию в отсчетное устройство.
Конструктивно системы состоят из транспортной линии, печатающего устройства (принтера) и терминала (электронного блока управления с табло индикации). Транспортная линия предназначена для перемещения и взвешивания продукта и состоит из механизма подачи, взвешивающего модуля и этикетировочного конвейера. В системах используются электронные взвешивающие модули ESW2704, ESW2734, ESW2714, ESW2744, ESW2724.
Помимо операции взвешивания, системы могут обладать следующими дополнительными функциональными возможностями:
1. возможность поворота этикетки на любой угол с экрана управления (в т. ч. во время работы);
2. автоматическое позиционирование этикетки на продукте;
3. регулировка силы удара штемпеля переносящего этикетку (для хрупких продуктов);
4. создание и внесение данных не из внешнего носителя, а непосредственно на машине в базовой комплектации;
5. возможность работы со стандартными штрих кодами, а также создавать собственные штрих-коды в редакторе;
6. возможность выбора режима работы:
этикетка с взвешиванием и расчетом стоимости;
с фиксированной массой;
с фиксированной стоимостью;
с фиксированной массой и стоимостью;
7. возможность автоматического математического расчета массы продукта исходя из заданной пропорции (при заданном процентном соотношении продукт/заливка);
8. максимальные размеры продукта в стандартном исполнении машины 370мм*280мм*200мм. Взвешивание продукта, не превышающего данные размеры, производится в динамическом режиме;
9. возможно исполнение машины с опцией взвешивания продукта длиной до 750 мм. В данном варианте исполнения взвешивание продукта, длиной от 370 мм до 750 мм, производится в статическом режиме;
10. возможно исполнение машины со степенью защиты от проникновения воды IP Х4.
Системы оборудованы интерфейсом RS 232, Ethernet, параллельным интерфейсом, аналоговым модемом, которые обеспечивают возможность вывода результатов взвешивания на внешние периферийные устройства и соединения нескольких систем в одну сеть. Системы имеют восстановления и передачи информации с помощью USB-порт.
В зависимости от количества и размещения печатных устройств (принтеров этикетки) системы могут быть представлены в следующих конструктивных исполнениях:
ES 7001 укомплектована одним верхним принтером и системой
ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7002 укомплектована двумя верхними принтерами и системой
ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7003 укомплектована тремя верхними принтерами и системой
ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7004 укомплектована четырьмя верхними принтерами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7005 укомплектована пятью верхними принтерами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7010 укомплектована одним нижним принтером и системой|у$?^;.. ленточных конвейеров с весоизмерительным модулем для продуктов; [([ :(Bi V
ES 7011 укомплектована одним верхним принтером и одним нижним принтером и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7012 укомплектована двумя верхними и одним нижним принтерами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7013 укомплектована тремя верхними и одним нижним принтером и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7014 укомплектована четырьмя верхними и одним нижним принтером и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7021 укомплектована одним верхним принтером и двумя нижними принтерами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7022 укомплектована двумя верхними и двумя нижними принтерами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7023 укомплектована тремя верхними и двумя нижними принтерами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7024 укомплектована четырьмя верхними и двумя нижними принтерами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7101 укомплектована одним верхним принтером и системой ленточных конвейеров с весоизмерительным модулем с увеличенной максимальной нагрузкой до 10 кг;
ES 7102 укомплектована двумя верхними принтерами и системой ленточных конвейеров с весоизмерительным модулем с увеличенной максимальной нагрузкой до 10 кг;
ES 7111 укомплектована одним верхним, одним нижним принтером и системой ленточных конвейеров с весоизмерительным модулем с увеличенной максимальной нагрузкой до 10 кг;
ES 7112 укомплектована двумя верхними, одним нижним принтером и системой ленточных конвейеров с весоизмерительным модулем с увеличенной максимальной нагрузкой до 10 кг;
ES 7201 укомплектована одним верхним принтером и системой ленточных конвейеров с удлинённым весоизмерительным модулем длиной 650 мм, специально для длинных продуктов;
ES 7211 укомплектована одним верхним, одним нижним принтером и системой ленточных конвейеров с удлинённым весоизмерительным модулем длиной 650 мм, специально для длинных продуктов;
ES 7401 укомплектована одним верхним принтером и системой
ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7402 укомплектована двумя верхними принтерами и системой
ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7410 укомплектована одним нижним принтером и системой
ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7411 укомплектована одним верхним, одним нижним принтером и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7412 укомплектована двумя верхними, одним нижним принтерами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7500 укомплектована системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7710 укомплектована одним нижним принтер с С-этикетировщиком и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7711 укомплектована одним верхним принтер и одним нижним принтером с одним С-этикетировщиком и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7800 укомплектована одним верхним мультивалечным принтером и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 7810 укомплектована одним верхним мультивалечным принтером и одним нижним принтером и системой ленточных конвейеров с весоизмерительным модулем для продуктов.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится корпусе на весов. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии 1.1.1.1, который отображается на дисплее при нажатии кнопки "i" на дисплее.
Схема пломбировки систем от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма-наклейки приведены в Приложении 1.

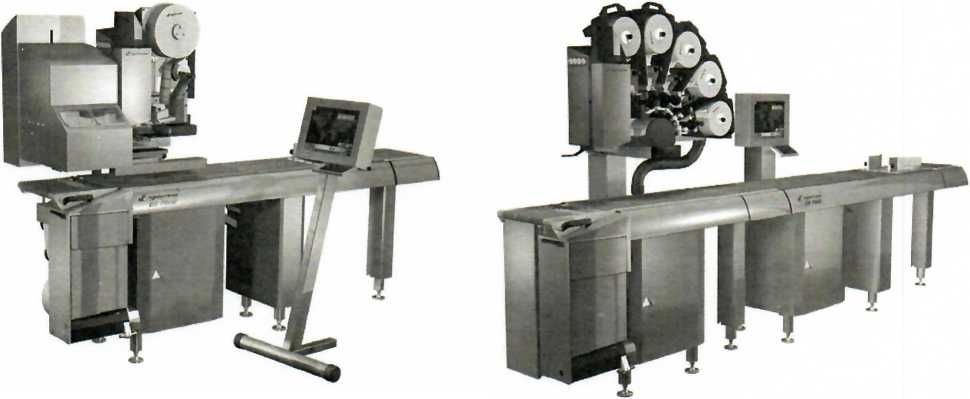

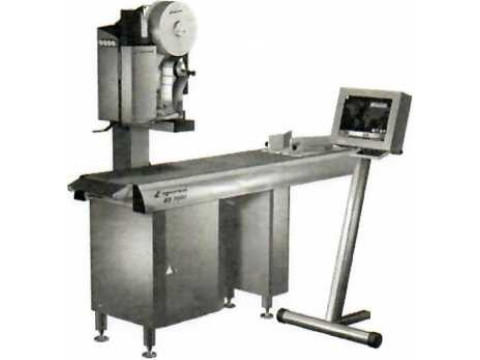

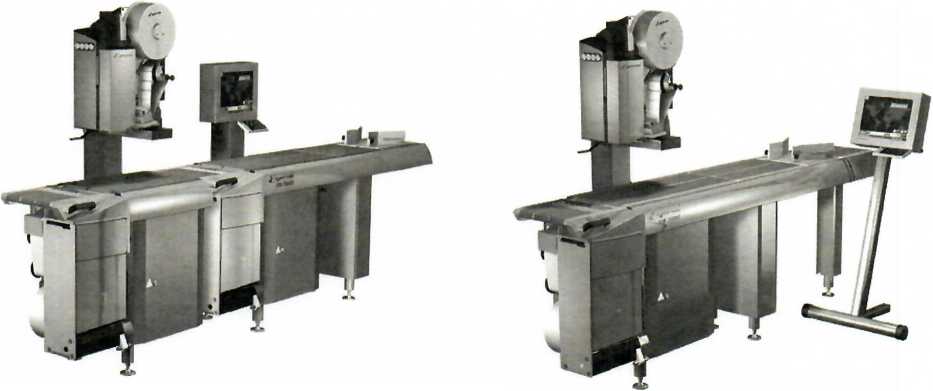

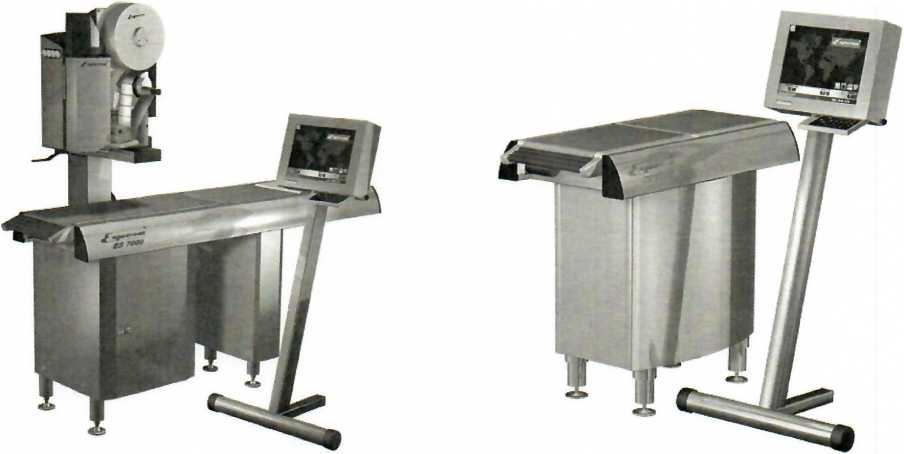

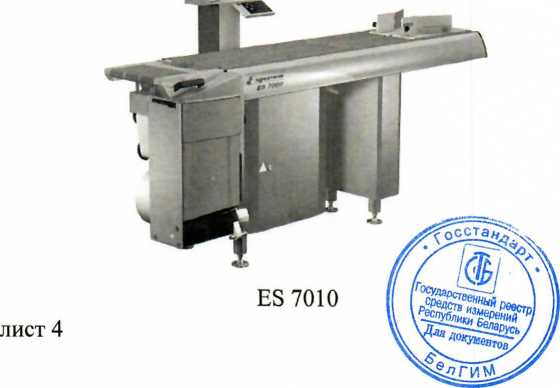

Внешний вид систем приведен на рисунке 1.
ES 7001
ES 7021
ES 7211
ES 7401 ES 7500
ES 7711
ES 7810
Рисунок 1 - общий вид систем весоизмерительных этикетировочны: лист 5
X Х'-4’4 ____/.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 1-7.
Обозначение исполнений систем, наименьший (Min) и наибольший (Мах) пределы взвешивания, действительное значение интервала шкалы (d) и цена поверочного деления (е) и диапазон выборки массы тары приведены в таблице 1.
Таблица 1
|
Обозначение исполнений |
Min |
Мах, кг |
Действительная цена деления (d), г Цена поверочного деления (е), г |
Диапазон выборки массы тары, кг | |
|
XIII (1) |
Y(a) | ||||
|
ES 7000 |
50 е |
20 е |
3/6/8 |
1/2/5 |
От 0 до 3 |
|
50 е |
20 е |
6/8 |
2/5 |
От 0 до 6 | |
|
50 е |
20 е |
3/6/10 |
1/2/5 |
От 0 до 3 | |
|
50 е |
20 е |
6/10 |
2/5 |
От 0 до 6 | |
Примечание: серия ES 7000 (ES 7001, ES 7002, ES 7003, ES 7004, ES 7005, ES 7010, ES 7011, ES 7012, ES 7013, ES 7014, ES 7021, ES 7022, ES 7023, ES 7024, ES 7101, ES 7102, ES 7111, ES 7112, ES 7201, ES 7211, ES 7401, ES 7410 ES 7411, ES 7412, ES 7500, ES 7710, ES 7711, ES 7800, ES 7810)
Пределы допускаемой погрешности в режиме автоматической работы прибора для класса XIII (1) приведены в таблице 2.
Таблица 2
|
Интервалы взвешивания |
при первичной поверке |
в эксплуатации |
|
До 500 е вкл. |
± 0,5 е |
± 1,0 е |
|
Св. 500 е до 2000 е вкл. |
± 1,0 е |
± 2,0 е |
|
Св. 2000 е |
± 1,5 е |
± 3,0 е |
Допускаемые стандартные отклонения погрешности (СКО) в режиме автоматической работы прибора для класса XIII (1) приведены в таблице 3.
Таблица 3
|
Интервалы взвешивания, г |
СКО | |
|
при первичной поверке |
в эксплуатации | |
|
До 50 вкл. |
0,48 % |
0,6 % |
|
Св. 50 до 100 вкл |
0,24 г |
0,3 г |
|
Св. 100 до 200 вкл. |
0,24 % |
0,3 % |
|
Св. 200 до 300 вкл. |
0,48 г |
0,6 г |
|
Св. 300 до 500 вкл. |
0,16% |
0,2 % |
|
Св. 500 до 1000 вкл. |
0,8 г |
1,0 г |
|
Св. 1000 до 10000 вкл. |
0,08 % |
0,1 % |
Таблица 4
|
Интервалы взвешивания |
при первичной поверке |
в эксплуатации |
|
До 500 е вкл. |
± 1,0 е |
± 1,5 е |
|
Св. 500 е до 2000 е вкл. |
±1,5е |
±2,5 е |
|
Св. 2000 е |
± 2,0 е |
±3,5 е |
Пределы допускаемой погрешности в режиме неавтоматической (статической) работы прибора для классов XIII (1) и Y(a) приведены в таблице 5.
Таблица 5
|
Интервалы взвешивания |
при первичной поверке |
в эксплуатации |
|
До 500 е вкл. |
±0,5 е |
± 1,0 е |
|
Св. 500 е до 2000 е вкл. |
±1,0 е |
± 2,0 е |
|
Св. 2000 е |
±1,5 е |
± 3,0 е |
Таблица 6
|
Исполнение системы |
Масса, кг, не более |
Габаритные размеры | ||
|
Длина, см, не |
Ширина, см |
Высота, см | ||
|
ES 7001 |
320 |
2060 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7002 |
577 |
2060 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7003 |
800 |
3300 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7004 |
1024 |
3980 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7005 |
1248 |
4660 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7010 |
290 |
2347 |
не более 874 |
не более 1489 |
|
ES 7011 |
375 |
2347 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7012 |
644 |
1027 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7013 |
906 |
1707 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7014 |
1168 |
2387 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7021 |
615 |
3445 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7022 |
677 |
3445 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7023 |
939 |
4125 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7024 |
1505 |
4805 |
от 710 до 900 |
от 1740 до 1920 |
|
ES7101 |
340 |
2060 |
от 710 до 900 |
от 1740 до 1920 |
|
ES7102 |
602 |
2740 |
от 710 до 900 |
от 1740 до 1920 |
|
ES7111 |
395 |
2460 |
от 710 до 900 |
от 1740 до 1920 |
|
ES7112 |
657 |
3140 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7201 |
340 |
2260 |
от 710 до 900 |
от 1740 до 1920 |
|
ES7211 |
395 |
2660 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7401 |
310 |
2060 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7402 |
577 |
2060 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7410 |
300 |
2347 |
не более 874 |
не более 1490 |
|
ES7411 |
340 |
2347 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7412 |
602 |
3027 |
от 710 до 900 |
от 1740 до 1920 |
|
ES 7500 |
255 |
680 |
не более 710 |
не более 930 |
|
ES 7710 |
360 |
1947 |
не более 900 |
не более 1830 |
|
ES 7711 |
400 |
2347 |
не более 900 |
не более 1830 |
|
ES 7800 |
483 |
2890 |
от 710 до 900 |
от 1870 до 2050 |
|
ES 7810 |
545 |
3290 |
от 710 до 900 |
от 1870 до 2050 |
Таблица 7
|
Характеристика |
Серия ES 7000 |
|
Класс точности по МОЗМ Р 51-1 : 2006 |
XIII (1), Y (а) |
