Системы весоизмерительные этикетировочные серии ES 5900
| Номер в ГРСИ РФ: | РБ 03 02 3888 18 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Производитель / заявитель: | "ESPERA-WERKE GMBH", Германия |
Системы весоизмерительные этикетировочные ES 5900 (далее - системы), предназначены для автоматического (статического) взвешивания и этикетирования продукции в автоматическом режиме с возможностью синхронизации с машинами для упаковки продукции в стрейч-пленку.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 3888 18 |
| Наименование | Системы весоизмерительные этикетировочные серии ES 5900 |
| Год регистрации | 2018 |
| Номер сертификата | 11964 |
| Дата регистрации | 2018-09-27 |
| Срок действия | 2023-09-27 |
| Получатель сертификата | фирма "ESPERA-WERKE GMBH", Германия (DE) |
Производитель / Заявитель
фирма "ESPERA-WERKE GMBH"
Адрес: Moltkestrasse, 17-33, 47048, Duisburg
Контакты: +49-(0)203-3054-0 / +49-(0)203-3054-275
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1849-2014. |
Поверители
Скачать
|
Описание типа РБ 03 02 3888 18 [2009-03-09]
rb-03-02-3888-18_2009-03-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3888 18 [2018-09-07]
rb-03-02-3888-18_2018-09-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 3888 18 [2014-12-01]
rb-03-02-3888-18_2014-12-01.pdf
|
Скачать |
Описание типа
Назначение
Системы весоизмерительные этикетировочные ES 5900 (далее - системы), предназначены для автоматического (статического) взвешивания и этикетирования продукции в автоматическом режиме с возможностью синхронизации с машинами для упаковки продукции в стрейч-пленку.
Область применения - пищевые производства и фасовочные участки крупных супермаркетов и распределительных центров.
Описание
Принцип действия систем основан на изменении сопротивления тензометрического датчика под воздействием силы тяжести взвешиваемого продукта. Далее сигнал подается в блок обработки, который осуществляет его преобразование, после чего подает измерительную информацию в отсчетное устройство.
Системы состоят из транспортной линии, печатающего устройства (принтера) и весового терминала. Транспортная линия предназначена для перемещения и взвешивания продукта и состоит из механизма подачи, весов и этикетировочного конвейера. В системах используются электронные взвешивающие модули ESW 2504 и ESW 2514 с цифровым весовым датчиком
НВМ SP4MC3 производства немецкой фирмы «Hottinger Baldwin Messtechnik
GmbH».
Помимо операции взвешивания, которое осуществляется автоматическом, так и в неавтоматическом режимах, системы могут в
функции отбора массы тары (значения массы тары может быть введено с клавиатуры или загружено из памяти системы), определения нахождения массы товаров в определенном интервале и сортировки их по массе, вычисления стоимости товара и печати этикетки со штрихкодированием.
Системы оборудованы интерфейсом RS 232, Ethernet, параллельным интерфейсом, аналоговым модемом, которые обеспечивают возможность вывода результатов взвешивания на внешние периферийные устройства и соединения нескольких систем в одну сеть. Системы имеют функцию восстановления и передачи информации с помощью мультимедийной карты памяти ММС.
В зависимости от количества печатающих устройств системы изготавливаются в четырех исполнениях:
ES 5901 - укомплектована одним верхним печатающим устройством и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 5902 - укомплектована двумя верхними печатающими устройствами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 5910 - укомплектована одним нижним печатающими устройствами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 5911 - укомплектована одним верхним и одним нижним печатающими устройствами и системой ленточных конвейеров с весоизмерительным модулем для продуктов;
ES 5912 - укомплектована двумя верхними и одним нижним печатающими устройствами и системой ленточных конвейеров с весоизмерительным модулем для продуктов.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейма наклейки приведена в Приложении А к описанию типа.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится корпусе на весов. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии 1.1.1.1, который отображается на дисплее при нажатии кнопки "i" на дисплее.

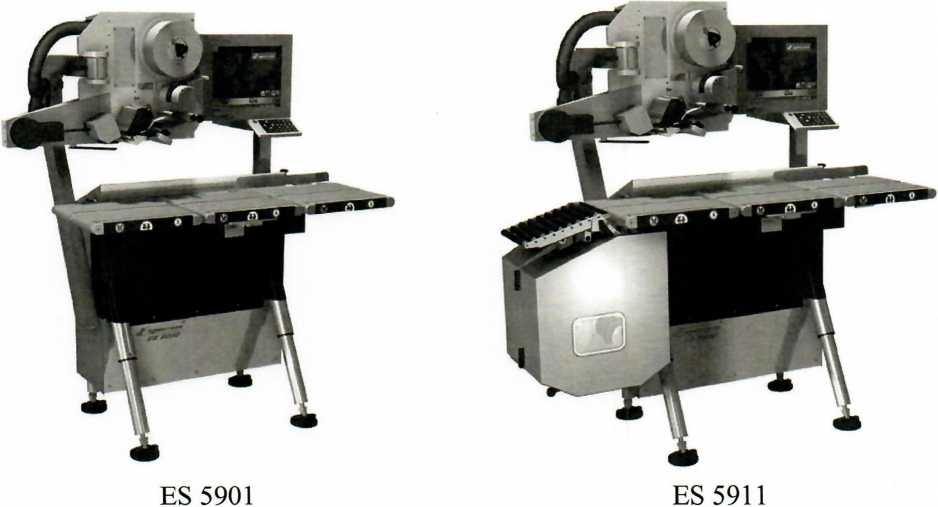

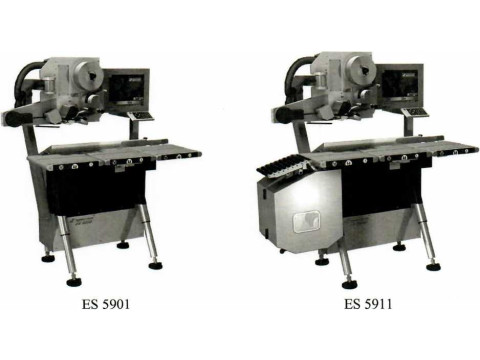

Общий вид системы ES 5900 приведен на рисунке 1.
Рисунок 1 - Общий вид систем весоизмерительных этикетировочных ES 5900
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности по МОЗМ Р № 51-1 Диапазон выборки массы тары Напряжение питания, В
XIII(l),Y(a) от 0 до HUB от 180 до 255 от 50 до 60 1020 от минус 10 до 40 до 65
Частота питающей сети, Гц Потребляемая мощность, ВА, не более Диапазон рабочих температур, °C Производительность, этикеток в минуту
Обозначение исполнений систем, наименьший (Min) и наибольший (Мах) пределы взвешивания, действительное значение интервала шкалы (d) и цена поверочного деления (е) приведены в таблице 1.
Таблица
|
Обозначение исполнений |
Min |
Мах, кг |
Действительная цена деления (d), г Цена поверочного деления (е), г | |
|
XIII (1) |
Y(a) | |||
|
ES 5900 |
50 е |
20 е |
3 |
1 |
|
ES 5900 |
50 е |
20 е |
6 |
2 |
Примечание: серия ES 5900 (ES 5901, ES 5902, ES 5910, ES 5911, ES 5912)
Пределы допускаемой погрешности в режиме автоматической работы прибора для класса XIII (1) приведены в таблице 2.
Таблица 2
|
Интервалы взвешивания |
при первичной поверке |
в эксплуатации |
|
До 500 е вкл. |
± 0,5 е |
± 1,0 е |
|
Св. 500 е до 2000 е вкл. |
± 1,0 е |
± 2,0 е |
|
Св. 2000 е |
± 1,5 е |
± 3,0 е |
Допускаемые стандартные отклонения погрешности (СКО) в режиме автоматической работы прибора для класса XIII (1) приведены в таблице 3.
Таблица 3
|
Интервалы взвешивания, г |
СКО | |
|
при первичной поверке |
в эксплуатации | |
|
До 50 вкл. |
0,48 % |
0,6 % |
|
Св. 50 до 100 вкл |
0,24 г |
0,3 г |
|
Св. 100 до 200 вкл. |
0,24 % |
0,3 % |
|
Св. 200 до 300 вкл. |
0,48 г |
0,6 г |
|
Св. 300 до 500 вкл. |
0,16% |
0,2 % |
|
Св. 500 до 1000 вкл. |
0,8 г |
1,0 г |
|
Св. 1000 |
0,08 % |
0,1 % |
Пределы допускаемой погрешности в режиме автоматической работы прибора для класса Y(a) приведены в таблице 4.
Таблица 4
|
Интервалы взвешивания |
при первичной поверке |
в эксплуатации |
|
До 500 е вкл. |
± 1,0 е |
± 1,5 е |
|
Св. 500 е до 2000 е вкл. |
± 1,5 е |
± 2,5 е |
|
Св. 2000 е |
± 2,0 е |
±3,5 е |
Пределы допускаемой погрешности в режиме неавтоматической (статической) работы прибора для классов XIII (1) и Y(a) приведены в таблице 5.
Таблица 5
|
Интервалы взвешивания |
при первичной поверке |
в эксплуатации |
|
До 500 е вкл. |
±0,5 е |
± 1,0 е |
|
Св. 500 е до 2000 е вкл. |
±1,0 е |
±2,0е |
|
Св. 2000 е |
±1,5 е |
± 3,0 е |
Габаритные размеры и масса систем приведены в таблице 6. Таблица 6
|
Обозначение исполнений |
Габаритные размеры системы (ДхЩхВ), мм, не более |
Масса, кг, не более |
|
ES 5901 |
1550x1080x1770 |
НО |
|
ES 5902 |
2625x1080x1770 |
150 |
|
ES 5910 |
1840x1080x1770 |
ПО |
|
ES 5911 |
1840x1080x1770 |
130 |
|
ES 5912 |
2615x1080x1770 |
170-^==^ |
Од
лист 4 II
Знак утверждения типа
Знак утверждения типа наносится на титульный руководства по эксплуатации типографским способом.
Комплектность
|
Системы весоизмерительные этикетировочные ES 5900 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МРБ МП. 1849-2014 (по заказу) |
1 экз. |
Нормативные документы
1. МОЗМ Р 51-1 «Автоматические весоизмерительные дозирующие устройства. Часть 1: Метрологические и технические требования. Испытания».
2. Техническая документация фирмы «ESPERA-WERKE GMBH» (Германия).
Поверка
Поверку осуществлять в соответствии с методикой поверки МРБ МП. 1849-2014 «Системы весоизмерительные этикетировочные ES 5000, ES 5900. Методика поверки».
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Заключение
Системы весоизмерительные этикетировочные серии ES 5900 соответствуют технической документации фирмы «ESPERA-WERKE GMBH», Германия и МОЗМ Р 51 -1.
