Системы измерительные модернизированные "АСИС"
| Номер в ГРСИ РФ: | РБ 03 99 6564 18 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Производитель / заявитель: | ООО НПП "Геотек", г. Пенза |
|
Описание типа РБ 03 99 6564 18 [2018-08-27]
rb-03-99-6564-18_2018-08-27.pdf
|
Скачать |
Системы измерительные модернизированные «АСИС» (в дальнейшем - Системы) предназначены для измерений давления, силы, линейного перемещения, а также для воспроизведений избыточного давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 6564 18 |
| Наименование | Системы измерительные модернизированные "АСИС" |
| Год регистрации | 2018 |
| Номер сертификата | 11717 |
| Дата регистрации | 2018-05-03 |
| Срок действия | 2020-10-23 |
| Получатель сертификата | ООО "НПП "Геотек", г. Пенза, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПП "Геотек"
Адрес: ул. Центральная, 1, 440068, г. Пенза
Контакты: (8412)38-17-44
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Системы метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия прессов (специальное вспомогательное устройство нагружения). |
| Методика поверки | Поверка проводиться по ГТЯН.411711.001МП (2015 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая (до создания собственной технической базы): Пензенским ЦСМ (аттестат аккредитации №RA.RU.311246, шифр поверительного клейма - ВМ)(НТК № 04-18). |
Поверители
Скачать
|
Описание типа РБ 03 99 6564 18 [2018-08-27]
rb-03-99-6564-18_2018-08-27.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные модернизированные «АСИС» (в дальнейшем - Системы) предназначены для измерений давления, силы, линейного перемещения, а также для воспроизведений избыточного давления.
Описание
Конструкция Систем двухуровневая.
Нижний уровень Систем представлен датчиками соответствующих физических величин и вторичным преобразователем.
Верхний уровень Систем включает в себя ПЭВМ.
Информационная связь между компонентами Систем реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия Систем заключается в измерении физических величин первичными преобразователями с последующим преобразованием измерительной информации во вторичном преобразователе (блоке электронно-преобразующим) в цифровой вид. Полущенная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Модификации Систем отличаются количеством измерительных каналов и их диапазонами измерений.
Перечень измерительных каналов Систем приведён в таблице 1.
Таблица 1
|
Наименование измерительного каната |
Обозначение канала |
Соличество измерительных каналов, шт. |
Первичный преобразователь (датчик) |
Вторичный преобразователь |
Диапазон измерений канала |
Пределы допускаемой приведенной погрешности измерений,% |
|
Давление жид-кости и газа |
ИКД 1-1 |
от 1 до 160 |
ГТ 5.1.1 |
ГТ 6.0.30 или ГТ 6.0.31 или ГТ 6.0.32 |
0...1 МПа |
± 1 |
|
ИКД 2-1 |
ГТ 5.1.2 |
О...2МПа | ||||
|
ИКД 10-1 |
ГТ 5.1.3 |
О...1ОМПа | ||||
|
ИКД 30-1 |
ГТ 5.1.4 |
0...30 МПа | ||||
|
Сила сжатия .. |
ИКС 1-1 |
от 1 до 160 |
ГТ 5.2.1 |
0...1 кН |
±0,5 | |
|
ИКС 1-2 |
ГТ 5.2.2 |
0...1 кН | ||||
|
ИКС 5-1 |
ГТ 5.2.3 |
0...5 кН | ||||
|
ИКС 5-2 |
ГТ 5.2.4 |
0...5 кН | ||||
|
ИКС 10-1 |
ГТ 5.2.5 |
0...10кН | ||||
|
ИКС 10-2 |
ГТ 5.2.6 |
0...10кН | ||||
|
ИКС 25-1 |
ГТ 5.2.10 |
0...25 кН | ||||
|
ИКС 30-1 |
ГТ 5.2.7 |
0...30кН | ||||
|
ИКС 50-1 |
ГТ 5.2.8 |
0...50 кН | ||||
|
ИКС 50-2 |
ГТ 5.2.9 |
0...50кН | ||||
|
ИКС 100-1 |
ГТ 5.2.14 |
0...100 кН | ||||
|
ИКС 100-2 |
ГТ 5.2.17 |
0...100 кН | ||||
|
ИКС 500-1 |
| ГТ 5.2.16 |
0...500 кН |
{ / 1 ' |
|
Наименование измерительного канала |
Обозначение канала |
<оличество измерительных каналов, шт. |
Первичный преобразователь (датчик) |
Вторичный преобразователь |
Диапазон измерений канала |
Пределы допускаемой приведенной погрешности измерений,% |
|
Относительное линейное пе-ремещение |
ИКП 10-1 |
от 1 до 160 |
ГТ 5.3.1 |
0...10 мм |
±0,5 | |
|
ИКП 10-2 |
ГТ 5.3.2 |
0...10 мм | ||||
|
ИКП 10-3 |
ГТ 5.3.3 |
0...10 мм | ||||
|
ИКП 15-2 |
ГТ 5.3.6 |
0...15 мм | ||||
|
ИКП 20-1 |
ГТ 5.3.4 |
0...20 мм |
±0,2 | |||
|
ИКП 40-1 |
ГТ 5.3.5 |
0...40 мм | ||||
|
ИКП 80-1 |
ГТ 5.3.7 |
0...80 мм | ||||
|
ИКП 140-1 |
ГТ 5.3.8 |
0...140 мм | ||||
|
Воспроизведение избыточного давления |
ИКВД 50-2 |
от 1 до 40 |
ГТ 2.0.20 |
0...50 МПа |
±0,5 |

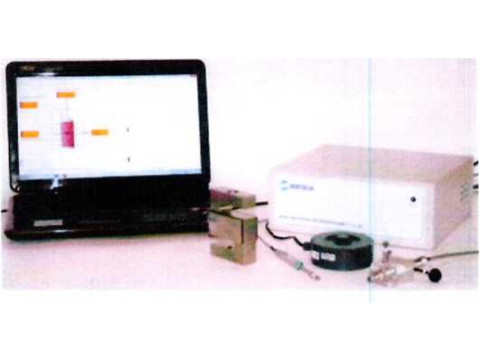

Фотография общего вида Систем представлена на рисунке 1 и фотография Систем <

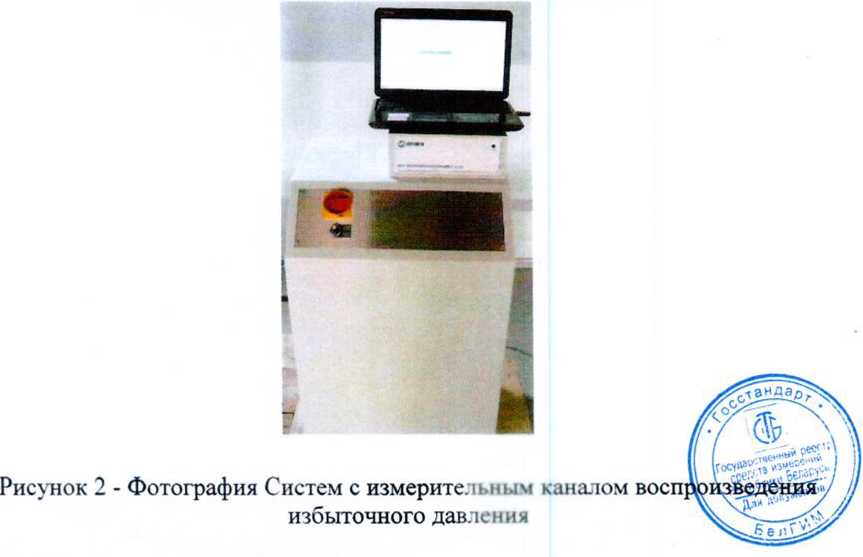

измерительным каналом воспроизведения избыточного давления на рисунке 2.
Рисунок 1 - Фотография общего вида Систем
Программное обеспечение
Системы комплектуются следующими версиями программного обеспечения (ПО):
• ПО АСИС 3.3;
• ПО АСИС 4.
Версия ПО определяется модификацией Систем.
ПО Систем включает в себя метрологически значимое ПО верхнего уровня, отвечающее за функционирование Систем в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей аналогового ввода;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств Системы;
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
Идентификационные данные ПО приведены в таблице 2 для версии ПО АСИС 3.3 и в таблице 3 для версии ПО АСИС 4.
Таблица 2
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ScanDriver.dll | |
|
Geotek.DeviceIO.Ifacelib.dll | ||
|
АСИС-Конфигурирование (MeasurerCFG.exe) | ||
|
Geotek.MeasurerLIB.Metrology2.dll | ||
|
Geotek.MeasurerLIB.Metrology2. Windows.Forms.dll | ||
|
AsisMetrology.Client.dll | ||
|
Номер версии (идентификационный номер ПО) |
не ниже 2.2 | |
|
не ниже 1.3 | ||
|
не ниже 0.2 | ||
|
0.2.4651.483 | ||
|
не ниже 0.2 | ||
|
4.0.167.0 | ||
|
Цифровой идентификатор ПО |
- | |
|
- | ||
|
- | ||
|
8d8735f993742d6cacc5512b428ffbla | ||
|
- | ||
|
5a7224f5cb4a425f36fi^ | ||
|
Другие идентификационные данные (если имеются) |
Ml/7" | |
бс-Г.'У?!
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GeotekAsis.exe |
|
Asis.Core.dll | |
|
AsisMetrology.Client.dll | |
|
Asis.Wpf.dll | |
|
Номер версии (идентификационный номер ПО) |
не ниже 4 |
|
не ниже 4 | |
|
4.0.167.0 | |
|
не ниже 4 | |
|
Цифровой идентификатор ПО |
- |
|
- | |
|
е717f65562d9034ce3c51 dd63ca7a5fl | |
|
- | |
|
Другие идентификационные данные (если имеются) |
MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики представлены в таблице 4.
Таблица 4
|
Наименование параметра |
Значение | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 30 (в зависимости от модификации) | |
|
Диапазон измерений силы, кН |
от 0 до 500 (в зависимости от модификации) | |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 140 (в зависимости от модификации) | |
|
Диапазон воспроизведений избыточного давления, МПа |
от 0 до 50 | |
|
Пределы допускаемой приведённой погрешности измерений избыточного давления.% |
± 1 | |
|
Пределы допускаемой приведённой погрешности измерений силы сжатия, % |
±0,5 | |
|
Пределы допускаемой приведённой погрешности измерений линейного перемещения, % |
± 0,2; ± 0,5 | |
|
Пределы допускаемой приведённой погрешности воспроизведений избыточного давления, % |
±0,5 | |
|
Количество каналов измерений избыточного давления, шт. |
от 1 до 160 | |
|
Количество каналов измерений силы сжатия, шт. |
от 1 до 160 | |
|
Количество каналов измерений линейного перемещения, шт. |
от 1 | |
|
Количество каналов воспроизведений избыточного давления, шт. |
ОТ |
Е х \ |
|
Напряжение питающей сети, В |
от 1/87/до 2 |
„ 'll______ |
Для h
^.е л Г
Продолжение таблицы 4
|
Частота напряжения питания. Гц |
50 ± 1 |
|
Условия эксплуатации: - температура окружающего воздуха, °C: • для датчиков силы (кроме ГТ 5.2.14. ГТ 5.2.16, ГТ 5.2.17) и линейного перемещения; • для остальных составных частей системы, включая ГТ 5.2.14, ГТ 5.2.16, ГТ 5.2.17; - относительная влажность „окружающего воздуха, %; - атмосферное давление, кПа |
от минус 10 до плюс 35 от плюс 15 до плюс 35 до 80 _________от 84 до 106,7________ |
Знак утверждения типа
наносится вверху слева на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведён в таблице 5.
Таблица 5
|
Модель |
Обозначение |
Наименование |
Кол-во, шт. | |
|
ГТ 6.0.30 |
ГТЯН.421447.017 | |||
|
ГТ 6.0.31 |
ГТЯН.421447.018 |
Блок электронно-преобразующий |
* | |
|
ГТ 6.0.32 |
ГТЯН.421447.020 | |||
|
ГТ 5.1.1 |
ГТЯН.406515.009 |
Датчик давления |
* | |
|
ГТ 5.1.2 |
ГТЯН.406515.010 |
Датчик давления |
* | |
|
ГТ 5.1.3 |
ГТЯН.406515.008 |
Датчик давления (10 МПа) |
* | |
|
ГТ 5.1.4 |
ГТЯН.406515.0 И |
Датчик давления (40 МПа) |
* | |
|
ГТ 5.2.1 |
ГТЯН.401162.058 |
Датчик силы |
* | |
|
ГТ 5.2.2 |
ГТЯН.401162.059 |
Датчик силы |
* | |
|
ГТ 5.2.3 |
ГТЯН.401162.055 |
Датчик силы |
* | |
|
ГТ 5.2.4 |
ГТЯН.401162.060 |
Датчик силы |
* | |
|
ГТ 5.2.5 |
ГТЯН.401162.054 |
Датчик силы |
* | |
|
ГТ 5.2.6 |
ГТЯН.401162.061 |
Датчик силы |
* | |
|
ГТ 5.2.7 |
ГТЯН.401162.056 |
Датчик силы |
* | |
|
ГТ 5.2.8 |
ГТЯН.401162.057 |
Датчик силы |
* | |
|
ГТ 5.2.9 |
ГТЯН.401162.062 |
Датчик силы |
* | |
|
ГТ 5.2.10 |
ГТЯН.401162.063 |
Датчик силы |
* | |
|
ГТ 5.2.14 |
ГТЯН.401162.069 |
Датчик силы (100 кН) |
* | |
|
ГТ 5.2.16 |
ГТЯ11.401162.079 |
Датчик силы |
* | |
|
ГТ 5.2.17 |
ГТЯН.401162.080 |
Датчик силы |
* | |
|
ГТ 5.3.1 |
ГТЯН.401162.049 |
Датчик перемещений |
* | |
|
ГТ 5.3.2 |
ГТЯН.401162.051 |
Датчик перемещений |
* | |
|
ГТ 5.3.3 |
ГТЯН.401162.052 |
Датчик перемещений |
* | |
|
ГТ 5.3.4 |
ГТЯН.401162.038 |
Датчик перемещений |
■ х\ | |
|
ГТ 5.3.5 |
ГТЯН.401162.045 |
Датчик перемещений |
№ | |
|
ГТ 5.3.6 |
ГТЯН.401162.050 |
Датчик перемещений |
----W---rrjgi#.V. ■ 0*4 - • |
лес Л |
Продолжение таблицы 5
|
ГТ 5.3.7 |
ГТЯН.401162.064 |
Датчик перемещений |
* |
|
ГТ 5.3.8 |
ГТЯН.401162.081 |
Датчик перемещений |
* |
|
ГТ 2.0.20 |
ГТЯН.423124.001 |
Устройство управления давлением (50 МПа) |
* |
|
Система измерительная «АСИС» |
ГТЯН.411711.001РЭ |
Руководство по эксплуатации |
1 |
|
Система измерительная «АСИС» |
ГТЯН.411711.001 МП |
Методика поверки |
1 |
|
* - количество определяется заказом | |||
Поверка
осуществляется по документу ГТЯН.411711.001 МП «Система измерительная модернизированная «АСИС». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 30 июня 2015 г.
Перечень основных рекомендуемых средств поверки представлен в таблице 6.
Таблица 6
|
Наименование средств поверки и обозначение |
Основные метрологические характеристики |
|
Калибратор давления портативный Метран 502-ПКД-10П |
Диапазон воспроизведения давления от 0 до 2,5 МПа, пределы допускаемой приведенной погрешности ±0,15 % |
|
Манометр цифровой R |
Диапазон измерений давления от 0 до 10 МПа Пределы допускаемой основной погрешности ± 0,1 % |
|
Манометр цифровой D2 |
Диапазон измерений давления от 0 до 70 МПа Пределы допускаемой приведенной погрешности ± 0,1 % |
|
Набор плоскопараллельных концевых мер длины 2-Н1 |
Набор мер длины концевых плоскопараллельных от 0,5 до 100 мм, класс точности 2 ГОСТ 9038-90 |
|
Головка микрометрическая серия 152 |
Диапазон измерений линейных перемещений от 0 до 50 мм, пределы допускаемой абсолютной погрешности ± 4 мкм |
|
Рабочий эталон 2 разряда по ГОСТ 8.640-2014 |
Диапазон измерений силы сжатия от 100 Н до 500 кН, пределы допускаемых доверительных границ относительной погрешности при доверительной вероятности 0,95 составляют ± 0,12 % |
Сведения о методах измерений
Методика измерений приведена в разделе 3 руководства по эксплуатации.
Нормативные документы
1 ГОСТ Р 8.596-2002 ГСП. Метрологическое обеспечение измерительных систем. Основные положения.
2 ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств и ний избыточного давления до 250 МПа.
3 ГОСТ 8.640-2014 ГСП. Государственная поверочная схема для сре
силы.
4 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измере длины в диапазоне от МО'9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
5 Системы измерительные «АСИС». Технические условия. ГТЯН.411711.001ТУ.
