Комплексы программно-технические "Неман-Р" (ПТК "Неман-Р")
| Номер в ГРСИ РФ: | РБ 03 99 6404 17 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Производитель / заявитель: | ООО Фирма "КАЛИНИНГРАДГАЗПРИБОРАВТОМАТИКА" (КГПА), г. Калининград |
|
Описание типа РБ 03 99 6404 17 [2017-12-27]
rb-03-99-6404-17_2017-12-27.pdf
|
Скачать |
Комплексы программно-технические «Неман-Р» (ПТК «Неман-Р») (далее - комплексы) предназначены для измерений унифицированных электрических сигналов датчиков в виде силы и напряжения постоянного тока, сопротивления постоянному току, частоты, сигналов термопар и термопреобразователей сопротивления с целью контроля и вычисления технологических параметров, управления основными и вспомогательными технологическими процессами и оборудованием, а также для построения на базе комплексов систем автоматического управления (САУ) и автоматизированных систем управления технологическими процессами (АСУ ТП).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 6404 17 |
| Наименование | Комплексы программно-технические "Неман-Р" (ПТК "Неман-Р") |
| Год регистрации | 2017 |
| Номер сертификата | 11327 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2021-03-28 |
| Получатель сертификата | ООО Фирма "КГПА", г. Калининград, Российская Федерация (RU) |
Производитель / Заявитель
ООО Фирма "КГПА"
Адрес: 236006, г. Калининград, ул. Генерала Галицкого, д. 20
Контакты: Тел./факс (4012) 53-34-96 E-mail: office@kgpa.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по АСА1.370.575 Д1 (2015 г.). |
| Признание поверки | Первичная при выпуске из производства: Калининградский ЦСМ (аттестат аккредитации - №RA.RU.311465, шифр поверительного клейма - БС)(НТК №11-17). |
Поверители
Скачать
|
Описание типа РБ 03 99 6404 17 [2017-12-27]
rb-03-99-6404-17_2017-12-27.pdf
|
Скачать |
Описание типа
Назначение
Комплексы программно-технические «Неман-Р» (ПТК «Неман-Р») (далее - комплексы) предназначены для измерений унифицированных электрических сигналов датчиков в виде силы и напряжения постоянного тока, сопротивления постоянному току, частоты, сигналов термопар и термопреобразователей сопротивления с целью контроля и вычисления технологических параметров, управления основными и вспомогательными технологическими процессами и оборудованием, а также для построения на базе комплексов систем автоматического управления (САУ) и автоматизированных систем управления технологическими процессами (АСУ ТП).
Описание
Комплексы «Неман-Р» являются проектно-компонуемыми изделиями и могут быть изготовлены на основе программно-технических средств и средств измерений собственного производства, а также производства фирм:
- ЗАО НПФ «Доломант» - исполнение ПТК "Неман-Р";
- Группа Компаний ТЕКОН - исполнение ПТК ’’Неман-Р’7 Текон;
- ООО "ТРЭИ ГмбХ" - исполнение ПТК "Неман-Р "/Трэи;
- ООО «Прософт-Системы» - исполнение ПТК "Неман-Р"/Прософт.
В комплекс, в зависимости от заказа, входит следующее оборудование:
а) шкафы (щиты) автоматики (ЩА), в которых располагаются программно-технические средства (ПТС), аппаратура и комплектующие изделия, обеспечивающие функционирование комплекса, в том числе:
- непрерывный технологический контроль и измерение параметров технологических процессов и оборудования;
- оперативное дистанционное управление исполнительными механизмами объекта автоматизации;
- автоматическое регулирование параметров технологического процесса;
- взаимосвязь с системой верхнего уровня, локальными САУ и интеллектуальными датчиками контролируемых параметров и исполнительными механизмами по физическим и интерфейсным каналам связи (RS232/ RS422/ RS485), модемным линиям связи и сети Ethernet;
б) автоматизированное рабочее место (АРМ) персонала, выполняющее функции оперативно-технического поста управления технологическим объектом, представляет собой совокупность технических средств и программного обеспечения SCADA систем МастерСкада и Wonderware InTouch/System Platform;
в) шкафы (щиты) питания (ЩП);
г) пульт резервного управления (ПРУ);
д) серверное и коммуникационное оборудование.
В состав комплекса входят измерительные каналы аналоговых электрических сигналов, каналы приёма дискретных электрических сигналов, управляющие дискретные каналы и каналы аналогового управления.
Измерительные каналы аналоговых электрических сигналов используются для измерений и измерительных преобразований сигналов от первичных преобразователей (датчиков) с различным типом выходных электрических сигналов. Входные электрические сигналы подаются через модули грозозащиты (при необходимости) или искробезопасные барьеры (при необходимости) на модули-нормализаторы, платы гальванической развязки или непосредственно на модули ввода аналоговых сигналов. Модули-нормализаторы служат для гальванической изоляции входных сигналов от внутренних цепей шкафа, а также для преобразования разнородных входных электрических сигналов в унифицированные сигналы постоянного тока. Унифицированные сигналы поступают на модули ввода аналоговых сигналов контроллера. Процессорный модуль контроллера управляет мультиплексированием и работой АЦП, считывая затем полученный цифровой код. Модульный контроллер по высокоскоростной шине данных считывает цифровой код с модулей. Дальнейшая фильтрация полученного кода, его конверсия в число с плавающей точкой, соответствующее измеряемой физической величине, отработка уставок происходят при помощи программного обеспечения контроллера.
Управляющие аналоговые сигналы формируются программным обеспечением процессорного модуля контроллера в виде цифрового кода и по цифровому канату связи передаются на модули вывода аналоговых сигналов. Здесь в цифро-аналоговом преобразователе (ЦАП) цифровой код преобразуется в электрический унифицированный сигнал постоянного тока, который подается на гальванически изолированный выход модуля вывода.
Щиты питания выполнены в виде одностворчатых шкафов напольного исполнения, щиты автоматики - в виде шкафов навесного и напольного исполнения.

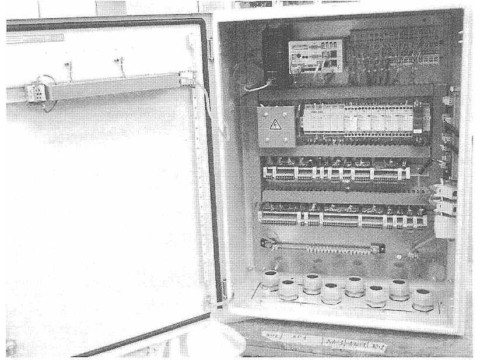

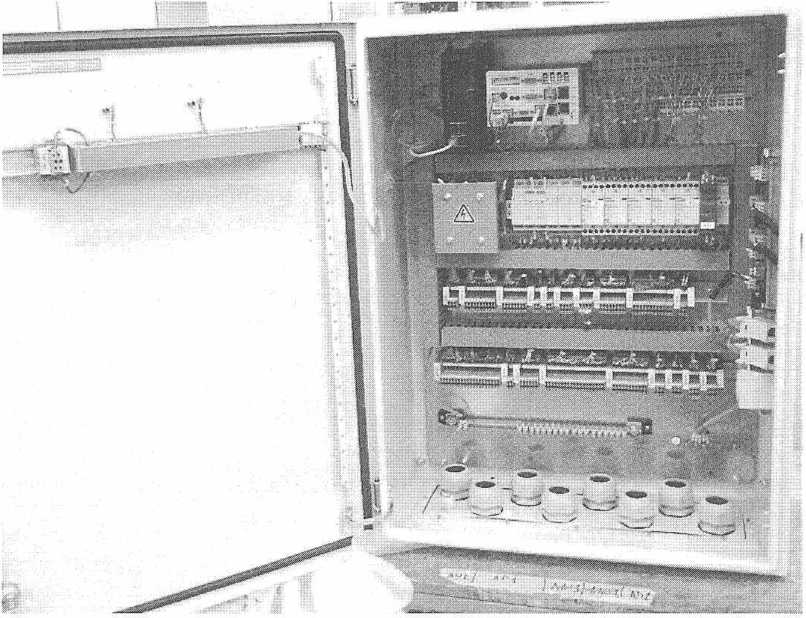

Фотография общего вида щита автоматики комплекса представлена на рисунке 1.
Рисунок 1 - Фотография общего вида щита автоматики комплекса
Программное обеспечение
Защита внутреннего программного обеспечения (ПО) от изменения обеспечивается на этапе программирования процессорного модуля контроллера шкафа (шита) автоматики: средство разработки ПО создает и копирует бинарные файлы в энергонезависимую память контроллера, после чего становится невозможно прочитать или изменить какую-либо часть программы.
Калибровочные коэффициенты, обеспечивающие метрологические характеристики прибора, хранятся в энергонезависимой памяти процессорного модуля, защищенной паролем от несанкционированного изменения.
Программа верхнего уровня, входящая в комплект АРМ, не осуществляет метрологическую обработку вычисленных и измеренных данных.
Влияние программного обеспечения на метрологические характеристики шкафа (щита) автоматики находится в пределах допускаемой погрешности.
Идентификационные данные модулей программного обеспечения шкафа (щита) автоматики представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
adcconv |
dsTacho_2013.hex |
|
Номер версии (идентификационный номер ПО) |
2.0 |
Не ниже 1.0 |
|
Цифровой идентификатор ПО |
Не используется | |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Защита шкафа (щита) автоматики от непреднамеренных и преднамеренных изменений ПО через интерфейс отладки обеспечивается ограничением доступа закрыванием двери щита автоматики на ключ.
Технические характеристики
Основные метрологические характеристики каналов аналогового ввода/вывода комплексов в зависимости от типа входного/выходного сигнала представлены в таблице 2.
Таблица 2
|
Тип сигнала |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности |
|
Входные сигналы от ТС: РН 00, Pt50 (а=0,00385 °C1) |
в соответствии с НСХ по ГОСТ 6651-2009 |
от минус 200 до 850°С |
±0,2% от диапазона выходного сигнала |
|
100М, 50М (а =0,00426 °C’1) |
от минус 50 до 200 °C | ||
|
100П, 50П (а=0,00391 °C’1) |
от минус 200 до 660 °C | ||
|
100М, 50М (а =0,00428 °C'1) |
от минус 180 до 200°С | ||
|
Входные сигналы от ТП: В |
в соответствии с НСХ по ГОСТР 8.585-2001 |
от 600 до 1800°С |
±0,2% от диапазона выходного сигнала |
|
Е |
от минус 100 до 1000 °C | ||
|
J,K |
от минус 100 до 1200 °C | ||
|
L |
от минус 200 до 800 °C | ||
|
N |
от минус 100 до 1300 °C | ||
|
R, S |
от Одо 1700 °C | ||
|
Т |
от минус 100 до 400 °C |
Продолжение таблицы 2
|
Тип сигнала |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Пределы допускаемой основной приведенной погрешности |
|
Входные сигналы силы и напряжения постоянного тока |
от 4 до 20 мА от 0 до 10В от минус 10 до 10 В |
Диапазон (линейный, отображаемый четырьмя десятичными разрядами) выбирается при программировании в единицах физической величины |
±0,2% от диапазона входного сигнала |
|
Входные сигналы сопротивления |
от 0 до 1 кОм | ||
|
Входные сигналы от датчиков измерения частоты вращения |
от 1 до 20 кГц |
±0,02% от диапазона входного сигнала | |
|
Выходные сигналы аналогового управления |
- |
от 4 до 20 мА от 0 до 10В от минус 10 до 10 В |
±0,2% от диапазона выходного сигнала |
Примечание
1) Пределы допускаемой погрешности канала компенсации температуры холодного спая (без учета погрешности встроенного термочувствительного элемента) включены в значение основной погрешности
Пределы допускаемых значений дополнительной погрешности при изменении температуры окружающего воздуха от 20°С до любой температуры в пределах рабочего диапазона температур на каждые 10°С не превышают 0,5 предела допускаемой основной погрешности.
Программно-технические средства комплекса обеспечивают следующие временные характеристики выполнения функций:
- цикл опроса аналоговых сигналов - не более 0,2 с;
- реакция программно-технических средств комплекса на изменение входного дискретного сигнала - не более 0,25 с;
- цикл обновления оперативной информации на мониторе АРМ - не более 1 с.
Электрическое питание технических средств комплекса осуществляется:
- основное:
от сети переменного тока напряжением (220+22/.зз) В частотой (50± 1) Гц;
от сети трехфазного переменного тока (380 +22/-зз) В;
- резервное:
от сети переменного тока напряжением (220+22/.зз) В частотой (50±1) Гц;
от сети постоянного тока напряжением (220+22/.зз) В;
от сети трехфазного переменного тока напряжением (3 8 0 +22/-зз) В;
от сети постоянного тока напряжением (24+2,4/.з>б) В.
Нормальная область значений температуры окружающей среды (20±2) °C.
Рабочие условия применения:
- температура окружающей среды:
от плюс 1 до плюс 35 °C, от минус 40 до плюс 40 °C (в зависимости от размещения оборудования комплекса);
- относительная влажность - до 80%.
Габаритные размеры и масса комплекса определяются количеством входящих в него шкафов (щитов).
Средний срок службы комплекса не менее 15 лет.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки комплекса определяется проектом и в общем случае соответствует приведенному в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
АСА1.370.ХХХ |
ПТК «Неман-Р» |
1 | |
|
Составные части ПТК «Неман-Р» | |||
|
АСА2.55Х.ХХХ |
Шкаф (щит) автоматики (ЩА) |
Количество, тип и функциональное назначение определяется заказом (проектом) | |
|
АСА2.390.ХХХ |
АРМ, пульт управления |
Количество определяется заказом | |
|
АСА1.000.ХХХ |
Стойка серверного оборудования |
Количество определяется заказом | |
|
Документация | |||
|
АСА1.370.ХХХ ВЭ |
Ведомость эксплуатационных документов |
1 | |
|
АСА1.370.ХХХ ИЗ |
Руководство пользователя |
1 | |
|
АСА1.370.ХХХ И32 |
Руководство системного программиста |
1 | |
|
АСА1.370.575 Д1 |
Методика поверки |
1 | |
|
АСА2.55Х.ХХХ ЭЗ |
Схема электрическая принципиальная (шкаф автоматики) |
1 | |
|
АСА2.55Х.ХХХ ПЭЗ |
Перечень элементов (шкаф автоматики) |
1 | |
|
АСА2.55Х.ХХХРЭ |
Руководство по эксплуатации (шкаф автоматики) |
1 | |
|
АСА2.55Х.ХХХПС |
Паспорт (шкаф автоматики) |
1 | |
|
АСА2.55Х.ХХХ ТЭ5 |
Таблица подключения (шкаф автоматики) |
1 | |
|
АСА4.070.ХХХ |
Ведомость ЗИП |
1 | |
Примечание - ПТК «Неман-Р» является проектно-компонуемым изделием, поэтому децималь
ные номера его составным частям присваиваются в процессе проектирования.
Поверка
осуществляется по документу АСА1.370.575 Д1 «Комплекс программно-технический «Неман-Р» (ПТК «Неман-Р»). Методика поверки», утвержденному ФГУП «ВНИИМС» 25.12.2015 г.
Перечень основных средств поверки приведен в таблице 4.
Таблица 4
|
Наименование средств поверки |
Технические характеристики |
|
Калибратор процессов многофункциональный Fluke 726 (per. № в Госреестре СИ 52221-12) |
Пределы допускаемой основной погрешности: - измерений и воспроизведений силы пост, тока в диапазоне от -24 до 24 мА: ±(0,00024+0,002 А); - воспроизведений напряжения пост, тока в диапазоне от - 0,1 до 0,1 В: ±(0,0001-U+0,00001 В), - измерений и воспроизведений напряжения пост, тока в диапазоне от -20 до 20 В: ±(0,0001-U+0,002 В) |
|
Генератор сигналов произвольной формы АКИП-3402 (per. № в Госреестре СИ 40102-08) |
Пределы допускаемой относительной погрешности установки частоты выходного сигнала в диапазоне от 1 мкГц до 10 МГц ±240‘5 |
|
Магазин сопротивлений Р4831-М1 (per. № в Госреестре СИ 48930-12) |
Диапазон воспроизводимых значений сопротивлений от 0,1 до 111111,1 Ом, класс точности 0,02/24 О'6 |
Знак поверки в виде оттиска каучукового клейма наносится на свидетельство о поверке.
Сведения о методах измерений
Методы измерений изложены в документе «Комплексы программно-технические «Неман-Р» (ПТК «Неман-Р»).Р уководство по эксплуатации. АСА2.55Х.ХХХ РЭ».
Нормативные документы
ГОСТ Р 52931 -2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические
условия.
ТУ 4318-155-00158818-2015 Комплексы программно-технические «Неман-Р» (ПТК «Неман-Р»), Технические условия
